2014年案例整理-RBS6000系列

Common Fault
三、BSC升级后，一个基站的4个载频无法激活
1.故障现象： BSC升级后，6601基站配置3*4，1DUG,A小区4个载频无法激活，无告警。BSC工程师反馈载波NOOP，无告警代码。 2.处理过程：由于BSC升级后远程对BTS 更新，由于传输引起的掉包或DUG复位引起数据破坏，故会引起BSC升级完成后基站或部分载频无法正常激活，无具体故障代码。期间维护工程师分别对DUG断电复位，重新定义IDB，故障未消除。到现场后从故障判断定位为IDB数据破坏或DUG与RRUS间尾纤接触不良。现场检查IDB，通过OMT 重新刷新CF卡BTS SW,重新规范定义IDB后，小区正常激活。
Common Fault
BSC侧修改-0,-1 TRU数据对应至3523C,-6,-7TRU改至3523A,30分钟后查看BSC统计问题转至3523A,由此确认问题定位在2206机柜某单元故障导致-6,-7 TRU SSI 高 2206接收部分:天馈线,CDU-F,CXU,TRU.已经更换TRU,CDU, 天馈线也通过VSWR测试正常,由于CXU没有备件,当时无法更换. CXU功能是从CDU接收信号再分配到各TRU, TRU-6,-7的分配可能存在问题,由于无CXU备件更换确认,通过-6,-7 TRU改定到-8,-9 TRU,开启3523C后SSI正常,晚忙时 BSC统计上行接收正常. 确定是CXU问题，更换CXU可以解决。
Common Fault
六、TRXC 2A 23告警处理
1.故障现象： 2111,2308,2206基站出现TRXC 2A 23告警，更换RRU,TRU都不能解决。
2.处理过程：该故障可能硬件设备老化故障；内部出现问题、基站运行过程中IDB出现损坏，丢失了参数配置；软件和硬件不兼容，导致部分参数无法识别，使用了默认值等原因引起。如果更换硬件，重做IDB数据，重新刷新CF卡基站软件都不能解决，可以尝试把基站版本降下来到之前的版本，等几天基站运行稳定没有告警后再把基站版本升级上来。还可以尝试用OMT35—OMT37版本的OMT软件来重做IDB。

室分设计要求

室分设计要求1.1 室分器件使用原则优先选用基站信源+无源分布系统，合理选择信源设备，根据小区最大容量设计分布系统，保证系统的稳定性和可扩展性。

无源分布系统一二级主干的无源器件应采用高性能无源器件，确保系统的稳定可靠；天线、无源器件均采用兼容GSM/TD/WLAN/LTE的宽频设备可承载大功率的器件，兼容后续网络发展需要。

信源发射功率要求按照标称功率进行设计，不允许降低信源发射功率设计，特殊情况下可以适当使用负载,充分利用信源功率，将功率合理分配至覆盖区域。

RBS6601设备按标称功率设计时如果末端天线口功率过大，可以适当改用RBS2308设备作为信源，不允许使用衰减器。

馈线在功率足够的前提下尽量使用1/2馈线；主干路由必须使用7/8馈线，分支路由超过30米使用7/8馈线。

需参考《中国移动无源器件技术规范》和省公司对无源器件的整治要求，对器件使用明确要求。

1.以主设备（宏基站、微蜂窝和分布式基站）为信源的纯无源室内分布系统，通过FAS干扰分析软件确定无源互调干扰后，带测互调仪现场测试定位干扰源器件（五阶互调抑制比在-110dBm以上可判断有互调干扰）。

2.VIP站点出现明显干扰，而且有施工条件的，成批更换器件彻底消除无源器件隐患。

3.高配置系统（4载波以上）站点，为保障用户良好感知，应该使用高性能无源器件。

4.基站输出端器件一律采用DIN型接头，减少跳线多次转接带来差的互调影响；主干（7/8″馈线）一级器件用DIN型高性能无源器件，只在分支（1/2″馈线）二、三级器件用普通N型器件。

5.注入器件功率≥36dBm（单系统总功率）的无源器件替换成高性能的无源器件。

1.2 各类室分器件编号要求与损耗值规定1.2.1 器件编号与标注要求1.2.2 无源器件编号与标注无源器件编号采用按楼层编号的方式，编号格式为XXXX M-N F，其中XXXX为器件代码；M与N为阿拉伯数字，M表示器件的编号，不同楼层的器件数字编号均从1开始；N表示所在楼层，如果是地下楼层，则在楼层数字编号前加字母B，如B3F表示负三楼。

RBS6601机架类型小区优化案例

代维于5月6日下午15点完成对故障RRU的更换，且恢复CHGR=0和CHGR=3的相关MO数据和小区数据，指标统计如下：
DATE
PERIOD
CELLNAME
话务量
数据流量(MB)
TCH指配成功率
接入申请
S指配成功数
切换成功率
110505
07000800
金像电子A
11.06
32.89
99.83
3668.00
RBS6601机架类型小区优化案例
一、概述
RBS6601是爱立信专门设计用于帮助运营商面对日益复杂的网络挑战，最新推出的一款简易的射频拉远基站，主要由主单元（MU）与多个远端射频单元（RRUS）组成，二者通过光纤电缆连接，其单站容量可达24套载频，支持GSM3X8配置，每个RRUS包含4个载波。如下图：
针对以上推测，51803A的CHGR-0对应的RRU可能存在故障，而CHGR-3对应的RRU正常；为验证以上推断，将CHGR=0和CHGR=3对应的TG对换，将信道组对应的TG对换后，51803A的指标统计如下：
DATE
PERIOD
CELLNAME
话务量
数据流量(MB)
TCH指配成功率
接入申请
S指配成功数
10001100
金像电子A
3.59
0.00
13.41
0.00
0.00
21.53
110505
11001200
金像电子A
2.96
0.00
11.56
0.00
0.00
16.16
110505
12001300
金像电子A
3.30
0.00
19.72
0.00

爱立信RBS6000系列基站维护)

mu到rru的光纤连接mu上的2m传输连接可以接2个pcm传输rbs6601mumu的尺寸重量mu的正常工作环境及散热rbs6601dugdug相当于rbs2000的dxu提供操作与维护的一个功能模块1个dug最多可以带12个trx最多可以连接6个小区6x2配rbs6601dugdug包含基带控制与交换以及abis接口
W
(1) PSUs are not needed for -48 V DC, twowire.
RBS6201 机柜
功耗
6201 DC
配置 3 RU 6 RU 9 RU 12 RU
最大功耗(W) 800 1500 2300 3000
典型功耗(W) 680 1190 1870 2380
熔丝建议(A) 60 80 125 160
RBS6201 维护培训
RBS 6201 概述 RBS 6201 机柜
RBS 6201 DUG
RBS 6201 RUS RBS 6201 配置 RBS 6201 基站调测
RBS 6201 DT
RBS6201 概述
• RBS 6201 是下一代、支持多种标准的RBS 6000 基站系列的一种室内宏基站。由于采用简化的机柜设计和创新的模块化构建方式，RBS 6201能够将一个大容量站点集成于一个单一的机柜之中。
0.5°C/min
Maximum heat dissipation, with up to 12 RU, with Power Supply Unit (PSU)(1)
5,500 W
Maximum heat dissipation, with up to 12 RU, 4,700
without PSU
RBS6201 机柜
RBS6201 机柜接口

LTE爱立信6601演示文稿

DU图片
我们通常用到得为DUG，所以这里只摘出DUG图Fra bibliotek大家进行学习。
DUG各个接口的功能： GPS:提供GPS同步信号 EC：用EC线将DU与MU的连接 LMTA：操作维护端口（OMT接口） LMTB:SITE LAN（基站局域网）接口 ETA/ETB:；两路传输接口：E1/T1 ESB：ESB总线接口（TG同步用） A-F：与RRUS的CPRI接口。
RRUS的地线的连接
RRUS-48V电源的连接
安装连到MU上的光纤
光纤是LC 头，接到1 口；2 口接级联
RRUS的级联
此处所讲的RRUS的级联是RRUS的联级连接
RF天线的连接
RRUS级联RX线的连接
6601常用配置连线
讲到6000的常用配置，则不得不讲下RBB RBB（radio building block无线构建模块） RBB[Tx] [Rx] _ [C] [V] ：指的是一个DUG上 RBB构成。 TX:TX支路的数量 RX:RX支路的数量 C：CPRI链路的数量 V：version版本（不用深究）
爱立信RBS6601基站
陈伟
RBS6000基站描述
•
• • •
RBS6000基站的设计以支持大容量和多标准为基本出发点。2010年推出的RBS6000系列基站主要有2种类型：室内宏站RBS6201 分布式基站RBS6601 RBS6000主要构成部分是数字处理单元（Digital Unit）和射频单元（Radio Unit）。数字处理单元主要包括基带信号处理模块及传输接口；而射频单元是收发信机，完成射频信号的处理。
RBB:12_1A
RBB:12_1A
典型的1X4的配置连接图，拓展到3X4配置。则只需要将3个RRUS通过 CPRI接口用光纤连接到同一个DUG上，其他不变。此时，RRUS上光纤接都要接到各自的data1口，另一头分别按顺序接 DUG的A口、B口、C口

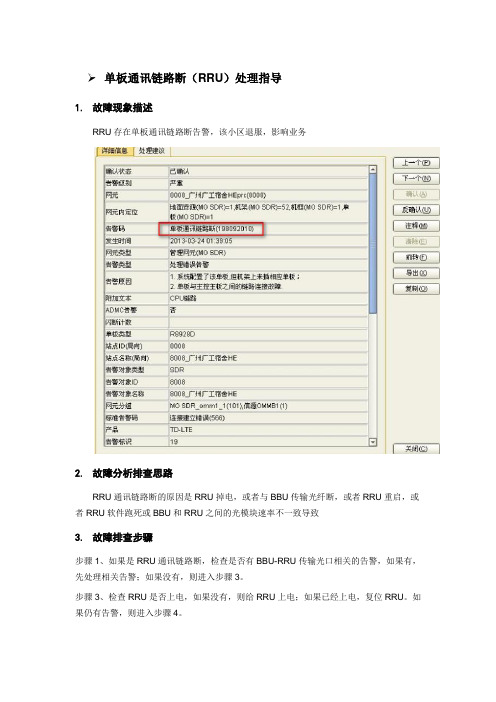

RRU单板通讯断链、光口失锁、光口无光告警处理案例

➢单板通讯链路断（RRU）处理指导1.故障现象描述RRU存在单板通讯链路断告警，该小区退服，影响业务2.故障分析排查思路RRU通讯链路断的原因是RRU掉电，或者与BBU传输光纤断，或者RRU重启，或者RRU软件跑死或BBU和RRU之间的光模块速率不一致导致3.故障排查步骤步骤1、如果是RRU通讯链路断，检查是否有BBU-RRU传输光口相关的告警，如果有，先处理相关告警；如果没有，则进入步骤3。

步骤3、检查RRU是否上电，如果没有，则给RRU上电；如果已经上电，复位RRU。

如果仍有告警，则进入步骤4。

步骤4、检查RRU光纤连接情况，如果错误，改正后观察。

如果光纤连接正确，仍有告警，则进入步骤5。

步骤5、检查BBU、RRU的光模块型号是否正确、是否损坏。

如果光模块型号错误或者损坏，或者实际的光模块和配置的不一致，则需要更换光模块。

如果仍然不行，则进入步骤6。

步骤6、检查数据配置，主要检查：接口板BPL或UBPM板接口协议类型，光口速率，接口板和RRU侧协议类型和光口速率保持一致，后台配置的光口速率和前台保持一致。

BPL侧光口速率和光模块协议类型：RRU侧光口速率和光模块协议类型：步骤7、如果经以上核对光路和后台数据都无误，故障未恢复，需检查RRU版本信息，如果版本不是501版本，需手动DLV升级RRU版本登陆RRU，检查版本过程如下：telnet 192.254.1.16# routeKernel IP routing tableDestination Gateway Genmask Flags Metric Ref Use Iface 200.254.0.53 192.254.11.16 255.255.255.255 UGH 0 0 0 eth0 200.254.0.52 192.254.10.16 255.255.255.255 UGH 0 0 0 eth0 200.51.0.1 192.254.9.16 255.255.255.255 UGH 0 0 0 eth0 200.254.0.51 192.254.9.16 255.255.255.255 UGH 0 0 0 eth0 200.53.1.31 192.254.11.16 255.255.255.255 UGH 0 0 0 eth0 200.52.0.1 192.254.10.16 255.255.255.255 UGH 0 0 0 eth0 200.53.0.1 192.254.11.16 255.255.255.255 UGH 0 0 0 eth0 10.1.0.0 * 255.255.0.0 U 0 0 0ipoa_linux196.0.0.0 * 255.0.0.0 U 0 0 0 eth0 192.0.0.0 * 255.0.0.0 U 0 0 0 eth0 default 10.1.37.8 0.0.0.0 UG 0 0 0ipoa_linux# telnet 200.51.0.1（51号RRU登陆ip）Entering character modeEscape character is '^]'.BusyBox_ZTE V3.06.20_P1 (2013-01-10 16:38:45 ) built-in shell (ash)Enter 'help' for a list of built-in commands.# ushell-> Please input password!->***-> Login success!!ushell tool menu:------------------------------------------------------------------------------'ps' or 'PS' list process run on the board'pr xxx' or 'PR xxx' take over xxx process printf info'npr xxx' or 'NPR xxx' not take over xxx process printf info'db xxx' or 'DB xxx' debug xxx process printf info'ndb xxx' or 'NDB xxx' not debug xxx process printf info'pad xxx' or 'PAD xxx' debug and take over xxx process printf info'npad xxx' or 'NPAD xxx'not debug and take over xxx process printf info'pall' or 'PALL' display current debug and take over info'ncheck' or 'NCHECK' Do not check another ushell exist'check' or 'CHECK' Do check another ushell exist'Q' or 'q' cancel all process debug and printf info'exit' or 'EXIT' cancel ushellxxx is process id you want to debug or take over printf info ------------------------------------------------------------------------------$$psPID USER VSZ STAT COMMAND1 root 560 S init2 root 0 SW [softirq-high/0]3 root 0 SW [softirq-timer/0]4 root 0 SW [softirq-net-tx/]5 root 0 SW [softirq-net-rx/]6 root 0 SW [softirq-block/0]7 root 0 SW [softirq-tasklet]8 root 0 SW [softirq-sched/0]9 root 0 SW [softirq-rcu/0]10 root 0 SW [watchdog/0]11 root 0 DW [chkeventd/0]12 root 0 SW< [events/0]13 root 0 SW< [khelper]14 root 0 SW< [kthread]15 root 0 SW< [kblockd/0]16 root 0 SW [pdflush]17 root 0 SW [pdflush]18 root 0 SW< [kswapd0]19 root 0 SW< [aio/0]20 root 0 SW [mtdblockd]40 root 556 R telnetd -l /bin/sh -t 5 -c 442 root 564 S inetd52 root 450m S /version/MGR.EXE59 root 564 S -/bin/ash121 root 560 S /bin/sh122 root 9200 S ushell124 root 556 S sh -c ps125 root 560 R ps$$pad 52（MRG进程编号）[52]ushell enter print modushell enter debug mod$$LI[52][ begin to excel fun:LI ]$$SVI======== Software Version Info ======== HARDTYPE:10 082114R8928FAHARDV :10HW02C/B TYPE SOFTV SIZE TIME(GMT+8)C CPU : V330501B11 3934147 2013-01-29 10:58:52B CPU : MRUAV330a5 4970548 2012-12-21 10:50:34C FPGA : V330501B11 7865663 2013-01-29 13:52:13 B FPGA : V3.30.500L.b 7839361 2012-12-21 09:02:34不同RRU通过连接RRU网口升级版本指导手册4.故障排查总结此故障常见原因如下：1、先排查BBU和RRU之间的光路故障；2、确保光路正常后后排查后台数据配置；3、经以上排查故障未恢复，核对RRU版本，DLV升级RRU版本一、RRU接收光口无光1故障现象描述RRU上报接收光口无光，同时上报小区退服告警，影响业务2故障分析排查思路RRU光口接收光纤没有接触好或者光模块损坏3故障排查步骤1.BBU侧交叉正常小区和故障小区的光纤，如果故障跟着光纤走说明BBU侧正常，故障在光纤或者RRU侧；2. 强制复位RRU；3. 检查本端与对端的光纤是否插好，光纤插头是否干净；4. 拔插单板相应光模块；5. 更换单板相应光模块；6. 检查光纤，用光功率计检测接收光功率，是否大于-18dbm。

rbs基站告警处理

Summary of Alarms for All Connected RBS in BJCU Network
Alarm AuxPlugInUnit_PiuConnectionLost Plug-In Unit General Problem FcuDeviceGroup_NumberOfHwEnti tiesMismatch Cause No supervision on PlugInUnit Configuration/hardware fault A faulty or disconnected fan unit cable A component is faulty and must be replaced. Problem in the communication with the hardware related to the carrier. FU/RRU/RFIR/TX board may be faulty. No SFP Module Installed Fault in the redundant switch plane in a switch module
Hardware/cable fault RfCable disconnected RU fault/software error All but one of the defined Loss of Synch Reference Synchronization references are Redundancy unavailable The system or radio clock cannot track a Loss of Tracking synchronization reference TimDevice_RadioClockIsNotStable CBU may be faulty System Clock Quality Degradation Synch Reference Path HW Fault Synchronization references not available Loss of signal on a supervised synchronization reference

常见基站告警处理

常见基站告警处理主要告警：常见的最多的告警是CF 2A:57,为接收通路不平衡告警，而其中绝大多数为假告警，这样的假告警对基站业务实际上是没有影响的。

对于真告警，一般都是伴随着CF 2A:8、CF 2A:33这样的告警出现，我们处理完CF 2A:8、CF 2A:33，CF 2A:57自然就跟着消除。

对于如何分辨该告警的真假，我们一般采用测相关TRX的SSI值来区分，对于假告警，我们直接修改天线在OMT中的参数，便可以消除告警。

其次CF 2A:33也出现得较多，为分集接收告警，这样的告警比较影响通话质量。

硬件故障可以引起这个告警，像2202 CDU D；2202的TRU；2206的CXU；2206的DTRU，；另外人为原因也可以造成该告警，如基站IDB数据配置错误（天线不共享却配置为共享）；将两个小区的光纤接得交叉；辅柜掉电，造成与辅柜相连天线丢失一路RX信号等。

CF 2A:57告警处理目前出现的这个告警大多为假告警如果是真告警，也多是伴随着CF 2A:33、CF 2A:8、CF 2A:9之类的告警同时出现，一般处理完这些告警，CF 2A:57的告警就会随之消除这里只说明如何处理假的CF 2A:57告警一般情况下，假的CF 2A:57在用OMT读取告警时，只有这样一条告警，如图为了确定为假告警，可对上图告警中的RX-2、RX-3对应的TRX2、TRX3进行SSI值的测试，如果SSI值都正常，则为假告警。

处理过程打开OMT，选择Radio－>在对应小区上点右键－> Define－>Antenna Supervision，如图选择Antenna Supervision后，出现下图这些参数的意思为：在1440分钟的统计周期内，两路RX信号如果有（达到或超过）7000个不平衡度为（达到或者超过)6db的通话采样，就会出现CF 2A：57告警。

因为是假告警，可以调整参数来消除它：将6db－>12db1440分钟－>100分钟7000次－>18000次点OK后，将基站复位重起后，告警消失。

RBS 6601 产品说明书

RBS 描述RBS 6601目录1简介2产品概述2.1主要特性2.2可选设备3技术数据3.1尺寸3.2空间要求3.3环境特性3.4电源特性4硬件架构4.1主机概述4.2位置 A－支撑系统4.3位置 A1－风扇模块4.4位置 A2－移动支架4.5位置 B－DU、 TCU5多标准配置5.1单模5.2混合模式6连接接口6.1位置 A－接地接口6.2位置 B－内置外部告警接口6.3位置 C－SAU 接口（可选）6.4位置 D－电源接口6.5位置 E－站点 LAN 接口（可选）6.6位置 E－GPS 接口（可选）6.7位置 E－连接 RRU 或 AIR 单元接口的光缆6.8位置 E－传输接口7传输标准7.1电以太网（WCDMA和LTE）7.2光以太网（可选）（WCDMA和LTE）8告警8.1用于外部告警的内置端口8.2SAU9标准、法规和可靠性9.1监管产品审批9.2可靠性9.3零备件版权Ericsson AB 2010 年至 2012 年版权所有。

免责声明由于方法、设计和制造不断发展，本文档的内容会有所调整，恕不另行通知。

爱立信不承担因使用本文档而造成的任何错误或损害的赔偿责任。

商标列表此处所述的所有商标为其各自所有者的财产。

如商标信息所述。

1 简介本文简要描述了 RBS 6601 主机。

安装射频拉远光缆解决方案介绍了连接到无线射频拉远单元 (RRU) 的光缆。

无线射频拉远单元描述对 RRU 进行了介绍。

2 产品概述RBS 6601 是一种射频拉远 RBS，也是 RBS 6000 产品系列之一。

RBS 6601 包含一个室内主机和多个RRU，放置在靠近天线或 AIR 单元的位置。

通过光缆将 RRU 或 AIR 单元连接到主机，如图 1 所示。

可提供标准长度的光缆，从几米到几百米不等。

还可使用租用光缆延长或构建光纤。

在这种情况下，必须考虑光纤的延伸和延迟。

RBS6601设备介绍

RBS6000系列基站
一、RBS6000系列简介：
RBS6000基站的设计以支持大容量和多标准为基本出发点。

推出的RBS6000系列基站主要有2种类型：
1）、室内宏站RBS6201
2）、分布式基站RBS6601
一、以下针对RBS6601设备介绍及实际应用场景：
1）：RBS 6601 –射频拉远基站解决方案
RBS 6601 是一款射频拉远基站解决方案，专门优化用以在范围广泛的室内与户外应用中，为小区规划提供出色的无线性能。

射频拉远基站的概念是指以更低的输出功率实现相同的高性能网络功能，因而功耗得以降低。

最多可连接6个远端射频单元（RRUS）至一个主单元（MU）以满足任意站点需求。

RRUS 专门设计在天线附近安装，以避免馈电损耗。

体积小、重量轻的单元可以轻松携带至站点，安装简易、独立，是节省空间和安全接入的首选。

2）设备尺寸及实际应用场景
MU主单元：
—尺寸：66 x 482 x 350 mm
—重量：9 kg （含一个DUG）
—输入电压: -48 V DC
MU主单元设计安装在距离RRUS01光缆传输距离最大不大于40KM物理基站或者弱电井，安装方式挂墙安装或安装于19英寸机柜。

3）RRUS01 射频拉远单元：
RRUS 设计安装在天线附近，可以安装在墙上或柱体上。

4）实际安装场景：
外租基站：
一、抱杆或女儿墙安装：。
