浇注式沥青混合料贯入度试验方法1 目的与适用范围1.1 本方法适用于在试验室条件下测定浇注式沥青混合料贯入度及贯入度增量，以判定浇注式沥青混合料高温稳定性。
2 试验仪具2.1 试模：70.7mm×70.7mm×70.7±1mm 的钢制试模数个。
2.2 贯入度试验仪器，见图1 所示。
图1 贯入度试验仪器1 加载砝码及贯入杆：总荷载为52.5±1kgf（515.0±9.81N）。
2 贯入杆：钢制，直径为25.2mm，底面平整光滑。
3 百分表：用于测量贯入量。
4 恒温水浴控制器件：提供温度恒定的水浴。
2.3 温度计：量程0 ~ 100℃温度计1 支，分度值1℃。
3 方法和步骤3.1 试件制作应符合下列规定：1 按规定的温度及时间拌和浇注式沥青混合料。
2 将拌和好的混合料均匀地注入试模，注入后在试模四周人工插捣以保证试件密实，严禁插捣试模中间。
插捣后如有多余的混合料将其刮除，使试模内混合料顶部的中间部分稍凸出，并轻轻敲打表面，确保冷却后表面平整。
整个过程中不得抖动试模。
3 进行测试前试件在常温条件放置时间不应少于48h 进行测试，最长放置时间不得超过一周。
3.2 试验步骤过程应符合下列规定：1 将按规定方法养生的试件脱模，试样的侧面作为测试面并重新装入试模中；2 将试模和试件一起放入预先设定温度的水浴中保温60min，试验温度可设置为50℃、55℃、60℃；3 将贯入杆垂直下伸到试件表面的中央，并使其与试件表面接触；4 放下贯入杆的同时按动秒表开始计时，初加荷载为2.5kgf（24.5N）（为贯入杆和承重平台的重量），读取10min 时百分表的读数，精确到0.01mm；5 固定贯入杆，将该荷载下10min 时的百分表读数调整为零，在没有冲击力的情况下，将50kgf（490.5N）的荷重砝码放在承重台上，记录1min，2min，3min，5min，10min，20min，30min 和60min 时百分表的读数，精确到0.01mm。

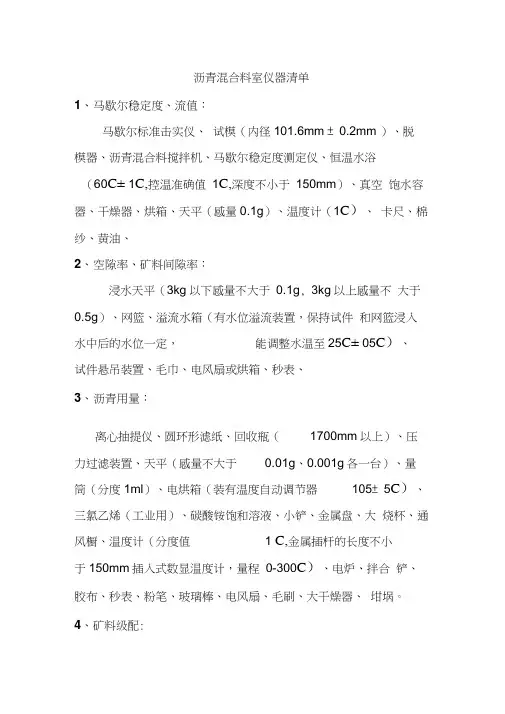

沥青混合料室仪器清单1、马歇尔稳定度、流值：马歇尔标准击实仪、试模（内径101.6mm ± 0.2mm ）、脱模器、沥青混合料搅拌机、马歇尔稳定度测定仪、恒温水浴（60C±1C,控温准确值1C,深度不小于150mm）、真空饱水容器、干燥器、烘箱、天平（感量0.1g）、温度计（1C）、卡尺、棉纱、黄油、2、空隙率、矿料间隙率：浸水天平（3kg以下感量不大于0.1g, 3kg以上感量不大于0.5g）、网篮、溢流水箱（有水位溢流装置，保持试件和网篮浸入水中后的水位一定，能调整水温至25C±05C）、试件悬吊装置、毛巾、电风扇或烘箱、秒表、3、沥青用量：离心抽提仪、圆环形滤纸、回收瓶（1700mm以上）、压力过滤装置、天平（感量不大于0.01g、0.001g各一台）、量筒（分度1ml）、电烘箱（装有温度自动调节器105± 5C）、三氯乙烯（工业用）、碳酸铵饱和溶液、小铲、金属盘、大烧杯、通风橱、温度计（分度值 1 C,金属插杆的长度不小于150mm插入式数显温度计，量程0-300C）、电炉、拌合铲、胶布、秒表、粉笔、玻璃棒、电风扇、毛刷、大干燥器、坩埚。
4、矿料级配:标准筛（方孔筛：0.075mm-90mm ）、天平（感量不大于0.1g）、摇筛机、电烘箱（装有温度自动调节器105 ± 5C）、样品盘、毛刷、。
七、动稳定度：轮碾成型机、试模（长300mm*宽300mm* 厚50-100mm ）、天平（称量5kg以上，感量不大于1g;称量5kg以下，感量不大于0.5g）、5、最大理论密度：理论最大密度测定仪、电风扇、烘箱（大型）、天平（称量5kg以上，感量不大于0.1g;称量2kg，感量不大于0.05g ）、恒温水浴（水温控制25C±0.5C）、温度计（分度值0.5C）、玻璃板、平底盘、铲子、0.075mm筛、吸耳球。
集料室仪器设备清单1、颗粒级配:方孔标准筛（0.075mm-90mm、0.075mm-9.5mm 各一套）、摇筛机、天平（感量不大于称量的0.1%）、浅盘、铲子、毛刷、烘箱（105C 士5C）、搪瓷盘、搅棒、一、针片状颗粒含量：针片状规准仪、游标卡尺（精密度0.1mm）、天平（感量不大于ig）、2、压碎值：压碎值测定仪、金属棒（直径10mm,长450mm-600mm, —端加工成半球形）、天平（称量2-3kg,感量不大于1g）、压力机（500KN , 应能在10min内达到400KN）、金属筒（圆柱形，内径112.0mm,高179.4mm,容积1767 cm 3）、3、磨耗值：洛杉矶磨耗试验机、钢球、台秤（感量5g）标准筛及1 .7mm的方孔筛1个、容器（搪瓷盘）、4、细集料含泥量：天平（称量1kg感量不大于1g）、筒、浅盘、5、砂当量：砂当量测定仪、天平（称量1kg感量不大于0..1g）、秒表、温度计、广口漏斗（玻璃或塑料制，口直径100mm左右）、钢板尺（长50cm 刻度1mm）、量筒（500ml、1L ）、烧杯（1L ）、塑料桶（5L）、烧杯、刷子、盘子、刮刀、勺子、6、坚固性：粗集料：容器（搪瓷盆或瓷缸容积不小于50L）、三角网篮（外径为100mm、高为150mm、孔径不大于2.36mm的铜网或不锈钢丝制成；检验37.5mm-75mm的颗粒时，应采用外径和高均为250mm 的网篮）、试剂（无水硫酸钠和10水结晶硫酸钠）、玻璃棒、电炉、细集料：天平（称量200g感量不大于0.2g）、标准筛（0.075mm-9.5mm）、容器（搪瓷盆或瓷缸容积不小于10L ）、三角网篮（内径、高均为70mm、由钢丝或镀锌铁丝制成，网孔的孔径不大于所盛试样粒级下限尺寸的一半）、试剂（无水硫酸钠或10水结晶硫酸钠）、波美比重计、7、密度：粗集料：天平（感量不大于称量的0.1%）、容量筒一套、平头铁锹、振动台、捣棒（直径16mm、长600mm、一端为圆头）；细集料：天平（称量1kg感量不大于0.1g）、饱和面干试模、捣棒（金属棒，直径25±3mm,质量340± 15g）、烧杯（500ml）、容量瓶（500ml）、吹风机、铝制料勺、玻璃棒、温度计、浅盘、吸管、台秤（称量5kg感量5g）、容量筒（金属制，圆筒形，内径108mm、净高109mm、壁厚2mm、容积为1L ）、标准漏斗、小勺、直尺、浅8吸水率:天平（称量5kg感量不大于称量的0.1%）、容器、金属丝刷、毛巾、浅盘、容量瓶（1000ml）、搪瓷盘、浅盘、9、软弱颗粒含量：浅盘、压力机、毛刷10、细集料棱角性：间隙率法：棱角性测定仪、天平（感量不大于0.1g）、玻璃板（60*60mm）、刮尺（带刃的直尺，长100mm宽20mm）、流动时间法：流动时间测定仪、秒表（准确至0.1s）、11、含水率：50ml量筒或量杯、工业酒精、毛刷、玻璃棒、天平（称量5kg感量5g称量200g感量不大于0.2g）、玻璃棒、12、泥块含量：台秤（感量不大于称量的0.1%）、容器（容积约101的桶或搪瓷盘）、浅盘、毛刷、13、有机质含量：天平（感量不大于称量的0.1%）、量筒（100ml、250ml、1000ml 各一个）、氢氧化钠溶液（氢氧化钠与蒸馏水质量比3:97）、鞣酸粉、10%酒精、烧杯、玻璃棒、19mm标准筛、14、亚甲蓝值MBV:亚甲蓝（纯度不小于98.5%）、移液管（5ml、2ml）、叶轮搅拌机、鼓风烘箱（控温在105C 士5C）、天平（称量1000g感量0.1g, 称量100g感量0.01g）、容器（深度大于250mm）、玻璃容量瓶（1L ）、定时装置（精度1s）、玻璃棒（直径8mm长300mm两支）、温度计（1C）、烧杯（1000ml）、定量滤纸15、矿粉亲水系数：量筒（50ml两个、刻度0.5ml）、天平（感量不大于0.01g）、研钵、煤油、橡皮头研杵、岩石：单轴抗压强度：压力试验机或万能试验机、切石机、钻石机、磨石机、游标卡尺（0.1mm）、角尺、水池、抗冻性：冰箱（-15 C ~-20C）、放大镜、含水率：烘箱（105C-110C，最低控温60C 士5C）、干燥器（内装氯化钙或硅胶等）、称量盒（5个以上）、密度：密度瓶（短颈量瓶，容积100mL）、天平（感量0.001g）、轧石机、球磨机、瓷研钵、玛瑙研钵、磁铁块、孔径0.315mm （0.3mm）筛、砂浴、恒温水槽（士1C）、真空抽气设备、锥形玻璃漏斗、瓷皿、滴管、忠骨匙、温度计、毛体积密度:切石机、钻石机、磨石机、天平（称量大于500g感量O.OIg）、石蜡、熔蜡设备、水中称量装置、游标卡尺、吸水率：抽气设备（抽气机、水银压力计、真空干燥器、净气瓶）煮沸水槽、盛水容器、纱布、化学分析室仪器设备清单一、水泥或石灰剂量：滴定管（酸式，50ml1支）、滴定台1个、滴定管夹1个，大肚移液管（10ml、50ml，10支）、锥形瓶（三角瓶，200ml，20个）、烧杯（2000ml 或1000ml，各一只；300ml，10 只）、容量瓶（1000ml，1个）、搪瓷杯（1000ml，1个）、不锈钢棒（或粗玻璃棒，10根）、量筒（1000ml和5ml，各1只；50ml，2只）、棕色广口瓶（60ml，1 只装钙红指示剂）、电子天平（量程不小于1500g,感量0.01g）、表秒1只、表面皿（巾9cm，10个）、研钵（①12-13cm，—个）、洗耳球1个、精密试纸（ph12-14）、聚乙烯桶（20L装蒸馏水和氯化铵及EDTA二钠标准溶液，3个；5L装氢氧化钠，1个；5L大口桶，10 个）、毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸、洗瓶（塑料，500ml1 只）、二、石灰有效氧化钙镁含量：氧化钙测定：方孔筛（0.15mm，1个）、烘箱（50-250C，1台）、干燥器（巾25cm，1个）、称量瓶（巾30mm*50mm，10个）、瓷研钵（巾12-13cm，1个）、分析天平（量程不小于50g,感量0.0001，1台）、电子天平（量程不下于500g，感量0.01g，1台）、电炉（1500w，1 个）、石棉网（20cm*20cm，1 块）、玻璃珠（巾30mm，1 袋（0.25kg））、具塞三角瓶（250ml，20个）、漏斗（短颈，3个）、塑料洗瓶1个、塑料桶（20L，1个）、下口蒸馏瓶（5000ml，1个）、三角瓶（300ml，10 个）、容量瓶（250ml、10000ml,各一个）、量筒（200ml、100ml、50ml、5ml,各1个）、试剂瓶（250ml、1000ml，各5个）、塑料试剂瓶（1L, 1 个）、烧杯（50ml, 5 个；250ml 或300ml, 10 个）、棕色广口瓶（60ml, 4个；250ml, 5个）、滴瓶（60ml, 3个）、酸滴定管（50ml, 2支）、滴定台及滴定管夹（各1套）、大肚移液管（25ml、50ml，各1支）、表面皿（7cm, 10块）、玻璃棒（8mm*250mm及4mm*180mm，各10支）、试剂勺5个、吸水管（8mm*150mm, 5支）、洗耳球（大、小各1个）、氧化镁测定：方孔筛（0.15mm, 1个）、烘箱（50-250C, 1台）、干燥器（巾25cm, 1个）、称量瓶（巾30mm*50mm, 10个）、瓷研钵（巾12-13cm, 1个）、分析天平（量程不小于50g,感量0.0001, 1台）、电子天平（量程不下于500g,感量0.01g, 1台）、电炉（1500w, 1 个）、石棉网（20cm*20cm, 1 块）、玻璃珠（巾30mm, 1 袋（0.25kg））、具塞三角瓶（250ml, 20个）、漏斗（短颈，3个）、塑料洗瓶1个、塑料桶（20L, 1个）、下口蒸馏瓶（5000ml, 1个）、三角瓶（300ml,10 个）、容量瓶（250ml、10000ml,各一个）、量筒（200ml、100ml、50ml、5ml,各1个）、试剂瓶（250ml、1000ml，各5个）、塑料试剂瓶（1L, 1 个）、烧杯（50ml, 5 个；250ml 或300ml, 10 个）、棕色广口瓶（60ml, 4个；250ml, 5个）、滴瓶（60ml, 3个）、酸滴定管（50ml, 2支）、滴定台及滴定管夹（各1套）、大肚移液管（25ml、50ml，各1支）、表面皿（7cm, 10块）、玻璃棒（8mm*250mm及4mm*180mm，各10支）、试剂勺5个、吸水管（8mm*150mm, 5支）、洗耳球（大、小各1个）、三、粉煤灰烧失量：马福炉（隔焰加热炉，在炉膛外围进行电阻加热，应使用温度控制器，准备控制炉温，并定期进行校验）、瓷坩埚（带盖、容量15-30ml）、分析天平（量程不小于50g，感量0.0001）、研钵、干燥器、小烧杯、干燥器、四、粉煤灰比表面积：勃式比表面积透视仪、滤纸（中速定量滤纸）、分析天平（感量为0.001g）、秒表（分度值为0.5g）、烘箱（控制精度士1C）、五、粉煤灰细度：负压筛析仪、电子天平（量程不小于50g，感量0.01g）、烘箱、干燥器、木棒、水：PH值：分析天平、普通天平（0.1g）、三角瓶（250ml、200ml、100ml各3个以上）、烧杯（500ml、250ml、200ml、100ml）、量筒（200ml、100ml）、PH试纸或酸度计、电炉、方孔筛（0.075~9.5mm、0.075~90mm）。
第 页,共 页
沥青混合料中沥青含量试验检测记录表（燃烧炉法）
试验室名称：记录编号：
工程部位/用途委托/任务编号
试验依据样品编号
试验条件样品名称
样品描述试验日期
主要仪器设备及编号
沥青混合料类型试验层位
沥青含量标定
试验编号标定温度
(℃)
集料混合料质量
(g)
沥青质量
(g)
初始试样质量
(g)
试样燃烧损失质量
(g)
质量损失系
数(%)
沥青含量修正系数
(%)
1
2
3
4
级配筛分修正
筛孔尺寸(mm)5337.531.526.5191613.29.5 4.75 2.36 1.180.60.30.150.075燃烧前混合料级配
通过百分率(%)
燃烧后混合料级配
通过百分率(%)
级配修正系数(%)
沥青含量试验
试验编号试验温度(℃)初始试样质量(g)试样燃烧损失质量(g)沥青含量修正系数(%)沥青含量测值(%)沥青含量测定值(%) 1
2
备 注:
试验：复核：日期：年月日。
拟配备本工程的试验和检测仪器设备表(沥青路)仪器设备名称型号规格1.水准仪 TSC-1 数量：2 产地：南京制造年份：2010 已使用台时数：120 用途：工程测量备注：莱卡TS0932.全站仪 DS3 数量：1 产地：瑞士制造年份：2010 已使用台时数：1年用途：工程测量3.电子秤数量：1 产地：天津制造年份：2009 已使用台时数：6个月用途：检测质量4.含水量快速测定仪 LP-1002型数量：2 产地：北京、天津制造年份：2008、2009 已使用台时数：220、130 用途：用于公路现场测定各种土基材料的现场CBR值、测量泥浆比重、测定石料压碎值、从沥青混合料中抽提沥青并确定沥青的含量、利用先进的红外线技术来测量沥青混合料中沥青的含量、测定沥青混合料的热稳定性和抗塑性变形的能力－稳定度和流值、XXX稳定度5.比重计 LHC-B 数量：1 产地：江苏制造年份：2009 已使用台时数：90 用途：测定沥青含量6.压碎值测定仪 LWD-12 数量：1 产地：南京制造年份：2009 已使用台时数：80 用途：测定石料压碎值7.路强仪(或100kN压力机) LQ561 数量：1 产地：南京制造年份：2009 已使用台时数：90 用途：测强度8.气温计 DWJ1－1型数量：4 产地：沧州制造年份：新购用途：测量气温9.弯沉仪2 数量：1 产地：北京制造年份：2009 已使用台时数：120 用途：测定净土加载时或以非常慢的速度加载时路面弹性弯沉值，能良好的反映出路面的总体强度10.自动触探仪LD-635N2 数量：1 产地：上虞制造年份：2009 已使用台时数：150 用途：利用一定的锤击动能，对地基土进行自动触探。
改写后的文章：以下是我们实验室的仪器设备清单：1.水准仪 TSC-1：该仪器数量为2台，产地为南京，制造年份为2010年。
已使用台时数为120小时，主要用于工程测量。
备注：莱卡TS093.2.全站仪 DS3：该仪器数量为1台，产地为瑞士，制造年份为2010年。

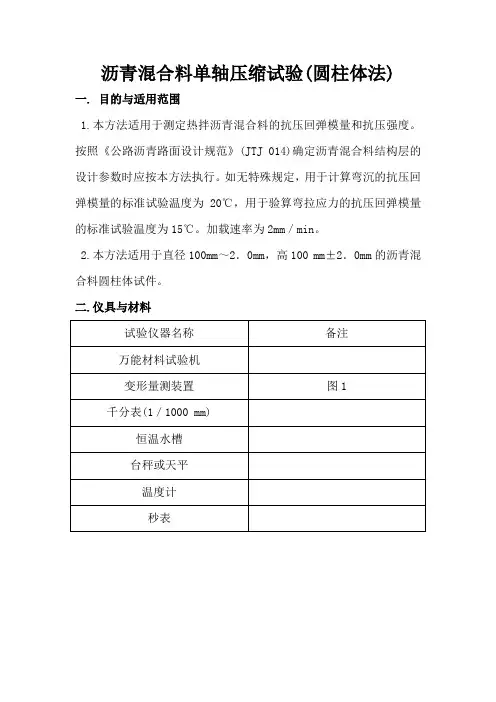

沥青混合料单轴压缩试验(圆柱体法)一. 目的与适用范围1.本方法适用于测定热拌沥青混合料的抗压回弹模量和抗压强度。
按照《公路沥青路面设计规范》(JTJ 014)确定沥青混合料结构层的设计参数时应按本方法执行。
如无特殊规定，用于计算弯沉的抗压回弹模量的标准试验温度为20℃，用于验算弯拉应力的抗压回弹模量的标准试验温度为15℃。
加载速率为2mm／min。
2.本方法适用于直径100mm～2．0mm，高100 mm±2．0mm的沥青混合料圆柱体试件。
二.仪具与材料图1变形量测装置1一试验机台；2-球座；3-试件；4-下压板；5-上压板；6-顶杆；7-千分表或其它变形量测装置。
三.准备工作1.按T 0704用静压法成型沥青混合料试件。
也可从轮碾机成型的板块试件上用钻芯机钻取试件。
试件尺寸应符合直径100mm～2．0mm，高100mm～2．0mm的要求。
如有条件，可采用振动压实或搓揉法成型试件(试件尺寸及成型方法应在报告中注明)。
试件的密度应符合马歇尔标准击实密度100％±1．0％的要求。
2.试件成型后不等完全冷却即可脱模，用卡尺量取试件高度，若最高部位与最低部位的高度差超过2mm时试件应作废。
用于抗压强度试验的试件数不得少于3个，用于抗压回弹模量的一组试件数宜为3～6个。
3.将试件放置在室温条件下24h，用卡尺在各个试件上下两个断面的垂直方向上正确量取试件直径，取四个数的平均值作为试件的计算直径(d)，准确至0．1mm。
4.用卡尺在各个试件的4个对称位置上正确量取试件高度，取四个数的平均值作为试件的计算高度(h)，准确至0．1mm。
5.按规定的方法测定试件的密度、空隙率等各项物理指标。
6.将试件置于规定的试验温度(15 ℃或20℃)的恒温水槽中保温2．5h以上，保温时试件之间的距离应不小于10mm。
此时压板、底座也应同时保温。
在有空调的试验室内测试时，将室温调至要求的温度，试件放置12h以上。
