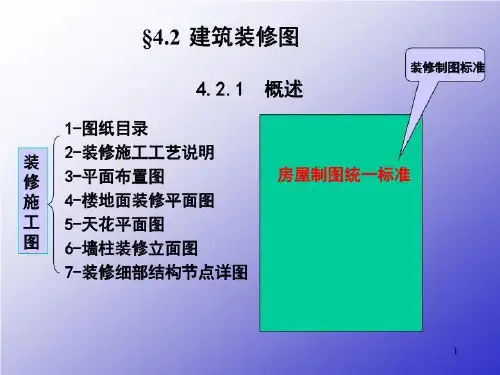

室内装修施工图-课件·PPT

各部位的构造方法、尺寸、材料要求与工艺要求。 3.注意剖面图上的索引符号，以便识读构件或节点详图。 4.仔细阅读剖面图竖向数据及有关尺寸、文字说明。 5.注意剖面图中各种材料的结合方式以及工艺要求。 6.弄清剖面图中的标注、比例。 （四）装饰装修节点详图 装饰装修节点详图是将两个或多个装饰面的交汇点，按垂直
求。 （9）绿化、组景设置的高低错落位置尺寸。
五、装饰装修详图的识读
（一）装饰装修局部放大图 放大图就是把原状图放大而加以充实，并不是将原状图进行
精品课件
上一页 下一页 返回
装饰装修工程施工图识读
较大的变形。 （1）室内装饰平面局部放大图以建筑平面图为依据，按放大
的比例图示出厅室的平面结构形式和形状大小、门窗设置等， 对家具、卫生设备、电器设备、织物、摆设、绿化等平面布 置表达清楚，同时还要标注有关尺寸和文字说明等。 （2）室内装饰立面局部放大图重点表现墙面的设计。先图示 出厅室围护结构的构造形式，再将墙面上的附加物以及靠墙 的家具都详细地表现出来，同时标注有关详细尺寸、图示符 号和文字说明等。 （二）装饰装修详图 装饰装修件项目很多，如暖气罩、吊灯、吸顶灯、壁灯、空
（2）顶棚装饰造型的平面形式和尺寸，并通过附加文字说明 其所用材料、色彩及工艺要求。
（3）顶棚所用的装饰材料及规格。 （4）顶部灯具的种类、式样、规格、数量及布置形式和安装
位置，空调风口，顶部消防与音响设备等设施的布置形式与 安装位置，墙体顶部有关装饰配件（如窗帘盒、窗帘等）的 形式和位置。 （5）顶棚剖面构造详图的剖切位置及剖面构造详图的所在位
装饰装修工程施工图
一 、装饰装修工程施工图常用图例 二、 装饰装修工程施工图识读 本章小节
精品课件
装饰装修工程施工图常用图例

41
平面布置图表达内容有：
1、建筑主体结构 2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、坐便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明
• 3、平面图的标 注
• 在平面图中应 注写各个房间的 名称；房间开间、 进深以及主要空 间分隔物和固定 设备的尺寸；不 同地坪的标高； 立面指向符号；
平面布置图的画法步骤：
1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁 具、电器设 备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索 引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿 化等 6、描粗整理图线
室内设计施工图完整版(PPT144页)
第二章 室内设计施工图
室内设计施工图完整版(PPT144页)
形体表达方法
• 沿用建筑工程制图形体表达方法 • 装饰设计制图较多使用平面图：
水 建筑平面图（依据）
镜
平 剖
装饰平面图
： 像
视
顶棚平面图
视
图
图 铺装平面图
详
平面索引图
图
的
室 内 墙 面
构 件 或立 面 图
•
常 用 灯 光 照 明 图 例
• 常用开关、插座图例
ቤተ መጻሕፍቲ ባይዱ
定位轴线及其编号
•
建筑施工图中的定位轴线是施工定位、放线的重要依
据。凡是承重墙、柱子等主要承重构件都应画上轴线来确
定其位置。
•
圆应用细实线绘制，直径为8～10mm。定位轴线应
用细单点长划线绘制。

4 看装饰平面布置图要先看图名、比例、标题栏，
认定该图是什么布置图。再看建筑平面基本结构及其 尺寸，把各房间名称、面积以及门窗、走廊、楼梯等 的主要位置和尺寸了解清楚。然后看建筑平面结构内
通过对各房间和其他空间主要功能的了解，明确 为满足功能要求所设置的设备与设施的种类、规格和 数量，
通过图中对装饰面的文字说明，了解各装饰面 对材料规格、品种、色彩和工艺制作的要求，明确 各装饰面的结构材料与饰面材料的衔接关系与固定
粗实线表示；家具、陈设、固定设备的轮廓线用 中实线表示；其余投影线以细实线表示。
钢筋混凝土墙、 柱的涂黑画法
地面的表示方法
3、平面图的标注
在平面图中应注写各个房间的名称；房间开间、 进深以及主要空间分隔物和固定设备的尺寸；定制家 具或陈设品的尺寸，不同地坪的标高；立面指向符号； 详图索引符号；图名和比例等。
1、立面图的主要内容
墙面、柱面的装修做法，包括材料、造型、尺 寸等；表示门、窗及窗帘的形式和尺寸；表示隔断、 屏风等的外观和尺寸；表现墙面、柱面上的灯具、 挂件、壁画等装饰；表示山石、水体、绿化的做法 形式等。
通过顶棚平面图，了解顶部灯具和设备设施 的规格、品种和数量。
通过顶棚平面图上的文字标注，了解顶 通过顶棚平面图上的索引符号，找出详
3、顶棚平面图的标注
天花底面和分层吊顶 的标高；分层吊顶的尺寸、 材料；灯具、风口等设备 的名称、规格和能够明确 其位置的尺寸；详图索引 符号；图名和比例等。
为了表达清楚， 避免产生歧义，一般 把顶棚平面图中使用 过的图例列表加以说 明。
概括起来，阅读装饰平面布置图应抓住 面积、功能、装饰面、设施以及与建筑结构 的关系这五个要点。
二、室内设计顶棚平面图

常用线宽参见表线宽组
A0、A1（总图） A1、A2 A1、A2 A3、A4
2021
6
图线分粗 中细三种 规格，线 宽比为4： 2：1
2021
7
2021
8
3、图例
1）常用材料图例 p.25
2021
9
2021
10
2021
11
2）装饰构造图例 p.81
2021
12
2021
13
2021
14
2021
2021
21
1）剖切位置线：
长度宜为6～10mm；投射方向线宜为4～6mm。应以粗 实线绘制，不应与其他图线相接触。按顺序由左至右、由 下至上连续编排。需要转折的剖切位置线，应在转角的外 侧加注与该符号相同的编号。剖面符号应标注在要表示的 图样上。
2021
22
假想水平剖切面的位置不同， 剖切到的内容不同，门窗的表 示方法也不同。
定位轴线的编号 2021
横向编号从左至右顺 序编写，竖向编号从 下至上顺序编写。 拉丁字母的I、O、Z 不得用做轴线编号。
19
一般承重墙柱及外墙编为主轴线，非承重墙、隔墙 等编为附加轴线（又称分轴线）。
两根轴线间的附加轴线 ，应以分母表示前一轴 线的编号，分子表示附 加轴线的编号，编号宜 用阿拉伯数字顺序编写
1、水平剖切面
略高于窗台。
2、水平剖切面
经过窗，但高
于门的上沿。
3、水平剖切面
既高于门的上
沿，也高于窗
2021
的上沿。 23
6、标高符号
标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等腰 三角形表示，用细实线绘制，一般以室内一层地坪高度为标高的相对 零点位置，低于该点时前面要标上负号，高于该点时不加任何符号。 数字：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) 需要注意的是：相对标高以米为单位，标注到小数点后三位。如标 注位置不够，也可按照下图所示： ：
