建筑施工图-识图 ppt课件

• 钢筋混凝土材料：钢筋混凝土材料在建筑施工图中通常采用斜线填充的 矩形表示，斜线的方向和间距可以表示不同的配筋方式和密度。
• 木材材料：木材材料在建筑施工图中通常采用实心矩形或空心矩形表示 ，根据实际需要还可以添加木纹或颜色等元素。
• 其他材料：除了上述常见材料外，建筑施工图中还可能涉及到玻璃、金 属、塑料等其他材料。这些材料在图例中也有相应的表示方法，例如玻 璃可以采用交叉线填充的矩形表示，金属可以采用斜线或网格填充的矩 形表示等。
图纸内容
包括总平面图、各层平面图、立面图、剖面 图、详图等。
施工挑战
探讨在商业综合体施工过程中可能面临的挑 战和应对措施。
高层建筑建筑施工图实例分析
01
实例选择
选取某超高层建筑项目进行分析。
结构特点
分析该高层建筑的结构特点，如结 构体系、抗震设计等。
03
02
图纸内容
包括基础平面图、各层平面图、立 面图、剖面图、详图等。
07
建筑施工图常见问题及解决方 法
Chapter
建筑施工图常见问题类型
图纸内容不完整
缺少必要的施工说明、细节标注等。
设计深度不足
未能满足施工要求，如结构配筋、节点大 样等不明确。
违反规范标准
如防火、节能等设计要求未达标。
各专业图纸不协调
建筑、结构、水电等专业图纸之间存在矛盾 。
建筑施工图问题产生原因分析
04
建筑平面图解读
Chapter
平面图内容组成要素
01
02
03
04
建筑轮廓及尺寸
显示建筑物的总体轮廓、各层 平面尺寸和总尺寸。
房间布局
展示各房间的功能布局，包括 房间名称、面积、门窗位置等

4）电话通信系统工程图。电话通信系统是现代建筑必 须设置的一个弱电工程，它主要包括电话通信，电话传真。 电传。无线寻呼。电脑联网等。常用的图纸主要有电话配线 系统框图。电话配线平面图，电话设备平面图等。
PPT课件
17
二、电气施工图的表示
1. 常用图线 绘制电气图所用的各种线条统称为图线。常用图线见表的D-1
PPT课件
13
2．项目简介
（2）电力和照明工程图。
1）电力和照明平面图。是表示建筑物内电力设备。照 明设备和配电线路平面布置的图纸，是一种位置简图。
它主要表现电力及照明线路的敷设位置，敷设方式，导 线型号、截面、根数，线管的种类及线管管径，同时还标出 各种用电设备（照明灯、吊扇、风机泵、插座）及配电设备 （配电箱。控制箱。开关）的型号。数量。安装方式和相对 位置。

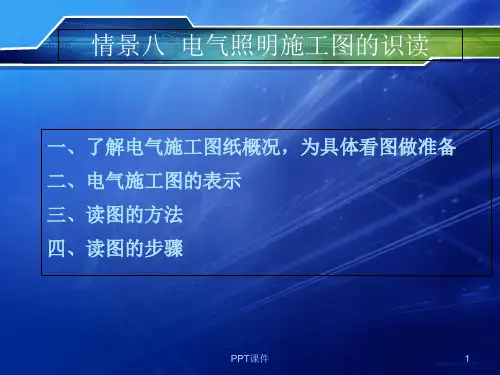

情景八 电气照明施工图的识读
一、了解电气施工图纸概况，为具体看图做准备 二、电气施工图的表示 三、读图的方法 四、读图的步骤
PPT课件
1
一、了解电气施工图纸概况
（一）建筑电气工程施工图的分类
建筑电气工程施工图是以统一定的图形和文字符号辅
以简单扼要的文字说明，把建筑中电气设备安装位置、配管
配线方式、安装规格、型号以及其他一些特征和它们相互之
PPT课件
11
（二）建筑电气工程项目的分类及简介
1、项目分类 电气工程是指某建筑的供电。用电工程，它通常包括以下几项内容。 （1）外线工程。室外电源供电线路，主要是架空电力线路和电缆线 路。 （2）变配电工程。由变压器。高低压配电柜。母线。电缆，继电保 护与电气计量等设备构成的变配电所。 （3）室内配线工程。主要有线管配线，桥架线槽配线，瓷瓶配线。 钢索配线等。 （4）利电力工程。各种风机。水泵。电梯。机床。起重机等动力设 备（各种型式的电动机）和控制器与动力配电箱。 （5）照明工程。照明灯具。开关。插座，电扇和照明配电箱等设备。 （6）防雷工程。建筑物。电气装置和其他设备的防雷设施。 （7）接地工程。各种电气装置的工作接地和保护接地系统。 （8）弱电工程。消防报警系统。安保系统，广播，电话。闭路电视 系统

总结词
表示建筑物垂直方向的外观和构造情况
详细描述
建筑立面图是表示建筑物垂直方向的外观和构造情况的图纸。通过建筑立面图 ，可以了解建筑物的立面形式、外墙装饰材料和构造做法、门窗的开启方式及 立面上的其他设施等内容。
建筑剖面图
总结词
表示建筑物内部构造和垂直方向的层次关系
详细描述
建筑剖面图是表示建筑物内部构造和垂直方向的层次关系的图纸。通过建筑剖面图，可以了解建筑物 内部的空间关系、楼层高度、楼梯和走廊等交通设施的垂直布置、屋顶的构造及排水方式等内容。
修改流程
修改时应遵循一定的流程，如先修改 图纸内容，再修改尺寸和注释，最后 进行校对和审核。
修改后审查
修改完成后，应进行审查，确保修改 内容的正确性和完整性。
建筑施工图的审核步骤
01
02
03
04
初步审核
对施工图的完整性、规范性和 符合性进行初步审核。
详细审核
对施工图的细节部分进行详细 审核，如标注、尺寸、材料等
04
建筑施工图的绘制方法
建筑施工图的绘制步骤
确定绘图比例和范围
根据工程规模和图纸用途，选 择合适的绘图比例和图纸范围
。
绘制轴线和柱网
根据建筑物的平面布局，绘制 出相应的轴线和柱网。
绘制墙线和门窗
根据建筑物的立面和剖面要求 ，绘制出墙线和门窗。
标注尺寸和文字说明
根据需要，标注出各部分的尺 寸和文字说明。
。
综合审核
对施工图的综合情况进行审核 ，如空间关系、安全性能等。
审核记录
对审核结果进行记录，并给出 相应的建议和意见。
建筑施工图的审核实例
实例一
某住宅楼施工图的审核实 例，包括对建筑、结构、 给排水、电气等专业施工 图的审核。

第一章 建筑识图基础知识
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
