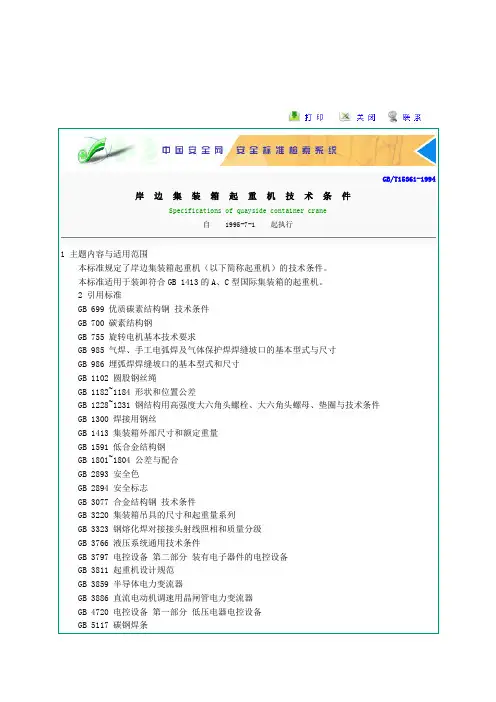

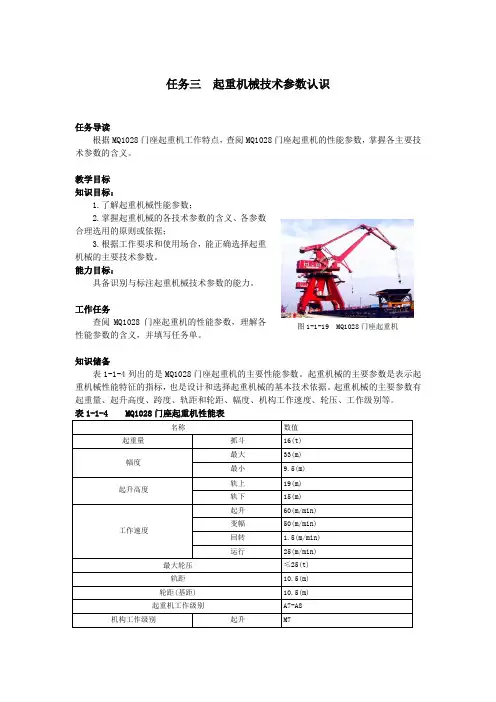

任务三 起重机械技术参数认识任务导读根据MQ1028门座起重机工作特点，查阅MQ1028门座起重机的性能参数，掌握各主要技术参数的含义。
教学目标 知识目标：1.了解起重机械性能参数；2.掌握起重机械的各技术参数的含义、各参数合理选用的原则或依据；3.根据工作要求和使用场合，能正确选择起重机械的主要技术参数。
能力目标：具备识别与标注起重机械技术参数的能力。
工作任务查阅MQ1028门座起重机的性能参数，理解各性能参数的含义，并填写任务单。
知识储备表1-1-4列出的是MQ1028门座起重机的主要性能参数。
起重机械的主要参数是表示起重机械性能特征的指标，也是设计和选择起重机械的基本技术依据。
起重机械的主要参数有起重量、起升高度、跨度、轨距和轮距、幅度、机构工作速度、轮压、工作级别等。
表1-1-4 MQ1028门座起重机性能表图1-1-19 MQ1028门座起重机一、起重量起重量是指被起升重物的质量，用G表示，单位为吨(t)或千克(kg)。
起重机械正常工作时允许吊起的物品质量和可从起重机械上取下的吊具(或属具)质量的总和称为额定起重量，用G n表示。
因此，额定起重量不包括吊钩装置等的质量，包括抓斗、电磁吸盘、集装箱吊具等的质量。
工作性变幅的臂架型起重机的额定起重量是指在全工作幅度范围内允许吊起重物的最大质量。
其中有些起重机械将全幅度分成几个幅度范围，每个幅度范围有一个额定起重量。
有的臂架型起重机对应不同的支承方式、不同的臂架长度和幅度有不同的额定起重量。
例如，轮胎起重机的额定起重量是指使用基本臂架和支腿的情况下，在规定的最小幅度时的起重量，也称为最大起重量，用G max表示。
起重量较大的起重机械为了提高作业效率，一般设有主起升机构和副起升机构。
主起升机构的起重量大，起升速度低；副起升机构的起重量一般为主起升机构起重量的1/5～1/3，但起升速度高，可提高装卸生产率。
主、副起升机构起重量用一个分数表示。

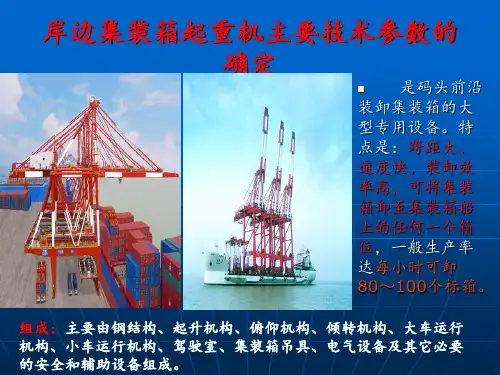

自动化码头岸边集装箱起重机控制技术摘要：岸桥是集装箱船装卸的重要装备，其技术指标及性能指标的不断提升是集装箱船码头实现现代化、规模化的重要标志。
本文在对自动化码头岸边集装箱起重机控制层、执行层、监控层和操作层进行分析的基础上，对自动化码头岸上集装箱起重机控制技术进行了详细的论述，并将远程控制系统、半自动控制系统、故障控制系统进行了整合，最终实现了使自动化码头岸边集装箱起重机作业效率最大化的目标，从而促使自动化码头工作效率得到整体提升。
关键词:自动化码头；岸边集装箱；起重机；控制技术引言：随着船舶大型化的发展，对港口的装卸效率提出了更高的要求，与此同时，由于人力成本的不断上升，以及码头对环境保护、节能等方面的要求也在不断地提高。
基于此，自动化码头由于其安全可靠性、工作效率性、人力成本可控等明显的优点，已经成为当今建设码头的主流方向。
岸边集装箱起重机（简称岸桥）因其工作位置的特殊性，对提高港口自动化程度具有重要意义。
一．概述1.1自动化码头概念全自动化码头，通常是指自动化集装箱码头，它是将物联网、智能控制、信息管理、通信导航、大数据、云计算等技术结合起来，通过计算机系统自动生成作业指令，通过现场机器人自动完成相关作业任务，从而实现码头业务流程全自动化[1]。
1993年，世界上第一个完全自动化的 ECT码头在荷兰的鹿特丹建立起来，我国的全自动化码头建设起步时间较晚，但其发展速度较快，其中具有代表性的是青岛港、厦门港和上海洋山港。
1.2岸边集装箱起重机概念岸桥是一种用于在港口最前端进行集装箱装卸的特殊吊车，主要完成集装箱的装卸作业。
为了满足单个集装箱船上的重物装卸，部分岸边集装箱起重机配备了重物吊钩，亦也部分港口的集装箱起重机既有集装箱又有抓斗装卸。
岸桥吊车主要用于各种港口和物流中心，可以装卸不同重量的集装箱，适用于大规模转运和装卸集装箱。
同时，岸桥还可以用于制造业、厂房等需要经常搬运重物的场合[2]。
起重机的基本参数起重机的技术参数是表征起重机的作业能力，是设计起重机的基本依据，也是所有从事起重作业人员必须掌握的基本知识。
起重机的基本技术参数主要有：起重量、起升高度、跨度(属于桥式类型起重机)、幅度(属于臂架式起重机)、机构工作速度、生产率和工作级别等。
其中臂架式起重机的主要技术参数中还包括起重力矩等，对于轮胎、汽车、履带、铁路起重机其爬坡度和最小转弯(曲率)半径也是主要技术参数。
随着起重机技术的发展，工作级别已成为起重机一项重要的技术参数。
一、关于起重机械参数国家标准GB 6974．2—86《起重机械名词术语——起重机械参数》中介绍了中国目前已生产制造与使用的各种类型起重机械的主要技术参数(标准的术语名称)、定义及示意图，现摘录一部分如表1—1所示。
二、起重机工作级别以往作为起重机的主要技术参数中，常常提起ⅡB％值、JC％值等标明起重机的级别，如轻级、中级或重级等即所谓的“工作制度”。
随着起重机技术的发展，显然起重机工作制度的技术概念和含义均有相当的欠妥与不足之处，因为起重机工作制度只考虑了起重机的通电时间的长短，来确定起重机的级别是十分不合理的。
当今，作为起重机的一个主要技术参数是起重机的工作级别，它代替了过去不合理的工作制度。
起重机的工作级别的大小高低是由二种能力所决定，其一是起重机的使用频繁程度，称为起重机利用等级；其二是起重机承受载荷的大小，称为起重机的载荷状态。
1．起重机的利用等级起重机在有效寿命期间有一定的工作循环总数。
起重机作业的工作循环是从准备起吊物品开始，到下一次起吊物品为止的整个作业过程。
工作循环总数表征起重机的利用程度，它是起重机分级的基本参数之一。
工作循环总数是起重机在规定使用寿命期间所有工作循环次数的总和。
确定适当的使用寿命时，要考虑经济、技术和环境因素，同时也要涉及设备老化的影响。
工作循环总数与起重机的使用频率有关。
为了方便起见，工作循环总数在其可能范围内，分成10个利用等级(U0～U9)，如表1—2所示。
岸边集装箱起重机桥吊安全技术操作规程背景介绍岸边集装箱起重机桥吊是用于集装箱码头卸货和装货的重要机械设备。
由于其作业环境通常处于一定高度，作业过程中存在很多的安全风险，因此需要严格的安全技术操作规程来指导操作人员进行安全操作。
操作前准备在开始操作之前，需要进行以下准备工作：•确定吊装物品的重量和尺寸，并确认货物是否稳定安全。
•检查集装箱起重机桥吊的各个机械部件是否正常运作，如液压、电气系统是否正常，各个闸门是否完好等。
安全操作规程1、操作前确认操作人员在进行操作前，必须确认以下几点：•岸边集装箱起重机桥吊与货物之间的连接是否牢靠。
•岸边集装箱起重机桥吊是否正确平衡，稳定运作。
•是否有人员站立在禁止站立的区域内。
•是否有人员站立在吊杆下方，防止物品掉下。
2、吊装操作规程吊装货物的时候，操作人员必须遵循以下几点：•应使用合适的吊钩，将其正确悬挂在集装箱下方的吊钩挂环上。
•吊钩应正确插入吊杆，并将其升至合适的位置。
•注意货物的中心位置，确保在吊装过程中不会出现倾斜现象。
•吊杆朝上时，禁止工人靠近吊杆下方区域，以防止物品掉下。
3、吊装完成后的操作在吊装完成后，操作人员应严格遵循以下操作规程：•降低货物的高度，直至接触地面。
•关闭吊杆，将货物从吊杆上卸下。
•降低吊杆高度，认真检查吊装装置，确认所有旋转部件、固定部件、动力机构和限界装置是否正常运行。
•待吊装装置设备各项工作状态正常，并确认工作指示灯正常后，操作人员方可关闭电源，下班撤离吊装现场。
安全操作注意事项在操作过程中，应格外注意以下几点：•操作人员必须穿戴符合要求的安全防护装备，包括但不限于安全鞋、头盔和安全带等。
•货物吊装时，必须保证吊钩与吊杆之间的配合良好。
•操作人员必须站在操作台上，禁止站立在吊杆下方，以防止物品掉落。
•在操作时，应注意防风、防雨、防尘、防强光等，以保证操作人员的视线畅通。
•若货物出现突变，操作人员应立即停止操作，清理现场并汇报情况。

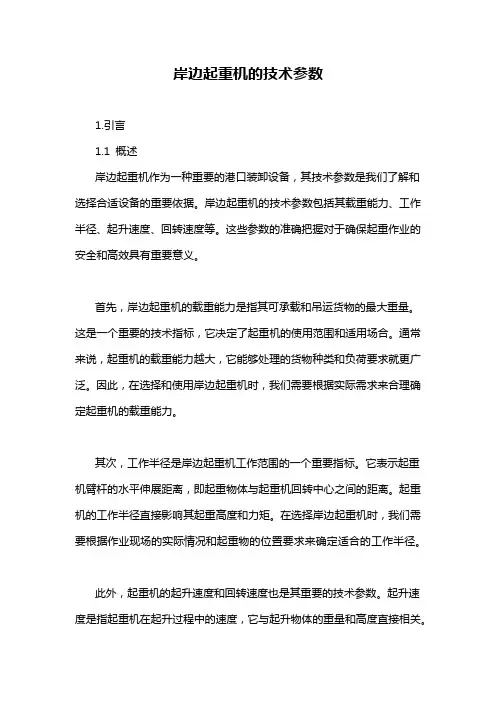

岸边起重机的技术参数1.引言1.1 概述岸边起重机作为一种重要的港口装卸设备，其技术参数是我们了解和选择合适设备的重要依据。
