电位器和可变电阻器都是阻值可变的器件,但它们之间存在一些明显的差异。
相同点:
1. 阻值可变:电位器和可变电阻器的阻值都可以进行调节。
不同点:
1. 用途:电位器通常用于电路中的电压或电流控制,而可变电阻器主要用于电路参数补偿。
2. 端子数量:电位器有三个端子,而变阻器只有两个。
3. 体积和结构:电位器的体积较大,结构牢固,寿命长。
4. 操作方式:电位器设有操作柄,而变阻器的电阻通过调节接触臂的位置来改变。
5. 电阻体的阻值分布特性:电位器的电阻体的阻值分布特性与可变电阻器的分布特性不同,各种输出函数特性的电位器器电阻体的分布特性均不同。
6. 可调范围:电位器的可调范围通常较大,主要用于电路(电压或电流)控制,一般安装于面板上,以方便调节。
而可调电阻的可调范围较小,主要用于电路参数补偿,一般安装于线路板上。
7. 多联设计:电位器有多联的,而可变电阻器没有。
综上所述,电位器和可变电阻器在用途、端子数量、体积和结构、操作方式、电阻体的阻值分布特性、可调范围以及多联设计等方面都存在明显的差异。
电位器A20K和B20K是有区别的,如果对调节要求不高,还是可以替换,但还是要看应用场合。
A 型为指数式,指数式(反转对数式)电位器,在开始转动时,阻值变化很大。
而在转角越接近最大阻值一端时,阻值变化越小。
指数式(反转对数式)电位器,阻值按旋转角依指数关系变化,普遍用在音量控制电路中如收音机、录音机、电视机中的音量控制器。
因为人的听觉对声音的强弱,是依指数关系变化的,若调制音量随电阻阻值指数变化,这样人耳听到的声音就感觉平稳舒适。
所以这种电位器适用于音响电路的音调控制电路。
B型,直线式电位器:其电阻体上的导电物质分布均匀,单位长度的阻值大致相等,电阻值的变化与电位器的旋转角度成直线关系,多用于分压;阻值按旋转角度均匀变化,适合于分压、单调等方面调节作用。
一般电位器的线形用的比较多的就是这个。
C型为对数式,对数式电位器在开始转动时,电阻值变化转小,而在转角越接近最大阻值一端时,阻值变化越大。
阻值按旋转角度依对数关系变化,这种型式电位器多用在仪表当中,也适用于音调控制电路,这种电位器电阻体上的导电物质分布不均匀,刚开始转动时,阻值的变化很大;转动角度增大时,阻值的变化较小。
阻值的变化与电位器的旋转角度成对数关系,多用于音量控制。
因为人耳对音量的感觉大致和声音功率的对数成直线关系,即声音从小加大时,人耳感觉很灵敏,但大到某一值后,即使声音功率有了较大的增加,人耳却感觉变化不大。
可见对数式电位器的阻值变化规律比较符合人耳听觉的特点,因此在收音机、电视机等音量控制电路中,应选用对数式电位器。
这个看你对电位器调节幅度要求高不高。
如果是功放机上面用可以通用的。
就是旋转的时候有个调节幅度,我们把电位器看成一个圆弧,电位器平行放。
大约从315°开始就是左边旋到底,到225°就是右旋到底。
A型开始旋阻值变化大过了一半后旋转阻值变化小。
B型是均匀,C型开始变化小后面变化大。
这样知道不?再要明白点同样是20K A型的在90度时阻值是12K到13K,B型在90度时阻值是10K左右。

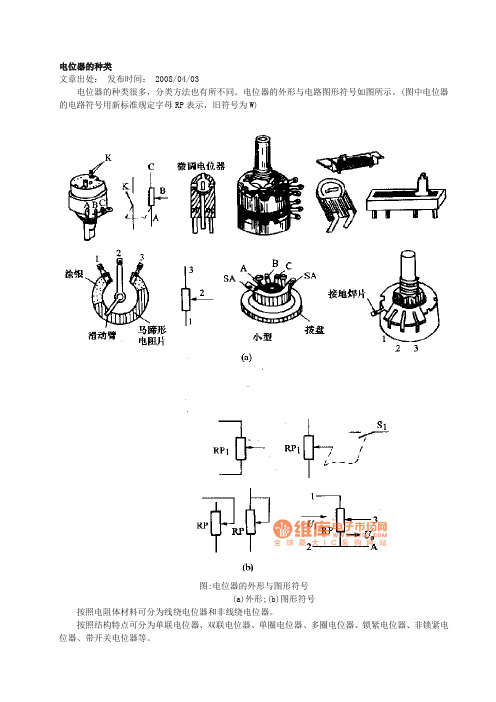

电位器的种类文章出处:发布时间: 2008/04/03电位器的种类很多,分类方法也有所不同。
电位器的外形与电路图形符号如图所示。
(图中电位器的电路符号用新标准规定字母RP表示,旧符号为W)图:电位器的外形与图形符号(a)外形;(b)图形符号按照电阻体材料可分为线绕电位器和非线绕电位器。
按照结构特点可分为单联电位器、双联电位器、单圈电位器、多圈电位器、锁紧电位器、非锁紧电位器、带开关电位器等。
按照操作调节方式,可分为直滑式电位器、旋转式电位器。
按照阻值变化规律,可分为直线式电位器、指数式电位器、对数式电位器。
随着科技的不断发展,近几年又推出了电子电位器、光敏电位器、磁敏电位器等非接触式电位器。
来源:ks99在各类电子设备中,电位器是一种可调式电子元件,常用它作分压和变阻。
1.电位器分类电位器按阻值变化特性分为A、B、C三型。
阻值变化特性曲线A型:电阻值变化和转动角度成线性关系,即直线式电位器,用字母X表示。
其特点是旋动电位器轴,阻值变化均匀,R=k*θ。
电子设备中的分压电路多选用A型电位器。
线绕式电位器大多为A型电位器。
B型对数式电位器:用字母D表示。
其电阻体上的导电物质分布不均匀,刚开始转动时,阻值的变化较小;转动角度增大时,阻值的变化较大。
电位器的旋转角度与阻值的变化成对数关系,θ=klgR,即R=k’*10θ,多用于音量控制;C型:转动角度和成电阻值变化指数关系,θ=k10R,R=k’*lgθ,即刚开始旋转时电阻值变化较大,当转动角度到某一临界值时,电阻值变化趋缓,用字母Z(指数)表示。
电位器若按结构材料可分为线绕式、非线绕式两大类。
非线绕式电位器又分为实心、膜式两种。
按结构又分为带开关电位器、多联电位器、直滑碳膜电位器、微调电位器、多圈电位器等。
电位器A20K和B20K有什么区别可以通用吗。
A B C代表什么意思谁能用通俗的讲一下,不要讲专业术语听不懂?说白话。
电位器A20K和B20K是有区别的,如果对调节要求不高,还是可以替换,但还是要看应用场合。
电位器阻值范围摘要:一、电位器的基本概念与作用二、电位器的阻值范围含义与选择三、电位器阻值与实际应用关系的探讨正文:一、电位器的基本概念与作用电位器,又称为可调电阻,是一种电子元件,具有可调阻值特性。
它的工作原理是通过改变电阻丝的长度来调整阻值,从而实现对电路中电流、电压等参数的调节。
电位器广泛应用于各种电子设备中,如音响、仪器、电风扇等,以满足不同场合对电阻需求的变化。
二、电位器的阻值范围含义与选择电位器的阻值范围是指电阻丝在调整到最大和最小阻值时所覆盖的阻值区间。
例如,一款标称值为100K的电位器,其阻值范围理论上为0~100K。
在实际应用中,电位器的阻值选择需根据电路需求和设备性能来确定。
对于可调电位器的阻值选择,一般原则是:阻值应小于或等于负载设备的阻值,功率要大于负载设备的功率。
以电风扇为例,如果电位器的阻值过大,会导致电风扇转速过低;阻值过小,则可能导致电风扇转速过高。
因此,在选择电位器时,应根据负载设备的实际需求来确定合适的阻值。
三、电位器阻值与实际应用关系的探讨在实际应用中,电位器的阻值选择直接影响到电路的性能。
以音响设备为例,如果电位器的阻值选择不当,可能导致音质受损、设备容易过热等问题。
因此,在音响设备中,一般会选择阻值范围在27-30欧姆的电位器,以保证音响设备的性能和稳定性。
此外,在某些特定场合,如高精度仪器、传感器等,电位器的阻值选择尤为重要。
因为这些设备对电阻的稳定性、线性度等指标有较高要求,选用合适的电位器有助于提高测量精度、减少误差。
总之,电位器的阻值选择应根据实际应用需求和设备性能来确定,以实现最佳的使用效果。
电位器参数的标识方法通常采A6A2-CWZ3C用直接标注法,即用字母和数字直接将有关参数标注在电位器的壳体上,用以表示电位器的型号、类别、标称阻值、额定功率和误差等。
电位器的标称阻值的标识方法通常有两种:一种是在外壳上直接标出其电阻最大值,其电阻最小值一般视为零;另一种是用三位有效数字表示,前两位有效数字表示电阻的有效值,第三位数字表示倍率。
例如,标识为“332”的电位器,其最大阻值为:33 Xl02=3300Q=3.3kQ。
在选用电位器时,除了要注意其电阻值、额定功率、体积大小以及安装是否方便外,还要注意电位器阻值的变化规律。
几种常用的电位器1.线绕电位器线绕电位器是利用康铜丝或镍铬合金电阻丝绕在一个环状骨架上制成的。
这种电位器额定功率大(几瓦或数十瓦)、耐温高、耐磨性能好、噪声低,阻值可以调得很精确而且稳定性好。
它一般是直线式电位器,其型号为WX-×××。
线绕电位器的阻值范围比较小,一般为几十欧姆至几千欧姆之间,阻值允许偏差为±5%、±10%和±20%。
这种电位器通常用于电源调节或大电流分压电路中。
由于它是电阻丝绕制而成,其电感量较大,故线绕电位器很少用于高频电路。
线绕电位器的外形见图1-18。
2.碳膜电位器碳膜电位器的电阻体是用碳粉和树脂的混合物喷涂(蒸涂)在马蹄形胶木板上制成,碳膜涂有一层银粉,以确保碳膜片与引出线接触良好。
电位器的中间引线是由与轴相连的滑动簧片和电阻体胶木片上的接触环实现连接,碳膜电位器的外形、内部结枸及连接方式如图1-25所示。
碳膜电位器的型号为WTX×,其额定功率常用的有O.lW、0.25W和0.5W三种,最高工作电压为200V,电阻的标称阻值为510Q~5.1MQ。
碳膜电位器的优点是结构简单、成本低、噪声小、电阻范围宽、寿命长,其缺点是功率较小(一般小于2W,否则体积较大)、耐热及耐湿性能差、滑动噪声与温度系数也较大,在家用电器电路中应用广泛。
电阻器和电位器的主要特性参数电阻器和电位器的主要特性参数有:标称电阻值和容许偏差(误差);额定功率;最高工作电压;稳定性,噪声电动势,高频特性等。
1、标称阻值和容许偏差(1)线绕和固定或非绕电阻器的标称阻值,应符合表一报列数值之一(或表列数值再乘以10N,其中N为正数)(2)线绕电位器的标称阻值采用取E12、E6两个系列;容许偏差分为±10%、±5%、±2%、±1%、四种,后两种仅限必要时采用。
(3)非线绕电位器的标称阻值采取E12、E6两个系列;容许偏差分为±20%、±10%、±5%、三种,±5%、仅限必要时采用。
表一电阻器的标称值和容许偏差注:表中数字乘以10、10、10.......得出各种标称阻值。
Ω(4)标称阻值及容许偏差的表示法1)直标法直接把标称阻值和容许偏差印在电阻上。
规定Ω表示欧;KΩ表示千欧MΩ表示兆欧。
容许偏差用百分数表示如:100Ω±5%表示100欧,容许偏差为±5%;50KΩ表示50千欧,容许偏差为±10%;2MΩ表示2兆欧,容许偏差为20%。
2)文字符号法将标称阻值和容许偏差用文字、数字符号或两者有规律组合标志在电阻表面上。
3)色标法用色图和色点来表示电阻器的标称阻值及容许偏差,各种颜色表示的数值应符合表二规定表二电阻器的色标示例:1)在电阻体的一端标以彩色环,电阻的色标是由左向右排列的,图1的电阻为27000Ω±0.5%。
2)精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字,第4色环表示倍乘数,第5色环表示容许偏差,图2的电阻为17.5Ω±1%表示27000Ω±5% 表示17.5Ω±1%2、额定功率电阻器的额定功率是指电阻器在大气压力为(99.99±4)×10的3次方帕斯卡(750±30毫米小银柱)和在规定的温度条件下,长期连续负荷所容许消耗的最大功率。
电位器相连,引脚2与单片机的P1.1相连。
当脉冲电位器左旋或右旋时,P1.0和P1.1就会周期性地产生所示的波形,如果是12点的脉冲电位器旋转一圈就会产生12组这样的波形,24点的脉冲电位器就会产生24组这样的波形;一组波形(或一个周期)包含了4个工作状态。
因此只要检测出P1.0和P1.1的波形,就能识别脉冲电位器是否旋转是左旋还是右旋。
编辑本段识别进一步分析右的波形并按时间轴展开可以看出,虽然脉冲电位器左旋和右旋的波形都相同。
但左旋时,在第1状态,脚1先比脚2变为低电平;在第2状态,脚2也变为低电平;在第3状态,脚1先比脚2变为高电平;在第4状态,脚2也变为高电平;脉冲电位器右旋时,脚1和脚2输出波形的变化规律正好与左旋相反。
故可根据时间识别法(比较P1.0与P1.1低电平出现和结束的时差)来识别脉冲电位器是左旋还是右旋。
在动态扫描中,因采样频率操作速度等因素的影响,实际上很难测出P1.0和P1.1的波形;也很难测准P1.0与P1.1低电平出现和结束的时差,只能快速地对P1.0和P1.1电平采样。
对应图1所示波形按时间轴展开,每当P1.0和P1.1的组合电平依次为01 00 10 11四种状态码组成一个字节即4BH 时,就表示左旋一位音量减1。
而每当P1.0和P1.1的组合电平依次为10 00 01 11四种状态码组成一个字节即87H时;就表示右旋一位音量加1。
这里将“4BH”称为左旋一位的特征码,“87H”称为右旋一位的特征码。
编程的任务就是要在脉冲电位器旋转过程中识别出这两种特征码,并以此为依据,对音量进行增减控制。
实际编程时可以用不同的方法识别出这两种特征码。
但我们在实践中经过比较,用状态(位置)采样法实现编程是较为理想的一种方法。
这种方法对采样频率和操作速度没有特别要求,也可不用定时器和中断资源,只需在主程序里面就能完成,而且具有编程简单抗干扰能力强工作可靠的优点。
由于脉冲电位器在工作过程中有三种情形:一是没有被旋转而停留在某一状态(位置);二是虽然被旋转但没有完成一个周期(4个状态)而停留在某一状态;三是不停地被旋转而超过一个周期。
电位器阻值电位器阻值是指电位器内部的电阻大小,它是电位器的一个重要参数。
在电路中,电位器阻值的大小直接影响着电路的性能和稳定性。
本文将从电位器阻值的基本概念、计算方法和应用等方面进行探讨,以帮助读者更好地理解和应用电位器阻值。
一、电位器阻值的基本概念电位器是一种用于调节电路电阻的元件,它由一个可变电阻和两个固定电阻组成。
可变电阻是电位器的滑动端,通过调节滑动端的位置,可以改变电位器的有效电阻,从而改变电路中的电阻值。
固定电阻是电位器的两端,其阻值是固定不变的。
电位器的阻值可以分为两个部分:固定电阻和可变电阻。
固定电阻是电位器两端的电阻值,不可调节,通常用R1表示;可变电阻是滑动端与某一固定端之间的电阻值,可以通过调节滑动端的位置改变,通常用R2表示。
电位器的阻值等于固定电阻与可变电阻之和,即R=R1+R2。
电位器阻值的计算方法取决于电位器的类型和结构。
常见的电位器有可调电阻器、电位器和电位器(双轨)等。
1. 可调电阻器:可调电阻器是最简单的电位器,它由一个可变电阻和一个固定电阻组成。
可调电阻器的阻值可以通过旋钮或螺丝等调节装置进行调节。
可调电阻器的阻值范围可以根据具体的需求进行选择。
2. 电位器:电位器是一种常用的电阻调节元件,它由一个可变电阻和两个固定电阻组成。
电位器通常用于电路中的电压分压和电流调节等应用。
电位器的阻值可以通过滑动端的位置确定,滑动端越接近一个固定端,电位器的阻值越小,滑动端越接近另一个固定端,电位器的阻值越大。
3. 电位器(双轨):电位器(双轨)是一种特殊的电位器,它由两个可变电阻和两个固定电阻组成。
电位器(双轨)可以同时调节两个电阻的阻值,适用于一些特殊的电路调节需求。
根据不同的电位器类型和结构,可以采用不同的计算方法来计算电位器阻值。
在实际应用中,可以根据电路的要求选择合适的电位器类型和结构,并根据具体的电路参数进行计算。
三、电位器阻值的应用电位器阻值在电路中有着广泛的应用。
电位器是一种通用的机电元件,在仪器仪表和各种电子设备中已获得广泛应用。
由于电位器品种、结构、安装方式和技术参数繁多,电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。
从经济实用的观点出发,设计人员既要考虑到电位器的参数指标留有余量,又不能不切实际地提高指标要求。
若所选电位器的参数指标不足,将达不到设计要求或不能长期稳定工作。
另外,设计人员选型不当或不能正确使用、安装,也容易造成电位器性能下降,结构受损甚至毁坏失效。
合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性,因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。
为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流,为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使用电位器。
电位器的基本概念:电位器的定义:电位器是一种可调电子元件,它靠动触点在电阻体上移动,从而获得与电位器输入电压和动触点位移(或转角)成一定关系的电压输出。
电位器的分类:从构造形式来看,电位器可分为线绕电位器和非线绕电位器两大类。
(1)线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件,具有电阻温度系数低,电阻值稳定性好,功率负荷性大,工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性,同时多圈的电阻元件的感抗会呈现随频率增加而增加,因此高频性能差。
此外,还存在总阻值范围窄等缺点。
(2)非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法(如丝网印刷)涂覆在基体上再经固化而制成的电阻膜作为电阻体。
合成碳膜电位器能大规模生产,价格便宜,调节时噪声较小,优越的高频性能,还具有较小的电感量和分布容量,且工作寿命长,很少突然发生严重损坏,总阻值范围宽广。
线路设计人员总是首先想到选用碳膜电位器来作为在电子线路中改变电阻的经济方法。
电位器检验作业指导引言概述:电位器是一种常见的电子元件,用于调节电路中的电阻值。
在电子设备制造和维护过程中,电位器的质量检验是非常重要的环节。
本文将介绍电位器检验的作业指导,帮助读者了解如何正确进行电位器的质量检验。
一、外观检验1.1 外观质量:检查电位器外观是否完整,表面是否有划痕、变形等缺陷。
1.2 标识检查:确认电位器上的标识是否清晰可辨认,包括型号、规格、生产厂家等信息。
1.3 接线端子检查:检查电位器的接线端子是否完好,无松动、断裂等情况。
二、电性能检验2.1 静态电阻测量:使用万用表等工具测量电位器的静态电阻值,确保在规定范围内。
2.2 调节性能测试:通过旋转电位器的旋钮,观察电位器的调节性能是否正常,无卡滞、死点等现象。
2.3 温度特性测试:在不同温度条件下测试电位器的电阻值变化情况,确认其温度特性符合要求。
三、机械性能检验3.1 旋转力测试:测试电位器旋钮的旋转力是否符合标准要求,旋转是否灵活顺畅。
3.2 耐久性测试:通过多次旋转电位器的旋钮,测试其耐久性能,确保在长期使用中不会出现故障。
3.3 防尘防水性能测试:测试电位器的防尘防水性能,确保在恶劣环境下也能正常工作。
四、环境适应性检验4.1 温度适应性测试:在不同温度条件下测试电位器的工作性能,确认其能够适应各种环境温度。
4.2 湿度适应性测试:在高湿度环境下测试电位器的工作性能,确保其在潮湿环境下不会受到影响。
4.3 震动适应性测试:在震动条件下测试电位器的工作性能,确认其能够承受一定程度的震动。
五、安全性检验5.1 绝缘电阻测试:测试电位器的绝缘电阻,确保其绝缘性能符合安全标准。
5.2 泄漏电流测试:测试电位器的泄漏电流,确保在正常使用情况下不会出现泄漏电流。
5.3 安全可靠性测试:综合考虑电位器的各项性能指标,确认其在安全可靠性方面符合要求。
结论:通过以上详细的电位器检验作业指导,可以帮助操作人员正确、全面地进行电位器的质量检验,确保电位器在生产和使用过程中的稳定性和可靠性。
项目二电阻器和电位器的识别与检测我们是电阻家族的成员,是构成电子产品的主要元器件之一,在电路中主要用来控制电压和电流【本项目学习目标】●知道电阻器和电位器的作用及种类;●能描述电阻器和电位器的参数及参数标注方法,并正确识别其参数;●会正确识别各种电阻器及功用;●能正确筛选和检测各种电阻器、电位器;●能正确识别贴片电阻器参数。
任务一电阻器的认识任务描述在电子产品生产、检测维护中,会发现电路板上有很多电子元器件,这些元器件直接影响电子产品的正常工作,每一种元器件都有特定的功能和作用,我们必须清楚的认识这些元器件,才能使这些元器件的基本功能和作用得以充分的发挥,使电子产品能正常工作,所以我们先来认识一种叫电阻器的元件,它是电子产品中的主要元器件之一。
任务分析电阻器的种类多,外部特征各有不同,只有通过对电阻器表面的型号、参数的识别,才能灵活地使用各种电阻器,发挥电阻器在电路中应有的功能。
本任务就是通过观察电阻器的实物和图片,知道电阻器的作用、种类、参数及参数标注方法。
任务实施物体对电流通过的阻碍作用称为电阻,利用了这种阻碍作用做成的元件称为电阻器,电阻器在电路中具有分流、分压、绥冲、负载、保护、检测等作用。
活动一认识电阻器型号命名及电阻器种类、符号根据国标GB2471-81规定,固定电阻器型号命名由四个部分构成,如下所示:常用电阻器种类及在电路中的符号见表2-1。
表2-1 常用电阻器种类、符号种 类符 号实 物 外 形特 点固 定 电 阻 器碳膜电阻器是将碳在真空高温的条件下分解的结晶碳蒸镀沉积在陶瓷骨架上制成,引线两端都有端帽。
具有电压稳定性好,成本低,用量大的特点,但误差和噪音大金属膜电阻器是将金属或合金材料在真空高温的条件下加热蒸发沉积在陶瓷骨架上制成。
具有较高的耐高温性能、温度系数小、热稳定性好、噪声小、电压系数好等优点,但造价高,脉冲负荷稳定性差金属氧化膜电阻器是将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制成。
常规电位器的识别在家用电器和其他电子设备电路中,电位器的作用是用来分压、分流和用来作为变阻器。
电位器和电阻器一样其参数具有标称阻值、额定功率和误差等,同时还有阻值的变化规律。
本任务就是通过观察电位器的实物和图片,知道电位器的型号、种类、参数,并能用万用表检测电位器。
电位器常用于阻值经常调整且要求阻值稳定可靠的场合,在电路中主要通过改变阻值来调节电压和电流的大小,常用于各类需调整工作点、频率点的电子产品中。
那么常用到哪些电位器呢?下面让我们来逐一认识。
电位器是一种阻值可调的可变电阻器,它通过电刷在电阻体上的滑动来改变阻值,在结构上有三个引出端,其中两个为固定端,一个为滑动端(中间抽头),滑动端在两个固定端之间的电阻体上做接触滑动,使其与固定端之间的电阻发生改变。
认识电位器型号命名及电位器种类、符号根据国标规定,电位器型号命名由四个部分构成,如下所示:例如:WNM107表示直滑式精密类无机实芯电位器、WXJ2表示单圈旋转精密类线绕电位器、WH122表示合成碳膜电位器。
常用电位器种类及在电路中的符号见表1-1。
表1-1 常用电阻器种类、符号电路符号种类 实 物 外 形特 点基本符号带开关符号线 绕 电 位 器线绕电位器是用康铜丝和镍铬合金丝绕在一个环状支架上制成的,其特点是:功率大、耐高温、热稳定性好且噪声低,它的阻值变化是线性的,通常用于大电流调节电路中,由于电感量大,不宜用在高频电路场合碳 膜 电 位 器碳膜电位器的电阻体是在绝缘基体上蒸涂一层碳膜制成的,其特点是:结构简单、绝缘性好、噪声小且成本低,广泛用于家用电子产品中单 圈 和 多 圈 电 位 器普通电位器和一些精密电位器大部分多为单圈电位器,而多圈电位器的结构有两种:一是电位器的动接点沿着螺旋形的绕组作螺旋运动来调节阻值、二是通过蜗轮、蜗杆来传动,电位器的接触刷装在轮上并在电阻体上作圆周运动。
多圈电位器属于精密电位器,具有线性优良、能进行精细调整等优点,广泛用于对电阻进行精密调整的场合电路符号 种类 实 物 外 形特 点多圈 电位器单圈 电位器基本符号带开关符号单联和双联电位器单联电位器具有独立的转轴,而双联电位器是两个电位器装在同一个轴上,即同轴双联电位器,它可以减少电子元件个数,美化电子设备的外观有机实芯电位器有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉,经过热压,在基座上形成实芯电阻体,其特点是:结构简单、体积小、耐高温、阻值范围宽、可靠性高,缺点是耐压低、噪声大导电塑料电位器导电塑料电位器是将DAP(邻苯二甲酸二稀丙脂)电阻浆料覆在绝缘机体上,加热聚合成电阻膜,或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实芯体作为电阻体,其特点是:平滑性好、耐磨性好、寿命长、噪声小、可靠性极高、耐化学腐蚀。
一文看懂电位器上的数字字母标识
电位器在电路中的主要作用是调节电压与电流的大小。
在电位器上经常能够看到一些字母与数字的组合标识,这些数字指的是电位器的阻值与线性,但这些字母则意味着什幺呢?本文就将为大家答疑解惑,对普通电位器的A、B、C三种类型的区别进行介绍。
电位器的阻值线性是指电位器旋转角度(或行程)与作为分压器使用时输出电压的关系。
所谓A、B、C指的是电位器的不同线性。
电位器的阻值随滑动片接触点旋转角度之司的变化关系,这种关系在理论上可以是任何函数形式,但常见电位器的阻值线性有直线性变化型(B型)、指数变化型(A 型)、对数变化型(C型)。
A型
A型为指数式,指数式(反转对数式)电位器,在开始转动时,阻值变化很大。
而在转角越接近最大阻值一端时,阻值变化越小。
指数式(反转对数式)电位器,阻值按旋转角依指数关系变化,普遍用在音量控制电路中如收音机、录音机、电视机中的音量控制器。
因为人的听觉对声音的强弱,是依指数关系变化的,若调制音量随电阻阻值指数变化,这样人耳听到的声音就感觉平稳舒适。
所以这种电位器适用于音响电路的音调控制电路。
B型
直线式电位器:其电阻体上的导电物质分布均匀,单位长度的阻值大致相等,电阻值的变化与电位器的旋转角度成直线关系,多用于分压;阻值按旋转角度均匀变化,适合于分压、单调等方面调节作用。
一般电位器的线形用的比较多的就是这个。
C型。
电位器在外形与阻值上的区分
电位器在电路中的主要作用是对输出与输入关系进行调节,电位器的分类方式多种多样,每种分类方式都等分出不同的电位器种类,在本文中,小编将为大家介绍从外形与电阻值上,如何来对电位进行区分。
帮助各位新手充分理解电位器在电路中的作用。
按照外形区分
电位器的种类很多,分类方法也有所不同。
电位器的外形与电路图形符号如图1所示。
(图中电位器的电路符号用新标准规定字母RP表示,旧符号为W) 图1外形
图2图形符号
按照阻值区分
电位器按阻值变化特性分为A、B、C三型。
图3阻值变化特性曲线
A型:电阻值变化和转动角度成线性关系,即直线式电位器,用字母X表示。
其特点是旋动电位器轴,阻值变化均匀,R=k*θ。
电子设备中的分压电路多选用A型电位器。
线绕式电位器大多为A型电位器。
B型对数式电位器:用字母D表示。
其电阻体上的导电物质分布不均匀,刚开始转动时,阻值的变化较小;转动角度增大时,阻值的变化较大。
电位器的旋转角度与阻值的变化成对数关系,θ=klgR,即R=k*10θ,多用于音量控制;
C型:转动角度和成电阻值变化指数关系,θ=k10R,R=k*lgθ,即刚开始旋转时电阻值变化较大,当转动角度到某一临界值时,电阻值变化趋缓,用字母Z(指数)表示。
