实验七比例求和运算及微分运算电路

深圳大学实验报告课程名称:实验项目名称:学院:计算机与软件学院班级:实验时间:实验报告提交时间:一、实验目的1、掌握用集成运算放大电路组成比例、求和电路的特点及性能;2、掌握用运算放大器组成积分微分电路;3、学会上述电路的测试和分析方法。

二、实验仪器1、数字万用表2、双踪示波器3、信号发生器三、实验内容1. 电压跟随电路实验电路图 4-1如下,按表 4-1内容实验并测量记录。

2. 反相比例放大器实验电路如图 4-2所示, U0=-RF*Ui/R1,按表 4-2内容实验并测量记录。

3. 同相比例放大电路实验电路如图 4-3所示, U0=(1+RF/R1Ui,按表 4-3实验测量并记录。

4. 反相求和放大电路实验电路如图 4-4所示, U0=-RF(Ui1/R1+Ui2/R2,按表 4-4内容进行实验测量。

四、数据分析1. 电压跟随电路R L =∞:(误差如下-2V :(2.005-2 /2*100%=0.25% -0.5V :(0.502-0.5 /0.5*100%=0.4% 0 V: 0% -2V :(0.5-0.499 /0.5*100%=0.2% -2V :(1.002-1 /1*100%=0.2%RL=5K1:(误差如下-2V :(2.003-2 /2*100%=0.15%-0.5V :(0.502-0.5 /0.5*100%=0.4%0 V: 0%-2V :(0.5-0.499 /0.5*100%=0.2%-2V :(1.002-1 /1*100%=0.2%2. 反相比例放大器误差分析:30.05mV :17.3/0.3005/1000*100%=5.757%100mV : 21.1/1/1000*100%=2.11%300mV : 30.0/3/1000*100%=1%1000mV : 84/10/1000*100%=0.84%3000mV : 20030/30/1000*100%=66.767% 这个误差之所以这么大, 是因为电源是 12V ,所以输出电压不可能达到 30V ,最多是 12V 。

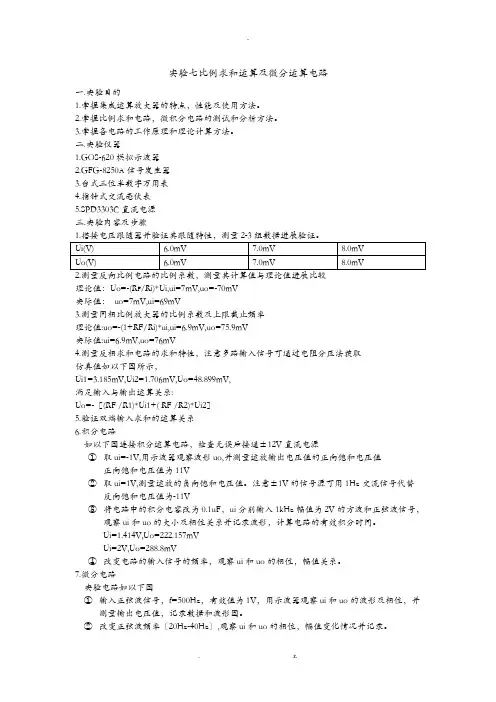

实验七比例求和运算及微分运算电路一.实验目的1.掌握集成运算放大器的特点，性能及使用方法。

2.掌握比例求和电路，微积分电路的测试和分析方法。

3.掌握各电路的工作原理和理论计算方法。

二.实验仪器1.GOS-620模拟示波器2.GFG-8250A信号发生器3.台式三位半数字万用表4.指针式交流毫伏表5.SPD3303C直流电源三.实验内容及步骤理论值：Uo=-(R F/Ri)*Ui,ui=7mV,uo=-70mV实际值：uo=7mV,ui=69mV3.测量同相比例放大器的比例系数及上限截止频率理论值:uo=-(1+RF/Ri)*ui,ui=6.9mV,uo=75.9mV实际值:ui=6.9mV,uo=76mV4.测量反相求和电路的求和特性，注意多路输入信号可通过电阻分压法获取仿真值如以下图所示，Ui1=3.185mV,Ui2=1.706mV,Uo=48.899mV,满足输入与输出运算关系:Uo=-［(RF /R1)*Ui1+( RF /R2)*Ui2］5.验证双端输入求和的运算关系6.积分电路如以下图连接积分运算电路，检查无误后接通±12V直流电源①取ui=-1V,用示波器观察波形uo,并测量运放输出电压值的正向饱和电压值正向饱和电压值为11V②取ui=1V,测量运放的负向饱和电压值。

注意±1V的信号源可用1Hz交流信号代替反向饱和电压值为-11V③将电路中的积分电容改为0.1uF，ui分别输入1kHz幅值为2V的方波和正弦波信号，观察ui和uo的大小及相位关系并记录波形，计算电路的有效积分时间。

Ui=1.414V,Uo=222.157mVUi=2V,Uo=288.8mV④改变电路的输入信号的频率，观察ui和uo的相位，幅值关系。

7.微分电路实验电路如以下图①输入正弦波信号，f=500Hz，有效值为1V，用示波器观察ui和uo的波形及相位，并测量输出电压值，记录数据和波形图。

②改变正弦波频率〔20Hz-40Hz〕,观察ui和uo的相位，幅值变化情况并记录。

实验四 比例求和运算电路一、实验目的1．掌握用集成运算放大器组成比例、求和电路的特点及性能。

2．学会上述电路的测试和分析方法。

二、实验仪器1.数字万用表2.信号发生器3.双踪示波器其中，模拟电子线路实验箱用到直流稳压电源模块，元器件模组以及“比例求和运算电路”模板。

三、实验原理（一）、比例运算电路 1．工作原理a ．反相比例运算,最小输入信号min i U 等条件来选择运算放大器和确定外围电路元件参数。

如下图所示。

10k Ω输入电压i U 经电阻R 1加到集成运放的反相输入端，其同相输入端经电阻R 2接地。

输出电压O U 经R F 接回到反相输入端。

通常有： R 2=R 1//R F 由于虚断，有 I +=0 ，则u +=-I +R 2=0。

又因虚短，可得：u -=u +=0 由于I -=0，则有i 1=i f ，可得：Fo1i R u u R u u -=---由此可求得反相比例运算电路的电压放大倍数为： ⎪⎪⎩⎪⎪⎨⎧==-==1i i if 1F i o uf R i uR R R u u A反相比例运算电路的输出电阻为：R of =0输入电阻为：R if =R 1b ．同相比例运算10k Ω输入电压i U 接至同相输入端，输出电压O U 通过电阻R F 仍接到反相输入端。

R 2的阻值应为R 2=R 1//R F 。

根据虚短和虚断的特点，可知I -=I +=0,则有 o Fu R R R u ⋅+=-11且 u -=u +=u i ，可得：i o Fu u R R R =⋅+111F i o uf R R 1u u A +==同相比例运算电路输入电阻为： ∞==iiif i u R 输出电阻： R of =0以上比例运算电路可以是交流运算，也可以是直流运算。

输入信号如果是直流，则需加调零电路。

如果是交流信号输入，则输入、输出端要加隔直电容，而调零电路可省略。

（二）求和运算电路 1．反相求和根据“虚短”、“虚断”的概念1212i i o Fu u uR R R +=- 1212()F F o i i R R u u u R R =-+当R 1=R 2=R ，则 12()F o i i R u u u R=-+四、实验内容及步骤1、.电压跟随电路实验电路如图1所示。

比例求和放大电路实验一、实验目的1、掌握用集成运算放大器组成比例、求和电路的特点及性能；2、学会上述电路的测试和分析方法；3、掌握各电路的工作方法。

二、实验仪器与设备三、实验原理实验采用LM324集成运算放大器和外接电阻、电容等构成基本运算电路。

运算放大器是具有高增益、高输入阻抗的直接耦合放大器。

它外加反馈网络后，可实现各种不同的电路功能。

如果反馈网络为线形电路，运算放大器可实现加、减、微分、积分运算；如果反馈网络为非线形电路，则可实现对数、乘法、除法等运算；除此之外还可组成各种波形发生器，如正弦波、三角波、脉冲发生器等。

1、电压跟随器图2.7.1 电压跟随器图 图2.7.2 反相比例反大器 电路如图2.7.1所示，设组件LM324为理想器件时，则o i v v =即输出电压跟随输入电压的变化。

2、反相比例运算在图2.7.2所示电路中，设组件LM324为理想器件时，则fo i 1R v v R =-其输入电阻if 1R R ≈，2f11R R R R =≈。

由上式可知，输出与输入反相，选择不同的电阻比值，就改变了运算放大器的闭环增益vf A 。

在选择电路参数时应考虑：（1）根据增益，确定f R 与1R 的比值，即vf f 1/A R R =-（2）具体确定f R 与1R 的值若f R 太大，则1R 也大，这样容易引起较大的失调温漂；若f R 太小，则1R 也小，输入电阻i R 也小，，不能满足高输入阻抗的要求。

一般取f R 为几十千欧～几百千欧。

若对放大器的输入电阻已有要求，则可根据i 1R R =，先定1R ，再求f R 。

（3）为减小偏置电流和温漂的影响，一般取2f1R R R =，由于反相比例运算电路属于电压负反馈，其输入、输出阻抗均较低。

3、同相比例放大器在图2.7.3所示电路中，设组件LM324为理想器件时，则f o i 11R v v R ⎛⎫=+ ⎪⎝⎭由上式可知，输出与输入同相，选择不同的电阻比值，就改变了运算放大器的闭环增益vf A 。

比例求和积分微分电路 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】报告课程名称：模拟电路实验名称：比例、求和、积分、微分电路学院：信息工程学院专业：班级： 3组号：指导教师：吴迪报告人：李子茜学号： 16实验时间： 2015 年 10 月 9 日星期五实验地点 N102实验报告提交时间： 2015 年 10 月 21 日一、实验目的1、掌握用集成运算放大电路组成比例、求和电路的特点及性能；2、掌握用运算放大器组成积分微分电路；3、学会上述电路的测试和分析方法二、实验仪器1、数字万用表2、双踪示波器3、信号发生器三、预习要求（1）复习比例、求和、积分微分电路的基本工作原理；（2）估算所有要填入表格的理论值；（3）拟定实验步骤，做好记录表格。

对于理想运放，当其工作在线性状态时，若U+≈U-,则这一特性称为理想运放输入端的“虚短路”特性；若I+=I-≈0,则这一特性称为理想运放输入端的“虚开路”特性。

四、实验内容1.熟悉电压跟随电路运算放大器UA741上的引脚排列如图5-5所示。

1和5为偏置（调零端），2为反向输入端，3为正向输入端，4为-Vcc，6为输出端，7接+Vcc，8为空脚。

电压跟随实验电路如图5-6所示。

按表5-18内容实验并测量记录。

注意：集成运放实验板上的+12V、-12V和GND孔必须与实验箱上电源部分的+12V、-12V和GND 孔连接，以保证集成运放的正常供电。

图5-5 UA741引脚排列图图5-6 电压跟随电路2.熟悉反相比例放大器反相比例放大电路的实验电路如图5-7，已知Uo=-RF*Ui/R1,按表5-19的实验内容测量并测量记录。

表5-7 反相比例放大电路3.熟悉同相比例放大电路同相比例放大电路的实验电路如图5-8所示。

U0=(1+R F/R1)U i,按表5-20的实验内容测量并记录。

图5-8 同相比例放大电路表5-20 同相比例放大电路测试表实验电路如图5-9所示。

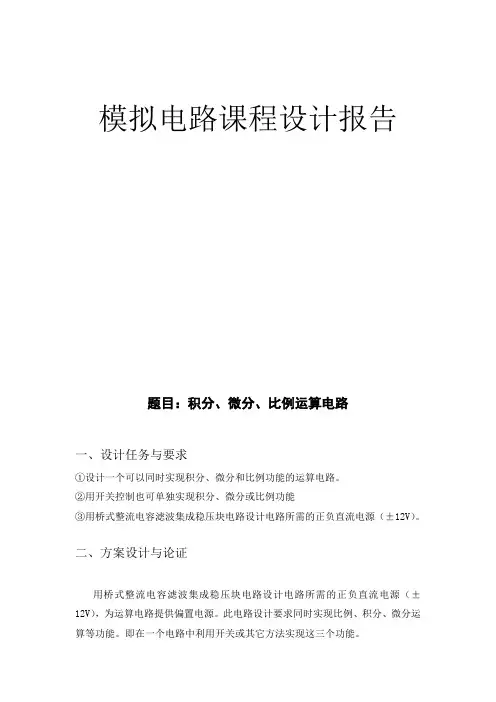

模拟电路课程设计报告题目：积分、微分、比例运算电路一、设计任务与要求①设计一个可以同时实现积分、微分和比例功能的运算电路。

②用开关控制也可单独实现积分、微分或比例功能③用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。

二、方案设计与论证用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V），为运算电路提供偏置电源。

此电路设计要求同时实现比例、积分、微分运算等功能。

即在一个电路中利用开关或其它方法实现这三个功能。

方案一：用三个Ua741分别实现积分、微分和比例功能，在另外加一个Ua741构成比例求和运算电路，由于要单独实现这三个功能，因此在积分、微分和比例运算电路中再加入三个开关控制三个电路的导通与截止，从而达到实验要求。

缺点：开关线路太多，易产生接触电阻，增大误差。

此运算电路结构复杂，所需元器件多，制作难度大，成本较高。

并且由于用同一个信号源且所用频率不一样，因此难以调节。

流程图如下：图1方案二:用一个Ua741和四个开关一起实现积分、微分和比例功能，并且能够单独实现积分、微分或比例功能。

优点：电路简单，所需成本较低。

电路图如下：积分运算电路 微分运算电路 比例运算电路 比例求和运算电路图2三、单元电路设计与参数计算1、桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V ）。

其流程图为：图3直流电源电路图如下：电源变压器整流电路滤波电路稳压电路V1220 Vrms 50 Hz0¡ã U11_AMP T17.321D21N4007D31N4007D41N4007C13.3mF C23.3mF C3220nFC4220nF C5470nFC6470nF C7220uFC8220uFU2LM7812CTLINE VREGCOMMONVOLTAGEU3LM7912CTLINEVREGCOMMON VOLTAGE D51N4007D61N4007LED2LED1R11k¦¸R21k¦¸2345D11N40071516671417图4原理分析： (1)电源变压器：由于要产生±12V 的电压，所以在选择变压器时变压后副边电压应大于24V,由现有的器材可选变压后副边电压为30V 的变压器。

实验六 比例求和运算及微积分电路一、实验目的1、掌握集成运算放大器的特点，性能及使用方法。

2、掌握比例求和电路的测试及分析方法。

3、掌握各电路的功能工作原理和计算方法。

二、实验仪器 1、数字万用表 2、信号发生器 3、示波器4、交流毫伏表5、直流稳压电源 三、实验内容 1、电压跟随器验证电压跟随器的电压跟随特性。

（此电路经常用于多级放大器的第一级，起阻抗匹配作用）经测量Ui=Uo=14.142mV2、反相比例电路验证反相比例运算电路的输入与输出的关系为：i ifo U R R U -= 电路图如下：经验证Uo=10Ui=141.406mV3、同相比例放大器验证同相比例放大电路输入与输出之间的关系：Ui R Rf U o ⎪⎪⎭⎫⎝⎛+=11 电路图如下：测得Ui=14.142mV Uo=155.546mV Uo=101Ui4、反相求和电路验证反相求和电路的输入与输出之间的关系式：)2211(U Ui R Rf Ui R Rf o +-=电路图如下图所示：由图可知：Ui1=6.955mV, Ui2=2.303mV, Uo=92.564mV验证92.564mV = -【（R3/R4）6.955+（R3/R1）2.303】mV5、加减运算放大电路验证其输入输出之间的关系式：)12(1Ui Ui R RfUo -=电路图如下图所示：实验测得：Ui1=6.978mV Ui2=2.318mV Uo=46.655mV 可验证Uo=10(6.978-2.318)6、积分电路连接积分电路，检查无误之后接通12±V 直流电源。

①取Ui=-1V ，用示波器观察波形Uo ，并且测量运放输出电压的正向饱和电压值。

②取Ui=1V ，测量运放的负向饱和电压值③将电路中的积分电容改为0.1微法，Ui 分别输入1KHz 幅值为2V 的方波和正弦信号，观察Ui 和Uo 的大小及相位关系，并记录波形，计算电路的有效积分时间。

毕业设计---（比例求和运算电路实验总结）在做比例求和运算电路的实验前,我们小组成员都以为不会很难做,就像以前做物理实验一样,做完实验，然后两下子就将实验报告做完.直到做完测试实验时,我们才知道其实并不容易做，毕竟我们小组选择了这个实验电路----（比例求和运算电路）,但学到的知识与难度成正比,使我们受益匪浅.
在做实验前,一定要将网上搜的知识以及老师给予的知识给吃透,因为这是做实验的基础,否则，在做实验时就容易出现错误的接线，这将使你在做实验时的难度加大,浪费做实验的宝贵时间.比如接电压跟随器里面的电路实验,你要清楚各种电路接法,如果你不清楚,在做实验时才去摸索,这将使你极大地浪费时间,使你事倍功半.做实验时,一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,弄明白,实验后,还要复习,思考,这样,你的印象才深刻,记得才牢固,否则,过后不久你就会忘得一干二净,这还不如不做.做实验时,老师还会根据自己的亲身体会,将一些课本上没有的知识教给我们,拓宽我们的眼界,使我们认识到这门课程在生活中的应用是那么的广泛.。

实验七 比例求和运算电路一、实验目的1. 掌握用集成运算放大器组成比例、求和电路的特点及性能。

2. 学会上述电路的测试和分析方法。

二、实验器材（型号）1. 数字万用表UT562. 电子线路实验学习机三、实验原理集成运放的应用首先表现在它能构成各种电路上，运算电路的输出电压是输入电压某种运算的结果，介绍比例、加减等基本运算电路。

（1）运算电路：（2）描述方法：运算关系式 u O ＝f (u I)（3）分析方法：“虚短”和“虚断”是基本出发点。

1. 理想运放的参数特点A od 、 r id 、f H 均为无穷大，r o 、失调电压及其温漂、失调电流及其温漂、噪声均为0。

电路特征：引入电压负反馈。

集成运放的线性工作区: ouO u A u u +-==∞-可得0u u +--=即u u +-=。

又因i r =∞，可得运放的输入电流i=0。

利用运放在线性应用时u u +-=和i=0这两个特点来分析处理问题，所得结果与实际情况相当一致，不会带来明显的误差。

u o图3-7-1 理想运放电路1. 基本运算电路 （1）反相比例电路io F F F u u i R R R=-=-（3-7-1）可见，由于电路中引入深度负反馈，使闭环放大倍数uF A 完全由反馈元件值确定。

改变比值R F /R ，可灵活地改变uF A 的大小。

式中的负号表示o u 与i u 反相。

平衡电阻R P =R F //R 。

R P 为了减小输入级偏置电流引起的运算误差。

图3-7-2 反相比例电路（2）反相加法电路1212()F F o i i R Ru u u R R =-+ （3-7-3） 若取R 1=R 2=R ，则有图3-7-3 反相加法电路121()FO i i R u u u R =-+ （3-7-4） 此电路的输入信号不限于两路，根据需要可扩展为多路。

（3）同相比例电路和电压跟随器u图3-7-4 同相比例电路o FRu u R R -=+因此为 i Fo u RR u )1(+= （3-7-5） 电路的闭环放大倍数为ui u i uo1FuF R A R=+（3-7-6） 上式表明，同相比例电路的输出电压o u 与输入电压i u 同相位，而且电压放大倍数总是大于1。

比例运算电路实验总结
一、实验目的
本实验的目的是通过实验学习比例运算电路的基本原理、结构和工作原理，了解比例运算电路的应用场景和特点，掌握比例运算电路的设计方法和调试技巧。

二、实验原理
比例运算电路是一种基本的电子电路，它的主要作用是将输入信号的幅值按照一定比例放大或缩小，并输出到下一级电路中。

比例运算电路通常由运算放大器、反馈电阻和输入电阻组成，其中运算放大器是比例运算电路的核心部件，它具有高增益、高输入阻抗和低输出阻抗等特点，可以实现信号的放大、滤波、积分、微分等功能。

三、实验步骤
1. 按照电路图连接电路，注意电路的接线正确性和稳定性。

2. 调节电源电压和电阻值，使得电路工作在合适的工作区间内。

3. 测量电路的输入电压和输出电压，并记录数据。

4. 根据测量结果计算电路的放大倍数和增益，分析电路的工作特点和性能。

5. 调试电路，优化电路的性能和稳定性，使得电路工作更加稳定和可靠。

四、实验结果
在实验中，我们成功地搭建了比例运算电路，测量了电路的输入电压和输出电压，并计算了电路的放大倍数和增益。

通过实验，我们深入了解了比例运算电路的原理和结构，掌握了比例运算电路的设计方法和调试技巧，为今后的学习和实践奠定了基础。

五、实验心得
通过本次实验，我深刻认识到比例运算电路在电子电路中的重要作用和应用价值，掌握了比例运算电路的基本原理和设计方法，提高了自己的实验能力和实践能力。

在今后的学习和实践中，我将继续深入研究比例运算电路的相关知识，不断提高自己的电子技术水平和创新能力。

深圳大学实验报告课程名称：电路与电子学实验项目名称：比例、求和、积分、微分电路学院：专业：指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一、实验目的1、掌握用集成运算放大电路组成比例、求和电路的特点及性能；2、掌握用运算放大器组成积分微分电路；3、学会上述电路的测试和分析方法二、实验环境1、数字万用表2、双踪示波器3、信号发生器三、实验内容与步骤：1.电压跟随电路实验电路图如下，按表1内容实验并测量记录。

V i(V) -2 -0.5 0 +0.5 1R L=∞V0(V)R L=5.1KΩ2.反相比例放大器实验电路如图，U0=-R F*U i/R1,按表2内容实验并测量记录。

表23.同相比例放大电路实验电路如下所示，U 0=(1+R F /R 1)U i ,按表3实验测量并记录。

直流输入电压V i (mV)30 100 300 1000 3000 输出电压V 0理论估算(V)实际值(V) 误差（mV ）4.反相求和放大电路直流输入电压V i (mV)30 100 300 1000 3000 输出电压V 0理论估算(V)实际值（V ）误差(mV)实验电路如图，U0=-RF(Ui1/R1+Ui2/R2),按表4内容进行实验测量。

Vi1(V) 0.3 -0.3Vi2(V) 0.2 0.2V0(V)V0估(V)表4四、实验结果与数据分析：五、实验体会及自我评价：六、诚信承诺：本人郑重承诺在完成该项目的过程中不发生任何不诚信现象，一切不诚信所导致的后果均由本人承担。

签名：2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。

第一节基本运算电路一、比例运算电路比例运算电路有反相输入、同相输入和差动输入三种基本形式。

1．反相比例运算电路·平衡电阻――使两个差分对管基极对地的电阻一致，故R2的阻值为R 2＝R1//RF反相比例运算电路·虚地概念运放的反相输入端电位约等于零，如同接地一样。

“虚地”是反相比例运算电路的一个重要特点。

可求得反相比例运算放大电路的输出电压与输入电压的关系为反相比例运算电路的输入电阻：由于反相输入端为“虚地”，显然电路的输入电阻为 Ri ＝R1。

反相比例运算电路有如下几个特点：①输出电压与输入电压反相，且与RF 与R1的比值成正比，与运放内部各项参数无关。

当R F ＝R1时，uO＝－uI，称为反相器。

②输入电阻Ri＝R1，只决定于R1，一般情况下反相比例运算电路的输入电阻比较低。

③由于同相输入端接地，反相输入端为“虚地”，因此反相比例运算电路没有共模输入信号，故对运放的共模抑制比要求相对比较低。

2．同相比例运算电路利用“虚短”和“虚断”，可得输出电压与输入电压的关系为同相比例运算电路有如下几个特点：①输出电压与输入电压同相，且与RF 与R1的比值成正比，电压放大倍数当R f ＝∞或R1＝0时，则uO＝uI。

这种电路的输出电压与输入电压幅度相等、相位相同，称为电压跟随器，又称为同相跟随器。

②同相比例运算电路的输入电阻很高。

由于电路存在很深的负反馈实际的输入电阻要比Rid高很多倍。

③同相比例运算电路由于u＋＝u－而u＋＝uI，因此同相比例运算电路输入端本身加有共模输入电压uIC ＝uI。

故对运放的共模抑制比相对要求高。

无论是反相比例运算电路还是同相比例运算电路由于引入的是电压负反馈（详细分析见第七章），所以输出电阻Ro很低。

3．差分比例运算电路利用“虚短”和“虚断”，即i＋＝i－＝0、u＋＝u－，应用叠加定理可求得当满足条件R1＝R2、RF＝R3时，电路的输出电压与两个输入电压之差成正比，实现了差分比例运算。
