同相输入比例运算电路(终稿)1

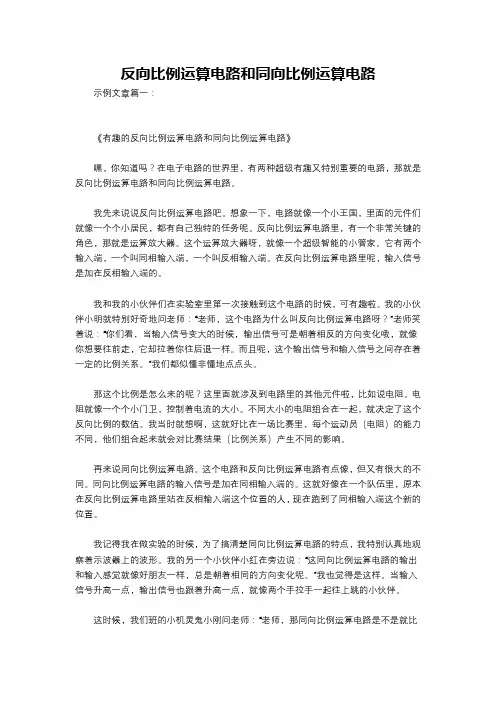

反向比例运算电路和同向比例运算电路示例文章篇一：《有趣的反向比例运算电路和同向比例运算电路》嘿，你知道吗？在电子电路的世界里，有两种超级有趣又特别重要的电路，那就是反向比例运算电路和同向比例运算电路。

我先来说说反向比例运算电路吧。

想象一下，电路就像一个小王国，里面的元件们就像一个个小居民，都有自己独特的任务呢。

反向比例运算电路里，有一个非常关键的角色，那就是运算放大器。

这个运算放大器呀，就像一个超级智能的小管家。

它有两个输入端，一个叫同相输入端，一个叫反相输入端。

在反向比例运算电路里呢，输入信号是加在反相输入端的。

我和我的小伙伴们在实验室里第一次接触到这个电路的时候，可有趣啦。

我的小伙伴小明就特别好奇地问老师：“老师，这个电路为什么叫反向比例运算电路呀？”老师笑着说：“你们看，当输入信号变大的时候，输出信号可是朝着相反的方向变化哦，就像你想要往前走，它却拉着你往后退一样。

而且呢，这个输出信号和输入信号之间存在着一定的比例关系。

”我们都似懂非懂地点点头。

那这个比例是怎么来的呢？这里面就涉及到电路里的其他元件啦，比如说电阻。

电阻就像一个个小门卫，控制着电流的大小。

不同大小的电阻组合在一起，就决定了这个反向比例的数值。

我当时就想啊，这就好比在一场比赛里，每个运动员（电阻）的能力不同，他们组合起来就会对比赛结果（比例关系）产生不同的影响。

再来说同向比例运算电路。

这个电路和反向比例运算电路有点像，但又有很大的不同。

同向比例运算电路的输入信号是加在同相输入端的。

这就好像在一个队伍里，原本在反向比例运算电路里站在反相输入端这个位置的人，现在跑到了同相输入端这个新的位置。

我记得我在做实验的时候，为了搞清楚同向比例运算电路的特点，我特别认真地观察着示波器上的波形。

我的另一个小伙伴小红在旁边说：“这同向比例运算电路的输出和输入感觉就像好朋友一样，总是朝着相同的方向变化呢。

”我也觉得是这样。

当输入信号升高一点，输出信号也跟着升高一点，就像两个手拉手一起往上跳的小伙伴。

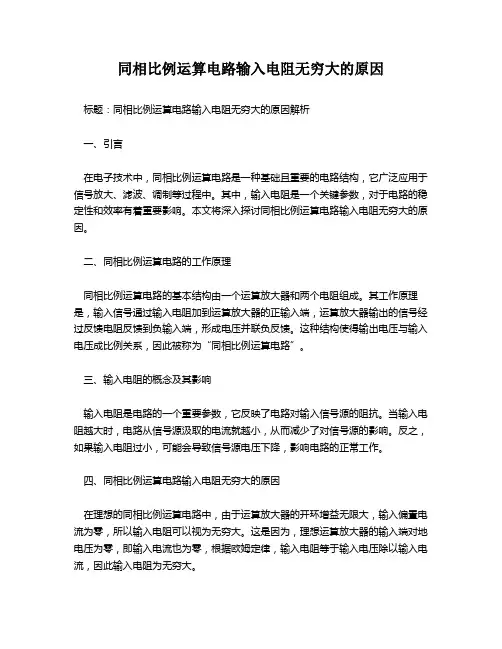

同相比例运算电路输入电阻无穷大的原因标题：同相比例运算电路输入电阻无穷大的原因解析一、引言在电子技术中，同相比例运算电路是一种基础且重要的电路结构，它广泛应用于信号放大、滤波、调制等过程中。

其中，输入电阻是一个关键参数，对于电路的稳定性和效率有着重要影响。

本文将深入探讨同相比例运算电路输入电阻无穷大的原因。

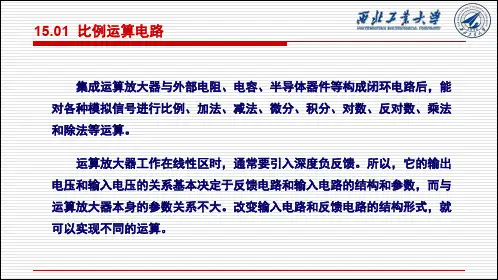

二、同相比例运算电路的工作原理同相比例运算电路的基本结构由一个运算放大器和两个电阻组成。

其工作原理是，输入信号通过输入电阻加到运算放大器的正输入端，运算放大器输出的信号经过反馈电阻反馈到负输入端，形成电压并联负反馈。

这种结构使得输出电压与输入电压成比例关系，因此被称为“同相比例运算电路”。

三、输入电阻的概念及其影响输入电阻是电路的一个重要参数，它反映了电路对输入信号源的阻抗。

当输入电阻越大时，电路从信号源汲取的电流就越小，从而减少了对信号源的影响。

反之，如果输入电阻过小，可能会导致信号源电压下降，影响电路的正常工作。

四、同相比例运算电路输入电阻无穷大的原因在理想的同相比例运算电路中，由于运算放大器的开环增益无限大，输入偏置电流为零，所以输入电阻可以视为无穷大。

这是因为，理想运算放大器的输入端对地电压为零，即输入电流也为零，根据欧姆定律，输入电阻等于输入电压除以输入电流，因此输入电阻为无穷大。

五、结论综上所述，同相比例运算电路的输入电阻无穷大主要是因为理想运算放大器的特性决定的。

这一特性使得电路在获取输入信号时几乎不消耗任何电流，从而最大程度地保护了信号源，提高了电路的稳定性。

然而，在实际应用中，由于不存在理想的运算放大器，因此输入电阻通常是有限的，但仍然可以设计得相对较大，以满足电路的需求。

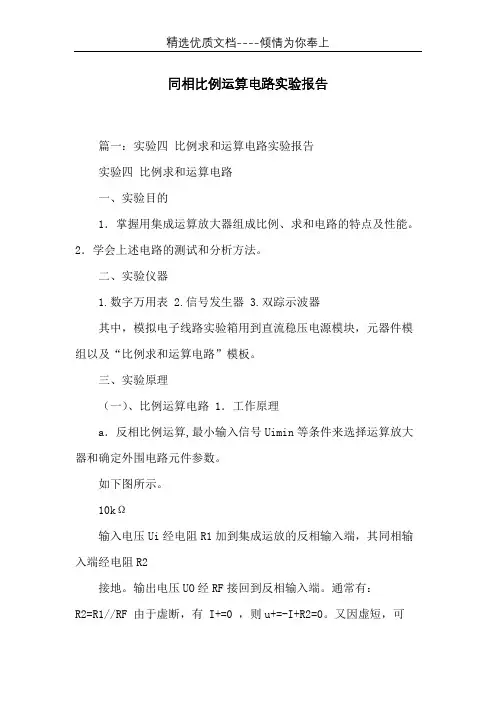

同相比例运算电路实验报告篇一：实验四比例求和运算电路实验报告实验四比例求和运算电路一、实验目的1．掌握用集成运算放大器组成比例、求和电路的特点及性能。

2．学会上述电路的测试和分析方法。

二、实验仪器1.数字万用表2.信号发生器3.双踪示波器其中，模拟电子线路实验箱用到直流稳压电源模块，元器件模组以及“比例求和运算电路”模板。

三、实验原理（一）、比例运算电路 1．工作原理a．反相比例运算,最小输入信号Uimin等条件来选择运算放大器和确定外围电路元件参数。

如下图所示。

10kΩ输入电压Ui经电阻R1加到集成运放的反相输入端，其同相输入端经电阻R2接地。

输出电压UO经RF接回到反相输入端。

通常有：R2=R1//RF 由于虚断，有 I+=0 ，则u+=-I+R2=0。

又因虚短，可得：u-=u+=0由于I-=0，则有i1=if，可得：ui?u?u??uo? R1RFuoRF?A????ufuR1 i由此可求得反相比例运算电路的电压放大倍数为： ??u?Rif?i?R1?ii?反相比例运算电路的输出电阻为：Rof=0输入电阻为：Rif=R1b．同相比例运算10kΩ输入电压Ui接至同相输入端，输出电压UO通过电阻RF仍接到反相输入端。

R2的阻值应为R2=R1//RF。

根据虚短和虚断的特点，可知I-=I+=0,则有 u??且 u-=u+=ui，可得：R1?uo?uiR1?RFAuf?R1?uoR1?RFuoR?1?F uiR1同相比例运算电路输入电阻为： Rif?输出电阻： Rof=0ui?? ii以上比例运算电路可以是交流运算，也可以是直流运算。

输入信号如果是直流，则需加调零电路。

如果是交流信号输入，则输入、输出端要加隔直电容，而调零电路可省略。

（二）求和运算电路 1．反相求和根据“虚短”、“虚断”的概念RRui1ui2u???o uo??(Fui1?Fui2)R1R2R1R2RF当R1=R2=R，则 uo??RF(ui1?ui2)R四、实验内容及步骤1、.电压跟随电路实验电路如图1所示。

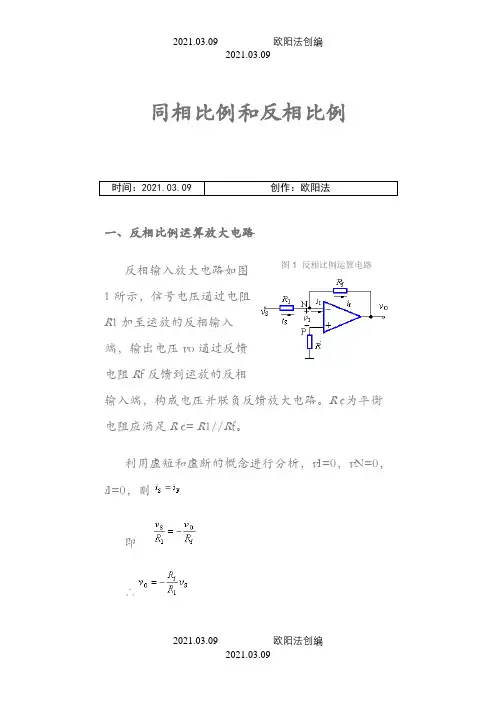

同相比例和反相比例时间：2021.03.09 创作：欧阳法一、反相比例运算放大电路图 1 反相比例运算电路反相输入放大电路如图1所示，信号电压通过电阻R1加至运放的反相输入端，输出电压v o通过反馈电阻R f反馈到运放的反相输入端，构成电压并联负反馈放大电路。

R¢为平衡电阻应满足R¢= R1//R f。

利用虚短和虚断的概念进行分析，v I=0，v N=0，i I=0，则即∴该电路实现反相比例运算。

反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。

2．v N= v P，而v P=0，反相端N没有真正接地，故称虚地点。

3．电路在深度负反馈条件下，电路的输入电阻为R1，输出电阻近似为零。

二、同相比例运算电路图 1 同相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S加到运放的同相输入端，输出电压v o通过电阻R1和R f反馈到运放的反相输入端，构成电压串联负反馈放大电路。

根据虚短、虚断的概念有v N= v P= v S，i1= i f于是求得所以该电路实现同相比例运算。

同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。

2．由于v N= v P= v S，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。

三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负图 1 加法运算电路反馈电路。

由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。

利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出若R1= R2= R f，则上式变为–v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符合常规的算术加法。

该加法电路可以推广到对多个信号求和。

从运放两端直流电阻平衡的要求出发，应取R´= R1//R2//R f。

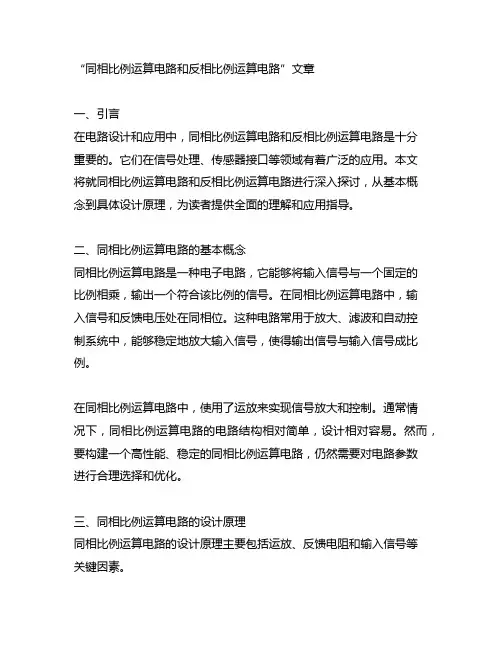

“同相比例运算电路和反相比例运算电路”文章一、引言在电路设计和应用中，同相比例运算电路和反相比例运算电路是十分重要的。

它们在信号处理、传感器接口等领域有着广泛的应用。

本文将就同相比例运算电路和反相比例运算电路进行深入探讨，从基本概念到具体设计原理，为读者提供全面的理解和应用指导。

二、同相比例运算电路的基本概念同相比例运算电路是一种电子电路，它能够将输入信号与一个固定的比例相乘，输出一个符合该比例的信号。

在同相比例运算电路中，输入信号和反馈电压处在同相位。

这种电路常用于放大、滤波和自动控制系统中，能够稳定地放大输入信号，使得输出信号与输入信号成比例。

在同相比例运算电路中，使用了运放来实现信号放大和控制。

通常情况下，同相比例运算电路的电路结构相对简单，设计相对容易。

然而，要构建一个高性能、稳定的同相比例运算电路，仍然需要对电路参数进行合理选择和优化。

三、同相比例运算电路的设计原理同相比例运算电路的设计原理主要包括运放、反馈电阻和输入信号等关键因素。

1. 运放的选择：选择合适的运放对于同相比例运算电路至关重要。

常用的运放有理想运放和实际运放两种，每种运放都有其适用的范围和性能特点。

在设计同相比例运算电路时，需要根据实际应用需求选择合适的运放。

2. 反馈电阻的选择：反馈电阻决定了同相比例运算电路的放大倍数。

通过合理选择反馈电阻，可以实现不同的放大倍数，满足不同的应用需求。

反馈电阻的稳定性和温度特性也需要考虑在内。

3. 输入信号的处理：输入信号的幅度和频率范围也是影响同相比例运算电路设计的重要因素。

对于不同幅度和频率的输入信号，需要进行合适的处理和滤波，以保证同相比例运算电路的稳定性和性能。

同相比例运算电路设计的关键在于综合考虑这些因素，通过合理的电路参数选择和设计，实现期望的电路功能和性能。

四、反相比例运算电路的基本概念反相比例运算电路与同相比例运算电路相似，都是一种能够进行输入信号放大的电路。

与同相比例运算电路不同的是，反相比例运算电路中输入信号和反馈电压处于反相位。

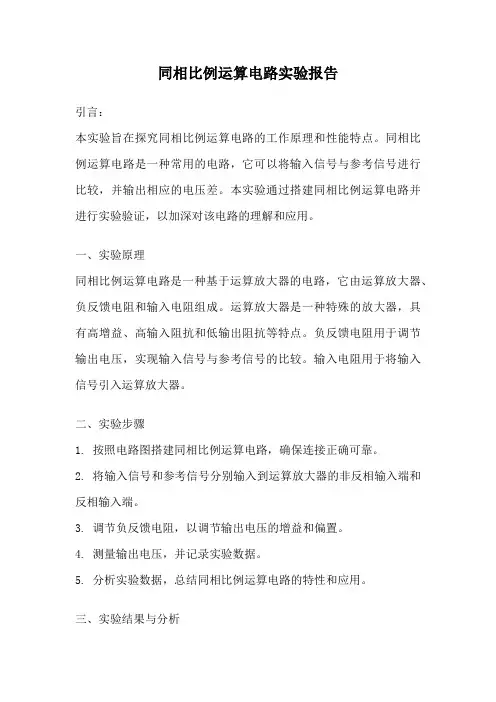

同相比例运算电路实验报告引言：本实验旨在探究同相比例运算电路的工作原理和性能特点。

同相比例运算电路是一种常用的电路，它可以将输入信号与参考信号进行比较，并输出相应的电压差。

本实验通过搭建同相比例运算电路并进行实验验证，以加深对该电路的理解和应用。

一、实验原理同相比例运算电路是一种基于运算放大器的电路，它由运算放大器、负反馈电阻和输入电阻组成。

运算放大器是一种特殊的放大器，具有高增益、高输入阻抗和低输出阻抗等特点。

负反馈电阻用于调节输出电压，实现输入信号与参考信号的比较。

输入电阻用于将输入信号引入运算放大器。

二、实验步骤1. 按照电路图搭建同相比例运算电路，确保连接正确可靠。

2. 将输入信号和参考信号分别输入到运算放大器的非反相输入端和反相输入端。

3. 调节负反馈电阻，以调节输出电压的增益和偏置。

4. 测量输出电压，并记录实验数据。

5. 分析实验数据，总结同相比例运算电路的特性和应用。

三、实验结果与分析通过实验测量，我们得到了一系列输入信号和相应的输出电压数据。

根据数据分析，我们发现同相比例运算电路具有以下特点：1. 输出电压与输入信号成正比，即同相比例。

2. 输出电压与参考信号成反比，即反相比例。

3. 输出电压与负反馈电阻的阻值有关，可以通过调节负反馈电阻来改变输出电压的增益和偏置。

四、实验总结本实验通过搭建同相比例运算电路并进行实验验证，我们深入了解了该电路的工作原理和性能特点。

同相比例运算电路在实际应用中具有广泛的用途，例如在传感器信号处理、电压比较和电路调节等领域都有重要的应用。

掌握了同相比例运算电路的原理和使用方法，可以为我们解决实际问题提供有效的工具和方法。

结语：通过本次实验，我们对同相比例运算电路有了更深入的了解。

同相比例运算电路具有简单、稳定和可靠的特点，是一种常用的电路。

在今后的学习和实践中，我们将进一步探索运算放大器的应用，并不断完善和提高自己的电路设计和调试能力。

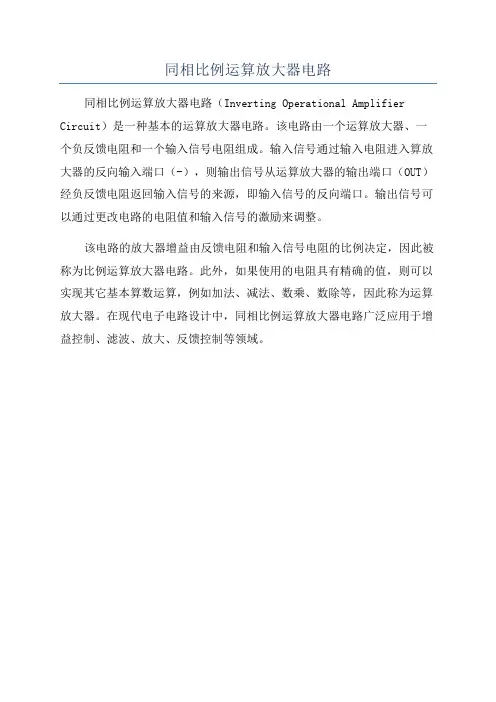

同相比例运算放大器电路
同相比例运算放大器电路（Inverting Operational Amplifier Circuit）是一种基本的运算放大器电路。

该电路由一个运算放大器、一个负反馈电阻和一个输入信号电阻组成。

输入信号通过输入电阻进入算放大器的反向输入端口（-），则输出信号从运算放大器的输出端口（OUT）经负反馈电阻返回输入信号的来源，即输入信号的反向端口。

输出信号可以通过更改电路的电阻值和输入信号的激励来调整。

该电路的放大器增益由反馈电阻和输入信号电阻的比例决定，因此被称为比例运算放大器电路。

此外，如果使用的电阻具有精确的值，则可以实现其它基本算数运算，例如加法、减法、数乘、数除等，因此称为运算放大器。

在现代电子电路设计中，同相比例运算放大器电路广泛应用于增益控制、滤波、放大、反馈控制等领域。

同相输入比例运算电路、加法运算电路减法运算电路案例分析1.同相输入比例运算电路电路如图3.7(a)所示。

(a) 同相输入比例运算电路 (b)电压跟随器图3.7 比例运算电路根据运放工作在线性区的两条分析依据可知：f 1i i =，i u u u ==+-而FoF o f 1110R u u R u u i R u R u i i i-=-=-=-=--由此可得：i u R R u ⎪⎪⎭⎫⎝⎛+=1F o 1 输出电压与输入电压的相位相同。

同反相输入比例运算电路一样，为了提高差动电路的对称性，平衡电阻F 1p //R R R =。

闭环电压放大倍数为：1F o 1R R u u A i uf +==可见同相比例运算电路的闭环电压放大倍数必定大于或等于1。

当0f =R 或∞=1R 时，i u u =o ，即1=uf A ，这时输出电压跟随输入电压作相同的变化，称为电压跟随器，电路如图3.7(b)所示。

2.加法运算电路加法运算电路如图3.8(a)图所示。

(a) 加法运算电路 (b)减法电路图3.8 加减运算电路根据运放工作在线性区的两条分析依据可知：21f i i i +=111R u i i =，222R u i i =，F o f R u i -= 由此可得：)(22F 11F o i i u R Ru R R u +-= 若F 21R R R ==，则：)(21o i i u u u +-=可见输出电压与两个输入电压之间是一种反相输入加法运算关系。

这一运算关系可推广到有更多个信号输入的情况。

平衡电阻F 21p ////R R R R =。

3.减法运算电路减法电路如图3.8(b)图所示。

由叠加定理：u i 1单独作用时为反相输入比例运算电路，其输出电压为：11F oi u R Ru -=' u i 2单独作用时为同相输入比例运算，其输出电压为： 23231F o 1i u R R R R R u +⎪⎪⎭⎫ ⎝⎛+='' u i 1和u i 2共同作用时，输出电压为：23231F 11F o oo 1i i u R R R R R u R R u u u +⎪⎪⎭⎫ ⎝⎛++-=''+'= 若∞=3R （断开），则：21F 11F o 1i i u R R u R R u ⎪⎪⎭⎫ ⎝⎛++-= 若21R R =，且F 3R R =，则：)(121Fo i i u u R R u -=若F 321R R R R ===，则：12o i i u u u -=由此可见，输出电压与两个输入电压之差成正比，实现了减法运算。

同相比例运算电路的输入电流对于比例运算电路而言，输入电流至关重要。

输入电流是比例运算电路中最重要的因素，也是其性能最显著的参数。

本文从比例运算电路的结构、工作原理、输入电流长度及比例系数等方面探讨输入电流。

一、比例运算电路结构比例运算电路(Potentiometer)是一种经典的电路设计，由电位器、调节装置和电阻组成，电位器的输出电压与电阻的比例依赖于调节装置的位置。

另外，它还具有一个输入阻抗，其电压和电流的大小可能会影响比例运算电路的性能。

二、比例运算电路的工作原理比例运算电路的输入电流是比例运算电路的核心。

它通过调节电位器和电阻施加到输入阻抗上，从而改变比例运算电路的输入电压，再根据它们之间的比例关系，推出比例运算电路的输出电压。

有效调节比例运算电路的输入电流长度，能够实现更精准的比例控制，进而提高比例运算电路的效率和精度。

三、输入电流的长度如何更有效调节比例运算电路的输入电流长度？首先，增加输入电流长度，能够在一定程度上改变比例运算电路的输出电压。

较长的输入电流也会给元件施加较大的电流负荷，从而影响比例运算电路的可靠性。

在实际应用中，应该根据系统要求，选用合适的输入电流长度，才能较好的满足使用的需求。

四、比例系数比例运算电路的比例系数是指它们的电流输入/输出比率，也就是可以测量到的输入电压/输出电压的比率。

比例系数的值可以通过实验测量得到，一般情况下，比例系数越大，输入电压变化对输出电压变化影响越大，这也是比例运算电路增加精度的一种方法。

总结本文从比例运算电路的结构、工作原理、输入电流长度及比例系数等方面探讨了输入电流。

输入电流是比例运算电路性能的关键参数，它能够影响比例运算电路的输出电压，是比例运算电路的核心。

比例系数也是比例运算电路精度的重要因素，应该根据系统要求，选用合适的输入电流长度，才能较好的满足使用的需求。

只有正确的调节输入电流长度和调整比例系数，才能够发挥比例运算电路的最高效率和最高精度。

同相输入比例运算电路先知[理想的教育发表于2006-12-12 14:33:00] 课题名称：同相输入比例运算电路李教时：1教时班级：一、教学目标：1、掌握虚短和虚断的概念以及应用2、掌握同相输入比例运算电路的特点3、掌握同相输入比例运算电路的输出电压推导过程4、掌握集成运放问题的一般解题方法和步骤二、教学重点：输出电压的推导过程三、教学难点；输出电压的推导方法四、教具和环境：多媒体教室及多媒体教学系统五、教学内容和教学步骤：[复习导课]：上次课我们学习了集成运放的理想特性和两个推论。

提问：什么是集成运放的理想特性？学生回答。

教师明确答案。

教师展示动画：虚短和虚断虚短和虚断是两个重要的推论。

我们将如何应用它呢？我们一起学习“同相输入比例运算电路”[学习新知识]一、任务驱动：1、电路特点：2、VO和Vi 的关系二、讲解：1、电路特点：（1）Vi——B（+）；（2）VO—RF—A（—）；（3）A（—）—地2、输出电压推导：方法一课件展示方法二黑板领讲放大倍数及比例系数：3、结论：放大倍数与A vo 无关，取决于R f 的R1 比值。

4、名字由来：VO 和Vi 同相，且有比例关系。

[例题解析]例1例2[巩固练习]1同相比例集成运放的反馈类型为（）A、电压串联负反馈；B、电压并联饭反馈；C、电流串联负反馈；D、电流并联负反馈。

2同相比例集成运放的输入信号是从_____输入的（同相输入端/反向输入端）。

3（1）R f =0时，求Vo 和Vi 的关系？（2）R f =0，R1=∞时，求Vo 和Vi 的关系？[知识总结]1、R f =0，R1=∞时，为电压跟随器电压跟随器是同相输入比例运算电路的特例。

2、反馈类型：3、解题的一般步骤：（1）利用虚短和虚断得结论（2）节点电流公式和欧姆定理（3）求解4、思考：比较同相比例运算电路和反相比例运算电路的异同[参考材料][作业]阅读全文(536)| 回复(0)| 引用通告(1)| 编辑。

比例放大电路(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R1加至运放的反相图 1 反相比例运算电路输入端，输出电压v o通过反馈电阻R f反馈到运放的反相输入端，构成电压并联负反馈放大电路。

R¢为平衡电阻应满足R¢= R1//R f。

利用虚短和虚断的概念进行分析，v I=0，v N=0，i I=0，则即∴该电路实现反相比例运算。

反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。

2．v N= v P，而v P=0，反相端N没有真正接地，故称虚地点。

3．电路在深度负反馈条件下，电路的输入电阻为R1，输出电阻近似为零。

二、同相比例运算电路图 1 同相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S加到运放的同相输入端，输出电压v o通过电阻R1和R f反馈到运放的反相输入端，构成电压串联负反馈放大电路。

f根据虚短、虚断的概念有v N= v P= v S，i1= i所以该电路实现同相比例运算。

同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。

2．由于v N= v P= v S，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。

三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。

由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。

利用v I=0，v N=0和反相端输入电流i I=0的概念，则有图 1 加法运算电路或由此得出式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符合常规的算术加法。

该加法电路可以推广到对多个信号求和。

从运放两端直流电阻平衡的要求出发，应取R´=R1//R2//R f。
