黏土砂型铸造工艺过程及特点按生产工部分类，黏土砂型铸造又可分为造型工部、制芯工部、砂处理工部、熔化工部、清理工部五大部分。
每个工部所采用的工艺、材料、装备、控制方式等都会影响铸件的生产质量。
1.造型工部造型工部是铸造车间及生产的核心工部，典型的黏土砂造型工艺流程如图1-1所示。
图1-1 典型的黏土砂造型工艺流程造型工部的主要生产工序是造型、下芯、合箱、浇注、冷却和落砂。
在铸造生产过程中，由熔化工部、制芯工部和砂处理工部供给造型工部所需的液态金属、砂芯和型砂；造型工部将铸件和旧砂分别运送给清理工部和砂处理工部。
获得高精度和足够紧实度铸型是造型工部的主要任务，也是生产高表面质量和内在质量铸件的前提之一。
目前的实际生产中，除少量手工造型方法外，常用的机器造型有：震压式造型、多触头高压造型、射压造型、静压造型、气冲造型等。
不同的铸件产品、质量要求和生产率，可选择不同的造型方法及装备。
2.制芯工部制芯工部的任务是生产出合格的砂芯。
典型的制芯工部工艺流程如图1-2所示。
图1-2 典型的制芯工部工艺流程由于采用的黏结剂不同，芯砂的性能（流动性、硬化速度、强度、透气性等）都不相同，型芯的制造方法及其所用的设备也不相同。
根据黏结剂的硬化特点，制芯工艺有如下几种：1）型芯在芯盒中成形后，从芯盒中取出，再放进烘炉内烘干。
属于此类制芯工艺的芯砂有黏土砂、油砂、合脂砂等。
2）型芯的成形及加热硬化均在芯盒中完成。
属于这类制芯工艺的有热芯盒及壳芯制芯等。
3）型芯在芯盒里成形并通入气体而硬化。
属于这类制芯工艺的有水玻璃CO2法及气雾冷芯盒法等。
4）在芯盒中成形并在常温下自行硬化到形状稳定。
这类制芯工艺有自硬冷芯盒法、流态自硬砂法等。
在制芯工部中，制芯机是核心设备。
但砂芯的质量除与制芯机装备水平有直接关系外，还与芯砂种类、硬化方式、砂芯的形状结构等有关。
3.砂处理工部砂处理工部的任务是提供造型、制芯工部所需要的合乎一定技术要求的型砂及芯砂。
第六—第二章砂型铸造铸型：铸造生产中使液态金属成为固态铸件的容器。
容器的内部称型腔，其轮廓相当于所制铸件的外形。
根据铸型特点分：一次型——砂型、熔模、石膏型、实型铸造（消失模铸造）；半永久型——泥型、陶瓷型、石墨型铸造；永久型——金属型、压力、挤压、离心铸造；根据浇注时金属所承受的压力状态分：重力作用下的铸造和外力作用下的铸造金属液在常压下完成浇注，称为自由浇注或常压浇注。
金属液在外力作用下实现充填和补缩，如压力铸造、挤压铸造、离心铸造和反重力铸造。

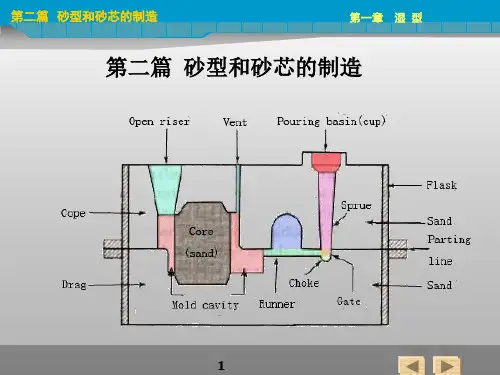

砂型铸造：是利用型（芯）砂制造铸型的铸造方法。
整模造型分模造型一、概述1 缺点、优点：砂型铸造是铸造生产中最广泛的一种方法，世界各国用砂型铸造生产的铸件占总产量的80-90%。
型砂：将原砂或再生砂+粘结剂+其它附加物所混制成的混合物。
砂型（芯）：型（芯）砂在外力作用下成形并达到一定的紧实度或密度成为砂型（芯）。
2 砂型的种类湿型：由原砂、粘土、附加物及水按一定比例混碾而成湿型砂；用湿型砂春实，浇注前不烘干的砂型。
干型：经过烘干表面干型：表面仅有一层很薄（15-20mm）的型砂被干燥，其余部分仍然是湿的。
化学自硬砂型：砂型靠型砂自身的化学反应而硬化。
造型：制造砂型的工艺过程。
造芯：制造砂芯的工艺过程。
选择合适的造型（芯）方法和正确的造型（芯）工艺操作，对提高铸件质量、降低成本、提高生产率有极重要的意义。
1 按型（芯）砂粘（固）结机理分类机械粘结造型（芯）、化学粘结造型（芯）、物理固结造型（芯）2 按造型（芯）的机械化程度分类（1）手工造型（芯）手工造型（芯）是最基本的方法，这种方法适应范围广，不需要复杂设备，而且造型质量一般能够满足工艺要求，所以到目前为止，在单件、小批量生产的铸造车间中，手工造型（芯）仍占很大比重，在航空、航天、航海领域应用广泛。
缺点：劳动强度大、生产率低、铸件质量不易稳定。
模样造型、刮板造型、地坑造型，各种造型方法有不同的特点和应用范围。
砂型铸造的造型方法
砂型铸造是一种常用的铸造方法，其造型步骤包括以下几个主要步骤：
1. 设计和制作模型：首先，根据设计要求绘制产品的三维模型，然后使用适当材料制作模型。
2. 准备砂型：将模型放入一个盒子中，然后用特殊砂粒覆盖模型，保持模型周围的砂粒的均匀分布。
可以使用特殊的砂子来制作砂型，以便在完成后能够容易地分离出铸件。
3. 组合和固化砂型：盒子内的砂粒通过使用轻微的振动或机器提供的压力，并在模型顶部加入支撑结构（如卡盘）来紧密固化。
4. 砂芯制备：如果需要内部空腔或管道，可以制作砂芯并将其放入砂型中。
5. 熔炼金属：将金属熔炼成液态，并控制其温度和化学成分，以确保在铸造时能够满足所需的性能。
6. 浇注金属：将熔融金属缓慢地倒入固化的砂型中，填充完全。
7. 冷却和凝固：让铸件在砂型中冷却和凝固，使其达到所需的硬度。
8. 破碎和分离：将砂型从冷却的铸件上破碎和分离，通常使用振动或机器进行去砂。
9. 去除缺陷和表面处理：检查铸件，去除任何缺陷或杂质，并进行表面处理（如打磨、喷漆等）以满足最终要求。
10. 检验和包装：对铸件进行质量检查，并将其妥善包装以便运输和贮存。
以上是砂型铸造的一般造型方法，具体的步骤可能会因铸件的要求和设备的不同而有所变化。
砂型铸造的造型方法砂型铸造是一种常见的金属铸造方法，也是一种常用的制造大型铸件的工艺。
该方法通过使用砂型来制造金属铸件。
砂型是一种由砂子和粘结剂构成的模具，它能够承受高温和高压，适用于各种金属的铸造。
砂型铸造的过程通常包括模具制备、铸造准备、浇注、冷却和清洁等步骤。
首先，模具制备是砂型铸造过程的第一步。
模具是根据铸件形状和尺寸而制作的，它通常由两个部分组成：上模和下模。
上模是在模具箱的上部放置的，而下模则是在模具箱的下部。
模具箱通常是用木材或金属制成的，它是为了容纳和支撑砂型而存在的。
模具制备的第二步是填充砂子。
砂子是砂型的主要成分，它需要根据铸件的形状进行筛选和处理。
在填充砂子之前，需要在上模和下模上涂抹一层分离剂，以防止砂子附着在模具上。
填充砂子后，上下模需要合拢并进行压实，以确保砂型的准确性和稳定性。
铸造准备是砂型铸造的第三步。
在此阶段中，铸模需要进行细化和修整，以确保最终的铸件质量。
细化可以使用工具来进行，例如刮刀和刷子。
修整的目的是去除砂型的顶部，并使其平整且有边缘。
浇注是砂型铸造的关键一步。
在浇注之前，需要配置铸造熔融金属，并将其倒入砂型中。
一般情况下，铸造熔融金属是通过高温熔炉来实现的，例如电弧炉或感应炉。
同时，需要注意控制浇注速度和温度，以确保铸造熔融金属能够充分填充砂型，并确保铸件的质量。
在浇注后，需要等待一段时间进行冷却。
冷却的时间根据铸件的材料和尺寸而定。
冷却是为了使铸件从高温状态冷却到室温，并使其形成良好的结构和性能。
最后，完成了冷却之后，需要对铸件进行清洁和处理。
清洁的目的是去除铸件表面的残留砂子和氧化物，以使其具有光滑的表面和良好的外观。
处理是为了加工铸件，例如修整边缘，并进行热处理和表面处理，以提高其性能和耐用性。
总的来说，砂型铸造是一种常见和重要的金属铸造方法。
它具有生产效率高、成本低、适用范围广等优点，已被广泛应用于汽车制造、机械制造和航空航天等领域。
然而，砂型铸造也有一些缺点，例如制造周期长、砂型易变形和精度低等问题。
