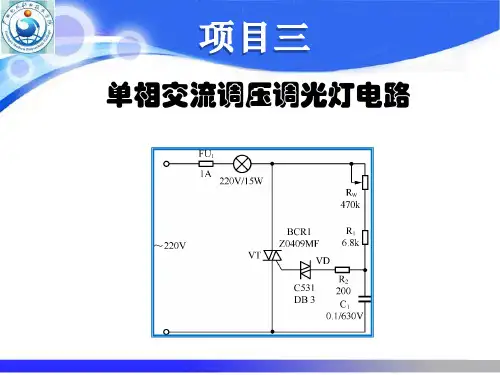

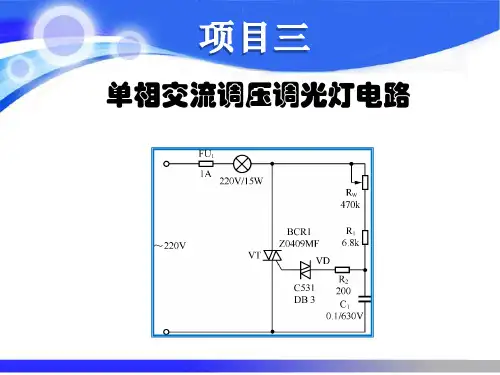

任务一、双向晶闸管调光灯电路

晶闸管调光灯调光器是一种用来改变电光源的光通量、调节照度的照明配件，广泛应用于家庭照明、剧场舞台、酒店客房、场馆展厅等场合。

从原理上讲，所有调光器都是通过改变电光源的输入电流来获得不同强度的光输出，其控制方法包括改变加在负载上的电压幅值和改变电流流经负载的时间两种方式，前者直接改变了电流有效值，而后者是在交流电的半波内控制电流导通的时间及次数来实现的。

1.调光器的分类调光器有很多种类别，按电源不同可以分为交流调光和直流调光，按控制电路的原理可以分为幅值调光和相位调光，按开关器件的种类可以分为无源调光和有源调光，按光线变化的级别可以分为分段调光和无极调光，按负载类型可以分为对电光源的直接调光和对照明控制器的间接调光等，下面对调光器的分类作综合介绍。

1.1调幅式调光1.1.1可变电阻器调光可变电阻器调光是最早出现的调光方法，通过在白炽灯照明回路中串接一只大功率可变电阻器，调节可变电阻器就可以改变流过白炽灯的电流值，从而改变灯光亮度。

这种调光方式在交直流电源回路中都可使用，并且不会产生无线电干扰，但由于可变电阻的功耗高、发热大，导致系统的效率很低，一般只作为原理演示使用。

1.1.2自耦调压器调光用一个自耦调压器串接在交流回路中，通过调节电刷的位置来改变供给白炽灯的电压幅值，从而改变灯光亮度。

虽然自耦调压器体大笨重，还有工频噪音，但由于系统效率较高，增减负载也不影响调光等级，在早期曾经大量用于舞台调光，现在虽然应用较少了，但这种调压器各位同学应该都不陌生。

1.1.3二极管分档式调光电路这个电路由一只三档开关控制，分别作全电压供电、半波供电和关断控制。

这里的二极管可以看成是一个工作在导通状态的单向可控硅（SCR），这种调光方式是调幅式调光到相位调光的过渡类型。

由于白炽灯半波供压是一个固定电压值，不能任意调节，并且白炽灯在半波电压下会轻微闪烁，所以这种电路的实用性不是很好。

类似这样的一个玩意就是电吹风，一些便宜电的电吹风就是靠切换一个1N5397来换档的。

晶闸管调光台灯电路设计学校：湖南铁道职业技术学院专业（系）：电气工程系班级：工艺2班姓名：***学号：************指导老师：***完成日期：2012-4-25绪论晶闸管出现前的时期可称为电力电子技术史前期，1904年出现了电子管，它能在真空中电子流进行控制，并应用于通信和无线电，从而开启了电子技术用于电力领域的先河。

1947年美国著名的贝尔实验发明了晶体管，引发了电子技术的一场革命。

晶闸管是一种半控型器件，是晶体闸流管的简称，又称作可控硅整流器（SCR）。

1957年美国通用电器公司开发出世界上第一款晶闸管产品，并于1958年将其商业化；晶闸管由于其优越的电气性能和控制性能，使其应用范围迅速扩大。

电力电子技术的概念和基础就是由于晶闸管及晶闸管变流技术的发展而确立的，其标志就是以晶闸管为代表的电力半导体器件的广泛应用，有人称之为继晶体管发明和应用之后的又一次电子技术改革。

市场一般是220V交流电，但是电子调光电路中选用的是低电压直流灯泡。

故此电路中需要变压器和整理电路，另外需要控制灯泡的亮度，所以需要一个控制电路，从而对输出电压占空比进行调节，这里还需一个斩波电路，从而来控制灯泡亮度。

电子调光电路课程设计综合了电力电子技术中的许多理论知识，他使理论知识得到了更好的巩固，并使理论知识与实际问题相联系。

其中主要用到的基础知识有升降压斩波电路和整流电路的工作原理和应用以及晶闸管的应用等。

目录第一章课题要求1.1课题介绍1.1.1 课题设计的内容1.1.2 课题要求1.2 参数要求第二章课题方案的设计2.1 方案总体设计分析2.2 选择与设计方案2.2.1 晶闸管的选择方案2.3 方案的确定第三章调光灯电路的设计3.1 电路原理图的设计与分析第四章电路的调试4.1 调试的设备4.2 硬件的设备第五章使用说明5.1 使用方法5.1.1 主要功能说明及使用第六章心得体会及参考文献附件元件清单第一章课题要求1.1课题介绍调光灯在日常生活中的应用非常广泛，其种类也很多。

晶闸管调光灯电路设计论文本论文旨在介绍晶闸管调光灯电路设计的目的和背景。

晶闸管调光灯电路是一种用于调节灯光亮度的电路，通过控制晶闸管的导通时间来实现对灯光的调节。

该电路具有调光范围广、响应快等优点，并且被广泛应用于各种照明设备中。

背景介绍：随着社会的发展和科技的进步，人们对照明设备的需求越来越高。

传统的灯光调节方法，如使用可调变压器或阻容调光器，存在调光范围狭窄、发热问题等不足之处。

因此，晶闸管调光灯电路的设计成为了一个研究的热点。

通过合理设计晶闸管调光灯电路，可以实现对灯光亮度的连续调节，满足人们对不同场景灯光亮度需求的变化。

本论文将以晶闸管调光灯电路设计为主题，结合相关电路原理和实例，系统地阐述该电路的设计思路、关键技术及实施方法。

通过对不同参数和元件的选择，优化电路性能，达到最佳调光效果。

此外，还将介绍该电路的应用领域和未来发展趋势，以期为学术研究者和工程技术人员提供有价值的参考和指导。

在论文的后续部分，将介绍晶闸管调光灯电路的基本原理、电路拓扑结构和工作原理。

通过对电路每个组成部分的详细分析，可以更好地理解该电路的工作原理和性能特点。

同时，将给出相关实验数据和分析结果，验证设计的可行性和可靠性。

期望通过本论文的研究和深入探讨，能够对晶闸管调光灯电路的设计和优化提供一定的理论指导和实践经验，促进照明设备技术的发展和创新。

晶闸管调光是一种常见的调光方法，本论文将解释晶闸管调光的基本原理，包括晶闸管的工作原理和调光控制电路的设计原则。

晶闸管的工作原理晶闸管是一种可控硅器件，由PNPN结构构成。

它可以在触发信号的作用下，实现导通和截止状态的切换。

晶闸管主要由控制电极、阳极和阴极组成。

通过控制电极施加适当的电压脉冲，可以控制晶闸管的导通和截止，从而实现调光的效果。

调光控制电路的设计原则设计晶闸管调光控制电路时，需要考虑以下原则：控制电压：通过控制电压的大小和频率，可以控制晶闸管的触发和导通时间，从而实现不同亮度的调光效果。

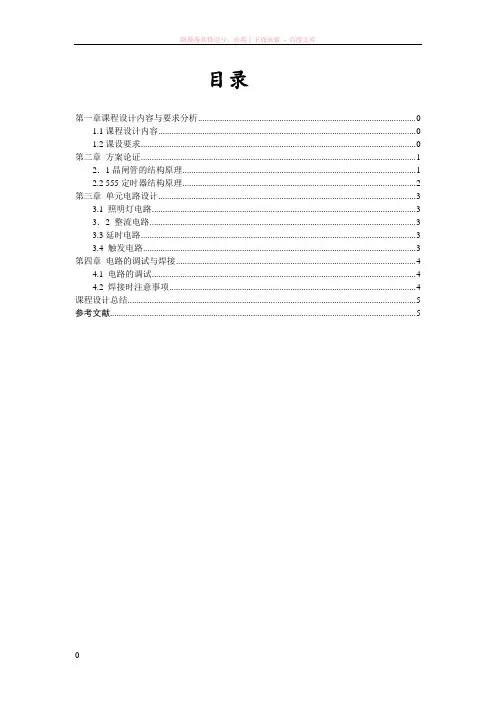

路漫漫其修远兮，吾将上下而求索- 百度文库目录第一章课程设计内容与要求分析 01.1课程设计内容 01.2课设要求 0第二章方案论证 (1)2．1晶闸管的结构原理 (1)2.2 555定时器结构原理 (2)第三章单元电路设计 (3)3.1 照明灯电路 (3)3．2 整流电路 (3)3.3延时电路 (3)3.4 触发电路 (3)第四章电路的调试与焊接 (4)4.1 电路的调试 (4)4.2 焊接时注意事项 (4)课程设计总结 (5)参考文献 (5)第一章课程设计内容与要求分析1.1课程设计内容1.设计题目双向晶闸管楼道照明灯控制电路设计2.设计内容1）设计题目总体设计方案2）硬件电路设计3）硬件电路的调试5）撰写课程设计论文6）完成课程设计论文答辩1.2课设要求设计用于220v/60w白炽灯控制，楼道照明控制电路，要求楼道照明灯为按键触发方式，触发照明控制后，白炽灯保持点亮最少六十秒后自动熄灭。

延时控制采用ne555实现控制，白灯控制主电路采用BT134双向晶闸管。

第二章方案论证2．1晶闸管的结构原理晶闸管是一种开关器件，广泛的应用在各种电路中，是由N-P-N-P-N五层半导体材料制成的，对外也引出三个电极，双向晶闸管双向晶闸管双向晶闸管是由N-P-N-P-N五层半导体材料制成的，对外也引出三个电极，其结构如图所示。

双向晶闸管相当于两个单向晶闸管的反向并联，但只有一个控制极。

相当于两个单向晶闸管的反向并联，但只有一个控制极双向晶闸管。

晶闸管（Thyristor）是晶体闸流管的简称，又可称做可控硅整流器，以前被简称为可控硅；1957年美国通用电器公司开发出世界上第一款晶闸管产品，并于1958年将其商业化；晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和门极; 晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。

晶闸管调光电路发表时间：2019-12-17T09:02:46.280Z 来源：《中国电业》2019年17期作者：夏晖[导读] 晶闸管由于优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组摘要：晶闸管由于优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组，并且其应用范围也迅速扩大。

本文主要阐述了晶闸管的结构和工作原理，晶闸管调光电路的工作原理，安装和调试步骤，以及故障现象及排除方法。

关键词：晶闸管调光电路安装调试故障引言：动手能力的培养是我们高职院校对学生重点培养的目标之一，因此，我们在《电工电子技术》这门课的教学中，加入了很多实际操作项目。

晶闸管调光电路的安装与调试就是其中的一个项目之一。

1 晶闸管的结构和工作原理晶闸管是一种半控型器件，晶闸管是硅晶体闸流管的简称，又称作可控硅整流器。

能在高电压，大电流条件下工作，其工作过程可以控制，被广泛应用于可控整流、交流调压、无触点电子开关，逆变及变频等电子电路中。

1.1 晶闸管的结构晶闸管是一种4层功率半导体器件，具有3个PN结。

其中最外层的P区和N区分别引出两个电极，称为阳极A和阴极K，中间的P区引出控制极（或称门极）。

1.2 晶闸管的工作原理（1）晶闸管与硅整流二极管相似，都具有反向阻断能力，但晶闸管还具有正向阻断能力，即晶闸管正向导通必须具有一定的条件，阳极加正向电压，同时控制极也加正向触发电压。

（2）晶闸管一旦导通，控制极即失去控制作用。

要使晶闸管重新关断，必须做到以下两点之一。

一是将阳极电流减小到小于维持电流；二是将阳极电压减小到零或使之反向。

2 晶闸管调光电路的安装2.1 实训目的（1）了解晶闸管调光电路的工作原理及电路中各元件的作用。

（2）掌握晶闸管调光电路的安装、调试步骤和方法。

（3）对晶闸管调光电路中故障原因能加以分析并能排除故障。

2.2 实训器材晶闸管调光电路的电路板、元器件、MF47型万用表、二极管、晶闸管、单结晶体管、电阻、灯泡、灯座、电源线、带开关的电位器、电容器、电洛铁、焊锡丝等。
