晶闸管调光台灯电路设计
系别：电气工程系
班级：南车时代电气IGBT订单班工艺2班姓名：徐江
学号：201001340310
指导老师：严俊
2012年4月25日
目录
第一章 绪论
1.1晶闸管的发展
1.2电子调光电路的作用
1.3电子调光电路对大学生的意义
1.4设计思路
第二章 晶闸管调光台灯电路设计
2.1调光台灯电路原理图及分析
2.2认识晶闸管和单结晶体管
第三章 晶闸管调光台灯元器件选择
3.1触发电路各元件的选择
3.2元件型号一览表
第四章 总结
第一章 绪论
1．1晶闸管的发展
晶闸管出现前的时期可称为电力电子技术史前期，1904年出现了电子管，它能在真空中电子流进行控制，并应用于通信和无线电，从而开启了电子技术用于电力领域的先河。1947年美国著名的贝尔实验发明了晶体管，引发了电子技术的一场革命。
晶闸管是一种半控型器件，是晶体闸流管的简称，又称作可控硅整流器（SCR）。1957年美国通用电器公司开发出世界上第一款晶闸管产品，并于1958年将其商业化；晶闸管由于其优越的电气性能和控制性能，使其应用范围迅速扩大。电力电子技术的概念和基础就是由于晶闸管及晶闸管变流技术的发展而确立的，从而开辟了电力电子技术发展和广泛应用的崭新时代，其标志就是以晶闸管为代表的电力半导体器件
的广泛应用，有人称之为继晶体管发明和应用之后的又一次电子技术改革。
1.2电子调光电路的作用
随着社会的发展，人类对生活水平的要求越来越高。如今患近视病的人越来越多，这不仅仅是因为用眼过度所引起的，还与我们工作环境的光线程度有密切的关系。为了让我们能在一个舒适的光线下工作，故设计该产品，以便我们能人工改变工作环境的光线强度。这不仅仅大大降低我们换眼疾的概率，还可以节能！
电子调光电路应用非常广泛，尤其是一般市售台灯调光电路上。基本都采用电子式的调光电路，有的高档台灯能实现无级调光，普通台灯则是有极调光，可见电子调光在一些灯具上面用途是非常广泛的。给我们的生活带来了方便。由此可见电子调光的电路的商业潜在价值也是很大的。
1.3电子调光电路对大学生的意义
作为大学生的我们。在很多制作过程之中很多东西都需要用一些特定的调压电路作为驱动装置。因此，电子调光电路对我们而言都是一个非常常见而且必须的电路，故自己便选择制作电子调光电路。而且，在我们刚接触的课程设计之中，电子调光电路的制作相对简单些，也为我们以后制作实物做个铺垫。同时，也为我们今后制作培养感情，不至于很讨厌甚至于害怕！
1.4设计思路
市场一般是220V交流电，但是电子调光电路中选用的是低电压直流灯泡。故此电路中需要变压器和整理电路，另外需要控制灯泡的亮度，所以需要一个控制电路，从而对输出电压占空比进行调节，这里还需一个斩波电路，从而来控制灯泡亮度。
电子调光电路课程设计综合了电力电子技术中的许多理论知识，他使理论知识得到了更好的巩固，并使理论知识与实际问题相联系。其中主要用到的基础知识有升降压斩波电路和整流电路的工作原理和应用以及晶闸管的应用等。
第二章 晶闸管调光台灯电路设计2.1电子调光电路原理图及分析

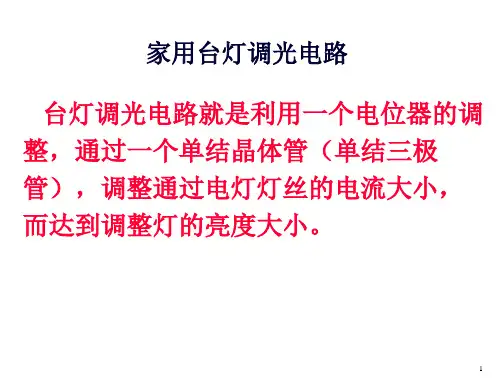

分析：可控整流电路的作用是把交流电变换为电压值可以调节的直流电。上图所示为单相半控桥式整流实验电路。该调光电路分主电路和触发电路两大部分。主电路是由负载EL（灯泡）和晶闸管VT组成的单相半波整流电路，触发电路是由单结晶体管BT及一些阻容元件构成的单结晶体管触发电路。
改变晶闸管BT的导通角，便可以调节主电路的可控输出整流电压（或电流）的数值，这点可由灯泡负载的亮度变化看出
来。晶闸管导通角的大小决定了触发脉冲的频率f，由公式
可知，当单结晶体管的分压比
（一般在0.5～0.8之间）及电容C值固定时，则频率f大小由R决
定，因此，通过调节RP，使可以改变触发脉冲频率，主电路的输出电压也随之改变，从而达到可控电压的目的。
2.1.1 单结晶体管的触发电路
单结晶体管的负阻特性和RC电路的充放特性组成频率可调的震荡电路，产生触发脉冲触发晶闸管的G极。
电源接通后，Vbb通过RP、RE向C充电，电容电压Uc上升。
当Uc上升到U e≥Up时，单结晶体管导通，电容C通过R1迅速放
电，在R1上形成脉冲电压。
电容C放电，Ue降，当Ue改变Rp的大小，可以调节电容充放电的快慢从而改变输出脉冲的频率。
2．2认识闸管和单结晶体管
2.2.1普通晶闸管
1、结构和符号
晶闸管主要有塑封型、小型平面型和螺旋等几种。晶闸管有三个电极：阳极a、阴极k和门极g。
单相晶闸管的内部结构和电路图形符号如图2-1所示。它是由四层半导体P-N-P-N叠加而成，形成3个PN结，由外层P型半导体引出阳极a,外层N型半导体引出阴极K，中间P型半导体引出门极g.
2、工作特性
为了便于理解，下面用实验来反映单相晶闸管的工作特性。
（1）正向阻断
在图2—2a中，晶闸管加上正向电压，即晶闸管阳极接电源正极，阴极接电源负极。开关S不闭合，指示灯不亮。这说明晶闸管加正向电压时，但门极未加正向电压，晶闸管不会导通，这种状态称为晶闸管的正向阻断状态。
（2）触发导通
在图2—2b中，晶闸管加正向电压，且开关S闭合，在门极上加正向电压，此时指示灯亮，表明晶闸管导通，这种状态称为触发导通状态。
晶闸管导通后，将S断开，灯依旧亮，说明晶闸管一但导通，门极便会失去作用。要使晶闸管关断，必须将正向阳极电压降低到一定数值，使流过晶闸管的电流小于维持电流而关断。
（3）反向阻断
在图2—2c中，晶闸管加反向电压，即a接电源负极，k接电源正极，此时无论开关S闭合与否，指示灯始终不亮。这说明单相晶闸管加反向电压时，不管门极加怎样的电压，它都不会导通，而是处于截止状态，这种状态称为晶闸管的反向阻断状态。
结论：综合上述，晶闸管导通必须具备2个条件：一是晶闸管阳极与阴极之间接正向电压；二是门极与阴极之间也接正向电压。晶闸管
一旦导通，去掉门极电压，晶闸管依旧保持导通状态。关断晶闸
管的方法有：一是将阳极电压降到足够小或者加反向阳极电压;二是将阳极瞬间开路。
2.2．2单结晶体管
1、单结晶体管结构
单结晶体管结构如图2—3所示。
