cass7.0方格网、dtm土方计算方法

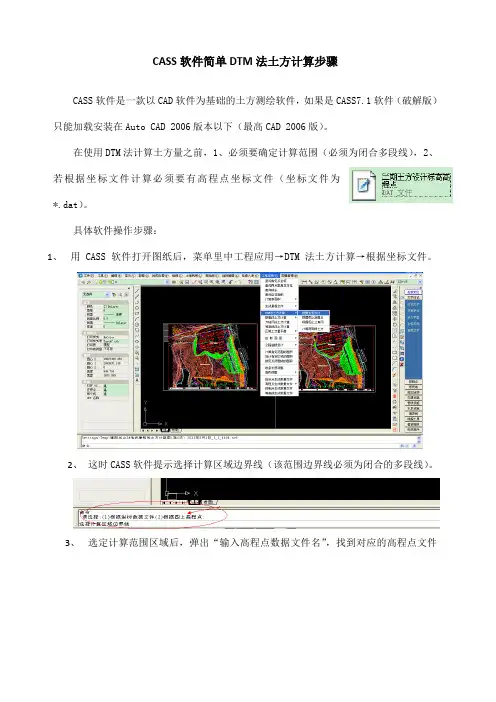

CASS软件简单DTM法土方计算步骤
CASS软件是一款以CAD软件为基础的土方测绘软件，如果是CASS7.1软件（破解版）只能加载安装在Auto CAD 2006版本以下（最高CAD 2006版）。

在使用DTM法计算土方量之前，1、必须要确定计算范围（必须为闭合多段线），2、若根据坐标文件计算必须要有高程点坐标文件（坐标文件为
*.dat）。

具体软件操作步骤：
1、用CASS软件打开图纸后，菜单里中工程应用→DTM法土方计算→根据坐标文件。

2、这时CASS软件提示选择计算区域边界线（该范围边界线必须为闭合的多段线）。

3、选定计算范围区域后，弹出“输入高程点数据文件名”，找到对应的高程点文件
打开
4、输入平场标高和边界采样间距（默认20米差不多就可以）。

点确定就得到土
方挖填方量。

5、最后在空白处指定计算结果数据表格，最终得到计算结果。

南方CASS软件DTM法和方格网法土石方计算方法说明：首先要对原始野外测量坐标数据文件转换成格式为＜点号,,Y,X,H＞的.dat文件，才能进行DTM法和方格网法土石方计算。

一、DTM法土方计算步骤：1、展野外测点点号：打开CASS点击绘图处理一展野外测点点号（选择合适的比例尺）—在输入坐标数据文件名对话框中选取相关的文件名点打开。

2、展高程点：点击绘图处理一展高程点一在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开—确定。

3、确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合（在命令栏中输入字母 C 进行闭合）。

4、建立DTM点击等高线一建立DTM＞选择建立DTM的方式一由图面高程点生成f确定f在命令栏里输入数字2^直接选取高程点或控制点。

5、删除三角网：点击等高线f删除三角网。

6点击工程应用f DTM法土方计算f根据图上高程点f选择计算区域边界线f 在DTM 土方计算参数设置对话框中输入平场标高与边界米样间距f确定—在 AutoCAD 对话框中完成。

二、方格网法土方计算步骤：1、 展野外测点点号：打开 CASS 点击绘图处理一展野外测点点号（选择合 适的比例尺 ）—在输入坐标数据文件名对话框中选取相关的文件名点打开。

2、 展高程点：点击绘图处理—展高程点—在输入坐标数据文件名对话框中 选取和展野外测点点号一致的文件名点打开—确定。

3、 确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并 且进行闭合 （ 在命令栏中输入字母 C 进行闭合 ） 。

4、建立DTM 点击等高线一建立DTM ＞选择建立DTM 勺方式一由图面高程点击图面空白处出现三角网法土石方计算图点击确定一点生成f确定f在命令栏里输入数字2^直接选取咼程点或控制点5、删除二角网：点击等咼线f删除二角网。

6点击工程应用f方格网法土方计算f选择计算区域边界线f在方格网土方计算参数设置对话框中选取点程点坐标数据文件和输入目标咼程与方格宽度（注方格宽度越小计算的精度就越咼）f确定。

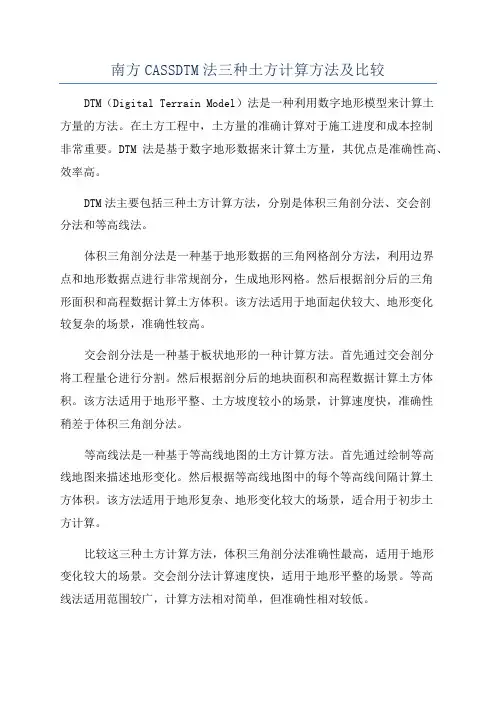

南方CASSDTM法三种土方计算方法及比较DTM（Digital Terrain Model）法是一种利用数字地形模型来计算土方量的方法。

在土方工程中，土方量的准确计算对于施工进度和成本控制非常重要。

DTM法是基于数字地形数据来计算土方量，其优点是准确性高、效率高。

DTM法主要包括三种土方计算方法，分别是体积三角剖分法、交会剖分法和等高线法。

体积三角剖分法是一种基于地形数据的三角网格剖分方法，利用边界点和地形数据点进行非常规剖分，生成地形网格。

然后根据剖分后的三角形面积和高程数据计算土方体积。

该方法适用于地面起伏较大、地形变化较复杂的场景，准确性较高。

交会剖分法是一种基于板状地形的一种计算方法。

首先通过交会剖分将工程量仑进行分割。

然后根据剖分后的地块面积和高程数据计算土方体积。

该方法适用于地形平整、土方坡度较小的场景，计算速度快，准确性稍差于体积三角剖分法。

等高线法是一种基于等高线地图的土方计算方法。

首先通过绘制等高线地图来描述地形变化。

然后根据等高线地图中的每个等高线间隔计算土方体积。

该方法适用于地形复杂、地形变化较大的场景，适合用于初步土方计算。

比较这三种土方计算方法，体积三角剖分法准确性最高，适用于地形变化较大的场景。

交会剖分法计算速度快，适用于地形平整的场景。

等高线法适用范围较广，计算方法相对简单，但准确性相对较低。

然而，这三种土方计算方法并不是孤立存在的，在实际土方工程中常常结合运用。

例如，在复杂地形场景下，可以使用体积三角剖分法进行初步土方计算，然后再结合等高线法进行修正。

在地形平整的场景下，可以使用交会剖分法进行初步土方计算，然后再结合体积三角剖分法进行修正。

总之，DTM法是一种准确、高效的土方计算方法。

不同的土方计算方法有其适用的场景和特点，根据实际情况选择合适的计算方法进行使用，可以提高计算效率和准确性。

南方cass土方计算用于基坑、边坡等
基坑计算如图：
1、公式计算法
左图是一个上底10*10、下底5*5、深10米的正四棱台。

根据棱台体积公式V=1/3高(上底面积+下底面积+根号下（上底面积×下底面积）)，所以：
左图棱台体积=1/3×10×（100+25+√（100*25））
=583.3立方米
2、DTM三角网两期间土方计算法
以下是DTM三角网两期间土方计算法的计算结果：
3、方格网两期间土方计算法
以下是方格网两期间土方计算法的计算结果：
4、结论
从上面三种计算方法结果来看，公式计算法结果与DTM三角网两期间土方计算法结果保持一致，方格网法则在挖方量上少了40.1立方米。

而公式法为最权威的算法，但却难以处理复杂地形。

方格网法就是在处理斜坡方面出现跳坡的情况所以出现挖方量减少的情况。

而DTM三角网两期间土方计算法刚好能解决这两种算法的不足，能够精准、高效的计算出土石方量，从而为工程预算或者土石方纠纷提供良好的解决方案。

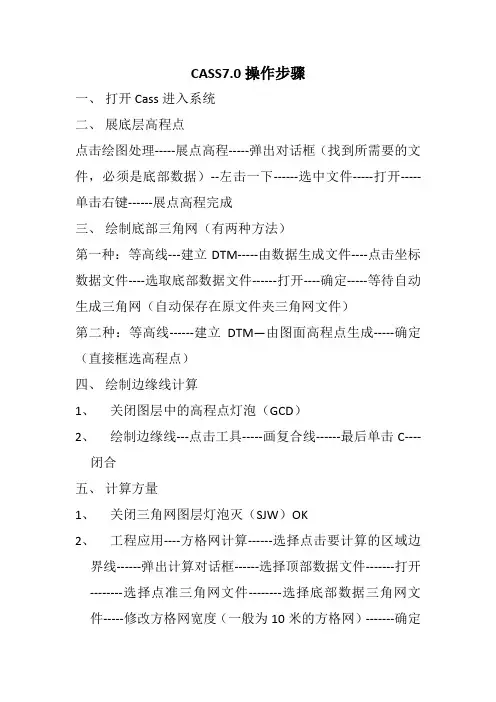

CASS7.0操作步骤一、打开Cass进入系统二、展底层高程点点击绘图处理-----展点高程-----弹出对话框（找到所需要的文件，必须是底部数据）--左击一下------选中文件-----打开-----单击右键------展点高程完成三、绘制底部三角网（有两种方法）第一种：等高线---建立DTM-----由数据生成文件----点击坐标数据文件----选取底部数据文件------打开----确定-----等待自动生成三角网（自动保存在原文件夹三角网文件）第二种：等高线------建立DTM—由图面高程点生成-----确定（直接框选高程点）四、绘制边缘线计算1、关闭图层中的高程点灯泡（GCD）2、绘制边缘线---点击工具-----画复合线------最后单击C----闭合五、计算方量1、关闭三角网图层灯泡灭（SJW）OK2、工程应用----方格网计算------选择点击要计算的区域边界线------弹出计算对话框------选择顶部数据文件-------打开--------选择点准三角网文件--------选择底部数据三角网文件-----修改方格网宽度（一般为10米的方格网）-------确定-----单击右键-----等待计算-----计算完成------单击显示----三维静态显示----俯视。

以上所计算的步骤全部完成A、删除图元------编辑-----删除-------实体所在图层----点击想要删除的任意图元---自动完成B、地形分析（有两种分析方法）1、看等高线—读出三角网文件---修改三角网----点击修改结果存盘----绘制等高线---修改等高距----确定。

（绿色的叫计曲线，黄色的叫间曲线，计曲线与计曲线之间是5倍的等高距）。

2、倒入三角网-----框选要查看的三角网-----显示---三维动态显示。

六、数据合并法（共两种方法）1、点击数据-----数据合并----添加-----选择要合并的文件----打开----选择要合并的文件----打开-----以此类推（有多少文件添加多少）------在合并数据文件下点击浏览-----找好保存的位置输入文件名—保存—点击确定---完成。

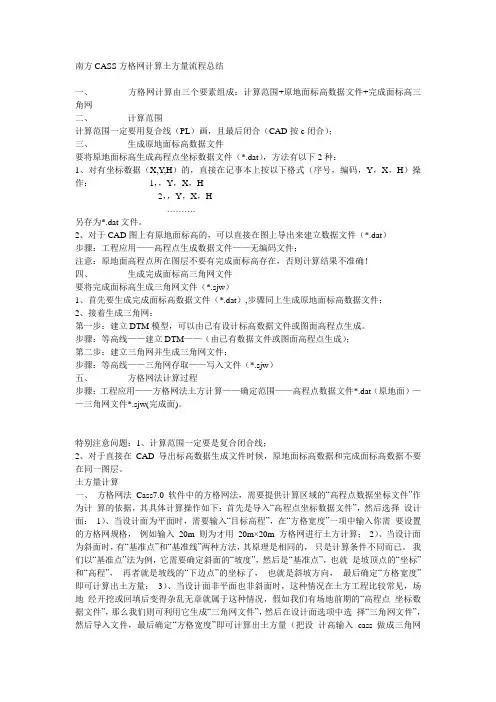

南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。

2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。

特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。

土方量计算一、方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m 则为才用20m×20m 方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。

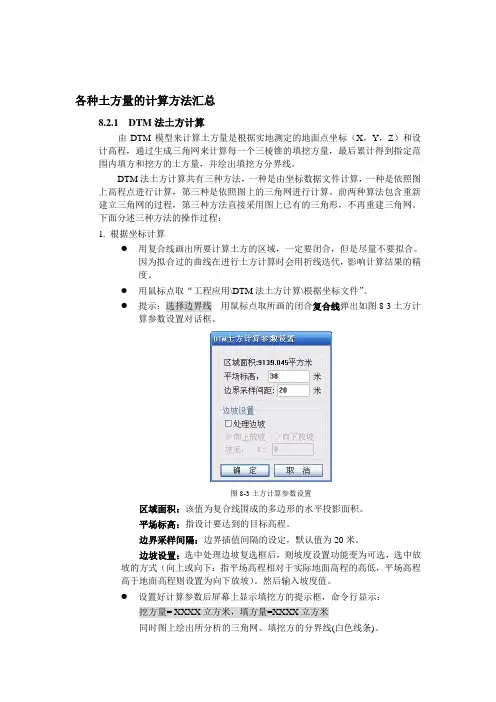

各种土方量的计算方法汇总8.2.1 DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。

前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。

下面分述三种方法的操作过程：1. 根据坐标计算●用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

●用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。

●提示：选择边界线用鼠标点取所画的闭合复合线弹出如图8-3土方计算参数设置对话框。

图8-3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。

平场标高：指设计要达到的目标高程。

边界采样间隔：边界插值间隔的设定，默认值为20米。

边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。

然后输入坡度值。

●设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。

如图8-4所示。

计算三角网构成详见dtmtf.log文件。

图8-4 填挖方提示框关闭对话框后系统提示：请指定表格左下角位置:<直接回车不绘表格> 用鼠标在图上适当位置点击，CASS 7.0会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。

如图8-5所示。

图8-5 填挖方量计算结果表格图8-6 DTM土方计算结果图8-7 土方计算放边坡效果图2. 根据图上高程点计算●首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM法。

南方CASS7.0方格网法计算土方量操作步骤计算土方量是土石方工程中关键的环节之一，而南方CASS7.0方格网法则是常用的计算土方量的方法之一。

下面将介绍该方法的具体操作步骤。

1. 勘测原始数据的收集首先需要对勘测区域进行现场勘测，并将得到的数据进行收集。

收集的原始数据包括高程、坐标、水准、控制点坐标、采样点等。

这些数据是计算土方量所必需的。

2. 建立工程计算模型在南方CASS7.0方格网法中，需要将勘测区域划分为一定的网格，然后对每个网格进行分类计算，最后汇总得到总体积。

因此，需要建立工程计算模型，在计算前进行网格大小、分割数量的设置。

3. 建立局部坐标系建立局部坐标系相当于确定了一个基准面，即地面高程为0。

因此需要在现场设置基准高程并建立坐标系，或通过对现场地面进行测量计算确定局部坐标系。

4. 建立三维空间模型在南方CASS7.0方格网法中，需要建立三维空间模型，确定勘测区域内的三维特征。

可以根据现场实际情况进行三维模型建立，然后将其导入计算软件中。

5. 建立网格模型在三维空间模型基础上，根据前面设置的网格大小和分割数量，将勘测区域进行网格化分割。

一般情况下，网格大小设置在4m~10m之间。

6. 土方量计算南方CASS7.0方格网法采用了体积平差原理进行土方量计算，具体过程如下：1.分别对每个网格内的采样点进行高程测量，并计算出采样点的体积；2.对所有采样点体积进行加和，得到单个网格的总体积；3.统计所有网格的总体积，并根据需要进行单位换算，得到土方量。

7. 检查计算结果完成土方量计算后，需要对计算结果进行校验检查，确保计算结果符合设计要求，并进行必要的修正和调整。

南方CASS7.0方格网法是一种相对简单有效的土方量计算方法。

通过对现场勘测的数据进行处理，建立三维空间模型以及网格模型，然后采用体积平差原理进行土方量计算，可以得到较为准确的土方量计算结果。

在实际工程中可以根据具体情况采用不同的计算方法，选择合适的计算工具，并注意勘测数据的准确性和完整性，以确保计算结果的可靠性和精度。

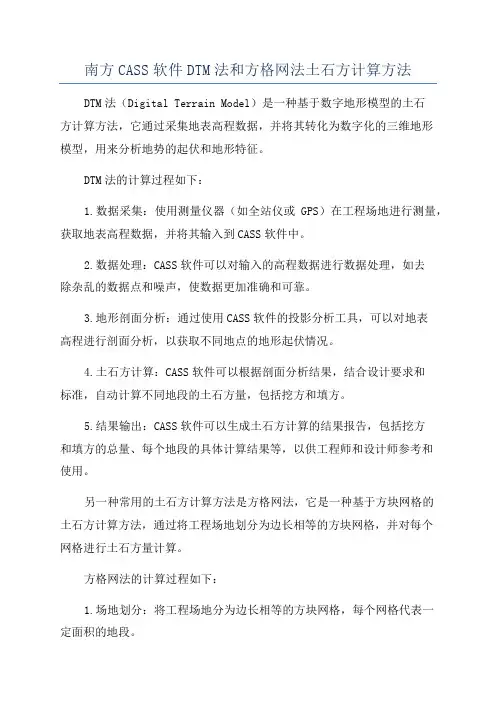

南方CASS软件DTM法和方格网法土石方计算方法DTM法（Digital Terrain Model）是一种基于数字地形模型的土石方计算方法，它通过采集地表高程数据，并将其转化为数字化的三维地形模型，用来分析地势的起伏和地形特征。

DTM法的计算过程如下：1.数据采集：使用测量仪器（如全站仪或GPS）在工程场地进行测量，获取地表高程数据，并将其输入到CASS软件中。

2.数据处理：CASS软件可以对输入的高程数据进行数据处理，如去除杂乱的数据点和噪声，使数据更加准确和可靠。

3.地形剖面分析：通过使用CASS软件的投影分析工具，可以对地表高程进行剖面分析，以获取不同地点的地形起伏情况。

4.土石方计算：CASS软件可以根据剖面分析结果，结合设计要求和标准，自动计算不同地段的土石方量，包括挖方和填方。

5.结果输出：CASS软件可以生成土石方计算的结果报告，包括挖方和填方的总量、每个地段的具体计算结果等，以供工程师和设计师参考和使用。

另一种常用的土石方计算方法是方格网法，它是一种基于方块网格的土石方计算方法，通过将工程场地划分为边长相等的方块网格，并对每个网格进行土石方量计算。

方格网法的计算过程如下：1.场地划分：将工程场地分为边长相等的方块网格，每个网格代表一定面积的地段。

2.高程数据获取：将每个网格的中心点作为高程数据采集点，使用测量仪器（如全站仪或GPS）在每个点测量地表高程，并将高程数据输入到CASS软件中。

3.土石方计算：根据CASS软件中的计算模块，对每个网格进行土石方计算，包括挖方和填方。

4.网格差额调整：由于方格网法是将地段划分为方块网格进行计算，可能会导致小地块的土方和石方差额较大。

为了减少差额，可以对相邻网格进行土方和石方的调整，使其尽可能平衡。

5.结果输出：CASS软件可以生成方格网法计算的结果报告，包括挖方和填方的总量、每个网格的具体计算结果等，以供工程师和设计师参考和使用。

总的来说，南方CASS软件中的DTM法和方格网法都是基于地形数据的土石方计算方法，可以根据地表高程数据和设计要求，自动计算不同地段的土石方量，是土木工程中常用的工具。

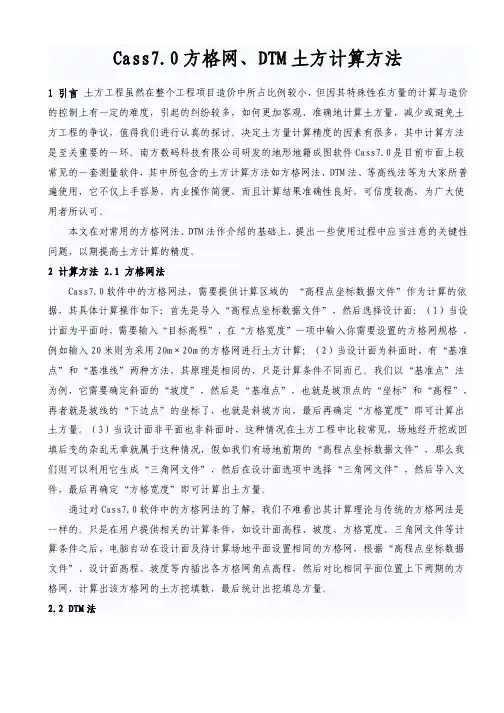

Cass7.0方格网、DTM土方计算方法1 引言 土方工程虽然在整个工程项目造价中所占比例较小，但因其特殊性在方量的计算与造价的控制上有一定的难度，引起的纠纷较多，如何更加客观、准确地计算土方量，减少或避免土方工程的争议，值得我们进行认真的探讨。

决定土方量计算精度的因素有很多，其中计算方法是至关重要的一环。

南方数码科技有限公司研发的地形地籍成图软件Cass7.0是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、DTM法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。

本文在对常用的方格网法、DTM法作介绍的基础上，提出一些使用过程中应当注意的关键性问题，以期提高土方计算的精度。

2 计算方法 2.1 方格网法Cass7.0软件中的方格网法，需要提供计算区域的 “高程点坐标数据文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：（1）当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格 ，例如输入20米则为采用20m×20m的方格网进行土方计算；（2）当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。

我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后再确定“方格宽度”即可计算出土方量。

（3）当设计面非平面也非斜面时，这种情况在土方工程中比较常见，场地经开挖或回填后变的杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可以利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后再确定“方格宽度”即可计算出土方量。

通过对Cass7.0软件中的方格网法的了解，我们不难看出其计算理论与传统的方格网法是一样的。

南方C A S S软件D T M法和方格网法土石方计算方法-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN南方CASS软件DTM法和方格网法土石方计算方法说明：首先要对原始野外测量坐标数据文件转换成格式为<点号,,Y,X,H>的.dat文件，才能进行DTM法和方格网法土石方计算。

一、DTM法土方计算步骤：1、展野外测点点号：打开CASS，点击绘图处理→展野外测点点号(选择合适的比例尺)→在输入坐标数据文件名对话框中选取相关的文件名点打开。

2、展高程点：点击绘图处理→展高程点→在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开→确定。

3、确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合(在命令栏中输入字母C进行闭合)。

4、建立DTM：点击等高线→建立DTM→选择建立DTM的方式→由图面高程点生成→确定→在命令栏里输入数字2→直接选取高程点或控制点。

5、删除三角网：点击等高线→删除三角网。

6、点击工程应用→DTM法土方计算→根据图上高程点→选择计算区域边界线→在DTM土方计算参数设置对话框中输入平场标高与边界采样间距→确定→在AutoCAD对话框中点击确定→点击图面空白处出现三角网法土石方计算图完成。

二、方格网法土方计算步骤：1、展野外测点点号：打开CASS，点击绘图处理→展野外测点点号(选择合适的比例尺)→在输入坐标数据文件名对话框中选取相关的文件名点打开。

2、展高程点：点击绘图处理→展高程点→在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开→确定。

3、确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合(在命令栏中输入字母C进行闭合)。

4、建立DTM：点击等高线→建立DTM→选择建立DTM的方式→由图面高程点生成→确定→在命令栏里输入数字2→直接选取高程点或控制点。

5、删除三角网：点击等高线→删除三角网。

南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H 2，，Y，X，H……….另存为*.dat文件。

2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。

步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。

特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。

土方量计算一、方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m×20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。

工程中经常要遇到土方计算的问题，而CASS软件为我们提供了一个强大的土方计算功能。

结合我自己多年的工程实际经验，现在与大家讨论一下CASS在实际工程中的运用。

一：文件的上传（文件上传一般有两种方式：一种是由全站仪直接导入计算机；一种是手抄数据后用DAT文件的形式导入计算机）1、全站仪直接导入：打开“CASS软件”→点击“数据”→在“仪器”下拉菜单中选择相对应的仪器型号→返回桌面，右键单击“我的电脑”，选择“属性”→左键单击“硬件”→左键单击“设备管理器”→查看“COM端口类型”→在CASS 中选择与之相应的端口类型→找到全站仪中参数选项→查看全站仪中的参数数据→选择CASS中的“波特率”“数据位”“校验”使之与全站仪中参数对应→“通讯临时文件”为默认→“CASS坐标文件”选择你要保存文件的路径→点击“确认”。

即可生成数据文件。

2、手动导入：新建一个“txt文件”→以“序号，，Y坐标，X坐标，Z坐标”的格式逐个输入坐标数据后保存关闭该文件（例如：1，，30456.267，28775.366，945.723）→找到保存的txt文件，将“txt”后缀改为“dat”回车，不管弹出的对话框，点击确定。

二：土方计算（常用三种方式：一种是“计算两期土方”、一种是“断面法土方计算”、一种是“方格网法土方计算”）8.1 基本几何要素的查询本节主要介绍如何查询指定点坐标，查询两点距离及方位，查询线长，查询实体面积。

8.1.1查询指定点坐标用鼠标点取“工程应用”菜单中的“查询指定点坐标”。

用鼠标点取所要查询的点即可。

也可以先进入点号定位方式，再输入要查询的点号说明:系统左下角状态栏显示的坐标是迪卡尔坐标系中的坐标，与测量坐标系的X 和Y 的顺序相反。

用此功能查询时，系统在命令行给出的X、Y是测量坐标系的值。

8.1.2查询两点距离及方位用鼠标点取“工程应用”菜单下的“查询两点距离及方位”。

用鼠标分别点取所要查询的两点即可。

南方CASS7.0方格网法土石方计算操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用C闭合——图层管理（最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点（手工提）工程应用——指定点生成数据文件——提取的点保存路径（任意命名文件名）——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理——展高程点——选取需要的数据文件（提示注记高程点的距离就直接按空格键就行）——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线即场平范围边线——工程应用——方格网土方计算——选所求范围复合边线——找里程文件——输设计高程——输方格宽度即可。

五、要删除已经计算好的方格网只留复合线和展的高程点，用编辑——图层控制——删除实体所在层命令就行。

问题1：我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗？如有，有什么影响呢？答：进入数据文件里直接修改即可，但要记下是哪些点错了，输成了什么，应该改成什么。

如果原始数据是需要自己录入的话，在记事本中应该先输入y值，再输入x 值。

备注：如果场平设计高程不一样的话，1、就提两个数据文件，一个原始地貌的数据文件，一个设计高程的地貌文件；2、假定一个比最低设计场平高程低的高程；3、按原始地貌高程算一次场平方量；4、再按设计场平标高算一次场平方量；5、用原始地貌高程算出的场平方量减去按设计场平标高算出的场平方量即为所求的场平方量。

如何用cass7.0计算土方2009-1-8 15:36:41新闻类别：CASS技巧[1]显示全部由方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。

工程中经常要遇到土方计算的问题，而CASS软件为我们提供了一个强大的土方计算功能。

结合我自己多年的工程实际经验，现在与大家讨论一下CASS在实际工程中的运用。

一：文件的上传（文件上传一般有两种方式：一种是由全站仪直接导入计算机；一种是手抄数据后用DAT文件的形式导入计算机）1、全站仪直接导入：打开“CASS软件”→点击“数据”→在“仪器”下拉菜单中选择相对应的仪器型号→返回桌面，右键单击“我的电脑”，选择“属性”→左键单击“硬件”→左键单击“设备管理器”→查看“COM端口类型”→在CASS 中选择与之相应的端口类型→找到全站仪中参数选项→查看全站仪中的参数数据→选择CASS中的“波特率”“数据位”“校验”使之与全站仪中参数对应→“通讯临时文件”为默认→“CASS坐标文件”选择你要保存文件的路径→点击“确认”。

即可生成数据文件。

2、手动导入：新建一个“txt文件”→以“序号，，Y坐标，X坐标，Z坐标”的格式逐个输入坐标数据后保存关闭该文件（例如：1，，30456.267，28775.366，945.723）→找到保存的txt文件，将“txt”后缀改为“dat”回车，不管弹出的对话框，点击确定。

二：土方计算（常用三种方式：一种是“计算两期土方”、一种是“断面法土方计算”、一种是“方格网法土方计算”）8.1 基本几何要素的查询本节主要介绍如何查询指定点坐标，查询两点距离及方位，查询线长，查询实体面积。

8.1.1查询指定点坐标用鼠标点取“工程应用”菜单中的“查询指定点坐标”。

用鼠标点取所要查询的点即可。

也可以先进入点号定位方式，再输入要查询的点号说明:系统左下角状态栏显示的坐标是迪卡尔坐标系中的坐标，与测量坐标系的X 和Y 的顺序相反。

用此功能查询时，系统在命令行给出的X、Y是测量坐标系的值。

8.1.2查询两点距离及方位用鼠标点取“工程应用”菜单下的“查询两点距离及方位”。

用鼠标分别点取所要查询的两点即可。

指个人与个人之间的借贷，而P2P理财是指以公司为中介机构，把这借贷双方对接起来实现各自的借贷需求。

借款方可以是无抵押贷款或是有抵押贷款。

而中介一般是收取双方或单方的手续费为盈利目的或者是挣钱一定息差为盈利目的的新型理财模式。

目前市场上有很多这类的公司和不同的产品，收益率也不一样，建议你能谨慎的选择一款适合你产品。

本人建议：选择不动产抵押类的P2P理财产品风险相对来说要小一些。

第三个起点：10万起高收益投资理财渠道：P2P固定收益类理财产品通过几年的努力攒钱，用心投资，相信手中也有一笔可观的投资资金。

但是资金来的不容易，仍需谨慎投资。

这一阶段可以购买一些高收益的P2P固定收益类理财产品，在保证资金的基础上能获得更大收益。

如嘉丰瑞德的合作产品“宜盛财富月月盈”，投资资金10万元起，年化收益率9.6%，每月能固定拿到800元，像拿工资一样的发到你卡中，是个不错的理财产品。

10万元放银行就不划算了。

总之，理财就是“倒腾”，千万不能“偷懒”，小钱变大钱，穷人变富人，一步一个脚印，踏踏实实地走好自己的理财之路，你一定会成功。

南方cass三角网法和方格网法计算土方量测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

南方CASSDTM法三种土方计算方法及比较南方CASSDTM法是一种用于土方工程计算的方法，主要用于计算土方体积及平均高程。

它具有计算速度快、精度高的特点，在土方工程中得到了广泛的应用。

根据不同的应用需求，南方CASSDTM法可以采用三种不同的土方计算方法，分别是累减法、累加法和容量法。

首先，累减法是最简单的土方计算方法。

它基于南方CASSDTM法中的等高线绘制原理，通过在等高线上标注高程点，然后根据不同等高线之间的间距计算体积差，从而得到土方体积。

具体步骤如下：1.根据实际情况选取适合的等高线间距，然后在地图上绘制等高线；2.在等高线上标注高程点，并计算相邻等高线之间的高度差；3.将相邻等高线之间的高度差与等高线间距相乘，得到土方体积。

其次，累加法是另一种常用的土方计算方法。

它也是基于南方CASSDTM法中的等高线绘制原理，但与累减法不同的是，累加法是根据面积差来计算土方体积的。

具体步骤如下：1.在等高线上标注高程点，并计算相邻等高线之间的面积差；2.将每个相邻等高线之间的面积差相加，得到土方体积。

最后，容量法是南方CASSDTM法中一种更加精确的土方计算方法。

它不仅基于等高线的绘制原理，还考虑了地表的反褶性。

具体步骤如下：1.在等高线上标注高程点，并计算等高线所包围区域的面积；2.根据等高线间距，在地表上等间距地绘制辅助线；3.根据辅助线切割等高线所包围的区域，形成一系列小块；4.计算每个小块的倾斜面积，并与原始面积相乘，得到土方体积。

这三种方法在土方计算的精度和计算速度上存在一定的差异。

累减法是最简单的方法，计算速度较快，但在复杂地形情况下精度较低。

累加法相对来说精度较高，但需要绘制更多的等高线，计算速度相对较慢。

容量法是最精确的方法，能够考虑地表的反褶性，但计算复杂度较高，需要更多的计算步骤。

综上所述，南方CASSDTM法的三种土方计算方法各有优劣。

根据实际需求和计算难度，可以选择合适的方法进行土方计算。

南方cass 三角网计算土方量流程总结南方CASS方格网计算土方量流程总结方格网计算由三个要素组成: 计算范围+原地面标高数据文件+完成面标高三角网计算范围计算范围一定要用复合线(PL)画，且最后闭合(CAD按c闭合); 生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat) ，方法有以下2 种: 1 、对有坐标数据(X,Y,H)的，直接在记事本上按以下格式(序号, 编码，丫，X，H)操作：1 ,, 丫，X，H 2，，丫，X, H ,,,. 另存为*.dat 文件。

2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件(*.dat) 步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确〜四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw) 1 、首先要生成完成面标高数据文件(*.dat), 步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步:建立DTM莫型，可以由已有设计标咼数据文件或图面咼程点生成。

步骤:等咼线建立DTM (由已有数据文件或图面高程点生成); 第二步：建立三角网并生成三角网文件; 步骤：等高线——三角网存取——写入文件(*.sjw) 五、方格网法计算过程步骤：工程应用方格网法土方计算——确定范围——高程点数据文件*.dat( 原地面)——三角网文件*.sjw(完成面)0特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD 导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层0 土方量计算方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面： 1) 、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m< 20m方格网进行土方计算；2)、当设计面为斜面时，有基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
