CASS9.1方格网土方计算实例

南方CASS方格网计算土方步骤一：现场采集数据：已知坐标点和高程，可以直接利用数据采集来采集要计算土方范围里的点（要算十米格子土方图，实际中采集点为5-8米一点，二十米格子为12-16米一点，中间地形变化比较大的全部要采集，砍高砍底要全部采集），同时范围边采集，而对于没坐标点的可以利用一个固定点为零平台，坐标全假设为0，利用0位角定向即可采集数据，方法和上面一样，再后一个不同之处就是会要采集个平整到哪处位置点的高程将成为你计算土方量的设计高程。

二：开始计算：传好数据会出现记事本格式的DAT文件如图，在南方CASS绘图处理菜单中展野外测点点号，就会出现如图然后把范围用多段线框出来，如图把范围框线改别图层并关闭图层，删掉展点号，后打开关闭的图层。

打开CASS菜单里工程应用里方格网计算，会出现下图接着就是采集原地面高程点数据文件输入如图再后看到有三个设计面和一个方格网格子距离输入你将可以选择是有坡度计算还是平整计算和十米格子或二十米格子计算等。

一般情况多用设计面第一个和第二个，第一个平整很简单直接输入设计高程，如图接着就是你选择方格宽度，下图为20米第二种有坡度的计算，设计面不同如图基准点就是坡度开始位置点击平面会出现坐标，向下方向上一点就是坡度结束点点击平面出现的坐标，基准点设计高程就是坡度开始位置设计高程，接着也是选择格子距离10米或20米，下图为20米，有坡比的和平整的不同之处就是设计高程会不同，如下图对比有坡比的蓝色设计高程呈现不同值平整的蓝色设计高程全为32米。

第三种设计面计算和第二种一样，就是一个坡度后接着再一个坡度。

下面给个例子做下：条件：已知采集好了原地面数据，平整高度为35米计算。

已知采集好了原地面数据，从左到右正直坡度为1.5℅，左边开始设计高程为32米计算。

比如电子版图，就在图上面把土方范围框出来后用命令G加点（是保存到你自己文件里）来采集原地面高程点，后面计算都一样。

最新文件仅供参考已改成word文本。

CASS91方格网计算土石方教程方格网计算土石方是土木工程中非常重要的一个内容，它是对地表面积的计算，对于土方工程和石方工程的设计与施工都起到非常重要的作用。

下面将介绍方格网计算土石方的步骤和方法。

方格网计算土石方主要包括以下几个步骤：确定网格大小、绘制地面剖面图、确定土石方的高度、计算每块网格的土石方体积、统计所有网格的土石方体积。

首先，确定网格大小是进行方格网计算土石方的第一步。

通常，网格的大小应根据具体情况进行合理选择。

一般情况下，网格的边长可选取为1米或0.5米，如果山体较大，并且地形复杂，可以适当缩小网格大小，以提高计算的准确性。

其次，绘制地面剖面图是方格网计算土石方的第二步。

在绘制地面剖面图时，应选取地面的关键点，如边坡、沟渠等，以确保绘制的地面剖面图能够准确地反映地形的实际情况。

然后，确定土石方的高度是方格网计算土石方的第三步。

确定土石方的高度是指根据设计要求确定地面的目标高度，并在地面剖面图中标明，一般通过标高点的位置来确定。

接下来，计算每块网格的土石方体积是方格网计算土石方的第四步。

计算每块网格的土石方体积时，需要根据地面剖面图中标明的高度差和网格大小计算出每块网格的土石方体积。

最后，统计所有网格的土石方体积是方格网计算土石方的最后一步。

通过将每块网格的土石方体积相加，即可得到总体积。

同时，根据设计要求可以进行不同区域的合并计算，以得到更为准确的土石方体积。

需要注意的是，在进行方格网计算土石方时，应注意将图纸上的线与实际地形相对应，以确保计算的准确性。

此外，还需要根据具体工程的要求进行适当的修正，如坡面修正等。

综上所述，方格网计算土石方是土木工程中非常重要的一个内容，通过确定网格大小、绘制地面剖面图、确定土石方的高度、计算每块网格的土石方体积和统计所有网格的土石方体积等步骤可以得到准确的土石方体积，为土方工程和石方工程的设计与施工提供了重要的数据支持。

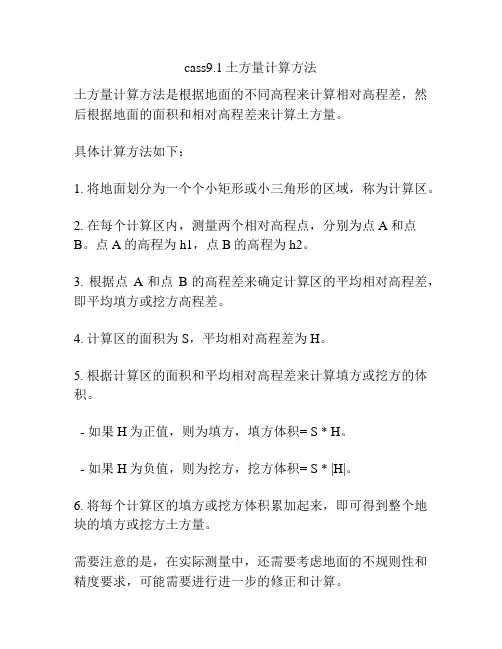

cass9.1土方量计算方法
土方量计算方法是根据地面的不同高程来计算相对高程差，然后根据地面的面积和相对高程差来计算土方量。

具体计算方法如下：
1. 将地面划分为一个个小矩形或小三角形的区域，称为计算区。

2. 在每个计算区内，测量两个相对高程点，分别为点A和点B。

点A的高程为h1，点B的高程为h2。

3. 根据点A和点B的高程差来确定计算区的平均相对高程差，即平均填方或挖方高程差。

4. 计算区的面积为S，平均相对高程差为H。

5. 根据计算区的面积和平均相对高程差来计算填方或挖方的体积。

- 如果H为正值，则为填方，填方体积= S * H。

- 如果H为负值，则为挖方，挖方体积= S * |H|。

6. 将每个计算区的填方或挖方体积累加起来，即可得到整个地块的填方或挖方土方量。

需要注意的是，在实际测量中，还需要考虑地面的不规则性和精度要求，可能需要进行进一步的修正和计算。

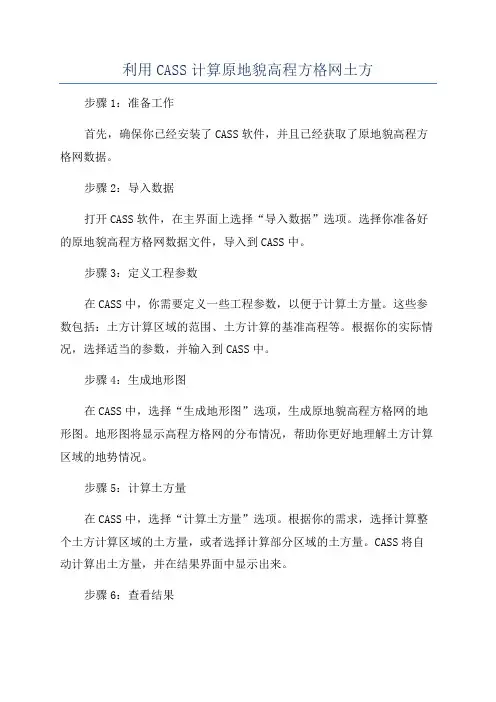

利用CASS计算原地貌高程方格网土方步骤1：准备工作
首先，确保你已经安装了CASS软件，并且已经获取了原地貌高程方格网数据。

步骤2：导入数据
打开CASS软件，在主界面上选择“导入数据”选项。

选择你准备好的原地貌高程方格网数据文件，导入到CASS中。

步骤3：定义工程参数
在CASS中，你需要定义一些工程参数，以便于计算土方量。

这些参数包括：土方计算区域的范围、土方计算的基准高程等。

根据你的实际情况，选择适当的参数，并输入到CASS中。

步骤4：生成地形图
在CASS中，选择“生成地形图”选项，生成原地貌高程方格网的地形图。

地形图将显示高程方格网的分布情况，帮助你更好地理解土方计算区域的地势情况。

步骤5：计算土方量
在CASS中，选择“计算土方量”选项。

根据你的需求，选择计算整个土方计算区域的土方量，或者选择计算部分区域的土方量。

CASS将自动计算出土方量，并在结果界面中显示出来。

步骤6：查看结果
在CASS中，你可以查看计算结果，并对结果进行进一步的分析和处理。

CASS提供了多种展示结果的方式，如表格、图表、立体图等。

你可以选择适合自己的方式查看结果，并进行土方计算结果的分析。

步骤7：保存和输出结果
最后，将CASS计算得到的土方计算结果保存并输出。

你可以选择将结果保存为表格、图像或者其他格式的文件，以方便后续的使用和分享。

总结：。

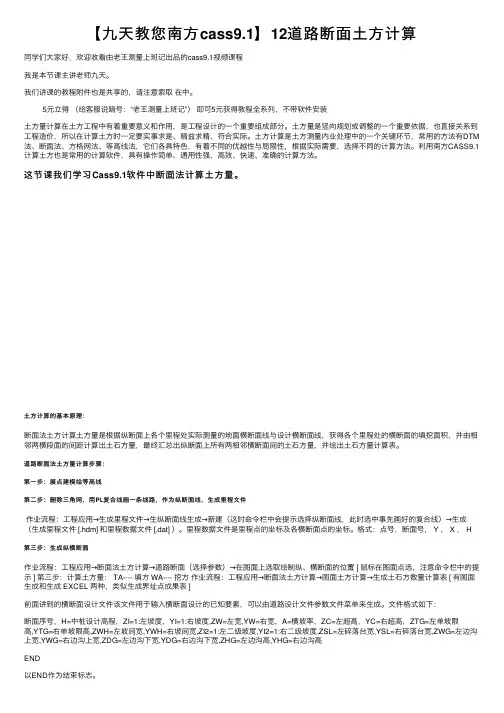

【九天教您南⽅cass9.1】12道路断⾯⼟⽅计算同学们⼤家好，欢迎收看由⽼王测量上班记出品的cass9.1视频课程我是本节课主讲⽼师九天。

我们讲课的教程附件也是共享的，请注意索取在中。

5元⽴得（给客服说暗号：“⽼王测量上班记”）即可5元获得教程全系列，不带软件安装⼟⽅量计算在⼟⽅⼯程中有着重要意义和作⽤，是⼯程设计的⼀个重要组成部分。

⼟⽅量是竖向规划或调整的⼀个重要依据，也直接关系到⼯程造价，所以在计算⼟⽅时⼀定要实事求是、精益求精、符合实际。

⼟⽅计算是⼟⽅测量内业处理中的⼀个关键环节，常⽤的⽅法有DTM 法、断⾯法、⽅格⽹法、等⾼线法，它们各具特⾊，有着不同的优越性与局限性，根据实际需要，选择不同的计算⽅法。

利⽤南⽅CASS9.1计算⼟⽅也是常⽤的计算软件，具有操作简单、通⽤性强，⾼效、快速、准确的计算⽅法。

这节课我们学习Cass9.1软件中断⾯法计算⼟⽅量。

⼟⽅计算的基本原理：断⾯法⼟⽅计算⼟⽅量是根据纵断⾯上各个⾥程处实际测量的地⾯横断⾯线与设计横断⾯线，获得各个⾥程处的横断⾯的填挖⾯积，并由相邻两横段⾯的间距计算出⼟⽯⽅量，最终汇总出纵断⾯上所有两相邻横断⾯间的⼟⽯⽅量，并绘出⼟⽯⽅量计算表。

道路断⾯法⼟⽅量计算步骤：第⼀步：展点建模绘等⾼线第⼆步：删除三⾓⽹，⽤PL复合线画⼀条线路，作为纵断⾯线，⽣成⾥程⽂件作业流程：⼯程应⽤→⽣成⾥程⽂件→⽣纵断⾯线⽣成→新建（这时命令栏中会提⽰选择纵断⾯线，此时选中事先画好的复合线）→⽣成（⽣成⾥程⽂件 [.hdm] 和⾥程数据⽂件 [.dat] ）。

⾥程数据⽂件是⾥程点的坐标及各横断⾯点的坐标。

格式：点号，断⾯号， Y ， X ， H 第三步：⽣成纵横断⾯作业流程：⼯程应⽤→断⾯法⼟⽅计算→道路断⾯（选择参数）→在图⾯上选取绘制纵、横断⾯的位置 [ ⿏标在图⾯点选，注意命令栏中的提⽰ ] 第三步：计算⼟⽅量： TA---- 填⽅ WA---- 挖⽅作业流程：⼯程应⽤→断⾯法⼟⽅计算→图⾯⼟⽅计算→⽣成⼟⽯⽅数量计算表 [ 有图⾯⽣成和⽣成 EXCEL 两种，类似⽣成界址点成果表 ]前⾯讲到的横断⾯设计⽂件该⽂件⽤于输⼊横断⾯设计的已知要素，可以由道路设计⽂件参数⽂件菜单来⽣成。

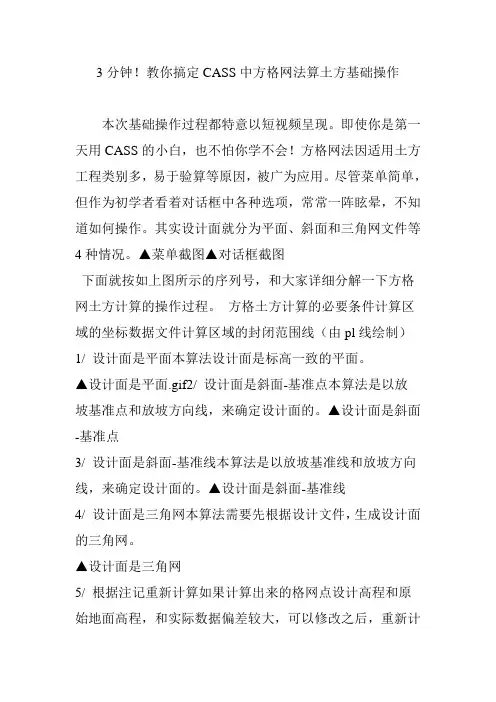

3分钟！教你搞定CASS中方格网法算土方基础操作
本次基础操作过程都特意以短视频呈现。

即使你是第一天用CASS的小白，也不怕你学不会！方格网法因适用土方工程类别多，易于验算等原因，被广为应用。

尽管菜单简单，但作为初学者看着对话框中各种选项，常常一阵眩晕，不知道如何操作。

其实设计面就分为平面、斜面和三角网文件等4种情况。

▲菜单截图▲对话框截图
下面就按如上图所示的序列号，和大家详细分解一下方格网土方计算的操作过程。

方格土方计算的必要条件计算区域的坐标数据文件计算区域的封闭范围线（由pl线绘制）
1/ 设计面是平面本算法设计面是标高一致的平面。

▲设计面是平面.gif2/ 设计面是斜面-基准点本算法是以放
坡基准点和放坡方向线，来确定设计面的。

▲设计面是斜面-基准点
3/ 设计面是斜面-基准线本算法是以放坡基准线和放坡方向线，来确定设计面的。

▲设计面是斜面-基准线
4/ 设计面是三角网本算法需要先根据设计文件，生成设计面的三角网。

▲设计面是三角网
5/ 根据注记重新计算如果计算出来的格网点设计高程和原
始地面高程，和实际数据偏差较大，可以修改之后，重新计
算。

上面已经把方格网土方计算各种操作都演示给各位了，是不是很简单？如果学会了简单的操作，打开本公众号搜索历史文章“我们来聊聊土方计算那些事”，学习一下计算原理和常见问题。

有时间的时候，还可以去生态圈搜索“土方计算”，多看看应用实例。

我可以很肯定的说，结合这些知识点实操几遍，在CASS方格网土方计算领域，就可以晋升为达人了！。

CASS9。

1方格网计算土石方教程1、打开图形→导入地形图2、进入菜单“绘图处理" →展高程点（现场开挖后收方测量点、自处理设计标高点）→找到****。

dat格式文件打开3、确定计算范围,用多段线绘制计算范围(即展高程点范围），4、进入菜单“等高线”→建立DTM（选择由图面高程点生成）→确定→选择“选取高程点的范围”→选择建模边界→自动生成三角网5、进入菜单“等高线”→三角网存取→写入文件→命名文件后选择三角网对象保存6、入菜单“工程应用" →方格网土方计算→选择计算边界→选择打开地面高程点。

dat文件→选择打开三角网.sjw文件→设置计算参数→设置方格网位置方向→计算OK所有坐标数据文件需转换为（。

dat)格式文件,在。

txt文件内将数据设置好后，直接将。

txt文件后缀改为。

dat格式文件原始地面数据采集1、现场测量后整理在.txt文件内,直接将.txt文件后缀改为.dat格式文件2、在CASS内,点击在应用工具栏上的红色.91→选择将所展的点追加到数据文件中,命名文件后设置展点完毕后保存。

生成三维模型：建立方格网后，选择“等高线—-—坡度分析-——颜色填充—选择填充方式（2。

实心填充），再进行：等高线———三维模型-低级着色方式”生成完成，选择“显示—三维动态显示"即可查看提取高程点：1、地形图标高图根点没有被损坏，点击图根点可以显示其坐标、高程，那么，可以直接提取。

提取方式：（1）、工程应用—高程点生成数据文件—图块生成数据文件—输入高程点所在的图层名称—-—高程点信息所在的位置输入选项2高程点Z值。

即可提取。

2、等高线提取高程---选择复合线生成，根据命令提示即可。

教你8步用Cass方格网计算出土方量Cass方格网法是一种常用的土方计算方法，适用于平面土方计算。

下面将介绍Cass方格网法的八个步骤，以帮助你计算出土方量。

步骤一：绘制网格首先，需要在施工区域上绘制一个方格网。

网格的大小可以根据实际情况来确定，通常情况下，每个方格的边长为10米或者20米。

步骤二：标注高程在每个方格的中心点上标注高程，可以使用水平仪和测量仪器来准确地测量每个点的高程。

将高程数据标注在每个方格的中心点上。

步骤三：计算土方高度在每个方格中，需要计算出土方的高度。

通常情况下，我们可以将每个方格中心点的高程减去一个基准高程，得到土方的高度。

步骤四：计算土方体积在每个方格中，计算土方的体积。

土方的体积可以通过将土方高度乘以方格的面积来计算得到。

方格的面积可以通过方格的边长平方来计算得到。

步骤五：计算总土方体积将每个方格中的土方体积相加，得到总土方体积。

这个值表示了整个施工区域的土方量。

步骤六：计算剪切土方体积如果在施工区域中存在剪切土方，需要将其体积从总土方体积中减去。

剪切土方的体积可以通过将剪切土方高度乘以剪切土方的面积来计算得到。

步骤七：计算填方体积如果在施工区域中存在填方，需要将其体积加到总土方体积中。

填方的体积可以通过将填方高度乘以填方的面积来计算得到。

步骤八：计算净土方体积将剪切土方体积减去填方体积，得到净土方体积。

这个值表示了实际需要挖掘或填充的土方量。

以上就是使用Cass方格网法计算土方量的八个步骤。

这种方法适用于平面土方计算，可以帮助工程师或施工人员准确地计算出土方量，从而为工程项目提供参考。

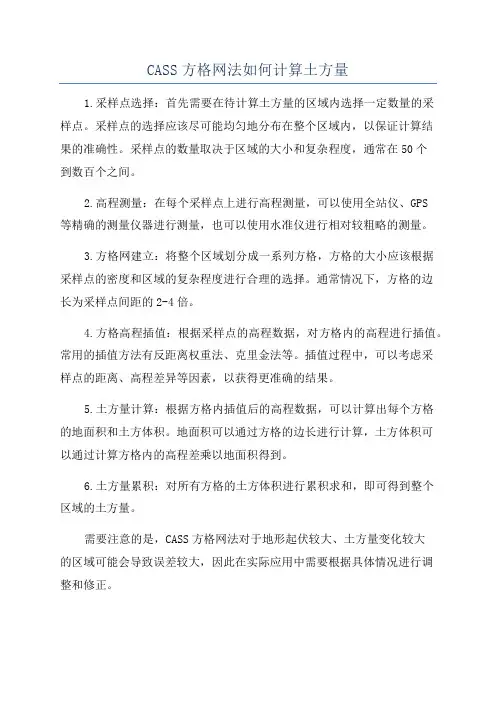

CASS方格网法如何计算土方量
1.采样点选择：首先需要在待计算土方量的区域内选择一定数量的采
样点。

采样点的选择应该尽可能均匀地分布在整个区域内，以保证计算结
果的准确性。

采样点的数量取决于区域的大小和复杂程度，通常在50个
到数百个之间。

2.高程测量：在每个采样点上进行高程测量，可以使用全站仪、GPS
等精确的测量仪器进行测量，也可以使用水准仪进行相对较粗略的测量。

3.方格网建立：将整个区域划分成一系列方格，方格的大小应该根据
采样点的密度和区域的复杂程度进行合理的选择。

通常情况下，方格的边
长为采样点间距的2-4倍。

4.方格高程插值：根据采样点的高程数据，对方格内的高程进行插值。

常用的插值方法有反距离权重法、克里金法等。

插值过程中，可以考虑采
样点的距离、高程差异等因素，以获得更准确的结果。

5.土方量计算：根据方格内插值后的高程数据，可以计算出每个方格
的地面积和土方体积。

地面积可以通过方格的边长进行计算，土方体积可
以通过计算方格内的高程差乘以地面积得到。

6.土方量累积：对所有方格的土方体积进行累积求和，即可得到整个
区域的土方量。

需要注意的是，CASS方格网法对于地形起伏较大、土方量变化较大
的区域可能会导致误差较大，因此在实际应用中需要根据具体情况进行调
整和修正。

总结起来，CASS方格网法计算土方量的步骤包括采样点选择、高程测量、方格网建立、方格高程插值、土方量计算和土方量累积。

通过这个方法，可以较为准确地计算出待测区域的土方量。

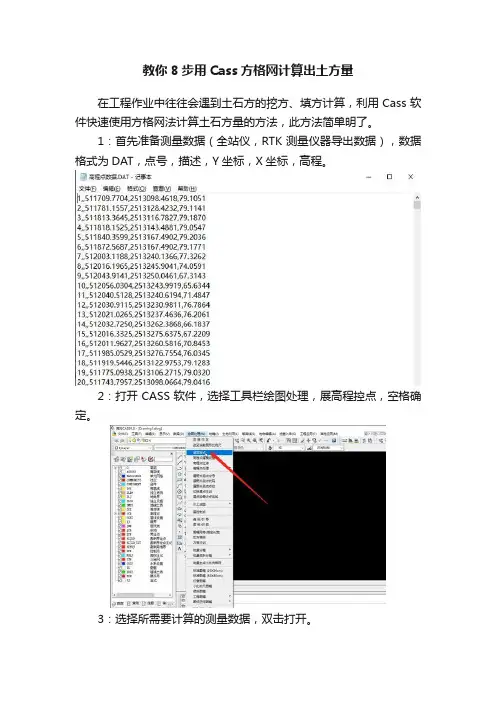

教你8步用Cass方格网计算出土方量
在工程作业中往往会遇到土石方的挖方、填方计算，利用Cass软件快速使用方格网法计算土石方量的方法，此方法简单明了。

1：首先准备测量数据（全站仪，RTK测量仪器导出数据），数据格式为DAT，点号，描述，Y坐标，X坐标，高程。

2：打开CASS软件，选择工具栏绘图处理，展高程控点，空格确定。

3：选择所需要计算的测量数据，双击打开。

4：使用pl多段线命令，画取边界线闭合应用C命令进行闭合。

（可以只选择需要计算的区域）
5：选择工具栏，工程应用，方格网法土方计算，开始计算；选择闭合的边界线。

6:选择测量数据，原始地面的dat数据文件。

7：输入图纸或者甲方给定点点设计平面目标高程（75米），修
改所需要的方格宽度（长宽各10米）
8：确定开始计算了，计算结果如下。

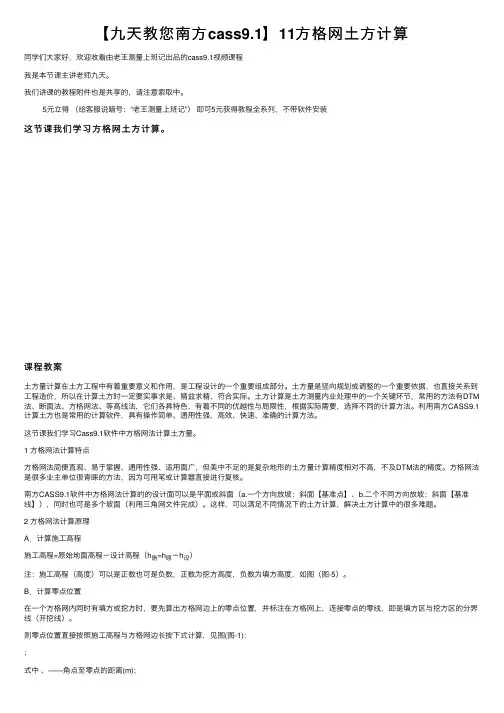

【九天教您南⽅cass9.1】11⽅格⽹⼟⽅计算同学们⼤家好，欢迎收看由⽼王测量上班记出品的cass9.1视频课程我是本节课主讲⽼师九天。

我们讲课的教程附件也是共享的，请注意索取中。

5元⽴得（给客服说暗号：“⽼王测量上班记”）即可5元获得教程全系列，不带软件安装这节课我们学习⽅格⽹⼟⽅计算。

课程教案⼟⽅量计算在⼟⽅⼯程中有着重要意义和作⽤，是⼯程设计的⼀个重要组成部分。

⼟⽅量是竖向规划或调整的⼀个重要依据，也直接关系到⼯程造价，所以在计算⼟⽅时⼀定要实事求是、精益求精、符合实际。

⼟⽅计算是⼟⽅测量内业处理中的⼀个关键环节，常⽤的⽅法有DTM 法、断⾯法、⽅格⽹法、等⾼线法，它们各具特⾊，有着不同的优越性与局限性，根据实际需要，选择不同的计算⽅法。

利⽤南⽅CASS9.1计算⼟⽅也是常⽤的计算软件，具有操作简单、通⽤性强，⾼效、快速、准确的计算⽅法。

这节课我们学习Cass9.1软件中⽅格⽹法计算⼟⽅量。

1 ⽅格⽹法计算特点⽅格⽹法简便直观、易于掌握、通⽤性强、适⽤⾯⼴，但美中不⾜的是复杂地形的⼟⽅量计算精度相对不⾼，不及DTM法的精度。

⽅格⽹法是很多业主单位很青睐的⽅法，因为可⽤笔或计算器直接进⾏复核。

南⽅CASS9.1软件中⽅格⽹法计算的的设计⾯可以是平⾯或斜⾯（a.⼀个⽅向放坡：斜⾯【基准点】、b.⼆个不同⽅向放坡：斜⾯【基准线】），同时也可是多个坡⾯（利⽤三⾓⽹⽂件完成）。

这样，可以满⾜不同情况下的⼟⽅计算，解决⼟⽅计算中的很多难题。

2 ⽅格⽹法计算原理A．计算施⼯⾼程施⼯⾼程=原始地⾯⾼程－设计⾼程（h施=h原－h设）注：施⼯⾼程（⾼度）可以是正数也可是负数，正数为挖⽅⾼度，负数为填⽅⾼度，如图（图-5）。

B．计算零点位置在⼀个⽅格⽹内同时有填⽅或挖⽅时，要先算出⽅格⽹边上的零点位置，并标注在⽅格⽹上，连接零点的零线，即是填⽅区与挖⽅区的分界线（开挖线）。

则零点位置直接按照施⼯⾼程与⽅格⽹边长按下式计算，见图(图-1)：；式中、——⾓点⾄零点的距离(m)；、 ——相邻两⾓点的施⼯⾼程(m)，均⽤绝对值；a ——⽅格⽹的边长(m)。

南方CASS方格网法计算土方量有原始地貌和竣工地貌用方格网法计算期间土方1.原始地貌生成dat文件（若直接从全站仪导出数据则就是dat文件，不需转化，可用记事本查看，此处针对dwg高程数据点文件）：打开原始地貌图——工程应用——高程点生成数据文件——有编码高程点——选择存储位置，输入名称——命令2（直接选取高程点或控制点）——框选存储对象——右键确认——完成dat文件转化。

2.竣工地貌计算分块（通常方格网不会整个一大块一次计算，会划分很多块再计算，若整个计算，可忽略此步骤）：打开竣工地貌图——命令boundary——拾取——点取一个封闭区域——右键确认——回车——拾取。

以此循环，直到将所有封闭区域分别点取，全部分块都生成边框。

通常点取封闭区域的时候，会出现点取区域不封闭的提示，此刻可以执行copy命令，将该封闭区域复制出来，单独点取后，生成边框，再将边框移动到原来的位置，完成分区。

或者用PL命令手画封闭。

生成边框之前，最好换一种线的颜色，这样生成的边框能够区分，避免就算成功生成边框也不易分辨的问题。

3.竣工地貌生成三角网：等高线——建立DTM文件——用图面高程点——命令2（直接选取高程点或控制点）——框选要生成的对象——右键确认——完成三角网文件。

4.检查三角网文件正确性：等高线——重组三角网——点取图上错误三角网线。

三角网文件线条是一种颜色，生成的封闭区域框是另一种颜色，直接修改两种颜色线条交叉区域即可完成三角网文件检查。

5.三角网存取：等高线——三角网存取——写入文件——选择存储位置，输入名称——框选对象——右键确认。

6.计算土方工程量：命令fgwtf_getpt——选择计算区域边界线——填入原地貌dat文件，填入竣工地貌sjw文件——确认方格网起始位置0,0（就是：命令处输入0,0）——命令Z回车，命令E回车——生成计算网格——M回车——移动网格到相应位置。

确认方格网起始位置0,0，无此步骤，工程量会有出入，应该有这一步骤才是正确的，统一起始点。

案例1某项目，提供原地貌高程图纸、现状高程图纸，要求计算土方工程量。

一、方格网法计算土方工程量
1.提取原地貌标高
文件-打开已有图纸-导入原地貌图纸。

指令PL-沿红线圈出范围-C闭合。

工程应用-高程点生成数据文件-有编码高程点，导出高程点.dat文件。

2.现状图纸生成三角网
文件-打开已有图纸-导入现状标高图纸。

指令PL-沿最外圈高程点圈出要测量范围-C闭合。

等高线-建立三角网-选择由图面高程点生成-确定，选定已圈出的范围线。

选定范围线，删除范围线以外的三角网（选定后delete）。

三角网存储：等高线-三角网存取-写入文件-命名-确定-WRITESJW选择对象时要选择全部的三角形-回车即可。

3.土方计算
工程应用-方格网法-方格网法土方计算-选择三角网最外侧范围线-弹出下表，按图示选择，确定即可。

二、三角网法计算土方工程量
1.原地貌图纸、现状图纸建立三角网
文件-打开已有图纸-导入图纸。

指令PL-沿最外圈高程点圈出要测量范围-C闭合。

等高线-建立三角网-选择由图面高程点生成-确定，选定已圈出的范围线。

选定范围线，删除范围线以外的三角网（选定后delete）。

三角网存储：等高线-三角网存取-写入文件-命名-确定-WRITESJW选择对象时要选择全部的三角形-回车即可。

分别保存原地貌图纸三角网1、现地貌图纸三角网2。

2.土方工程量计算
工程应用-三角网法土方计算-计算两期间土方-TWOSJW指令-选择第一期三角网文件-原地貌图纸三角网1- TWOSJW指令-选择第二期三角网文件-现地貌图纸三角网2-即出现工程量。

用南方cass 9.0里的方格网法计算
土方开挖工程量的步骤
1、用鼠标右键：新建：文本文档txt。

2、把word文件里的1,,（序号）x,y,（坐标）h(高程)复制在txt文本文档
里面。

3、重命名txt—命名为dat文本名字（dat文本不能打开，如果要打开或修改
里面的内容，只能变回txt文档才能打开）。

4、开始—所有程序—CASS成图系统—C9cass90ForAutoCAD2007。

5、在命令行先输z按空格键，然后输e再按空格键：显示e正在重生成模型。

6、选绘图处理—选展高程点—按Enter键—查找桌面文件中建立的（开挖后
的）dat文档—点dat文档后按Enter键，显示屏上出现高程点。

7、选等高线—选建立DTM—点…然后查找桌面（开挖后的）dat文档—
点打开—按确定—图上根据根据高程生成三角网—删除多余三角网线。

8、用多段线画边界线（使其封闭），点在线上，按右键—特性—闭合—是。

9、工程应用—方格网法土方计算—点封闭边界线—输入高程坐标数据文件
（开挖前的）—点打开；三角网文件（开挖后的），方格网宽度5m—点确定—按Enter键—就计算出开挖的土方工程量。

指个人与个人之间的借贷，而P2P理财是指以公司为中介机构，把这借贷双方对接起来实现各自的借贷需求。

借款方可以是无抵押贷款或是有抵押贷款。

而中介一般是收取双方或单方的手续费为盈利目的或者是挣钱一定息差为盈利目的的新型理财模式。

目前市场上有很多这类的公司和不同的产品，收益率也不一样，建议你能谨慎的选择一款适合你产品。

本人建议：选择不动产抵押类的P2P理财产品风险相对来说要小一些。

第三个起点：10万起高收益投资理财渠道：P2P固定收益类理财产品通过几年的努力攒钱，用心投资，相信手中也有一笔可观的投资资金。

但是资金来的不容易，仍需谨慎投资。

这一阶段可以购买一些高收益的P2P固定收益类理财产品，在保证资金的基础上能获得更大收益。

如嘉丰瑞德的合作产品“宜盛财富月月盈”，投资资金10万元起，年化收益率9.6%，每月能固定拿到800元，像拿工资一样的发到你卡中，是个不错的理财产品。

10万元放银行就不划算了。

总之，理财就是“倒腾”，千万不能“偷懒”，小钱变大钱，穷人变富人，一步一个脚印，踏踏实实地走好自己的理财之路，你一定会成功。

南方cass三角网法和方格网法计算土方量测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。

为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。

一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。

三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。

此时要注意左下角显示的文字，点击回车键即可。

把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。

利用CASS计算原地貌高程方格网土方（新手教程）说明：方法来自网络，根据个人理解整理步骤如下。

系统及软件情况：Windows10- 64位、CAD2014+天正建筑2014、EXCEL2010、CASS9.1。

前言：笔者近日遇到一个问题，某工程收到图纸“原地貌高程方格网(土方队）.dwg”需要计算大开挖土方，完成面是绝对标高6.5m。

由于仅凭一张图纸没有全站仪的测绘文件，即缺少“原地貌高程点信息的测量数据.DAT”文件，按照常规方法难以直接用CASS9.1计算。

通过查询网上方法得知，可以使用CAD2014自带功能“工具—数据提取”，导出相应三维坐标信息到EXCEL2010，最后复制到记事本新建“.TXT”文件，并更改后缀文件名为“.DAT”，再导入CASS9.1计算方格网土方。

正文：1、启动软件CAD2014+天正建筑2014打开图纸“原地貌高程方格网(土方队）.dwg”，使用CAD“特性”命令（快捷键CTRL+1）查看方格网高程数字所在的图层信息，然后使用天正“关闭其他图层”命令及CAD“快速选择”命令，将黄色高程数字的图层孤立出来，另存为文件“纯FGW图层点.dwg”；2、使用CAD“工具-数据提取”命令，将高程点信息导出EXCEL2010；3、此时用软件EXCEL2010打开“纯FGW图层点.xls”，经过对比CAD查看高程点的数量一致；4、使用EXCEL2010的“右键-转换为数字”命令、“合并& ”命令，将单元格数据处理为“序号，，Y坐标，X坐标，Z坐标”的形式，并粘贴到软件记事本“.TXT”文件中，修改后缀文件格式为“.DAT”。

此时高程点已经导出；5、使用CASS9.1软件“fgwtf_getpt ”命令及图纸“原地貌高程方格网(土方队）.dwg ”、文件“原始高程点.DAT ”计算方格网土方。

如果软件没有生成方格网挖填边界请使用“地物编辑--重新生成”命令。

完成。

谢谢观看，笔者技术有限，恳请各位指正！多谢！关于CAD导出高程点坐标的方法来自微信公众号：测量玩家。
