剪力墙配筋

剪力墙水平分布筋配筋率计算1.定义和目的剪力墙水平分布筋配筋率是指剪力墙水平方向上钢筋的配置比例，通常用钢筋的截面积与混凝土截面积的比值来表示。

其目的是为了提高剪力墙的强度、刚度和抗裂性能，确保建筑结构的安全性和稳定性。

2.配筋率计算公式剪力墙水平分布筋配筋率计算公式为：ρ = As/Acon其中，ρ表示配筋率，As 表示钢筋的截面积，Acon 表示混凝土的截面积。

3.考虑因素在实际工程中，影响剪力墙水平分布筋配筋率的因素有很多，主要包括以下几点：（1）混凝土强度等级：混凝土强度等级越高，配筋率越低。

（2）钢筋强度等级：钢筋强度等级越高，配筋率越低。

（3）剪力墙厚度：剪力墙厚度越大，配筋率越低。

（4）水平分布筋的直径和间距：水平分布筋的直径越大，间距越小，配筋率越高。

4.公式应用以某工程为例，已知剪力墙厚度为200mm，高度为800mm，混凝土强度等级为C30，钢筋强度等级为HRB400，水平分布筋直径为12mm，间距为200mm。

根据上述公式，计算得出配筋率为：ρ = (π× (12/2)²× 200) / (200 × 800) = 0.25%5.数值实例以某高层建筑为例，其剪力墙水平分布筋配筋率为0.25%，与上述工程实例相同。

该建筑在地震作用下表现出良好的抗震性能，证明了该配筋率的合理性。

6.结论剪力墙水平分布筋配筋率的计算应考虑多个因素。

在实际工程中，应根据具体情况进行计算和优化，以确保建筑结构的安全性和稳定性。

通过合理选择配筋率，可以提高剪力墙的强度、刚度和抗裂性能，降低工程造价并延长结构寿命。

因此，剪力墙水平分布筋配筋率的计算具有重要的实际意义和工程价值。

假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

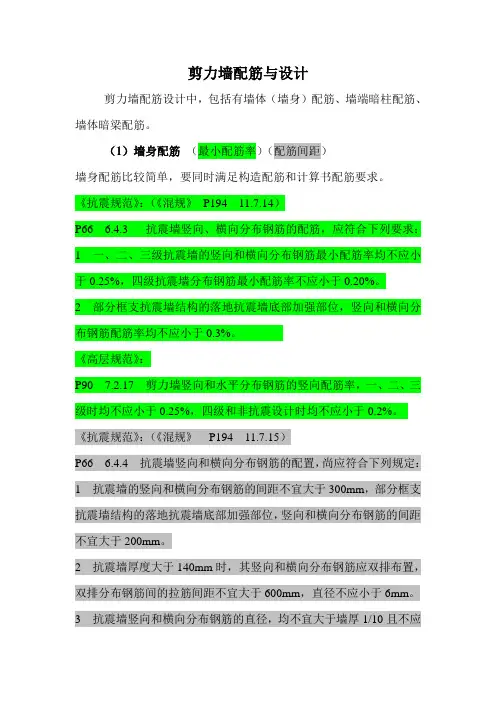

剪力墙配筋与设计剪力墙配筋设计中，包括有墙体（墙身）配筋、墙端暗柱配筋、墙体暗梁配筋。

（1）墙身配筋（最小配筋率）（配筋间距）墙身配筋比较简单，要同时满足构造配筋和计算书配筋要求。

《抗震规范》：（《混规》P194 11.7.14）P66 6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%，四级抗震墙分布钢筋最小配筋率不应小于0.20%。

2 部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋配筋率均不应小于0.3%。

《高层规范》：P90 7.2.17 剪力墙竖向和水平分布钢筋的竖向配筋率，一、二、三级时均不应小于0.25%，四级和非抗震设计时均不应小于0.2%。

《抗震规范》：（《混规》P194 11.7.15）P66 6.4.4 抗震墙竖向和横向分布钢筋的配置，尚应符合下列规定：1 抗震墙的竖向和横向分布钢筋的间距不宜大于300mm，部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋的间距不宜大于200mm。

2 抗震墙厚度大于140mm时，其竖向和横向分布钢筋应双排布置，双排分布钢筋间的拉筋间距不宜大于600mm，直径不应小于6mm。

3 抗震墙竖向和横向分布钢筋的直径，均不宜大于墙厚1/10且不应小于8mm；竖向钢筋直径不宜小于10mm。

《高层规范》：P90 7.2.18 剪力墙的竖向和水平分布钢筋的间距均不宜大于300mm，直径不应小于8mm。

剪力墙的竖向和水平分布钢筋的直径不宜大于墙厚的1/10。

7.2.19 房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率不应小于0.25%，间距均不应大于200mm。

剪力墙的墙身钢筋分有竖向分布钢筋和水平分布钢筋。

在剪力墙结构中，水平分布钢筋居外侧，竖向钢筋居内侧，水平分布钢筋为主要钢筋，拉筋把横竖两种钢筋拉结在一起。

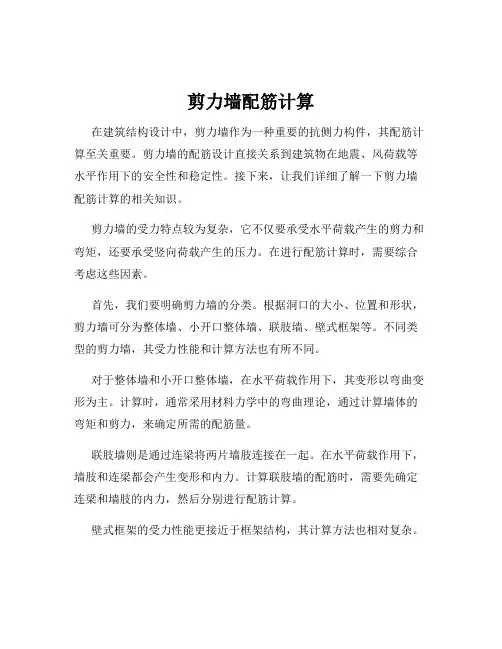

剪力墙配筋计算在建筑结构设计中，剪力墙作为一种重要的抗侧力构件，其配筋计算至关重要。

剪力墙的配筋设计直接关系到建筑物在地震、风荷载等水平作用下的安全性和稳定性。

接下来，让我们详细了解一下剪力墙配筋计算的相关知识。

剪力墙的受力特点较为复杂，它不仅要承受水平荷载产生的剪力和弯矩，还要承受竖向荷载产生的压力。

在进行配筋计算时，需要综合考虑这些因素。

首先，我们要明确剪力墙的分类。

根据洞口的大小、位置和形状，剪力墙可分为整体墙、小开口整体墙、联肢墙、壁式框架等。

不同类型的剪力墙，其受力性能和计算方法也有所不同。

对于整体墙和小开口整体墙，在水平荷载作用下，其变形以弯曲变形为主。

计算时，通常采用材料力学中的弯曲理论，通过计算墙体的弯矩和剪力，来确定所需的配筋量。

联肢墙则是通过连梁将两片墙肢连接在一起。

在水平荷载作用下，墙肢和连梁都会产生变形和内力。

计算联肢墙的配筋时，需要先确定连梁和墙肢的内力，然后分别进行配筋计算。

壁式框架的受力性能更接近于框架结构，其计算方法也相对复杂。

在剪力墙配筋计算中，需要考虑多种荷载组合。

一般来说，包括恒载、活载、风荷载和地震作用等。

根据不同的荷载组合，计算出墙体在各种情况下的内力，然后选取最不利的内力组合进行配筋设计。

接下来，我们来看看具体的计算步骤。

第一步，确定剪力墙的几何尺寸和材料参数。

包括墙厚、墙高、混凝土强度等级、钢筋强度等级等。

第二步，计算剪力墙所承受的水平和竖向荷载。

水平荷载主要有风荷载和地震作用，竖向荷载包括恒载和活载。

第三步，根据剪力墙的类型和受力特点，选择合适的计算方法，计算墙体的内力。

例如，对于弯曲型剪力墙，可以采用等效连续化方法计算内力；对于联肢墙，可以采用连续连杆法计算内力。

第四步，根据内力计算结果，进行截面设计。

截面设计主要包括正截面受弯承载力计算和斜截面受剪承载力计算。

在正截面受弯承载力计算中，需要确定受压区高度，计算所需的纵向钢筋面积。

斜截面受剪承载力计算则要确定剪力设计值，计算所需的箍筋和水平分布钢筋面积。
