剪力墙计算方法

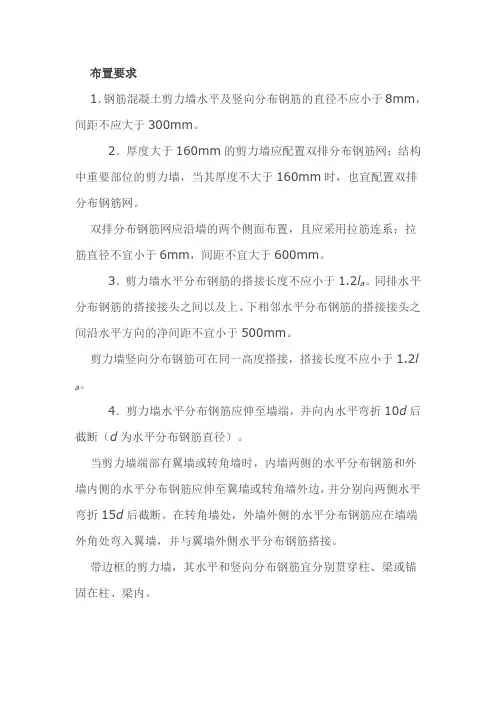

布置要求1．钢筋混凝土剪力墙水平及竖向分布钢筋的直径不应小于8mm，间距不应大于300mm。

2．厚度大于160mm的剪力墙应配置双排分布钢筋网；结构中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。

双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系；拉筋直径不宜小于6mm，间距不宜大于600mm。

3．剪力墙水平分布钢筋的搭接长度不应小于1.2l a。

同排水平分布钢筋的搭接接头之间以及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm。

剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2la。

4．剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断（d为水平分布钢筋直径）。

当剪力墙端部有翼墙或转角墙时，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折15d后截断。

在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。

5．剪力墙墙肢两端的竖向受力钢筋不宜少于4φ12的钢筋或2φ16的钢筋；沿该竖向钢筋方向宜配置直径不小于6mm、间距为250mm的拉筋。

6．剪力墙洞口上、下两边的水平纵向钢筋截面面积分别不宜小于洞口截断的水平分布钢筋总面积的1/2。

纵向钢筋自洞口边伸入墙内的长度不应小于受拉钢筋的锚固长度。

剪力墙洞口连梁应沿全长配置箍筋。

箍筋直径不宜小于6mm，间距不宜大于150mm。

在顶层洞口连梁纵向钢筋伸入墙内的锚固长度范围内，应设置相同的箍筋。

门窗洞边的竖向钢筋应接受拉钢筋锚固在顶层连梁高度范围内。

7．钢筋混凝土剪力墙的水平和竖向分布钢筋的配筋率不应小于0.2%。

结构中重要部位的剪力墙，其水平和竖向分布钢筋的配筋率宜适当提高。

剪力墙中温度、收缩应力较大的部位，水平分布钢筋的配筋率可适当提高。

剪力墙的计算剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。

第一部分剪力墙1、墙端无柱时水平钢筋长度＝墙长-保护层+弯折10d当墙厚度较小时，墙两侧钢筋在墙端处连通，不再单根设置弯折,且搭接长度为lle(ll) 水平筋长度=墙长-保护层2、墙端为暗柱时转角墙外侧水平钢筋长度＝墙长-保护层转角墙内侧水平钢筋、翼墙水平钢筋、端部暗柱墙水平钢筋长度＝墙长-保护层+弯折15d端部为暗柱时=墙长-保护层+弯折10d3、墙端为端柱时（1）外侧钢筋长度＝墙净长＋柱宽-保护层+15d 内侧钢筋长度＝墙净长＋柱宽-保护层+15d二、剪力墙墙身竖向钢筋1、基础插筋长度＝基础厚-保护层+上层露出长度+节点设置中的基础弯折+搭接长度lie2、首层墙身纵筋长度＝首层层高—本层露出长度+上层露出长度+搭接长度lie。

3、中间层墙身纵筋长度＝本层层高-本层露出长度+上层露出长度+搭接长度lie4、顶层墙身纵筋长度＝顶层层高-本层露出长度—板高+ 板厚-bhc+12d（当为搭接构造时，露出长度为0 当为机械连接构造时，露出长度为500绑扎的搭接长度为1.2lae）三、墙身拉筋1、拉筋长度＝（墙厚－2×保护层）＋2×11.9d（抗震弯钩值）第二部分剪力墙墙柱一、纵筋长度计算1、基础层墙柱纵筋长度＝上层露出长度+基础厚度-保护层+计算设置设定的弯折+搭接长度2、首层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度3、中间层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度4、顶层墙柱纵筋长度＝本层层高-本层的露出长度-节点高+锚固当设置为绑扎形式时，端柱、暗柱纵筋上层露出长度软件取值为0。

当设置为电渣压力焊、套管挤压形式时，端柱、暗柱纵筋本层露出长度、上层露出长度软件取值为500 mm 。

注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。

因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。

第三部分剪力墙墙梁1、主筋长度：A、顶层暗梁上部纵筋长度＝暗梁净长＋端部边缘构件支座宽度 - 保护层厚度 + 弯折长度B、顶层暗梁下部纵筋、中间层暗梁上下部纵筋长度＝暗梁净长＋锚固长度当支座宽-保护层 > = Lae时，即为直锚，可不设15d弯折，但图集要求应伸至边缘构件外边竖向钢筋内侧位置，直锚长度＝边缘构件支座宽度 - 边缘构件竖向钢筋保护层厚度–边缘构件竖向钢筋直径。

从计算设置学平法——剪力墙的计算学习剪力墙分为墙身、墙柱(暗柱和端柱）和墙梁（暗梁、连梁和边框梁)。

剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。

墙柱的钢筋有纵筋、箍筋和拉筋。

墙梁的钢筋也分为纵筋和箍筋,有时候还有拉筋。

下面主要介绍剪力墙的钢筋算法,墙柱的算法见柱／墙柱计算设置介绍，墙梁的计算比较简单,这里不做详细介绍。

一、剪力墙算量基本方法：(一）水平筋的计算（图集规定）:1、长度计算：水平筋计算,需要根据端部是暗柱或端柱,取不同的做法。

６Ｇ1０１-1第71页：水平钢筋伸至端部弯折1０*d一字型端部无暗柱时水平筋端部做法,见1--转角墙(斜交转角墙）水平钢筋做法：见1６G１01-1第71页。

--翼墙水平钢筋做法:见16G１0１-1第72页。

----有端柱的墙水平筋做法,见16G1０1-1第７2页。

2、根数计算:--根数=(cｅil(墙高-起步)/间距）+1，扣洞口；当梁(框架梁、连梁、暗梁、边框梁)属性中输入了侧面钢筋时，也需要扣减。

起步距离：见16G１0１-3第64页，图集规定为50mm，取计算设置第２2项。

（二）垂直筋的计算:１、长度计算：1）基础层：插筋长度=露出长度（按规范计算,见计算设置第14项）＋搭接长度+基础厚度-保护层+弯折（按规范取,见计算设置第１5项)垂直筋长度＝层高-本层露出长度+上层露出长度，见１6Ｇ101-1第73页。

２)中间层：垂直筋长度＝层高-本层露出长度+上层露出长度，见１6G1０1－1第7３页,同上图。

３）顶层：--垂直筋长度=墙高-本层露出长度-节点高+锚固,见16Ｇ101-１第74页。

2、根数计算：根数=（ceｉl(净长-2*起步)/间距)+1,扣洞口。

(三)拉筋的计算:1、长度计算:墙身范围内拉筋长度＝bw(墙厚）-2*保护层+2＊拉筋弯勾长度边框梁范围内拉筋长度＝hb(边框梁截面宽度)-2＊保护层+2*拉筋弯勾长度２、根数计算：1)计算拉筋应扣除连梁、洞口范围;2）当墙上有暗梁、边框梁时,且暗梁、边框梁输入了拉筋时,则需要扣除暗梁、边框梁的范围;3）当墙上有暗梁、边框梁时,且暗梁、边框梁没有输入拉筋时，则不扣除暗梁、边框梁的范围,同时边框梁范围的拉筋长度应根据边框梁的截面宽度进行计算;４)计算拉筋数量时，还需要根据节点设置中拉筋的布置方式进行排列计算;５)基础锚固区内拉筋数量和墙身部分分开计算。

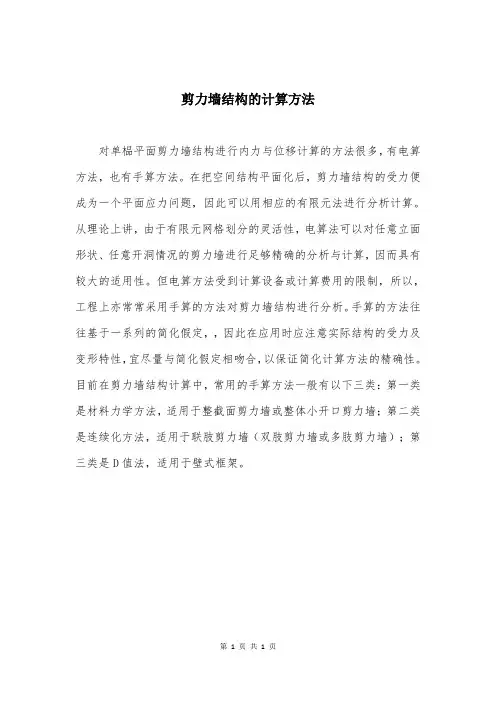

剪力墙结构的计算方法
对单榀平面剪力墙结构进行内力与位移计算的方法很多，有电算方法，也有手算方法。

在把空间结构平面化后，剪力墙结构的受力便成为一个平面应力问题，因此可以用相应的有限元法进行分析计算。

从理论上讲，由于有限元网格划分的灵活性，电算法可以对任意立面形状、任意开洞情况的剪力墙进行足够精确的分析与计算，因而具有较大的适用性。

但电算方法受到计算设备或计算费用的限制，所以，工程上亦常常采用手算的方法对剪力墙结构进行分析。

手算的方法往往基于一系列的简化假定，，因此在应用时应注意实际结构的受力及变形特性，宜尽量与简化假定相吻合，以保证简化计算方法的精确性。

目前在剪力墙结构计算中，常用的手算方法一般有以下三类：第一类是材料力学方法，适用于整截面剪力墙或整体小开口剪力墙；第二类是连续化方法，适用于联肢剪力墙（双肢剪力墙或多肢剪力墙）；第三类是D值法，适用于壁式框架。

第 1 页共1 页。

剪力墙模板计算公式剪力墙模板计算公式1. 引言剪力墙是一种承受水平荷载并将其转化为剪力力量的结构元素。

在某些结构设计中，剪力墙可以提供良好的抗震能力和结构稳定性。

本将详细介绍剪力墙的计算方法及相应公式。

2. 剪力墙的基本原理剪力墙的作用是通过它的刚度和强度来吸收和分散水平荷载，并将其传递到地基。

它通常由混凝土墙体构成，可以分为等厚墙、不等厚墙和空心墙。

剪力墙的设计要满足强度、刚度和变形性能的要求。

3. 剪力墙计算公式3.1 剪力墙的强度计算公式剪力墙的强度计算可以使用以下公式：V = f * b * h其中，V为剪力墙的强度（N），f为混凝土的抗剪强度（N/m ²），b为剪力墙的宽度（m），h为剪力墙的高度（m）。

3.2 剪力墙的刚度计算公式剪力墙的刚度计算可以使用以下公式：K = E * I / L其中，K为剪力墙的刚度（N/m），E为剪力墙的弹性模量（N/m ²），I为剪力墙的截面惯性矩（m^4），L为剪力墙的长度（m）。

4. 剪力墙的设计参数4.1 剪力墙的材料参数剪力墙的设计需要考虑墙体材料的强度和弹性模量。

根据具体设计要求，选择适当的混凝土强度等级和钢筋配筋。

4.2 剪力墙的尺寸参数剪力墙的尺寸参数包括墙体厚度、墙体高度和墙体宽度。

根据设计要求和荷载情况，确定合适的剪力墙尺寸。

5. 剪力墙设计流程5.1 采集设计资料采集相关土地使用规划、结构设计要求、荷载标准等设计资料。

5.2 确定剪力墙布置及尺寸根据设计要求及荷载情况，确定剪力墙的布置及尺寸，包括墙体厚度、高度和宽度。

5.3 计算剪力墙的强度和刚度根据剪力墙的尺寸参数和材料参数，应用剪力墙的强度和刚度计算公式，计算剪力墙的强度和刚度。

5.4 检查设计的合理性对计算结果进行检查，确保设计的合理性，包括强度、刚度和变形性能。

5.5 编制设计图纸及说明书编制剪力墙的设计图纸及说明书，包括施工图、构造图、配筋图等。

6. 附件：本所涉及的附件如下：- 剪力墙设计计算表格- 剪力墙示意图- 剪力墙验算结果表7. 法律名词及注释：本所涉及的法律名词及注释如下：- 混凝土抗剪强度：指混凝土在受到剪力作用时反抗剪切破坏的能力。

剪力墙工程量计算剪力墙是指位于建筑结构中的一种抗侧力结构。

在建筑设计和施工中，需要进行剪力墙工程量的计算。

下面将介绍剪力墙工程量计算的基本方法和步骤。

1.剪力墙的尺寸测量：首先需要对剪力墙的尺寸进行测量，包括墙的厚度、高度以及长度。

尺寸的测量应准确无误，以保证后续计算的准确性。

2.剪力墙的材料计算：根据设计要求，确定剪力墙的材料种类和数量。

常见的剪力墙材料包括混凝土、钢筋等。

根据所选材料的特性和规格，计算所需材料的数量，并考虑一定的浪费因素。

3.剪力墙的体积计算：通过对剪力墙尺寸的测量，可以计算出剪力墙的体积。

剪力墙的体积是指剪力墙所占据的空间体积，可通过将剪力墙分为若干个立方体或长方体进行逐个计算得出。

4.剪力墙的面积计算：通过对剪力墙的尺寸测量，可以计算出剪力墙的面积。

剪力墙的面积是指剪力墙表面的总面积，可通过将剪力墙分为若干个平面进行逐个计算得出。

5.剪力墙的钢筋计算：剪力墙中的钢筋是为了增强其承载能力和抗震能力而设置的。

根据设计要求，计算所需钢筋的数量和长度。

钢筋的计算需要考虑墙体的强度和钢筋的布置方式，以保证墙体在受力时能够承受足够的荷载。

6.剪力墙的混凝土计算：剪力墙的混凝土是指剪力墙中填充的混凝土，用于增加墙体的稳定性和抗震能力。

根据设计要求，计算所需混凝土的体积和配比，以保证墙体的强度和稳定性。

7.剪力墙的施工成本计算：根据以上计算的结果，可以计算出剪力墙的施工成本。

包括材料的采购成本、人工的费用、机械设备的使用费用等。

施工成本的计算需要考虑所有的因素，并进行全面的综合评估。

总结：剪力墙工程量的计算是建筑设计和施工中重要的一环。

通过合理的计算方法和准确的数据，可以保证剪力墙的质量和安全性，为建筑的稳定性和抗震性提供保障。

在进行剪力墙工程量计算时，需要严格按照设计要求和相关规范进行，以确保计算结果的准确性和可靠性。

剪力墙模板计算剪力墙在建筑结构中起到了重要的作用，用于抵抗水平力和保证结构的稳定性。

为了确保剪力墙能够发挥其应有的功能，我们需要进行模板计算。

以下是剪力墙模板计算的相关内容。

一、剪力墙模板计算的背景剪力墙作为承担水平力的结构构件，需要进行模板计算以保证其稳定性和刚度。

模板计算主要包括剪力墙高度、墙体厚度、钢筋配筋等方面的计算。

二、剪力墙模板计算的步骤1. 确定设计荷载：根据剪力墙所承受的水平力大小及其他荷载（如垂直荷载）确定设计荷载。

2. 确定剪力墙高度：根据设计荷载和规范要求，采用静力分析或弹塑性分析等方法确定剪力墙高度。

3. 确定剪力墙墙体厚度：根据剪力墙高度、设计荷载和墙材料的强度等参数，采用静力分析或弹性分析等方法计算剪力墙墙体厚度。

4. 确定钢筋配筋：根据剪力墙墙体厚度、钢筋强度和规范要求等参数，进行钢筋配筋的计算。

5. 模板设计：根据剪力墙的尺寸、形状和位置等要求，进行模板设计，确保模板能够承受剪力墙的施工和使用荷载。

三、剪力墙模板计算的关键要点1. 强度设计：剪力墙模板需要满足强度要求，包括承载力和刚度等方面的要求。

根据不同的设计荷载和墙体尺寸，进行强度设计。

2. 稳定性设计：剪力墙模板需要具备稳定性，能够承受水平力的作用而不产生失稳。

考虑墙体高度、墙体厚度和材料强度等参数，进行稳定性设计。

3. 钢筋配筋设计：根据剪力墙墙体的尺寸和设计荷载等参数，进行钢筋配筋的设计，以满足墙体的强度需求。

4. 模板材料选择：选择适合的模板材料，确保模板能够承受剪力墙的施工荷载和使用荷载。

5. 施工工艺：根据模板设计和墙体计算结果，制定合理的施工工艺，确保模板的施工质量。

四、剪力墙模板计算的注意事项1. 选择合适的设计方法和软件：根据工程项目的具体情况，选择适合的计算方法和软件进行剪力墙模板计算。

2. 遵守规范要求：剪力墙模板计算需要遵守相应的规范要求，确保计算结果符合安全和稳定性的要求。

3. 优化设计：在进行剪力墙模板计算的过程中，可以通过对不同参数的调整和优化，提高结构的性能和施工效率。

剪力墙的内力计算方法剪力墙的内力计算方法1. 引言剪力墙是一种常用的结构墙体，用于承受纵向荷载和地震力。

在设计剪力墙时，需要进行内力计算以确定墙体的尺寸和配筋。

本文将详细介绍剪力墙的内力计算方法，包括水平荷载的引入、剪力分布的确定和内力计算的具体步骤。

2. 水平荷载的引入剪力墙主要承受水平荷载引起的剪力作用。

水平荷载可以分为地震力和风载荷载两种情况。

地震力是剪力墙设计中最重要的荷载，根据地震区划和设计等级确定地震作用。

风载是根据建筑物高度、形状和地理位置等确定的。

在内力计算中，需要将这些水平荷载引入计算模型。

3. 剪力分布的确定剪力墙的内力分布是根据墙的几何形状和荷载情况来确定的。

通常情况下，剪力墙受到的剪力是不均匀分布的，因此需要确定剪力的分布规律以进行内力计算。

常用的剪力分布假设有均布剪力、三角形剪力和梯形剪力等。

4. 内力计算的具体步骤进行剪力墙的内力计算时，可以按照以下步骤进行：(1) 确定剪力墙的尺寸和布置，包括墙体的高度、厚度和纵向间距等。

(2) 确定荷载情况，包括水平荷载和垂直荷载。

(3) 根据荷载情况和剪力分布规律，确定墙体各截面的剪力大小。

(4) 根据墙体的材料性能和截面形状，计算截面的抗剪强度。

(5) 对于超过抗剪强度的截面，需要进行配筋计算，并根据构造措施确定墙体的抗剪能力。

(6) 根据内力计算结果，进行剪力墙尺寸和配筋的调整。

5. 附件本文档所涉及的附件如下：附件1：剪力墙设计图纸附件2：剪力墙内力计算表格6. 法律名词及注释本文档所涉及的法律名词及注释如下：1) 剪力墙：一种用于承受水平荷载的墙体结构。

2) 内力计算：根据力学原理和设计要求，计算结构内部的受力情况和内力大小。

剪力墙刚度计算剪力墙是一种常用的结构形式，用于提供建筑物的抗震性能。

剪力墙的刚度是指其对水平力的抵抗能力，是评估其抗震性能的重要指标。

本文将围绕剪力墙刚度计算展开讨论，介绍剪力墙刚度的计算方法和影响因素。

一、剪力墙刚度的计算方法剪力墙的刚度可以通过弹性刚度和刚性刚度两种方法进行计算。

1. 弹性刚度计算方法弹性刚度是指剪力墙在小变形范围内的刚度，可以通过剪力墙的几何特性和材料特性进行计算。

常用的计算方法有刚度法和有限元法。

刚度法是一种简化的计算方法，通过假设剪力墙为刚体，并利用等效刚度模型进行计算。

这种方法适用于规则剪力墙布置的建筑结构。

有限元法是一种更为精确的计算方法，通过将剪力墙划分为有限数量的单元，并考虑材料非线性和几何非线性等因素，进行刚度计算。

这种方法适用于复杂的剪力墙布置和非线性材料。

2. 刚性刚度计算方法刚性刚度是指剪力墙在大变形范围内的刚度，可以通过剪力墙的塑性特性进行计算。

常用的计算方法有刚度退化法和析出法。

刚度退化法是一种简化的计算方法，通过假设剪力墙在达到一定变形时刚度急剧下降，并进行刚度修正，进行刚度计算。

析出法是一种更为精确的计算方法，通过考虑剪力墙的塑性铰形成和破坏机制，进行刚度计算。

这种方法适用于高度非线性的剪力墙。

二、影响剪力墙刚度的因素剪力墙的刚度受到多种因素的影响，包括剪力墙的几何特性、材料特性和支撑体系等。

1. 几何特性剪力墙的几何特性包括剪力墙的高度、宽度、厚度以及开口等。

剪力墙的高度和宽度越大，刚度越高；剪力墙的厚度越大，刚度越低；剪力墙的开口越大，刚度越低。

2. 材料特性剪力墙的材料特性包括混凝土的强度和钢筋的配筋率等。

混凝土的强度越高，剪力墙的刚度越高；钢筋的配筋率越高，剪力墙的刚度越高。

3. 支撑体系剪力墙的支撑体系包括剪力墙的底部支撑和周边构件的刚度。

底部支撑越刚性，剪力墙的刚度越高；周边构件越刚性，剪力墙的刚度越高。

三、剪力墙刚度的意义剪力墙的刚度对建筑物的抗震性能具有重要影响。

剪力墙墙段长度与高度（原创版）目录1.剪力墙的定义和作用2.剪力墙墙段长度和高度的概念3.剪力墙墙段长度与高度的计算方法4.剪力墙墙段长度与高度的设计要求5.剪力墙在实际工程中的应用正文剪力墙，又称抗震墙，是建筑物中为主要承受水平地震作用的墙体。

在地震发生时，剪力墙通过自身的刚度和强度，能够有效地承受和分散地震力，从而保证建筑物的稳定性和安全性。

剪力墙通常设置在建筑物的周边或核心部位，其长度和高度对于建筑物的抗震性能具有重要影响。

一、剪力墙的定义和作用剪力墙是指在建筑物中设置的，主要承受地震水平力的墙体。

剪力墙与普通的墙体相比，具有更高的强度和刚度，能够在地震发生时承受更大的地震力。

剪力墙通常设置在建筑物的周边或核心部位，以提高建筑物的抗震性能。

二、剪力墙墙段长度和高度的概念剪力墙墙段长度是指剪力墙在某一特定方向上的长度，通常用于描述剪力墙的有效长度。

剪力墙墙段高度是指剪力墙在垂直于墙段长度方向上的高度，通常用于描述剪力墙的截面高度。

三、剪力墙墙段长度与高度的计算方法剪力墙墙段长度的计算方法通常根据建筑物的抗震设计和剪力墙的构造要求进行。

一般来说，剪力墙墙段长度应尽可能长，以提高其抗震性能。

剪力墙墙段高度的计算方法通常考虑到建筑物的层高、墙厚等因素，以保证剪力墙的截面高度满足设计要求。

四、剪力墙墙段长度与高度的设计要求在剪力墙的设计过程中，墙段长度与高度的设计要求通常包括以下几点：1.剪力墙墙段长度应尽可能长，以提高其抗震性能。

2.剪力墙墙段高度应满足建筑物的层高要求，同时考虑到墙厚等因素。

3.剪力墙墙段长度与高度的比值应满足设计要求，以保证剪力墙的抗震性能。

五、剪力墙在实际工程中的应用剪力墙在实际工程中的应用非常广泛，例如在高层建筑、地震区建筑等中，剪力墙通常被用于提高建筑物的抗震性能。

第1页共1页。

剪力墙墙体稳定计算
一、规范
二、计算原理
1.剪力墙的计算基本原理是将结构分解为一系列受力计算模型，通过
计算每个模型的承载力和稳定性，综合得出整个墙体的稳定性。

2.剪力墙的受力模型主要包括直接剪力模型和弯曲剪力模型。

直接剪
力模型是指墙体顶部和底部的剪力传递，弯曲剪力模型是指墙体中部的弯
曲和剪力共同作用。

三、计算步骤
1.确定墙体截面形状和尺寸，包括墙体的宽度、高度和厚度等。

2.根据设计要求和规范，确定墙体工况，包括垂直向和水平向的荷载
情况。

3.分析剪力墙的受力形式，确定受力模型。

4.对受力模型进行力学计算，求解墙体的应力和变形。

5.判断墙体的稳定性，包括抗侧承载能力和抗拱承载能力等。

6.如果墙体不具备足够的稳定性和承载能力，需要进行结构优化设计。

四、注意事项
在剪力墙墙体稳定计算中需要注意以下事项：
1.墙体截面的选取应符合规范要求，并考虑施工、材料等实际情况。

2.荷载的选择和计算应符合规范，包括垂直向的自重和附加荷载，以及水平向的风荷载和地震荷载等。

3.墙体受力模型的选择应合理，并考虑不同工况下的受力形式。

4.墙体应力和变形的计算应采用相应的力学理论和计算方法，确保计算结果的准确性。

5.墙体的稳定性判断应综合考虑抗侧承载能力、抗拱承载能力和剪切承载能力等方面。

总结：
剪力墙墙体稳定计算是建筑工程设计中不可或缺的一部分，通过规范的参考、合理的计算原理、严谨的计算步骤和注意事项，可以保证墙体在使用期内具有足够的稳定性和承载能力。

建议在实际设计中，结合具体情况进行计算，确保计算结果的准确性和可靠性。

剪力墙如何根据SATWE计算结果配筋假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。

竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。

剪力墙刚度计算摘要：1.剪力墙刚度计算的背景和重要性2.剪力墙刚度计算的基本原理3.剪力墙刚度计算的方法和步骤4.剪力墙刚度计算的注意事项5.总结正文：剪力墙刚度计算在建筑结构设计和分析中具有非常重要的作用，因为它直接影响到建筑物的稳定性和安全性。

剪力墙作为一种常见的建筑结构形式，主要用于承受水平和垂直荷载，因此，准确地计算剪力墙的刚度是非常必要的。

剪力墙刚度计算的基本原理是基于结构力学的原理，主要考虑剪力墙的截面几何形状、材料性能、边界条件等因素。

计算过程中需要应用到弹性力学、构件受力分析、连续性条件等基本理论。

剪力墙刚度计算的方法和步骤主要包括以下几个方面：1.确定剪力墙的截面几何形状和材料性能。

这是计算剪力墙刚度的基本前提，需要根据实际工程需求和设计条件来确定。

2.确定剪力墙的边界条件。

剪力墙的边界条件包括固定边界、转动约束等，需要根据实际结构形式和受力情况进行设定。

3.应用弹性力学原理，计算剪力墙的应力和应变。

这一步需要应用到弹性力学的基本理论，如胡克定律、应变能公式等。

4.根据剪力墙的应力和应变，计算剪力墙的刚度。

剪力墙的刚度主要包括剪切刚度和弯曲刚度，需要根据相应的计算公式进行计算。

5.检查计算结果的合理性，并根据需要进行调整。

在计算过程中，需要考虑到一些不确定性因素，如材料性能的波动、计算模型的简化等，因此，需要对计算结果进行合理性检查，并根据需要进行调整。

剪力墙刚度计算的注意事项包括：1.确保计算模型的准确性。

剪力墙刚度计算的准确性直接影响到建筑物的稳定性和安全性，因此，需要确保计算模型的准确性。

2.考虑不确定性因素。

在计算过程中，需要考虑到一些不确定性因素，如材料性能的波动、计算模型的简化等，以确保计算结果的可靠性。

3.符合设计规范和标准。

在剪力墙刚度计算过程中，需要遵循相关的设计规范和标准，以确保建筑物满足安全性能要求。

总之，剪力墙刚度计算在建筑结构设计和分析中具有非常重要的作用。
