激光打标机作业指导书一、激光打标机的基本原理和操作说明1.激光打标机是一种利用激光束进行材料加工和标记的设备。

其基本原理是通过控制激光束的位置和功率来在材料上进行刻印、雕刻和切割。

2.激光打标机使用的激光束具有高能量密度和高聚光性，可以在细小的区域内产生高温，从而对材料进行加工。

常见的激光打标机包括CO2激光打标机和光纤激光打标机。

3.操作激光打标机之前，需要先熟悉设备的基本结构和操作面板上的各种按钮和开关，确保能正确地进行操作。

4.打开激光打标机的电源，启动设备。

注意，在操作过程中要注意激光束的安全，避免对人眼造成伤害。

5.根据需要，选择合适的刻印数据或图案。

可以通过计算机或外部设备将图案传输到激光打标机的控制系统中。

6.调整激光的焦距和功率，以适应不同的材料和加工要求。

注意，在操作激光打标机时，要根据材料的性质和光斑大小来调整激光的功率和时间，以避免材料被过度加工或烧毁。

7.执行刻印操作，将刻印头移动到要刻印的位置上，并按下开始刻印按钮。

在刻印过程中，要保持设备的稳定和准确。

8.刻印完成后，关闭激光打标机的电源，并注意清理刻印头和材料上的残留物。

二、激光打标机的维护和安全操作1.定期对激光打标机进行维护和保养，以确保设备的正常运行和寿命。

定期清理设备内部的灰尘和杂质，检查激光器和驱动电路的工作状态，及时更换损坏或老化的零件和部件。

2.在使用激光打标机时，要注意安全操作。

避免直接注视激光束，以免对眼睛造成伤害。

在操作和维护设备时，要戴上适当的防护眼镜和手套，注意防护措施。

3.在设备运行时，要保持设备周围的工作环境整洁和干燥，避免灰尘和水汽进入设备内部。

4.长时间不使用激光打标机时，应将设备断电，并注意保持设备的干燥和防尘。

5.定期检查激光打标机的电源线和接线是否正常，避免因电源故障造成设备损坏或人身伤害。

三、激光打标机的应用范围和注意事项1.激光打标机广泛应用于电子、仪器仪表、通讯、汽车、医疗器械、五金制品、首饰、塑料制品、陶瓷制品等领域。

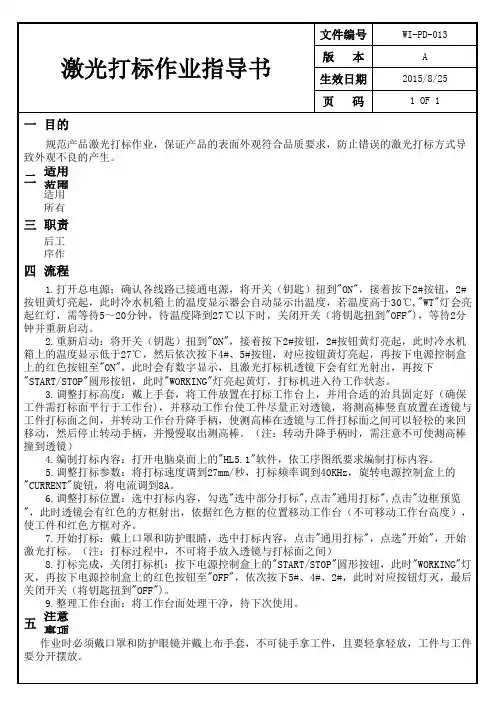

文件编号
WI-PD-013 A 2015/8/25 1 OF 1
激光打标作业指导书
一 目的
版
本
生效日期ห้องสมุดไป่ตู้页 码
规范产品激光打标作业，保证产品的表面外观符合品质要求，防止错误的激光打标方式导 致外观不良的产生。
二 适用范围
适用所有17-4PH材质的激光打标作业
三 职责
后工序作业员负责激光打标作业
四 流程
五 注意事项
作业时必须戴口罩和防护眼镜并戴上布手套，不可徒手拿工件，且要轻拿轻放，工件与工件 要分开摆放。
1.打开总电源：确认各线路已接通电源，将开关（钥匙）扭到"ON"，接着按下2#按钮，2# 按钮黄灯亮起，此时冷水机箱上的温度显示器会自动显示出温度，若温度高于30℃,"WT"灯会亮 起红灯，需等待5～20分钟，待温度降到27℃以下时，关闭开关（将钥匙扭到"OFF")，等待2分 钟并重新启动。 2.重新启动：将开关（钥匙）扭到"ON"，接着按下2#按钮，2#按钮黄灯亮起，此时冷水机 箱上的温度显示低于27℃，然后依次按下4#、5#按钮，对应按钮黄灯亮起，再按下电源控制盒 上的红色按钮至"ON"，此时会有数字显示，且激光打标机透镜下会有红光射出，再按下 "START/STOP"圆形按钮，此时"WORKING"灯亮起黄灯，打标机进入待工作状态。 3.调整打标高度：戴上手套，将工件放置在打标工作台上，并用合适的治具固定好（确保 工件需打标面平行于工作台)，并移动工作台使工件尽量正对透镜，将测高棒竖直放置在透镜与 工件打标面之间，并转动工作台升降手柄，使测高棒在透镜与工件打标面之间可以轻松的来回 移动，然后停止转动手柄，并慢慢取出测高棒。（注：转动升降手柄时，需注意不可使测高棒 撞到透镜） 4.编制打标内容：打开电脑桌面上的"HL5.1"软件，依工序图纸要求编制打标内容。 5.调整打标参数：将打标速度调到27mm/秒，打标频率调到40KHz，旋转电源控制盒上的 "CURRENT"旋钮，将电流调到8A。 6.调整打标位置：选中打标内容，勾选"选中部分打标",点击"通用打标",点击"边框预览 "，此时透镜会有红色的方框射出，依据红色方框的位置移动工作台（不可移动工作台高度）， 使工件和红色方框对齐。 7.开始打标：戴上口罩和防护眼睛，选中打标内容，点击"通用打标"，点选"开始"，开始 激光打标。（注：打标过程中，不可将手放入透镜与打标面之间） 8.打标完成，关闭打标机：按下电源控制盒上的"START/STOP"圆形按钮，此时"WORKING"灯 灭，再按下电源控制盒上的红色按钮至"OFF"，依次按下5#、4#、2#，此时对应按钮灯灭，最后 关闭开关（将钥匙扭到"OFF")。 9.整理工作台面：将工作台面处理干净，待下次使用。

光纤激光打标机作业指导书一、目的保证正确操作，使用保养、维护维修设备。

二、适用范围适用于我公司光纤激光打标机的安全操作。

三、职责市场营销部（仓库）统一管理，由仓库负责该设备的使用、保养、维护。

四、主要结构4.1振镜盒4.2对焦柱4.3电脑主机4.4操作台4.5主机屏幕4.6冻水机五、作业要求5.1操作前准备：5.1.1工作前使用专用安全防护眼镜。

5.1.2工作前先检查电气系统的开关和电路系统是否可靠，水箱中的冷却介质液面低于水箱盖50mm。

5.2操作方法：5.2.1合上机柜后面主空气开关。

5.2.2插入钥匙，顺时针转90度。

5.2.3按下水泵接通。

5.2.4合上激光电源空气开关5-10秒后自动点亮氪灯，电流显示7.5A左右。

5.2.5依次打开扫描，声光，指示按钮。

5.2.6调整旋转，改变输出氨灯电流大小，（电源内部设置电流在7-25A）超过33A。

关掉IGBT,超过40A切断主续电器。

5.2.7打开计算机，进入WINDOWS操作系统，打开激光标记软件，设置合适参数后，进行激光打标工作。

5.2.8打标工作完成后依次关闭指示，声光扫描，计算机，激光电源开关。

5.2.9最后等待1分钟关闭水泵开关，然后拉下空气开关。

断开整机供电。

5.3操作注意事项：5.3.1激光水冷却系统开机3分钟之后才开激光电源。

5.3.2待激光水冷系统压缩机停此后，才可关断激光水冷电源。

5.3.3激光器系统为冷却方式，激光电源为风冷却方式，若冷却系统故障，请勿开机工作。

5.3.4内循环冷却水，新设备每月换一次水，使用半年后可以两个月换一次。

5.3.5设备工作时，电路呈高压大电流状态，非专业人员请勿开机维护，以免发生触电事故，电源和激光器应接地良好。

5.3.6本机出现故障，如漏水，拉电弧保险，激光器有异常响声等，应立即切断电源。

5.3.7当过电压过电流保护指示灯亮时应立即关机。

5.3.8本机不适合在易燃易爆的场合使用，不要在有挥发性溶剂如：酒精，汽油，等场合使用。

作业指导书 车辆标记涂打目 次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1. 班前准备 (5)2. 开工准备 (5)3. 工序控制 (5)4. 车辆标记涂打 (5)5. 设备故障处置 (15)6. 质量反馈处置 (15)7. 完工要求 (16)四、工装设备、检测器具及材料 (17)一、作业介绍作业地点：检修车间检修库。

适用范围：适用于铁路货车厂修车标记涂打作业。

上道作业：车辆面漆涂装作业。

下道作业：车辆交验。

人员要求：本岗位作业须由车辆钳工完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，上岗人员须持证上岗。

作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；作业过程注意人身安全；完工进行整理，清扫场地。

二、作业流程示意图三、作业程序、标准及示范1. 班前准备按规定穿戴好劳动保护用品，参加班前点名会。

2. 开工准备按《工装设备、检测器具、工具及材料》清单检查工装工具、样板量具及材料状态，须齐全、良好。

发生异常情况时通知工长处理。

3. 工序控制检查确认车辆面漆涂装已经完成，不符时通知工长处理。

4. 车辆标记涂打4.1现车标记涂打4.1.1确定标记的字号各型标记字号如下表：表1 标记字号对照表字号 标记内容200 大车种、车号150 配属铁路货车配属标记120 小车种、车号，大车种后车型标记70 小车种后车型标记，铁路货车性能标记汉字及数字50 载重、自重等的单位（t、m）及小数点后数字字号40 本次厂、段修单位字号，下次厂、段修日期字号30 本次厂、段修日期字号，辅修标记字号20 制动阀（紧急阀）检修标记字号，制动软管总成，闸瓦间隙自动调整器，钩舌、钩体、钩尾框、制动梁、缓冲器、下心盘、交叉支撑装置检修标记字号；NSW型手制动机手轮上“制动”、“缓解”方向指示标记，箱壳上 “调力”、“常用”方向指示标记字号；空车安全阀组装试验合格后在阀体上涂打“190kPa”标记；罐车呼吸式安全阀定压值、检修车间简称、检修年月字号15 制动软管总成、闸瓦间隙自动调整器，操纵阀检修车间简称及检修年、月，脱轨制动阀检修标记，传感阀、调整阀检修标记10 给风调整阀定压值及检修年、月字号4.1.2确定标记颜色标记底漆与标记颜色对照表如下：表2 标记底漆与标记颜色对照表底色 标记颜色黑、铁红色 白白、黄或银色 黑绿和蓝 淡黄4.1.3调油漆油漆要加入松节水来调节浓度，松节水的加入量，以重量来计，与油漆按1比10比例调兑（参考值）。
