激光打标机作业指导书

激光打标机作业指导书一、激光打标机的基本原理和操作说明1.激光打标机是一种利用激光束进行材料加工和标记的设备。

其基本原理是通过控制激光束的位置和功率来在材料上进行刻印、雕刻和切割。

2.激光打标机使用的激光束具有高能量密度和高聚光性，可以在细小的区域内产生高温，从而对材料进行加工。

常见的激光打标机包括CO2激光打标机和光纤激光打标机。

3.操作激光打标机之前，需要先熟悉设备的基本结构和操作面板上的各种按钮和开关，确保能正确地进行操作。

4.打开激光打标机的电源，启动设备。

注意，在操作过程中要注意激光束的安全，避免对人眼造成伤害。

5.根据需要，选择合适的刻印数据或图案。

可以通过计算机或外部设备将图案传输到激光打标机的控制系统中。

6.调整激光的焦距和功率，以适应不同的材料和加工要求。

注意，在操作激光打标机时，要根据材料的性质和光斑大小来调整激光的功率和时间，以避免材料被过度加工或烧毁。

7.执行刻印操作，将刻印头移动到要刻印的位置上，并按下开始刻印按钮。

在刻印过程中，要保持设备的稳定和准确。

8.刻印完成后，关闭激光打标机的电源，并注意清理刻印头和材料上的残留物。

二、激光打标机的维护和安全操作1.定期对激光打标机进行维护和保养，以确保设备的正常运行和寿命。

定期清理设备内部的灰尘和杂质，检查激光器和驱动电路的工作状态，及时更换损坏或老化的零件和部件。

2.在使用激光打标机时，要注意安全操作。

避免直接注视激光束，以免对眼睛造成伤害。

在操作和维护设备时，要戴上适当的防护眼镜和手套，注意防护措施。

3.在设备运行时，要保持设备周围的工作环境整洁和干燥，避免灰尘和水汽进入设备内部。

4.长时间不使用激光打标机时，应将设备断电，并注意保持设备的干燥和防尘。

5.定期检查激光打标机的电源线和接线是否正常，避免因电源故障造成设备损坏或人身伤害。

三、激光打标机的应用范围和注意事项1.激光打标机广泛应用于电子、仪器仪表、通讯、汽车、医疗器械、五金制品、首饰、塑料制品、陶瓷制品等领域。

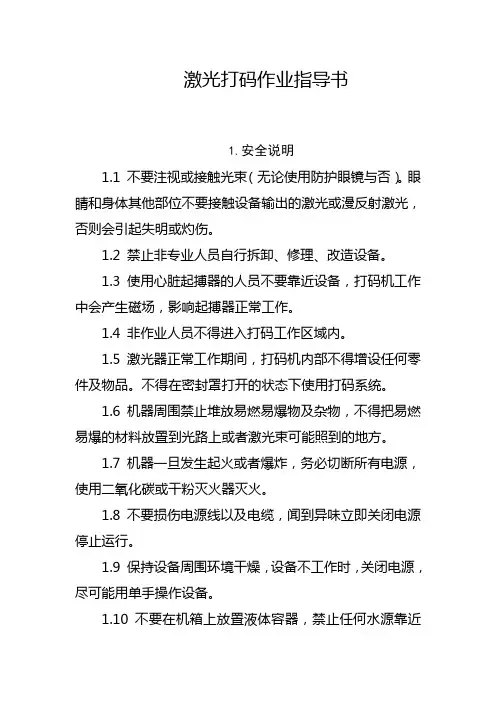

激光打码作业指导书1.安全说明1.1 不要注视或接触光束（无论使用防护眼镜与否）。

眼睛和身体其他部位不要接触设备输出的激光或漫反射激光，否则会引起失明或灼伤。

1.2 禁止非专业人员自行拆卸、修理、改造设备。

1.3 使用心脏起搏器的人员不要靠近设备，打码机工作中会产生磁场，影响起搏器正常工作。

1.4 非作业人员不得进入打码工作区域内。

1.5 激光器正常工作期间，打码机内部不得增设任何零件及物品。

不得在密封罩打开的状态下使用打码系统。

1.6 机器周围禁止堆放易燃易爆物及杂物，不得把易燃易爆的材料放臵到光路上或者激光束可能照到的地方。

1.7 机器一旦发生起火或者爆炸，务必切断所有电源，使用二氧化碳或干粉灭火器灭火。

1.8 不要损伤电源线以及电缆，闻到异味立即关闭电源停止运行。

1.9 保持设备周围环境干燥，设备不工作时，关闭电源，尽可能用单手操作设备。

1.10 不要在机箱上放臵液体容器，禁止任何水源靠近设备。

2.开关机程序2.1 整机开机程序第一步：检查机器工作环境是否满足安全运行条件。

第二步：接通外供电源。

第三步：保持急停按钮旋开。

第四步：打开空气开关。

第五步：打开钥匙开关。

第六步：按下POWER键。

第七步：进入打标软件，导出打标文件，进行一次空打标。

第八步：打开激光器电源。

第九步：导出所需的打标文件进行打标。

2.2 整机关机程序第一步：关闭激光电源。

第二步：退出打标软件、关闭电源。

第三步：关闭钥匙开关。

第四步：关闭空气开关。

第五步：切断外供电电源。

3.操作说明3.1 主机柜操作界面3.11 钥匙开关（LOCK）：顺时针转动钥匙可打开钥匙开关，此时整机可以启动，逆时针转动钥匙可关闭钥匙开关，此时整机不可以启动。

3.12 总启动按钮（POWER）：按下总启动按钮，总启动按钮灯亮时，表示设备启动。

灯亮表示开，灯灭表示关。

3.13 急停开关（EMERGENCY）：当发生异常情况时，迅速按下急停开关，系统失电进入关机状态；如果再次开机，需将急停开关扭出来。

激光机作业指导书一、概述激光机是一种利用激光技术进行切割、焊接、打标等工艺的设备。

本作业指导书旨在提供详细的操作指导，确保激光机的安全运行和高效作业。

二、安全注意事项1. 在操作激光机之前，必须穿戴个人防护装备，包括护目镜、防护手套和防护服等。

2. 严禁将手指、手臂或其他身体部位放入激光束工作区域，以免造成伤害。

3. 确保工作区域清洁整齐，并远离易燃物品和易爆物品，以防止激光引发火灾或爆炸。

4. 在操作激光机时，严禁站在激光束的路径上，以免直接暴露于激光束中。

5. 激光机应放置在稳定的工作台上，并确保设备周围没有杂物或障碍物。

三、操作步骤1. 打开激光机电源开关，并确保设备正常启动。

2. 选择合适的切割或焊接程序，根据工件的要求进行调整。

3. 将需要加工的工件放置在工作台上，并固定好。

4. 调整激光机的焦距和功率，确保激光束能够准确照射到工件上。

5. 按下启动按钮，开始激光机的作业。

6. 在激光机作业期间，保持警惕，随时观察激光切割或焊接的效果。

7. 若需要调整切割深度或焊接速度，可根据实际情况进行相应调整。

8. 在作业完成后，关闭激光机电源开关，并进行设备的清洁和维护。

四、常见问题及解决方法1. 问题：激光切割效果不理想。

解决方法：检查激光束的焦距和功率设置是否正确，调整为合适的数值。

2. 问题：激光焊接出现断裂或气泡。

解决方法：检查焊接程序和参数设置是否合适，优化设定以获得更好的焊接效果。

3. 问题：激光机发生故障无法启动。

解决方法：检查电源连接是否正常，排除电源故障；检查设备内部是否有杂物或损坏部件，进行清理或更换。

五、维护保养1. 定期清洁激光机的镜片和透镜，以确保激光束的质量和稳定性。

2. 检查激光机的冷却系统，保证冷却液的循环畅通，并定期更换冷却液。

3. 检查激光机的电源线和控制线路，确保连接牢固，避免电路故障。

4. 定期检查激光机的光路系统，保证光路的正常运行。

六、总结本作业指导书详细介绍了激光机的操作步骤、安全注意事项、常见问题及解决方法以及维护保养要点。

激光打标机作业指导书
要求文字结构清晰、流畅，语句通顺
一、概述
激光打标机是指将激光束聚焦在特定区域，在材料表面或者产品表面上进行高速准确加工的一种机床。

激光打标机应用于各类物料的打标，具有高速、分辨率高、打标精确度高等特点。

适用于电子行业、食品行业、钢铁行业、包装行业、建材行业等行业，可以实现各种复杂的打标需求。

二、安全
1.工作现场：应保持现场整洁，确保工作空间充足，以确保机器的正常运行；
3.检查：在机器操作前，必须进行全面的检查，确认机器在操作前状态良好，以保证机器的正常运行；
5.激光辐射：应确保规定的安全距离，防止激光辐射的传播；
6.限流器：应安装限流器，防止机器意外启动；
7.操作设备：应按规定的方式使用连接在电源插座上的电源和操作设备；
8.冷却：应安装冷却设备，确保机器的正常运行；
三、操作指南
1.根据系统要求，将机器固定在平整、稳定的地面上；
2.检查机器的安装情况，确保机器及其。

激光打标机作业指导书1.目的使激光作业工规范操作，达到产品要求，保产品的外观和产品质量，并使同一产品能达到产品的一致性。

2.范围适用于公司激光机的操作指导。

3.职责3.1生产部归口管理制订本程序，负责人员安排和调动，电工负责设备维护，锅炉工负责供汽。

3.2组长负责安排生产进度和具体产品的生产。

3.3技术部下达《生产产品工艺单》，对特殊面料和款式予以技术规定。

3.4品质部负责产品的工艺指导,负责过程监视,负责过程检验,并对出现的质量问题进行考核。

4.操作指导4.1开机4.1.1接通电源4.1.2合上工控机后空气开关等待直至显示windows xp界面，4.1.3点击hans laser 打标软件（白班：自动；夜班：手动）4.1.4打开激光器的钥匙开关与电源开关4.1.5选择打标图案（红色*）并勾住下位机工口触发打标即可。

4.2信息的编辑与修改4.2.1自动信息的编辑①点击编辑文本（FI）②点击打标区域，并在打标区域里显示“TEXT”信息③点击文本类型选择“日期与时间”④把时间删除掉，并点击“添加”“修改”“应用”⑤点击编辑文本（FI）⑥点击打标区域，并在打标区域里显示“TEXT”信息⑦点击文本类型选择“日期与时间”⑧把日期删除掉，并点击“添加”“修改”“应用”⑨修改所需的字体a：选择要修改的信息b：按住信息的四个角来扩大或缩小到自己所需的字体即可c：点击保存4.2.2手动信息的编辑①点击编辑文本（FI）②点击打标区域，并在打标区域里显示“TEXT”信息③点击4.3关机：4.3.1关闭激光器电源开关4.3.2关闭钥匙开关4.3.3点击开始里的关闭计算机，点击关闭等待屏幕显示可以，关闭时拨下工控机后的空气开关4.3.4切断电源4.4主要参数的作用与调整范围4.4.1激光开延时：①作用：一个画笔的结束到另一个画笔的开始，开始易形成重点让振镜往前走一段再打开；②故障显示：开延时值越大，振镜往前走得越多，会出现每个字的开头残缺，反之重点；③默认值：适用范围1—60s4.4.2激光关延时①作用：笔画最后一个指令给出后，因振镜存在滞后性，要过一段时间才能到达指定位置②故障显示：关延时值越大，说明振镜已充分到达此时笔画，末尾会出现重点，反之笔画末尾残缺③默认值：300us，适用范围0--1000us4.4.3跳转延时：①作用：空笔画最后1个指令给出后，由于振镜的滞后性压要经过一段时间后才能达到指定的位置，此时激光需延时一段时间后再打开，可以明显改变打标速度。

设 备 操 作 指 导 书Power On Enterprise编制人审核批准代号数量序号数量序号数量①①②②③③标记确认承认序号数量①②③作业编号01编制日期2015/3/17作业加工图作业顺序及重点管理机型光纤激光打标机线别包装线何源盛作业名称通用版本 3.0注;关机，则顺序为5.4.3.2.1。

二：操作步骤1.双击打开桌面快捷键 进入打标机操作界面.如：（图.1）2.从打标操作界面左上角.点击文件.选择文件E盘.根据订单料号打 开打标文件即可.3.调整激光焦点.产品打标平面到激光头部焦点的距离为225mm.一：开关机顺序1.总电源开关2.启动电脑开关3.激光器开关4.振镜开关5.红光开关注意轻拿轻放.4.非常重要：从主控制箱至扫描头之间有一根光钎，不要猛拔或折弯.4.激光焦点调整完成后即可进行打标.打完标进行确认首件.首件确 认无误.方可批量生产。

三：注意事项1.严格按照以上规定的（开机).(关机)顺序进行开关机。

2.本设备激光波长为1064，不可见光，避免眼睛及皮肤直接接触。

3.本设备安装调试后.要尽量避免移动，如必须小范围移动，要避免震动.名称料号①使用辅助材使用治具&夹具使用测试仪名称序号名称型号名称型号③②使用生产工具变更日期变更内容实施LOT&批号名称规格/型号自动 目录左边 右边结束开关 图：11.总电源开关指示灯3.激光器开关4.振镜开关5.红光开关图：2图：32.启动电脑开关高度225mm表单编号：DA-QR-EN02-005版本：1.0。

激光标记机作业指导书引言概述：激光标记机是一种利用激光技术进行标记和刻字的设备，广泛应用于工业生产中。

为了正确、安全地操作激光标记机，特制定此作业指导书，以匡助操作人员熟悉设备操作流程和注意事项。

一、操作前准备1.1 确认设备工作状态：在使用激光标记机之前，需确认设备的电源接通情况，激光器是否正常工作，以及控制系统是否处于正常状态。

1.2 检查标记材料：在进行标记作业前，需要检查标记材料的表面是否平整、清洁，以确保标记效果的质量。

1.3 设置标记参数：根据标记材料的特性和标记要求，设置合适的激光功率、速度、频率等参数，以获得理想的标记效果。

二、操作步骤2.1 打开设备电源：首先按照设备操作手册的要求，打开激光标记机的电源，并等待设备自检完成。

2.2 导入标记文件：将需要标记的文件导入到设备的控制系统中，调整文件位置和大小，以适应标记材料的尺寸。

2.3 启动标记过程：根据设备操作手册的指导，启动激光标记机进行标记作业，观察标记效果并及时调整参数。

三、安全注意事项3.1 戴防护眼镜：在操作激光标记机时，操作人员需佩戴符合标准的防护眼镜，以防止激光辐射对眼睛造成伤害。

3.2 避免直接接触激光束：在设备工作过程中，切勿直接接触激光束，以免造成皮肤灼伤。

3.3 注意设备通风：激光标记机在工作时会产生一定的热量和烟尘，操作人员需确保设备周围通风良好，避免呼吸有害气体。

四、维护保养4.1 定期清洁设备：定期清洁激光标记机的镜片、透镜等部件，以确保设备的标记效果和工作稳定性。

4.2 检查冷却系统：定期检查激光标记机的冷却系统，确保冷却水温度和流量正常，避免设备过热损坏。

4.3 定期维护：定期对激光标记机进行维护保养，包括检查光路、调整参数、更换易损件等，延长设备的使用寿命。

五、故障处理5.1 常见故障排除：在使用激光标记机时，可能会遇到一些常见故障，如标记效果不理想、设备无法启动等，操作人员应根据设备手册进行排除。

激光打标机作业指导书
文件编号：YH-SC-022
文件类别文件名称
制定日期：2014-10-31
三阶文件激光打标机作业指导书
版本：1 页码：2/3
5.0 安全操作要求
5.1 操作人员需戴上防激光眼镜才可以操作激光打标机打标。

5.2 在激光打标过程中，不可用任何东西接触激光束，特别是人体部位。

6.0 设备保养和维修
正常工作状态下，设备应进行周期性的日常维护保养，作业部门应指定专人负责监督和实施。

6.1每班维护保养项目
6.1.1 开机前应查看设备的冷却系统，确保水位线超过水箱上的刻线，水管无缠绕折叠。

6.1.2开机后设备运行无异响，设备正常工作。

6.1.3下班后，操作人员需清洁设备外观和周围的工作环境（清洁设备时，禁止移动机器），做杂物、无尘、洁净，设备摆放整齐，无不相干的物品。

6.2 每周维护保养项目
6.2.1 检查冷却水水位：检查水位是否在水箱的80%高度以上。

6.2.2 清洁聚焦镜头：取下镜头用擦净纸蘸99.5%以上纯酒精擦洗。

6.3每月维护保养项目
6.3.1更换滤芯和冷却水：更换冷却水，每两月更换滤芯。

6.3.2冷却系统除尘：用干燥的压缩空气吹洗冷凝器（换热器）及机箱内其他部件。

6.4每半年维护保养项目
6.4.1工作台润滑：将防尘罩拆下，清理内部灰尘；给丝杆加专用润滑油。

6.4.2主控箱除尘：打开主控箱，用干燥的压缩空气将灰尘吹走，检查各处螺钉是否上紧，接插否松动，给风扇转子加机油。

激光打标机安全操作规程 一、 目的本规程用于指导操作者正确操作和使用设备。

二、 适用范围本规程适用于指导本公司激光打标机的操作与安全操作。

三、 操作1. 结构图1.总电源、2.主机开关、3.红光开关、4.振镜电源、5.激光电源、6.振镜盒、7.焦距调节手柄、2. 激光打标机开启顺序3. 激光打标机关闭顺序6 3 5 142 761.开启总电源2.开启主机电源3.开启红光控制开关4.开启振镜控制开关 5．开启激光控制开关 6.进入电脑操作系统 1.关闭电脑操作系统 2.关闭激光控制开关3.关闭振镜控制开关4.关闭红光控制开关5．关闭总电源4. 系统操作打开桌面 软件 进入②绘制 打开③绘制文本5. 输入打标参数, 进行激光刻印。

6. 焦距调整及光学参数的校正二、 准备一块平整的金属板——将金属板平放在工作台上——打开打标软件——添加默认文本并选中——勾选选择加工、连续加工后开始标刻——上下——摇升降手柄, 找到激光作用在金属板上的最强点——停止标刻后手动将外红光点重合到内红光点上 三、 机器日常操作维护注意的问题1. 日常操作注意事项a) 避免用眼睛直视激光。

b) 在可控制区内使用激光, 并加警示标志。

c) 未经许可不得使用, 只许有受过专业培训的人员操作。

d) 尽量避免激光头的高度与人眼睛高度相等。

e) 注意激光加工环境的通风或排气状况。

f) 因机器内有激光和高压部分, 非专业人员严禁擅自拆开机器。

g) 场镜要用专业的擦镜纸来擦拭, 使用99%以上纯酒精擦拭,擦拭后镜片等酒精完全挥发后才能安装。

h) 注意保护激光器的输出场镜, 避免工作过程中产生的烟雾溅射到场镜外表面, 防止场镜外表面被污染, 必须配备抽烟设备, 场镜如果被污染, 功率会下降, 这时可用脱脂棉或擦镜纸蘸无水酒精轻轻擦拭场镜外表面。

12 3i)严禁设备中放置任何不相干的全反射或漫反射物体, 以防激光直接反射到人体或易燃物品上。

j)在机器工作过程中, 必须有人值守, 特别是对易燃材料进行特殊打标, 以防发生异常或起火。
