光伏发电项目验收方案汇流箱、逆变器、电气设备应按照设计要求进行安装，固定牢固，接线正确；汇流箱、逆变器、电气设备的外观应完好无损，无划伤及隐裂现象；汇流箱、逆变器、电气设备应符合现行国家标准《电气装置安装工程低压电器施工及验收规范》的有关规定；逆变器应进行额定容量、效率、功率因数等方面的测试；四）电缆线路安装的验收电缆线路应按照设计要求进行敷设，弯曲半径符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；电缆线路的接头应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；电缆线路的绝缘电阻应符合设计要求；五、验收程序一）验收前准备1、验收前，施工单位应对工程进行自查，确保工程符合设计要求；2、验收前，施工单位应将工程的设计文件、施工记录、检测记录、验收报告等材料整理齐备；3、验收前，施工单位应将工程的有关资料报送给业主单位；二）现场验收1、验收组应对工程进行现场勘察，核对施工单位提供的有关资料；2、验收组应对工程进行逐项检查，对发现的问题及时提出整改要求；3、验收组应对工程进行全面检测，确保工程符合验收标准；三）验收报告1、验收组应对工程进行全面评估，形成验收报告；2、验收报告应包括工程的验收结论、存在的问题及整改要求等内容；3、验收报告应经过验收组成员签字确认后，提交给业主单位；六、验收结果的处理1、如验收结果合格，业主单位应及时进行竣工验收；2、如验收结果不合格，施工单位应在规定时间内整改，并重新申请验收；3、如施工单位不同意验收结果，可向有关部门申请复验。
汇流箱应齐全标识，箱体与支架连接要牢固。
压接铜鼻子要保证其牢固，避免出现松动。
穿接电缆的孔洞需要加装防护圈，多余孔洞要用防火泥封堵，防水锁母要拧紧。
铜鼻子与断路器连接的地方螺丝必须拧紧，并做好标识变与查验。
逆变器外观及主要零部件不应有损坏和受潮现象，元器件不应有松动或丢失。
逆变器的标签内容应符合要求，应标明负载的连接点和极性。
光伏发电工程竣工验收规范1.0.1工程竣工验收应在试运和移交生产验收完成后进行。
1.0.2工程竣工验收委员会的组成及主要职责应包括下列内容：1工程竣工验收委员会应由有关主管部门会同环境保护、水利、消防、质量监督等行政部门组成。
建设单位及设计、监理、施工和主要设备制造（供应）商等单位应派代表参加竣工验收。
2工程竣工验收委员会主要职责应包括下列内容：1)应主持工程竣工验收。
2)应审查工程竣工报告。
3)应审查工程投资结算报告。
4)应审查工程投资竣工决算。
5)应审查工程投资概预算执行情况。
6)应对工程遗留问题提出处理意见。
7)应对工程进行综合评价，签发符合本规范附录F要求的“工程竣工验收鉴定书”。
1.0.3工程竣工验收条件应符合下列要求：1工程应已经按照施工图纸全部完成，并已提交建设、设计、监理、施工等相关单位签字、盖章的总结报告，历次验收发现的问题和缺陷应已经整改完成。
2消防、环境保护、水土保持等专项工程应已经通过政府有关主管部门审查和验收。
3竣工验收委员会应已经批准验收程序。
4工程投资应全部到位。
5竣工决算应已经完成并通过竣工审计。
1.0.4工程竣工验收资料应包括下列内容：1工程竣工决算报告及其审计报告。
2竣工工程图纸。
3工程概预算执行情况报告。
4水土保持、环境保护方案执行报告。
5工程竣工报告。
1.0.5工程竣工验收主要工作应包括下列内容：1应检查竣工资料是否完整齐备。
2应审查工程竣工报告。
3应检查竣工决算报告及其审计报告。
4应审查工程预决算执行情况。
5当发现重大问题时，验收委员会应停止验收或者停止部分工程验收，并督促相关单位限期处理。
6应对工程进行总体评价。
7应签发“工程竣工验收鉴定书”。
光伏项目地竣工试验竣工后试验方案设计设计光伏项目地竣工试验是指在光伏项目建设完毕，光伏发电站具备试运行条件之后，进行的一系列试验活动，主要目的是验证光伏发电站的设计、建设和设备安装等是否符合相关技术标准要求，以确保光伏发电站能够正常运行和发电。
竣工后试验方案设计是指为了顺利进行地竣工试验，需要制定详细的试验方案和步骤。
下面将详细介绍光伏项目地竣工试验和竣工后试验方案设计的关键内容。
一、光伏项目地竣工试验的主要内容1.设备安装验收试验：对光伏组件、并网逆变器、接地装置、防雷装置等设备的安装质量进行检查和测试，包括设备的数量、型号、布置、连接方式等检验。
2.运行性能试验：对光伏发电系统的运行性能进行测试，包括逆变器的效率、转换效率、输出功率和发电效率等参数的测试。
3.保护系统试验：对光伏发电系统的保护装置进行测试，包括过电压保护装置、过电流保护装置和短路保护装置等的试验。
4.并网试验：测试光伏发电站与电网的连接情况，包括电网对光伏发电站的响应，光伏发电站的并网容量等试验。
5.环境适应性试验：对光伏发电系统在不同环境条件下的适应性进行测试，包括高温、低温、高湿度、强风等试验。
6.安全性试验：对光伏发电系统的安全性进行测试，包括对火灾、电机和电气设备的风险评估。
二、竣工后试验方案设计的关键内容1.试验目标和要求：明确光伏项目地竣工试验的目标和具体要求，包括试验内容、试验方法、试验指标等。
2.试验设备和仪器：列出进行试验所需的设备和仪器，并确保其精确度和有效性。
3.试验步骤和顺序：制定详细的试验步骤和顺序，包括各个试验环节的前后关系和时间安排。
4.试验问题和控制方法：分析可能出现的问题和风险，并制定相应的控制方法，以确保试验过程的顺利进行。
5.试验数据的采集和处理：确定试验数据的采集方法和采集点，以及数据的处理和分析方法。
6.试验结果的评价和判断：根据试验数据和试验指标进行评价和判断，确定试验结果是否符合要求。
一、项目概况1. 项目名称：________________________2. 项目地点：________________________3. 项目规模：________________________4. 项目建设周期：____________________5. 项目投资总额：____________________6. 项目承办单位：____________________二、验收目的为确保光伏项目按照设计要求、施工规范和国家相关标准建设完成，保证项目质量，提高光伏发电效率，特制定本验收计划书。
三、验收依据1. 《光伏发电工程设计规范》2. 《光伏发电工程施工及验收规范》3. 《光伏发电系统安全规范》4. 项目可行性研究报告5. 项目设计文件6. 项目施工合同7. 相关国家标准、行业规范四、验收组织1. 验收委员会组成：- 组长：________________________- 副组长：____________________- 成员：____________________2. 验收委员会职责：- 组织验收工作；- 审查验收资料；- 对项目进行现场检查；- 对项目进行综合评价；- 出具验收报告。
五、验收内容1. 工程质量检查：- 检查施工质量是否符合设计要求；- 检查设备安装质量；- 检查隐蔽工程验收记录；- 检查工程质量保证资料。
2. 设备性能检测：- 检查光伏组件、逆变器等设备的性能指标； - 检查发电系统并网稳定性；- 检查系统保护装置的可靠性。
3. 电气系统检查：- 检查电气系统接线是否正确；- 检查电气设备接地是否合格；- 检查电气设备绝缘性能。
4. 安全检查：- 检查施工现场安全防护措施；- 检查消防设施配备情况；- 检查应急预案的制定与实施。
5. 环境保护检查：- 检查项目施工对周边环境的影响；- 检查环保设施的运行情况；- 检查污染物排放是否符合国家标准。
六、验收程序1. 验收委员会召开验收会议，明确验收内容、程序和时间安排。
光伏项目竣工验收报告最新版尊敬的领导：根据光伏项目竣工验收的相关要求，我们对项目进行了全面的检查和评估。
现将本次竣工验收的相关情况报告如下：一、项目概况光伏项目位于XX地区，总装机容量为XXX兆瓦。
项目主要包括光伏发电组件、并网逆变器、电缆线路及支架等设备。
项目的主要目标是实现可再生能源的利用，减少对传统能源的依赖，降低环境污染。
二、竣工验收方案1. 验收范围：对项目的建设过程、设备质量、接地系统、运行试验等进行全面检查。
2. 验收依据：光伏项目建设的相关技术规范、法律法规以及合同约定。
3. 验收标准：根据相关规范要求，对项目的建设、设备安装、电站设计等方面进行评估。
三、竣工验收内容及评价1. 光伏电站建设情况评估：a. 设备安装质量：对光伏发电组件、并网逆变器等设备的安装进行了全面检查，未发现明显的质量问题。
b. 电源接入与接地系统：电源接入符合规范要求，接地系统有效保障了电站的安全运行。
2. 设备运行试验评估：a. 阳光辐射数据采集：采用专业仪器对阳光辐射数据进行了采集和分析，数据准确可靠。
b. 发电效率评估：在正常运行条件下，光伏发电组件的发电效率达到了预期设计要求。
3. 建设与环境保护评估：a. 设备配置与资源利用：项目合理配置了光伏发电组件和并网逆变器，高效利用了可再生能源。
b. 环境保护措施：项目实施了噪音、土地资源、生态保护等方面的措施，对周边环境影响较小。
4. 运行监测评估：a. 发电量监测：通过安装监测系统，对发电量进行实时监测，可提供准确的数据支持。
b. 系统运行稳定性评估：项目在运行期间，未发生重大故障，运行稳定可靠。
四、竣工验收结论经过全面的检查和评估，光伏项目的设计与建设符合相关规范要求，设备安装质量良好，环境保护措施到位，运行稳定可靠。
在竣工验收过程中，未发现项目存在重大问题。
基于以上评估结果，我们对光伏项目的竣工验收结论如下：该光伏项目经过正式竣工验收，达到了建设要求，具备正式运行的条件。
X X有限公司X X兆瓦并网光伏发电项目竣工验收方案建设单位：XXX有限公司编制日期：二〇一X年X月一、工程概况（1）项目名称：XX有限公司XX兆瓦并网光伏发电项目（2）建设单位：XX有限公司（3）设计单位：XX（4）监理单位：XX（5）施工单位：XX有限公司（6）选址：XXX兆瓦并网光伏发电项目位于XX省X市XX，项目所在地距离XX市区约XX公里。
本项目为农光互补地面电站项目，利用太阳能光伏发电无污染零排放的特点，与传统农业种植有机结合，在种植农作物的土地上架设安装光伏太阳能发电装置，它既具有发电能力，又能为农作物提供适宜的生长环境，最大化利用土地价值，以此创造更好的经济效益和社会效益XX光伏电站占地总面积约5000亩，划分为8个区域，本期拟建容量XXMW，年发电量XX瓦时，发电利用小时XX小时。
该电站XX年将在现有土地上续建XXMW光伏电站，最终规模XXMW。
地理位置处于东经XX、北纬XX之间，是XX的交接地带。
根据NASA网站查询，建设地最佳倾斜角为XX，水平面上22年的日平均太阳辐射量约为4.13kWh/㎡/d，即年太阳辐射量为1508.2kWh/㎡。
（7）本期工程计划于XX年8月25日开工建设，计划XXX年12月30日建成投产具备并网条件。
（8）总的设计工艺和方案XX光伏电站全部采用XXWp多晶硅电池组件，电站共设XX个1MWp光伏发电单元。
每个光伏发电单元经汇流后接入X台500kW的并网逆变器，经箱变升压至35kV。
每X台箱式变压器在高压侧并联为一回35KV线路后进入110kV升压站，合计共有X回35kV线路进入110kV升压站。
二、验收依据1 中华人民共和国《工程建设标准强制性条文》（电力工程部分）建标[2011]版2 中华人民共和国《工程建设标准强制性条文》（房屋建筑部分）建标[2013]版3 电力建设工程监理规范DL/T 5434-20094 建设工程质量管理条例（国务院279号令）5 建设工程安全生产管理条例（国务院293号文）6 建设工程勘察设计管理条例（国务院293号文）7 电力建设工程质量监督规定（暂行）电建质监[2005]52号8 关于规范电力建设工程项目质量监督注册手续的通知电建质监[2005]21号9 工程质量监督工作导则建质[2003]162号10 关于电力建设必须严格执行国家基本建设程序的通知国电总[2001]646号11 实施工程建设标准强制性监督规定建设部令第81号[2000]12 电力建设安全健康与环境管理工作规定国电电源[2002]49号13 工程监理企业资质管理规定建设部令第158号[2007]14 建筑业企业资质管理规定建设部令第159号[2007]15 建设工程项目管理规范GB/T 50326-200616 建筑工程施工图设计文件审查暂行办法建设[2000]41号17 建设工程质量检测管理办法建设部令第141号[2005]18 建筑工程检测试验技术管理规范JGJ 190-201019 房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建[2000]211号20 电力建设房屋工程质量通病防治工作规定电建质监[2004]18号21 电力建设文明施工规定及考核办法电建[1995]143号22 国家重大建设项目文件归档要求与档案整理规范DA/T 28-200223 建设工程文件归档整理规范24 国家电网公司业主项目部标准化手册2010版25 上级批复文件26 工程建设图纸27 光伏系统并网技术要求GB/T 19939-200528 光伏发电站接入电力系统技术规定GB/T 19964-200529 并网光伏发电专用逆变器技术要求和试验方法Q/SPS 22-200730 太阳光伏电源系统安装工程施工及验收技术规范CECS 85 : 199631 光伏发电工程验收规范GB/T 50796-201232 光伏发电工程验收规范-条文说明GB/T 50796-201233 制造商提供的有关技术文件、安装手册（指导书）34 电气装置安装工程电气设备交接试验标准GB 50150-200635 电气安装工程电缆线路施工及验收规范GB 50168-200636 电气安装工程接地装置施工及验收鬼规范GB 50169-200637 电气安装工程盘、柜及二次回路接线施工及验收规范GB 50171-199238 电气安装工程35kV及以下架空电力线路施工及验收规范GB 50173-199239 电气安装工程低压电器施工及验收规范GB 50254-199640 电气安装工程高压电气施工与验收规范GB 50147-201041 电气安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50148-201042 电气安装工程母线装置施工及验收规范GB 50149-201043 建筑电气工程施工质量验收规范GB 50303-200246 电力建设施工及验收技术规范系列标准47 电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-200548 建筑工程施工质量验收统一标准GB 50300-200149 混凝土结构工程工程施工质量验收规范GB 50204-200250 清水混凝土应用技术规程JGJ 169-200951 混凝土质量控制标准GB 50164-199252 混凝土强度检验评定标准GB/T 50164-199253 钢筋焊接及验收规程JGJ18-200354 钢筋机械连接技术规程JGJ 107-201055 建筑桩基技术规范JGJ 94-200856 建筑地基基础工程施工质量验收规范GB 50202-200257 电力工程地基处理技术规程DL/T5024-200558 地下防水工程施工质量验收规范GB 50208-200259 建筑地面工程施工质量验收规范GB 50209-201060 建筑装饰装修工程质量验收规范GB 50210-200161 混凝土外加剂应用技术规范GB 50119-2003三、验收组织机构为了保证本次验收工作的顺利进行，特成立工程竣工验收工作小组，全过程负责组织、协调、安排验收各项工作。
项目部光伏电站竣工验收规范编制：审核：批准：发布日期：实施日期：1目的1.1为提高我国并网光伏发电系统的技术水平，保证应用于光伏系统中的电气设备安全、可靠和稳定的运行，特制定本认证技术规范。
2范围2.1本认证技术规范规定了并网光伏发电系统工程验收的术语、并网光伏发电系统的构成、检查和测试的内容、工程系统文件和合同符合性的检查、电气设备检查、土建和支架结构检查、电气设备及系统的测试和检查报告。
2.2本认证技术规范适用于与低压配电网和中高压输电网并网的地面光伏发电系统，包括：固定支架和自动跟踪支架的地面光伏发电系统，光伏与建筑一体化（BIPV）发电系统和光伏与建筑结合（BAPV）发电系统，以及聚光光伏发电系统。
2.3本规范不适用于交流（光伏）组件系统，或者使用储能设备（例如蓄电池）的系统或者混合系统。
3规范性引用文件及术语3.1下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50009-2001建筑结构荷载规范GB 50205-2001钢结构工程施工质量验收规范GB 50204-2002混凝土结构工程施工质量验收规范GB 50202-2002建筑地基基础工程施工质量验收规范GB 16895（所有部分）建筑物电气装置GB/T 20047.1-2006光伏（PV）组件安全鉴定第1部分：结构要求GB/T 20513-2006光伏系统性能监测测量、数据交换和分析导则GB/T 18216（所有部分）交流1000V和直流1500V以下低压配电系统电气安全-防护措施的试验、测量或监控设备GB/T 19939光伏系统并网技术要求GB/T 20046光伏（PV）系统电网接口特性IEC 61215：2005地面用晶体硅光伏组件设计鉴定和定型IEC 61646：2008地面用薄膜光伏组件设计鉴定和定型IEC 62108：2007聚光光伏(CPV)组件和装配件设计鉴定和定型IEC 62446：2009并网光伏发电系统文件、试运行测试和检查的基本要求IEC/TR 60755:2008 保护装置剩余电流动作的一般要求CNCA/CTS0004-2009400V以下低压并网光伏发电专用逆变器技术要求和试验方法3.2术语3.2.1系统电气效率Electrical system efficiency :系统输出功率与光伏组件在一定条件下产生的电功率之比。
光伏电站竣工验收、试验、资料移交01 02 0301Q/GDW617-2011请替换文字内容请替换文字内容请替换文字内容DL/T 5210.1-2005DL/T 5161.1~17-20021、施工质量必须满足DL/T 5210.1-2005《电力建设施工质量验收及评定规程第1部分：土建工程》、DL/T 5161.1～17-2002《电气装置安装工程质量验收及评定规程》；2、必须满足Q/GDW617-2011《光伏电站接入电网技术规定》中的所有要求；3、性能试验及所用仪器设备需符合设计要求，试验结果需满足设计要求；4、并网光伏发电工程的竣工验收，除按本竣工验收标准执行外，尚应符合国家现行的有关施工质量验收规范的规定。
成立验收组织机构编制验收方案确定验收时间、验收范围确定验收内容出具验收报告准备验收工具、制定保证安全的措施确定验收标准车辆，开始验收成立验收组织机构为了保证本次验收工作的顺利进行，特成立工程竣工验收工作小组，全过程负责组织、协调、安排验收各项工作。
各组成员分配情况如下：组长：XX—— 一般由发包方项目经理担任副组长：XX—— 一般由建设方、监理方项目经理担任成员：XXXX—— 各专业技术人员组成编制验收方案一般由验收小组编制验收方案，提交副组长、组长审核，签字确认，一般应包含以下几个内容：1、工程概况，包括项目名称、建设单位、设计单位、建立单位、施工单位、地理位置、开工时间、总的设计方案和工艺等信息；2、验收依据；3、验收内容；4、工作安排。
确定验收时间、验收范围验收前应满足以下要求，方可确定验收时间：1.工程施工承包合同及设计要求全部施工完毕；2.土建工程全部质量验收已经结束，并办理了质量验收签证。
个别遗留问题不影响电站的进行；3.电气安装、调试工程已经结束，按照验收规范的规定已能满足电站运行的要求；4.电站各个阵列及公用系统已经全部投运，且试运行达到15天，试运行期间的所有缺陷已全部消除；5.技术文件资料、施工记录、质量检验评定记录完整、齐全并签证完备；6.监理单位对工程进行了竣工预验收和消缺验证，已具备满负荷运行条件；7.电站并网调度协议已签订，电力业务许可证已批复；8.工程环境保护、水土保持和消防系统全部通过相关监管部门的验收，送出线路工程通过电网验收。

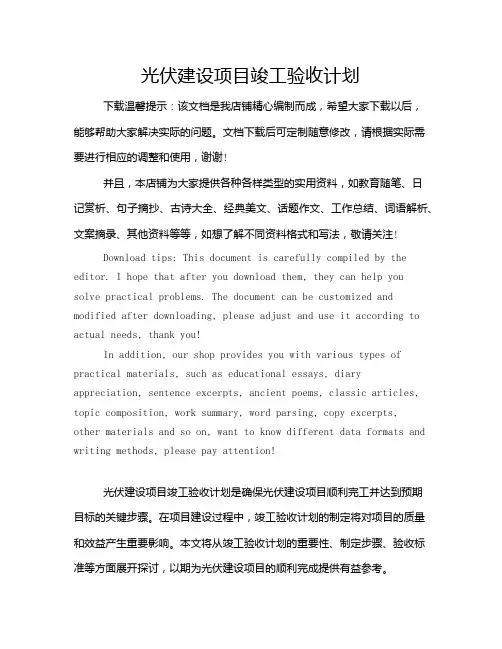

光伏建设项目竣工验收计划下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!光伏建设项目竣工验收计划是确保光伏建设项目顺利完工并达到预期目标的关键步骤。
9光伏并网发电项目竣工验收方案一、竣工验收目的光伏并网发电项目的竣工验收主要是为了确认光伏发电系统是否符合设计要求，具备可靠性和安全性，并能够正常运行并接入电网，同时保证项目的质量和效益。
本方案的目的是规范竣工验收的具体步骤和验收标准，确保项目的安全顺利运营。
二、竣工验收范围1.光伏发电系统的设备及构筑物，包括太阳能电池板、逆变器、电表、电缆等；2.并网及并网附属设施，如输变电设备、电压调节器等；3.光伏发电系统与电网之间的接口和连接设备；4.系统综合运行，包括系统的自动化控制、数据采集、通信等。
三、竣工验收步骤1.竣工验收前准备工作1.1进行系统设备的清点和检查，确保设备完好；1.2检查工程材料是否符合规格和要求；1.3准备竣工验收所需的相关文件和资料。
2.系统设备验收2.1对太阳能电池板进行检查，确认电池板的数量、位置和安装质量；2.2对逆变器进行测试，确保其运行正常，并能够将直流电转化为交流电；2.3对电表进行检查，确保其准确度和稳定性；2.4检查电缆等电气连接件的接触性能和绝缘性能。
3.并网及并网附属设施验收3.1对输变电设备进行检查，确认其容量和运行参数是否与项目需求一致；3.2检查电压调节器的传输性能和稳定性；3.3检查并网点的接入条件，包括线路容量、保护装置等。
4.接口和连接设备验收4.1检查光伏发电系统与电网之间的接口设备，如保护断路器、接触器等；4.2检查接地系统的接地电阻和接地电位。
5.系统综合运行验收5.1进行系统的自动化控制检验，确认自动化控制系统能够正常工作；5.2进行数据采集系统的检验，确认数据采集和传输是否正常；5.3进行通信系统的检验，确认与电力公司的通信是否畅通。
四、竣工验收标准1.光伏发电系统设备的验收标准1.1设备齐全、完好，符合设计要求；1.2设备安装质量良好，无松动和断裂现象；1.3太阳能电池板无明显损伤和污染。
2.并网及并网附属设施的验收标准2.1输变电设备容量满足项目需求；2.2电压调节器传输性能稳定；2.3并网点接入条件符合电力公司要求。
光伏电站竣工验收方案
霍振楠
2013/3/1
- 2 -
光伏电站验收检测仪器
配置方案
光伏电站验收---并网光伏发电系统工程验收
- 3 -
- 4 -
光伏电站验收现场测试流程
一、测试依据：CNCA/CTS 0004-2010 《并网光伏发电系统验收基本要求》 二、应用范围：地面光伏发电系统、BIPV 、BAPV 、聚光光伏发电系统 三、制定测试计划：
（一）项目基本信息：名称、地点、安装容量、关键设备、安装时间、设计及施工单位、设计方案及工程图纸 （二）测试内容：
1、关键部件在实际运行条件下的性能测试
2、绝缘电阻测试
3、接地连接电阻测试
4、电气安装一致性
5、系统电气效率
6、电能质量测试
- 5 -
（四）注意事项：
1、测试人员安排要综合考虑天气情况、预计测试周期、被检测单位意见等因素，一般应当有4 人或4 人以上。
2、测试的时间安排上，应当视天气情况，在附和测试要求的情况下，优先安排“关键部件在实际运行条件下的性能测试”。
3、应当提前确定测试设备的运输方案，运输方案应避免对设备的损伤。
四、测试流程：
1、首次会议：在测试工作开始前，检测组和被检测方应在首次会议上进行沟通。
包括双方人员介绍、项目情况介绍、测试工作安排、确定现场陪同人员（测试过程中与该项目的设备有关的操作全部由陪同人员负责）。
首次会议之后即检查设备，设备外观是否有磕碰，测试前进行设备自检。
I-V 方阵测试仪采用标准组件进行自检。
2、现场检查：测试相关的文件检查、电气设备检查、土建和支架结构检查等部分需要在光伏系统现场进行，且对自然环境条件无要求，因此可在现场条件不满足测试要求时进行。
3、关键部件在实际运行条件下的性能测试。
测试条件：选择辐照700W/㎡以上，最低不低于600 W/㎡，且辐照稳定（在测试时间前5 分钟变化小于2%），测试前10 分钟 内无大于10m/s 的风。
在测试对象正上方无明显的云雾。
人员：3 人/组，分别操作：
- 6 -
I- I-V 方阵测试仪、
II- 功率分析仪及电能质量分析仪、
III- 辐照度计、温湿度计，背板温度传感器；
其中，每组测试数据及环境参数应当一一对应，辐照度计测试时应当与组件同平面。
主要测试内容包括光伏方阵标称功率测试和逆变器测试。
原则上各个子方阵应当全部进行功率测试，逆变器也应当全部测试。
有特殊情况（如同一型号的设备数量过多且性能一致），应保证方阵按照30%比例测试；如果同一型号的逆变器数量超过3 台，则抽测3 台,3 台及以下全部测试。
方阵功率和逆变器测试应同时记录辐照、环境温度、组件背板温度等参数。
如果由于客观原因导致方阵标称功率测试不能100%进行，而按照30%及以上的比例进行时，抽检的对象应当覆盖系统中所有的子方阵类型，组合损失的确定和所测试的子方阵对应。
逆变器前端方阵标称功率在I-V 测试设备的量程范围内时，方阵功率测试点选择在逆变器直流输入侧；逆变器前端方阵标称功率超出I-V 测试设备的量程范围内时，应将该逆变器前端的方阵分为不大于其量程的几个单元，分别测试。
所有子方阵的功率测试完成后，还应当对方阵中的各级汇流点进行测试，包括组件、组串、汇流箱，以确定方阵的组合损失，对最终测试结果进行组合损失校正。
不同的关键部件和电气连接方式应当分别进行组合损失校正。
组合损失=1-子方阵测得功率/(单个组件测得功率*组件数)
如果发现有功率损失较大的子方阵，从中选择至少2 块组件在现场测试其I-V 曲线；若测得组件的功率损失超过10%，
- 7 -
则将其送第三方组件检测实验室测试。
进行方阵功率测试时，应当断开相应的电气连接。
在此过程中，注意检查各开关和控制设备是否正常，是否满足规范中9.5 功能测试的要求。
4、绝缘电阻测试：
绝缘电阻测试需要2 人，一人在操作设备的同时，负有对接线操作人员的安全监督责任。
应当测试所有汇流箱。
测试前如有 降水现象，则应当于方阵场无明显积水或系统部件上无明显水珠、雾水后开始测试。
5、接地连接电阻测试：
接地电阻测试需要一人进行操作，查出断点应告知被测试方，并整改。
6、电气安装一致性测试：
电气安装一致性测试万用表测试，一人测试，一人记录。
电气安装一致性测试包括开路电压测试、短路电流测试，极性测试，也可以同I-V 方阵测试结合。
7、系统电气效率：
根据各个方阵的功率测试值，和逆变器输出功率值，利用参数修正到同一条件下，根据公式计算系统电气效率。
系统电气效率计算公式： ηP = POP / PSP 式中：
- 8 -
ηP ――系统电气效率；
POP ――系统输出功率(kW)，逆变器并网点侧的交流功率； PSP ――光伏组件产生的总功率(kW)，根据方阵测量值、辐照、 温度可以计算得出。
系统电气效率是可以在短时间内检查光伏系统设计合理性的一种简单检测方式。
8、电能质量测试：
电能质量测试，依据规范进行。
并网前的电能质量测试10min ，如果不符合标准要求，则延长测试时间；并网后的电能质量测试10min 。
10、末次会议
每天测试完毕后，检查设备有无遗失和损坏。
在项目测试完毕后，应召开末次会议，测试组向被测试方汇报测试结果，有轻微的不符合技术规范要求的，要求其整改；有严重的安全隐患或严重不符合技术规范要求的，向其说明问题并通报结果。
