G型单螺杆泵的拆卸与装配的注意事项范本

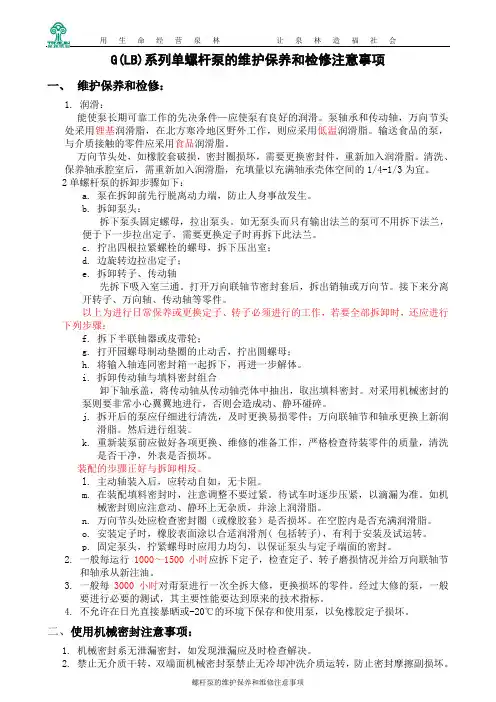

G(LB)系列单螺杆泵的维护保养和检修注意事项一、维护保养和检修：1.润滑：能使泵长期可靠工作的先决条件—应使泵有良好的润滑。

泵轴承和传动轴，万向节头处采用锂基润滑脂，在北方寒冷地区野外工作，则应采用低温润滑脂。

输送食品的泵，与介质接触的零件应采用食品润滑脂。

万向节头处，如橡胶套破损，密封圈损坏，需要更换密封件，重新加入润滑脂。

清洗、保养轴承腔室后，需重新加入润滑脂，充填量以充满轴承壳体空间的1/4-1/3为宜。

2单螺杆泵的拆卸步骤如下：a.泵在拆卸前先行脱离动力端，防止人身事故发生。

b.拆卸泵头：拆下泵头固定螺母，拉出泵头。

如无泵头而只有输出法兰的泵可不用拆下法兰，便于下一步拉出定子，需要更换定子时再拆下此法兰。

c.拧出四根拉紧螺栓的螺母，拆下压出室；d.边旋转边拉出定子；e.拆卸转子、传动轴先拆下吸入室三通。

打开万向联轴节密封套后，拆出销轴或万向节。

接下来分离开转子、万向轴、传动轴等零件。

以上为进行日常保养或更换定子、转子必须进行的工作，若要全部拆卸时，还应进行下列步骤：f.拆下半联轴器或皮带轮；g.打开园螺母制动垫圈的止动舌，拧出圆螺母；h.将输入轴连同密封箱一起拆下，再进一步解体。

i.拆卸传动轴与填料密封组合卸下轴承盖，将传动轴从传动轴壳体中抽出，取出填料密封。

对采用机械密封的泵则要非常小心翼翼地进行，否则会造成动、静环碰碎。

j.拆开后的泵应仔细进行清洗，及时更换易损零件；万向联轴节和轴承更换上新润滑脂。

然后进行组装。

k.重新装泵前应做好各项更换、维修的准备工作，严格检查待装零件的质量，清洗是否干净，外表是否损坏。

装配的步骤正好与拆卸相反。

l.主动轴装入后，应转动自如，无卡阻。

m.在装配填料密封时，注意调整不要过紧。

待试车时逐步压紧，以滴漏为准。

如机械密封则应注意动、静环上无杂质，并涂上润滑脂。

n.万向节头处应检查密封圈（或橡胶套）是否损坏。

在空腔内是否充满润滑脂。

o.安装定子时，橡胶表面涂以合适润滑剂( 包括转子)，有利于安装及试运转。

目录CONTENTSCNF不锈钢浓浆泵CNFThick stainless steel pump一、结构与特点One、Structure and features二、规格和性能表Two、Specifications and Performance TableG型单螺杆泵G single screw pump一、概述One、General二、结构特征与工作原理Two、Structural characteristics and working principle三、性能参数及技术参数Three、Performance parameters and technical parameters四、泵零件材料选择Four、Pump components materials selection五、装配与装卸Five、Assembly and handling六、安装Six、Installation七、启动、运转和停机Seven、Start, run and stop installation八、一般故障及排除方法Eight、General failure and troubleshooting九、泵的性能参数Nine、Pump performance parameters十、G型单螺杆泵外形尺寸Ten、G single screw dimensionsGNF不锈钢浓浆泵GNFThick stainless steel pump一、原理和特点One、Structure and features我厂生产的CNF系列单螺杆浓浆泵属于容积式泵，它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。

其工作原理是：当电动机带动泵转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室，螺杆每转一周，密封腔中的液体向前推进一个螺距，随着螺杆的连续转动，液体以螺旋形式从一个密封腔压向另一个密封腔，最后挤出泵体。

g型螺杆泵开停操作步骤及注意事项1. g型螺杆泵简介g型螺杆泵是一种常用于输送高粘度介质的泵，其结构主要由泵体、传动装置和螺杆组成。

它具有自吸能力强、输送能力稳定等优点，广泛应用于化工、石油、食品等行业。

2. 开泵操作步骤2.1 准备工作在进行开泵操作之前，需要进行以下准备工作： - 确保泵体和管道连接牢固，无泄漏现象。

- 检查传动装置是否正常运转，润滑油是否充足。

- 检查电源是否接通，电气设备是否正常工作。

2.2 操作步骤按照以下步骤进行开泵操作： 1. 打开进料阀门：先打开进料阀门，确保泵体内有足够的介质供泵吸入。

2. 启动电机：按下启动按钮，启动电机，使传动装置开始运转。

3. 慢慢打开出料阀门：根据介质的特性和需求，逐渐打开出料阀门，使介质开始从泵体中流出。

4. 观察泵的工作状态：在泵运行过程中，观察泵的工作状态，检查是否存在异常情况，如噪音、振动等。

5. 调整出料阀门：根据需要，适时调整出料阀门的开度，控制介质的流量和压力。

3. 停泵操作步骤3.1 准备工作在进行停泵操作之前，需要进行以下准备工作： - 关闭进料阀门：先关闭进料阀门，停止介质的供给。

- 观察泵的工作状态：确认泵已经停止运行，无异常情况。

3.2 操作步骤按照以下步骤进行停泵操作： 1. 关闭出料阀门：逐渐关闭出料阀门，使介质停止从泵体流出。

2. 停止电机运转：按下停止按钮，停止电机运转。

3. 观察泵的停止状态：确认泵已经停止运行，无异常情况。

4. 关闭电源：关闭电源开关，切断电源供应。

4. 注意事项在进行g型螺杆泵的开停操作时，需要注意以下事项： 1. 定期检查泵体和管道的连接，确保无泄漏现象。

2. 定期检查传动装置的润滑油，保持正常运转。

3. 开泵前，先确保进料阀门打开，避免泵体无法吸入介质。

4. 开泵过程中，注意观察泵的工作状态，及时发现异常情况并采取措施。

5. 调整出料阀门时，应逐渐调整，避免突然改变流量和压力。

拆装水泵的操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、拆装水泵前的准备工作1. 准备工具：根据水泵的型号和结构，准备好相应的拆装工具，如扳手、螺丝刀、钢丝钳等。

G型系列单螺杆泵使用说明书一、概述单螺杆泵在国外多数称“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。

它最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。

单螺杆泵是按迴转啮合容积式原理工作的。

主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推动流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

单螺杆泵每级的输出压力为0.6MPA，扬程60M，自吸高度一般在6M，适用于输送高粘度流体和含有硬质悬浮颗粒介质或含有纤维介质流体。

输送介质温度80℃（特殊要求可达150℃）。

单螺杆泵零件少，结构紧凑，体积小，维修简便。

转子和定子是本泵的易损件。

二、型号意义F G 35——1表示级数螺杆名义直径G系列单螺杆泵F表示泵体和内零件全部为不锈钢无字母泵体为铸铁其其内部零件为不锈钢三、螺杆泵的优点及应用范围a)在负压下也能输送含有气体的介质。

b)可输送含有硬质悬浮颗粒介质或含有纤维介质流体。

c)自吸性能好，吸入性能好。

d)可反向输送。

e)输送非常粘稠的，含水的所有介质。

f)进口带喂料斗，连杆带搅龙，可输送不能自流的高粘稠介质。

g)广泛应用于环境保护处理工程、船舶工业、石油工业、医药、日化、建筑业等物料的输送。

四、操作注意事项a)开机前必须先确定运转方向，不得反转。

b)严禁在无介质情况下空运转，以免损坏定子。

c)新安装或停机数天后的泵，不能立即起动，应先向泵体内注入适量机油，再用管钳扳动几转后才可起动。

4、输送高粘度或含颗粒及腐蚀性的介质后，应用水或溶剂进行冲洗，防止阻塞，以免下次起动困难。

d)冬季应排除积液，防止冻裂。

e)使用过程中轴承箱内应定期加润滑油，发现轴端有渗流时，要及时处理或更换油封。

6、在运行中发生异常情况，应立即停车检查原因，排除故障。

五、故障原因及排除方法。

螺杆泵的拆卸方法
螺杆泵是一种常用的工业泵，用于输送高黏度、高温、高压的介质。

在泵的使用过程中，由于零部件的摩擦损耗或其他原因，泵可能需要进行拆卸维修或更换零部件。

下面介绍螺杆泵的拆卸方法。

1. 准备工作
在拆卸之前，需要做好准备工作。

首先是关闭进出口阀门，排空泵内介质。

然后断开电源或气源，将泵与管道分离，清除周围杂物，防止灰尘等进入泵内。

2. 拆卸螺杆泵
螺杆泵的拆卸需要格外小心，因为泵内的零部件精度高，易受损坏。

首先拆卸泵的吸入管道和出口管道，拆卸联轴器和电机。

然后打开泵的进出口盖板，将泵的转子组件取出，并将螺杆轴承逐个拆卸。

最后，拆卸泵的外壳和法兰，将泵的所有零件清洗干净，检查是否有损坏和磨损。

3. 更换零部件
检查泵的零部件是否有损坏和磨损，若有，需要更换。

更换时要注意零部件的型号和规格，以保证泵的性能。

更换后，需要将零部件组装起来，并进行校验和测试。

4. 安装螺杆泵
组装完成后，需要将泵安装回原位。

在安装时，要注意泵的进出口方向和管道的连接方式。

安装好泵后，需要检查泵的电机和联轴器是否正常，以及管道是否密封。

螺杆泵的拆卸方法需要小心谨慎，操作人员需要具备相关的技能和经验。

在拆卸过程中，注意保护泵的零部件，防止损坏，以确保泵的性能和安全。

单螺杆泵如何拆卸？应注意什么？单螺杆泵是一种常用的正向位移泵，在工业生产中起侧紧要的作用。

但是，在设备运行确定时间后，需要进行维护和修理或更换泵体、螺杆等部件时，就需要对单螺杆泵进行拆卸。

那么，单螺杆泵拆卸的过程中需要注意哪些事项？下面我们来认真了解一下。

一、拆卸前的准备工作在拆卸单螺杆泵前，需要做好以下准备工作：1.关闭泵和管道在拆卸单螺杆泵前，确定要先关闭泵和管道上的调整阀门和隔离阀门，防止液体在拆卸过程中流失或造成人员损害。

2.排空管道排空管道可以防止在泵停止运行后，高粘度液体残留在泵体和管道中，对下一次运行产生不良影响。

3.确定维护和修理方案在开始拆卸之前，要明确维护和修理方案，了解维护和修理的实在内容。

假如需要更换或维护和修理的部件较多，建议提前准备好备件，以免因无法适时购买或运输而耽搁工期。

4.准备工具和装备拆卸过程中需要用到各种工具，如螺丝刀、扳手等，确定要准备好。

此外，还需要准备好安全工具，如手套、护目镜等。

二、拆卸步骤1.拆卸进口管和出口管先用扳手将进口管和出口管拧下，然后拆卸法兰盘。

在拆卸法兰盘时，要先将法兰盘螺丝拆下来，然后按次序拆下法兰盘和密封圈。

2.拆卸波纹管和管卡拆卸波纹管和管卡时，需要先将管卡的螺丝拧松，把波纹管拉出来，并清洗干净。

3.拆卸泵盖和泵体拆卸泵盖需要用扳手把泵盖上的螺丝拧下来，然后用橡皮榔头轻敲泵盖，使泵盖松动后拆除。

拆卸泵体时，先拆除轴承座、旋转件和螺杆，再用扳手拆卸泵体。

在拆卸螺杆时，要注意螺杆的次序和方向，以免拆错。

4.清洗全部拆卸后的部件都要进行清洗，包括泵体、螺杆、轴承座、密封圈等。

清洗时，应选用合适的清洗剂，避开对零部件造成损伤。

5.组装清洗完成后，开始进行组装。

组装时，要注意各部件的位置和方向，确保安装正确。

在安装法兰盘和密封圈时，要特别当心，避开产生漏液。

三、注意事项在单螺杆泵拆卸的过程中，要注意以下事项：1.安全第一拆卸过程中，确定要注意安全，穿戴好安全装备。

通用螺杆泵安全操作规程范本一、前言本安全操作规程旨在规范通用螺杆泵的使用，确保操作人员安全，保护设备完好，避免事故发生。

操作人员应严格按照本规程进行操作，并遵守相关安全操作措施。

二、安全操作规程1. 操作前准备1.1 操作人员应戴好安全帽，穿戴好防护服和防护鞋。

1.2 检查螺杆泵是否处于停车状态，确认设备无法自动启动后方可进行操作。

1.3 检查螺杆泵周围是否有明火、易燃易爆物品，确保操作区域安全。

1.4 根据操作手册检查螺杆泵的润滑油、冷却水等供给设施，确保设备正常运行所需条件。

2. 操作步骤2.1 依次打开螺杆泵的电源开关、主电源开关，确保设备接通电源。

2.2 打开进料阀门，调节进料流量。

2.3 打开排料阀门，调节排料流量。

2.4 注意观察螺杆泵的运行状态，如发现异常情况，应立即停机处理。

2.5 定期检查螺杆泵的润滑油和冷却水，确保供给正常。

2.6 操作结束后，先关闭排料阀门，再关闭进料阀门。

2.7 关闭螺杆泵的主电源开关和电源开关，确保设备断电。

3. 安全注意事项3.1 操作人员在操作过程中应保持专注，不得分神，严禁使用手机、吸烟等影响操作安全的行为。

3.2 操作人员应定期接受螺杆泵安全操作培训，掌握相关知识和技能。

3.3 操作人员在操作过程中应遵守操作规程，不得擅自更改操作参数。

3.4 发现设备异常响声、异常振动、异常热度等情况，应立即停机检修，确保设备安全。

3.5 在降温过程中，严禁用手触摸泵体，以免发生烫伤事故。

3.6 在操作过程中发现设备漏油、漏水等问题，应及时上报维修人员处理，不得擅自处理。

3.7 操作结束后，应将操作区域清理干净，确保周围环境整洁。

四、紧急事故处理1. 如发生泵体起火等紧急事故，应立即向相关负责人报告，并使用灭火器进行灭火。

2. 如发生泵体爆炸等紧急事故，应立即撤离现场，确保人身安全，并向相关负责人报告。

3. 如发生泵体漏油、漏水等紧急事故，应立即停机处理，并向相关负责人报告。

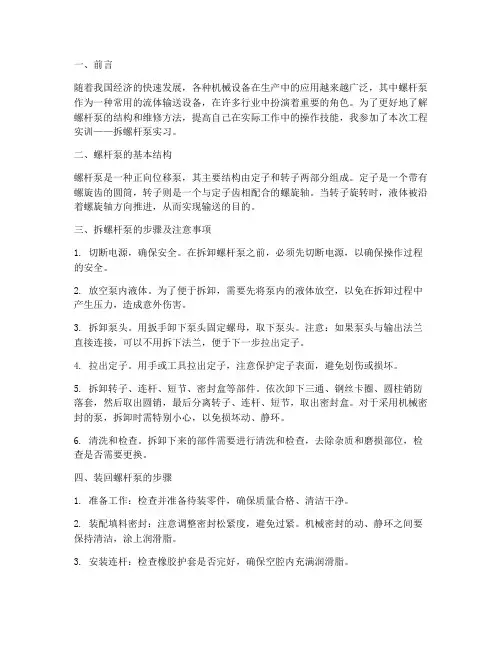

一、前言随着我国经济的快速发展，各种机械设备在生产中的应用越来越广泛，其中螺杆泵作为一种常用的流体输送设备，在许多行业中扮演着重要的角色。

为了更好地了解螺杆泵的结构和维修方法，提高自己在实际工作中的操作技能，我参加了本次工程实训——拆螺杆泵实习。

二、螺杆泵的基本结构螺杆泵是一种正向位移泵，其主要结构由定子和转子两部分组成。

定子是一个带有螺旋齿的圆筒，转子则是一个与定子齿相配合的螺旋轴。

当转子旋转时，液体被沿着螺旋轴方向推进，从而实现输送的目的。

三、拆螺杆泵的步骤及注意事项1. 切断电源，确保安全。

在拆卸螺杆泵之前，必须先切断电源，以确保操作过程的安全。

2. 放空泵内液体。

为了便于拆卸，需要先将泵内的液体放空，以免在拆卸过程中产生压力，造成意外伤害。

3. 拆卸泵头。

用扳手卸下泵头固定螺母，取下泵头。

注意：如果泵头与输出法兰直接连接，可以不用拆下法兰，便于下一步拉出定子。

4. 拉出定子。

用手或工具拉出定子，注意保护定子表面，避免划伤或损坏。

5. 拆卸转子、连杆、短节、密封盒等部件。

依次卸下三通、钢丝卡圈、圆柱销防落套，然后取出圆销，最后分离转子、连杆、短节，取出密封盒。

对于采用机械密封的泵，拆卸时需特别小心，以免损坏动、静环。

6. 清洗和检查。

拆卸下来的部件需要进行清洗和检查，去除杂质和磨损部位，检查是否需要更换。

四、装回螺杆泵的步骤1. 准备工作：检查并准备待装零件，确保质量合格、清洁干净。

2. 装配填料密封：注意调整密封松紧度，避免过紧。

机械密封的动、静环之间要保持清洁，涂上润滑脂。

3. 安装连杆：检查橡胶护套是否完好，确保空腔内充满润滑脂。

4. 安装定子：注意在定子表面涂上润滑脂（包括转子），有利于安装。

5. 连接泵头：将泵头与定子连接，紧固泵头固定螺母。

6. 试运行：启动泵，检查是否正常运行，如有异常声音或泄漏，需重新检查并调整。

五、总结通过本次拆螺杆泵实习，我对螺杆泵的结构和拆装方法有了更深入的了解，同时也提高了自己的实际操作技能。

单螺杆泵维护保养规程范文一、泵的结构和工作原理单螺杆泵是一种容积泵，由一个螺杆和一个内外表面光滑的环形泵壳组成。

当螺杆旋转时，螺杆螺纹与泵壳内壁之间的密封腔随之移动，从而将液体从泵的吸入口吸入密封腔中，并将液体推到泵出口。

二、泵的维护保养规程1. 定期检查和清洁泵体外表，确保无积尘、泥浆等杂质，避免对泵的正常运行造成影响。

2. 定期检查并更换润滑油，保持泵的润滑性能。

一般情况下，润滑油应每半年更换一次，更换时应注意清洗泵体内部。

3. 定期检查和清理泵的滤网，保持滤网畅通。

滤网应每3个月清理一次，以防止泵壳内部的颗粒物堵塞滤网，影响泵的吸入效果。

4. 定期检查和调整泵的进出口阀门，确保泵的进出口畅通无阻。

阀门应每半年检查一次，如有异常情况及时调整或更换。

5. 定期检查和清理泵的密封件，保证泵的密封性能。

密封件应每年更换一次，更换时应选择适合的材料。

6. 定期检查泵的电机和电气部件，确保其正常工作。

电机和电气部件应每年检查一次，如有故障及时进行维修或更换。

7. 定期检查和保养泵的传动部件，确保泵的传动正常。

传动部件应定期润滑和检查，如有异常情况及时处理。

8. 定期检查和保养泵的轴承，确保泵的运转平稳。

轴承应每年检查一次，如有故障及时更换或修理。

9. 定期检查和清洗泵的泵壳和泵螺杆，确保泵的工作效果。

泵壳和泵螺杆应每年检查一次，如有磨损及时更换或修理。

10. 定期进行泵的试运行和安全检查，确保泵的安全运行。

试运行和安全检查应每年进行一次，如有问题及时处理或更换。

三、泵的操作注意事项1. 在启动泵之前，应检查电气设备的接地和绝缘情况，确保安全。

2. 启动泵之前，应确保泵的进出口阀门处于完全开启状态，避免启动后泵长时间受压。

3. 启动泵后，应注意观察泵的工作状况，如有异常情况应立即停机检查。

4. 在泵运行过程中，应定期检查泵的运行情况，如有异常噪音、漏水等情况应及时处理。

5. 在停机前，应关闭泵的进出口阀门，避免停机后泵的漏水。

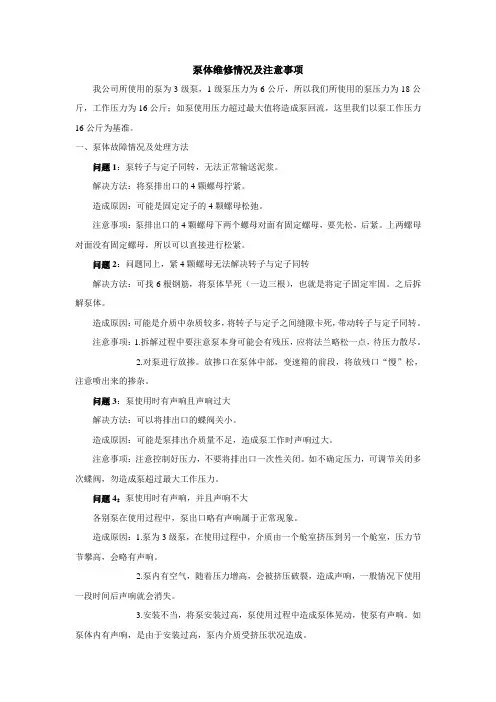

泵体维修情况及注意事项我公司所使用的泵为3级泵，1级泵压力为6公斤，所以我们所使用的泵压力为18公斤，工作压力为16公斤；如泵使用压力超过最大值将造成泵回流，这里我们以泵工作压力16公斤为基准。

一、泵体故障情况及处理方法问题1：泵转子与定子同转，无法正常输送泥浆。

解决方法：将泵排出口的4颗螺母拧紧。

造成原因：可能是固定定子的4颗螺母松弛。

注意事项：泵排出口的4颗螺母下两个螺母对面有固定螺母，要先松，后紧。

上两螺母对面没有固定螺母，所以可以直接进行松紧。

问题2：问题同上，紧4颗螺母无法解决转子与定子同转解决方法：可找6根钢筋，将泵体旱死（一边三根），也就是将定子固定牢固。

之后拆解泵体。

造成原因：可能是介质中杂质较多，将转子与定子之间缝隙卡死，带动转子与定子同转。

注意事项：1.拆解过程中要注意泵本身可能会有残压，应将法兰略松一点，待压力散尽。

2.对泵进行放掺。

放掺口在泵体中部，变速箱的前段，将放残口“慢”松，注意喷出来的掺杂。

问题3：泵使用时有声响且声响过大解决方法：可以将排出口的蝶阀关小。

造成原因：可能是泵排出介质量不足，造成泵工作时声响过大。

注意事项：注意控制好压力，不要将排出口一次性关闭。

如不确定压力，可调节关闭多次蝶阀，勿造成泵超过最大工作压力。

问题4：泵使用时有声响，并且声响不大各别泵在使用过程中，泵出口略有声响属于正常现象。

造成原因：1.泵为3级泵，在使用过程中，介质由一个舱室挤压到另一个舱室，压力节节攀高，会略有声响。

2.泵内有空气，随着压力增高，会被挤压破裂，造成声响，一般情况下使用一段时间后声响就会消失。

3.安装不当，将泵安装过高，泵使用过程中造成泵体晃动，使泵有声响。

如泵体内有声响，是由于安装过高，泵内介质受挤压状况造成。

切记泵体拆解过程中请在“明显处”挂“警示标志”，以免不知情况人员通电试泵。

G型螺杆泵的装配应用办法一、G型螺杆泵注意吸入管路密封，第一立体银幕启用前应在吸入管路室中注满泵送液体，并用管子钳运转数转。

然后启用。

严禁在没有液体状态下空运转，导致定子损坏。

二、冬季或高寒地区的泵，停下不用时。

应打开底部螺塞。

放完积液，预防冰冻损坏。

三、应用中随时注意泵的泵流量、压头等状态，职发现泵流量、压头突然变化或有异声，应及时检查处理。

四、较之高粘度、有结晶、含颗粒或有腐蚀性液体的泵，应用完毕后，应进行清洗，预防沉积或损坏。

五、注意泵的驱动系统的同轴度，出厂前，泵及动力端(有的包含底座)已作调控。

但在装配时，由于基础不平，拧紧地脚螺栓，可能导致底座扭曲，导致连轴器中心偏移。

应重新检查连轴器装配偏差：位移△0.3毫米，角度偏差△30。

G型螺杆泵装配：一、注意电动机转向，预防逆转二、出液口前应装配一段长度略超过定子的易拆解管路，以利于调换定子。

三、泵的进口在垂直方向，出口在水平方向，这样可使密封在负压状态运转，减小密封腔的压头，旋向：从出口方向看逆时针转动。

另外泵的进出口法兰(管路)不应承受管路重量，所以管路应设支撑点。

四、管路在装配前务必清洗干净，预防异物损坏定子、转子，并导致堵塞。

五、管路的通径应尽量与泵的通径匹配，过小的入口管径会导致泵的供料不足，进而影响泵的排出量与输出压头。

严重时会引起管路的震动、引起定子的早期损坏;而过小的出口管径则会导致出口压头的无谓损失。

六、较之使用机封的轴封，要注意引入清水、润滑油或其他冷却液。

较之单端密封的轴封，若传输的液体为粘稠、易固化结晶的液体则应在停泵后注意清洗机封，以确保机封的正确运转是必需的。

密封盒的两侧各有一个英制的管螺纹接口，随机还配有一件出口节流接头，将循环液的入口管路直接接入密封盒;而在其出口侧接入出口节流接头(它较之在密封适应性盒内维持一定的压头是至关关键的)，然后再与出口管路相连接接。

运转时，应先启用循环液，后启用泵;先停止泵的运作，后阻断循环液。

螺旋泵拆卸与安装流程一、螺旋泵拆卸前的准备。

要是想拆卸螺旋泵呀，可不能莽撞行事呢。

得先把周边清理干净，就像咱们打扫房间一样，那些乱七八糟的杂物呀，都得清走，给螺旋泵腾出个宽敞干净的地儿。

而且呀，工具得备齐喽，扳手、螺丝刀之类的常用工具那是必不可少的。

要是缺了工具，拆到一半卡壳了，那可就麻烦大了。

另外呢，还得找个合适的地方放拆下来的小零件，可别拆一个丢一个，到时候再组装的时候就该哭鼻子喽。

二、螺旋泵的拆卸。

1. 先拆外部连接。

咱先从螺旋泵的外部连接部分下手。

那些个管道呀，电线之类的连接，就像是它和外界的小纽带，得小心翼翼地解开。

比如说管道连接的地方，有些是用螺丝拧住的，那咱们就用扳手慢慢地把螺丝拧松。

可别一下子使太大劲，要是把螺丝拧坏了，那就不好玩啦。

还有电线的接头，要记清楚是怎么接的哦，最好是拍个照或者画个小图，这样在安装的时候就不会弄错啦。

2. 拆卸泵体外壳。

把外部连接都处理好之后，就轮到泵体外壳啦。

泵体外壳就像是螺旋泵的小铠甲，要把它拿掉才能看到里面的构造呢。

这个时候，可能会有一些隐藏的螺丝或者卡扣，咱们得仔细找一找。

有时候那些螺丝藏在一些小角落里，就像调皮的小娃娃在和我们捉迷藏一样。

找到螺丝之后，就慢慢地拧下来，把外壳轻轻拿掉，可别磕着碰着里面的零件哦。

3. 拆卸螺旋部分。

这可是个比较关键的部分呢。

螺旋部分就像是螺旋泵的心脏一样。

拆卸的时候要特别小心。

可能会有一些专门的固定装置，像是销子或者特殊的螺丝。

咱们得把这些固定装置先处理好，才能把螺旋部分取出来。

这个过程就像是给一个精密的小玩具拆解一样，每一个小零件都有它的作用，不能乱拆一通哦。

三、螺旋泵的安装。

1. 安装螺旋部分。

好啦，拆完了该安装啦。

先把螺旋部分装回去，这就像是把心脏重新放回身体里一样重要呢。

要按照拆卸时的顺序，把那些固定装置都安装好，销子要插到位，螺丝要拧紧。

可别拧得太紧或者太松哦，太紧了可能会把零件弄坏，太松了又不安全。

2. 安装泵体外壳。

关于G型螺杆泵使用的注意事项介绍概述G型螺杆泵具有流量和压力范围宽、输送介质粘度大、自吸本领强、输送介质稳定等优点，被广泛应用于石油、化工、制药、食品、环保等行业。

在使用G型螺杆泵时需要注意以下事项：选型正确选型是确保G型螺杆泵使用安全牢靠的基本条件。

在选型时要考虑以下因素：1.要输送的介质包括介质种类、密度、粘度、含固量及PH值等参数；2.流量是决议使用G型螺杆泵的紧要参数，因此依据生产流程的要求来选定相应的流量；3.要求输送介质的压力、耐压本领和泵的功率；4.出口压力决议出口阀门必需的等级；5.要求输送介质的温度、环境温度及海拔高度等调整参数；6.使用场地的条件和泵的运行方式等。

安装G型螺杆泵的安装包括垂直安装和水平安装，但是使用过程中需要注意以下事项：1.安装场地选址应符合场地选择的标准条件，需要保证安装地坪平整、硬度适当、通风好、配线清楚，使用环境无腐蚀性。

2.在进行G型螺杆泵的安装前，应清除安装场地中存在的清洗杂物。

3.在安装过程中，应当先将G型螺杆泵安装在平坦、坚固的基础上，然后再依据要求水平调整。

4.在水平安装G型螺杆泵时，使用泵体充当升降机不是最明智的选择，由于可能会导致泵体损坏；5.当进行垂直安装时应注意：L形部件要正常安装。

连接电机齿轮箱时，要注意它们是在同一平面范围内，否则会导致钢丝绳受力过大和轴承的早期损坏。

6.使用黄铜制的弧形管作为吸入口，供应良好的自吸性能。

启动与停止G型螺杆泵的启动次序是：首先上电，依照操作说明启动泵。

启动G型螺杆泵前要确保以下事项：1.连接电源之前，必需检查电源的容量和导线的规格是否符合泵的功率，同时开关和保险丝不能有短路和问题。

2.电机轴与泵轴之间的尺寸应检查，在进行安装和插拔时应予以充分考虑。

3.在启动泵之前，应开启全部用于泵的管路，并关闭放空阀。

这样做可以防止产生空气吸入泵的后果。

4.在启动前应调整出口阀门的开度和保持压力稳定。

5.启动后应注意泵体显现的异响或振动，假如长时间持续这种情况就应停机。

螺杆泵定子拆卸方法
螺杆泵是一种常见的工业泵，由于长时间运行，定子可能会出现故障，需要拆卸进行维修或更换。

以下是螺杆泵定子拆卸的方法：
1. 停止泵的运行和电源的供应。

2. 拆除泵的外壳和进出口法兰。

3. 使用特殊工具或撬棍将定子从泵体内拆出。

请注意不要用锤子或其他粗暴的工具打击定子。

4. 在拆卸过程中，密封件和轴承等易损件应得到特殊关注。

需要及时检查并更换。

5. 拆卸后的定子应进行清洁和检查，确保没有损坏或变形。

如有需要，应进行修理或更换。

6. 在重新安装定子时，应确保所有的密封件和轴承已经更换，并且安装的位置和方向正确。

定子安装后，请检查是否有松动或不稳定的现象。

7. 安装完成后，请进行试运行，确保泵的运行状态正常。

以上是螺杆泵定子拆卸的基本步骤，如果需要更复杂的操作，建议请专业技术人员进行。

拆卸时请注意保护好泵的零部件，避免二次损坏。

- 1 -。

螺杆泵正确拆卸方法引言螺杆泵是一种常用的输送液体或压缩气体的设备，常用于石油、化工、食品、制药等行业。

而当螺杆泵需要进行维修或更换部件时，正确的拆卸方法显得尤为重要。

本文将介绍螺杆泵的正确拆卸方法，以确保安全有效地进行维修和更换。

准备工作在开始拆卸之前，我们需要进行以下准备工作：1. 确保螺杆泵处于停机状态，并切断电源以确保安全。

2. 准备好所需的工具和材料，如螺丝刀、扳手、橡胶锤、清洁剂等。

3. 根据螺杆泵的型号和规格，查阅相应的拆卸手册或技术资料，了解拆卸步骤和注意事项。

拆卸步骤第一步：移除进出口法兰连接螺栓及管路1. 使用螺丝刀或扳手，依次拆下进出口法兰的连接螺栓，并将法兰与管路分离。

2. 根据需要，可以使用扳手或扳手套件，将法兰上的接头拧下，并将管路与法兰完全分离。

第二步：拆除驱动装置与底座1. 检查螺杆泵的驱动装置，如电机或减速机，确保已切断电源并将其固定在底座上。

2. 使用扳手和螺丝刀，将驱动装置与底座上的螺栓拆下，使驱动装置完全分离。

第三步：拆卸螺杆和转子1. 打开螺杆泵的侧盖，暴露螺杆和转子。

通常需要拧下盖板上的螺栓来打开侧盖。

2. 温柔地使用橡胶锤敲打螺杆，使之松动。

如果螺杆与转子还处于紧密状态，可以使用适当的推杆来帮助松动。

3. 一旦螺杆松动，可以轻松将其拔出。

此时，转子也可以随之拆卸。

第四步：清洁和检查1. 将螺杆和转子分别放入清洁剂中浸泡，彻底清洗掉污垢和沉积物。

2. 使用刷子或压缩空气清洁泵体、侧盖和其他部件，确保没有残留物。

3. 检查拆卸下来的螺杆、转子和其他部件的磨损程度和完整性。

如有需要，可以进行维修或更换。

注意事项1. 拆卸时需要注意螺杆泵内可能存在的残余压力。

在拆卸法兰和管路时，可以先打开放气阀，并预先放置适当的容器来接收可能泄漏出的液体或气体。

2. 在拆卸过程中要小心操作，避免损坏螺杆泵的零部件，尤其是螺杆和转子。

3. 在拆卸之前，最好和相关技术人员进行沟通和交流，以确保对整个拆卸过程有清晰的了解，并根据实际情况调整操作步骤。

一、实训目的本次实训的主要目的是通过实际操作，使学生掌握单螺杆泵的拆卸与装配过程，了解其结构组成和工作原理，提高学生对机械设备维护和故障排除的实际操作能力。

二、实训时间2023年10月15日三、实训地点机械工程实训室四、实训内容1. 单螺杆泵的拆卸步骤2. 单螺杆泵的装配步骤3. 拆装过程中的注意事项五、实训过程1. 单螺杆泵的拆卸步骤（1）首先，将单螺杆泵从工作现场断开电源，确保安全。

（2）将泵体从管道中卸下，拆卸泵头固定螺母。

（3）拆卸泵头，取出定子。

（4）拆卸转子、连杆、短节、密封盒等部件。

（5）拆卸方向节、轴承座、传动轴、轴承盖、联轴器等部件。

（6）清理拆卸下来的部件，检查磨损情况。

2. 单螺杆泵的装配步骤（1）在重新装配前，检查待装零件的质量，确保无损坏。

（2）按照拆卸的相反顺序，逐步装配各部件。

（3）装配填料密封，注意调整密封不要过紧。

（4）安装连杆，检查橡胶护套是否损坏，空腔内是否充满润滑脂。

（5）安装定子，注意橡胶表面涂以润滑脂。

（6）装配方向节、轴承座、传动轴、轴承盖、联轴器等部件。

（7）装配泵头，拧紧固定螺母。

（8）将泵体安装到管道上，连接电源。

六、实训结果通过本次实训，学生掌握了单螺杆泵的拆卸与装配过程，熟悉了其结构组成和工作原理。

在拆装过程中，学生学会了如何检查磨损情况，如何调整密封，如何装配连杆等，提高了实际操作能力。

七、实训心得1. 在拆装过程中，要严格按照操作步骤进行，确保安全。

2. 注意检查磨损情况，及时发现并更换磨损严重的部件。

3. 在装配过程中，要仔细调整密封，避免过紧或过松。

4. 装配时要保持零件的清洁，避免杂质进入。

5. 学会使用工具，提高工作效率。

八、实训总结本次实训使学生掌握了单螺杆泵的拆装技能，提高了学生对机械设备维护和故障排除的实际操作能力。

在今后的工作中，学生将能够更好地应对机械设备故障，为企业的生产和发展做出贡献。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一般来讲，单螺杆泵是属于容积式转子泵，该泵在应用范围上非常的广泛，常应用于海上平台工程、石油化工、航运、电力、机械液压系统、食品、造纸、制糖、军工和污水处理等工业部门。

除此以外，该泵还有着流量稳定，压力脉动小，自吸能力强，噪声低，效率高，体积小，运行可靠等特点。

其中比较突出的优点就是该泵在运输介质时不会形成涡流，并且可以运输各种粘度范围很广的介质。

它可以输送各种粘度的润滑或腐蚀性介质，各种粘度的液体以及气体和液体。

而近来就有来自唐山的用户向小编咨询立式单螺杆泵的拆装步骤方法。

对此，上海沈泉螺杆泵厂家便整理出了以下内容，大家请跟着小编一起来看看吧。

立式单螺杆泵的拆装步骤：1、用户在拆卸立式单螺杆泵前，须先行脱离动力端，防止发生意外事故。

2、拆卸泵泵头。

卸下泵头固定螺母，取下泵头。

如无泵头而只有输出法兰的单螺杆泵，可不用拆下法兰，便于下一步拉出定子。

需要更换定子时拆下此法兰。

3、拉出定子。

4、拆卸转子、连杆、短节、密封盒先卸下三通。

卸去钢丝卡圈或紧定螺钉。

退出圆柱销防落套后，取下圆销。

接下来可分离转子、连杆、短节后，即可取出密封盒。

对采用机械密封的须得小心谨慎，否则极易造成动、静环的破碎。

5、重新装泵前，应做好各项更换、维修的准备工作。

严格检查待装零件的质量，清洗是否干净，检查外表是否损坏。

6、装配步骤正好与拆卸步骤相反。

7、在装配填料密封时，注意调整密封不要过紧。

待试车进料后逐步压紧，以介质略有滴漏为宜。

如机械密封，则应注意动、静环上无杂质，并涂上润滑脂。

静环必须平整地装手密封盒。

8、连杆节头处应检查橡胶护套是否损坏。

单螺杆泵拆装注意事项
单螺杆泵是螺杆泵的一种，螺杆泵可以分为单螺杆泵、三螺杆泵、双螺杆泵。

单螺杆泵拆卸步骤有哪些？单螺杆泵安装注意事项是什么？下面讲解单螺杆泵拆装注意事项。

单螺杆泵结构图
单螺杆泵拆卸步骤
（1）准备G型螺杆泵的拆装工具；
（2）把G系列单螺杆泵和电机分开，排尽泵内的介质；
（3）单螺杆泵排出体拆卸；
（4）螺杆泵定子拆卸，需要时按照泵轴方向盘动轴作辅助；
（5）转子和中间轴拆卸；
（6）传动轴和轴封拆卸；
（7）长期停用的单螺杆泵，需要进行防锈处理，可以用防锈脂涂抹非油漆金属表面，包含轴表面和填料壳体内腔等，并添加润滑油。

单螺杆泵安装注意事项
（1）安装单螺杆泵时，联轴器安装偏差在规定值范围内；
（2）安装时应该把G型螺杆泵的零部件进行清洗，对损坏的零部件进行更换；
（3）传动轴接头安装时，应该检查密封圈是否完好，在密封圈内涂抹润滑油脂；
（4）轴封安装填料函时，应该把填料压盖压紧，螺栓拧紧；
（5）安装机械密封时应该小心，清理摩擦副端面后再涂抹润滑油脂；
（6）定子安装时，转子用润滑油涂抹，这样方便安装。

按照上述讲解，用户可以对单螺杆泵进行拆卸和安装，想要了解更多螺杆泵的技术知识，可以在水泵厂家官网找到答案。

文章来源：。
