低压、大流量、高粘度泵(螺杆泵)

石油石化行业常用泵类型用途及参数石油石化行业常用泵类型众多，用途广泛，通常根据工艺要求、介质特性和工作条件的不同选择不同类型的泵。

以下是一些在石油石化行业常见的泵类型、用途及其参数：1.离心泵（Centrifugal Pump）：•用途：用于输送石油、石化产品、化学品等液体。

•参数：流量大，扬程较低，适用于输送大量液体的场合。

2.螺杆泵（Screw Pump）：•用途：适用于高黏度、高温、高压的介质，如石油、重质油。

•参数：具有较好的自吸性能，能够稳定输送高黏度介质。

3.往复泵（Reciprocating Pump）：•用途：用于输送高压、高粘度、易结晶的介质，如沥青、重质油。

•参数：可以提供较高的压力，适用于需要高压输送的场合。

4.真空泵（Vacuum Pump）：•用途：用于提取和维持系统内的真空，例如炼油装置的蒸馏过程。

•参数：根据需要可有不同的抽真空速率、极限压力等参数。

5.深井泵（Submersible Pump）：•用途：主要用于井下提取原油、水、天然气。

•参数：能够在井下工作，适用于深井提油。

6.离心压缩机（Centrifugal Compressor）：•用途：用于石油石化行业的气体压缩，例如在裂解装置中。

•参数：适用于大流量、低压比的气体压缩。

7.齿轮泵（Gear Pump）：•用途：主要用于输送高粘度的介质，如石蜡、胶体。

•参数：具有良好的自吸性能，适用于要求输送稠密介质的场合。

8.隔膜泵（Diaphragm Pump）：•用途：用于输送腐蚀性液体、高粘度介质。

•参数：通过隔膜的运动来完成吸排液体，适用于对泵材料要求较高的场合。

在选择泵类型时，需要考虑工艺条件、介质性质、流量要求、压力要求等因素，并确保所选泵符合相应的技术标准和法规。

泥浆泵工作原理和性能与分类泥浆泵是一种用于输送泥浆或其他流体的机械设备，广泛应用于石油、化工、矿山、冶金、建筑等行业。

泥浆泵的工作原理主要包括三个部分：泵体、中心轴线和滚动轴承。

泵体是泥浆泵的主要部件，其内部包含一个或多个叶轮。

当电机带动叶轮旋转时，因为叶轮的旋转运动，使得泥浆进入泵体。

在进入泵体后，泥浆会被叶轮切割和挤压，产生一定的动能和压力。

随着叶轮的旋转，泥浆会被推向出口处，并通过出口管道排出。

所有泥浆泵都有一个中心轴线，它是泵体和电机之间的连接部分。

中心轴线负责传递电机的动力给泵体和叶轮，使其能够旋转和工作。

中心轴线通常由高强度材料制成，以承受旋转时的力和压力。

滚动轴承是泥浆泵中的关键部件，承载泵体和中心轴线的重量，减少运动时的摩擦，确保泵体和中心轴线的相对运动光滑和稳定。

滚动轴承具有较高的耐磨性和耐高温性能，以适应恶劣的工业环境。

泥浆泵性能与分类：泥浆泵的性能主要包括流量、扬程、效率和功率等方面。

流量是指单位时间内泥浆流经泵体的体积。

泥浆泵的流量通常在设计参数中有明确的要求，根据具体的工程需求选择合适的流量。

扬程是指泥浆泵能够克服阻力提供的输送高度，与泵的出口压力有关。

扬程越大，泵的出口压力越高，适用于输送距离较远或高度较高的工程需求。

效率是指泥浆泵输送工作所消耗的能量与输入的能量之间的比率。

高效率的泥浆泵可以减少能源的浪费，提高工作效率。

功率是指泥浆泵在运行中消耗的能量量，通常以千瓦（KW）为单位。

与效率相比，功率更直接地反映了泵的能耗情况。

根据泥浆泵的用途和结构特点，可以将其分类为离心式泥浆泵、柱塞式泥浆泵和螺杆泵等。

离心式泥浆泵是泥浆泵最常见的类型，通过叶轮的旋转产生离心力，使泥浆沿着轴线方向被吸入并排出。

离心泵广泛应用于石油、石化、冶金、矿山、建筑等工业领域。

柱塞式泥浆泵采用活塞式工作方式，主要由柱塞和缸体组成。

柱塞的上下运动产生泵送效果，适用于输送高粘度的泥浆和液体。

螺杆泵是一种密封结构简单、耐磨耐腐蚀的泥浆泵，主要用于低压、高粘度或含有固体颗粒的泥浆输送。

化工厂用的泵的类型
化工厂是一个需要大量使用泵的场所，因为化工厂的生产过程中需要将各种化学物质从一个地方输送到另一个地方，而泵就是这个过程中不可或缺的工具。

不同的化学物质需要不同类型的泵来进行输送，下面我们来介绍一下化工厂用的泵的类型。

1.离心泵
离心泵是化工厂中最常用的泵之一，它的工作原理是通过离心力将液体从一个地方输送到另一个地方。

离心泵的优点是结构简单，维护方便，适用于输送低粘度的液体。

2.螺杆泵
螺杆泵是一种适用于输送高粘度液体的泵，它的工作原理是通过螺杆的旋转将液体从一个地方推到另一个地方。

螺杆泵的优点是输送稠密液体时效率高，但是需要注意的是，螺杆泵的维护比较困难，需要经常进行清洗和维护。

3.隔膜泵
隔膜泵是一种适用于输送腐蚀性液体的泵，它的工作原理是通过隔膜的振动将液体从一个地方输送到另一个地方。

隔膜泵的优点是可以输送各种腐蚀性液体，但是需要注意的是，隔膜泵的维护比较困难，需要经常进行清洗和更换隔膜。

4.柱塞泵
柱塞泵是一种适用于输送高压液体的泵，它的工作原理是通过柱塞的上下运动将液体从一个地方输送到另一个地方。

柱塞泵的优点是可以输送高压液体，但是需要注意的是，柱塞泵的维护比较困难，需要经常进行清洗和更换柱塞。

化工厂用的泵的类型有很多种，不同的泵适用于不同的液体输送，选择合适的泵可以提高生产效率，减少维护成本。

在使用泵的过程中，需要注意安全问题，避免泵的故障导致事故的发生。

螺杆泵的详细介绍螺杆泵属容积式转子泵，诞生于1931年。

由于结构独特，有自吸能力、效率高、体积小、工作可靠，且可输送粘度范围宽广的各种介质，螺杆泵被广泛应用于石油化工、航运、电力、机械液压系统、食品、造纸、污水处理等工业部门。

作为节能和节材产品，螺杆泵在我国的应用范围正在不断扩大，需求量连年增长，越来越受到重视。

虽然我国国内的螺杆泵与国外专业公司相比还存在差距，但随着我国螺杆泵科研力量的投入及应用实践的增多，螺杆泵在替代原来传统技术方面必将取得良好的使用效果，实现节能、节材效益。

第一部分螺杆泵的基本知识螺杆泵的家族虽然称不上庞大，但是按照螺杆的标准，它也可以分为不同的类型。

本文着重介绍最为常用的单螺杆泵、双螺杆泵以及三螺杆泵。

1、单螺杆泵的介绍单螺杆泵是一种新型的内啮合回转式容积泵。

主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。

与其他泵相比，单螺杆泵有着自己独特的优势：和离心泵相比，单螺杆泵不需要装阀门，而流量是稳定的线性流动。

和柱塞泵相比，单螺杆泵具有更好的自吸能力。

和隔膜泵相比，单螺杆泵可输送各种混合杂质，含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质。

和齿轮泵相比，单螺杆泵可输送高粘度的物质。

与柱塞泵、隔膜泵及齿轮泵不同的是，单螺杆泵可用于药剂填充和计量。

第二部分螺杆泵的工作原理及性能虽然螺杆泵有着不同的类型，应用于不同领域螺杆泵的特点也不尽相同。

但从根本而言，螺杆泵的基本工作原理是一致的。

1、螺杆泵的基本工作原理螺杆泵是利用螺杆的回转来吸排液体的。

中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。

各螺杆相互啮合，螺杆与衬筒内壁紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。

随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出。

单螺杆泵与其他螺杆泵的区别单螺杆泵顾名思义即在泵内只有一根螺杆。

沿用我国螺杆泵行业的习惯命名，单螺杆泵的螺杆称为转子，螺杆衬套称为定子。

单螺杆泵是一种内啮合偏心回转容积式泵，主要工作零件由具有双头螺旋空腔的定子和与其啮合的转子组成；当转子在定子型腔内绕定子的轴线做行星回转时，转子和定子之间形成的密封腔就沿转子轴向位移，将液体均匀、连续、恒定的由吸入口输送到排出口。

目前世界各国生产的单螺杆泵，其转子和定子构成的啮合副，绝大多数的产品还是单头螺旋的转子和双头内螺旋的定子相啮合。

近十多年来国外有些厂商开发双头螺旋的转子和三头内啮合螺旋的定子相啮合的单螺杆泵进展很快,个别的厂商已发展到大批量生产和销售。

我国也有少数制造厂进行研制，目前尚处在开发阶段。

双螺杆泵是用同步齿轮传动,连接着两套螺旋,螺旋之间不接触，无机械摩擦，使用寿命长。

单螺杆泵是橡胶套定子和转子啮合，使用输送介质润滑，摩擦导致橡胶套容易损坏，一般寿命在一年左右，输送纯净润滑性介质比较适合，若有杂质会大大降减低使用寿命。

但是其缺点也是非常明显：加工精度要求更高，增加了加工的难度，特别是加工精度不够就会影响转子和定子的配合均匀度，使上述的优点不再存在;而且加工工时多和生产成本较高，这就是目前生产较少的原因。

一、单螺杆泵实用场景：低压、低粘度液体输送：单螺杆泵在输送低粘度液体时表现出色，如燃料油、润滑油、酒精等。

温度和粘度变化小：由于其简单的结构，单螺杆泵对液体的温度、浓度和粘度变化的适应能力较强。

逆转输送：单螺杆泵具有可逆转的特点，可以用于输送不同方向的介质。

二、双螺杆泵实用场景：高压、高粘度液体输送：双螺杆泵具有较高的输送压力能力，适用于高压和高粘度液体的输送需求。

高流量和稳定性要求：双螺杆泵能够提供较大的流量，并具有较稳定的输送性能，使其在需要大量液体输送的场景中表现出色。

自吸能力要求：双螺杆泵具有良好的自吸能力，可以处理一定程度的气体混入。

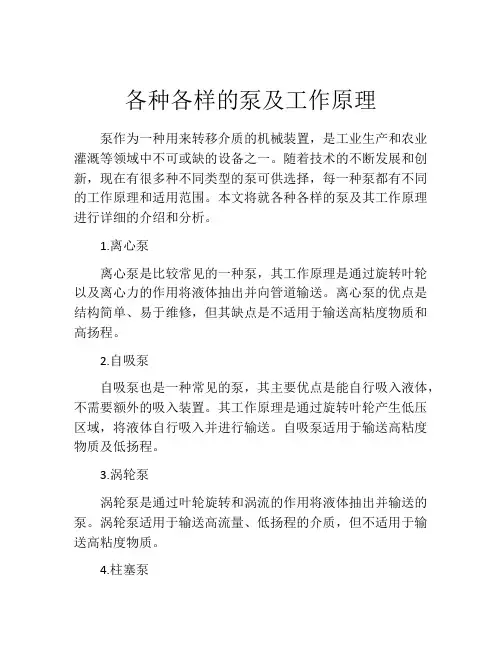

各种各样的泵及工作原理泵作为一种用来转移介质的机械装置，是工业生产和农业灌溉等领域中不可或缺的设备之一。

随着技术的不断发展和创新，现在有很多种不同类型的泵可供选择，每一种泵都有不同的工作原理和适用范围。

本文将就各种各样的泵及其工作原理进行详细的介绍和分析。

1.离心泵离心泵是比较常见的一种泵，其工作原理是通过旋转叶轮以及离心力的作用将液体抽出并向管道输送。

离心泵的优点是结构简单、易于维修，但其缺点是不适用于输送高粘度物质和高扬程。

2.自吸泵自吸泵也是一种常见的泵，其主要优点是能自行吸入液体，不需要额外的吸入装置。

其工作原理是通过旋转叶轮产生低压区域，将液体自行吸入并进行输送。

自吸泵适用于输送高粘度物质及低扬程。

3.涡轮泵涡轮泵是通过叶轮旋转和涡流的作用将液体抽出并输送的泵。

涡轮泵适用于输送高流量、低扬程的介质，但不适用于输送高粘度物质。

4.柱塞泵柱塞泵是将柱塞与缸体配套运动形成一定容积的周期性变化，用来输送液体的泵。

柱塞泵的优点是能够适应不同粘度和温度的液体，但其缺点是结构复杂、需要更多维护保养。

5.螺杆泵螺杆泵是通过旋转螺杆与套筒间的作用将液体抽出并输送的泵。

螺杆泵适用于输送高粘度、易结晶的液体，但不适用于输送含固体颗粒和酸碱性液体。

6.隔膜泵隔膜泵是通过将压缩空气作用于隔膜而使其产生周期性摆动，将液体泵出并进行输送的泵。

隔膜泵具有零泄漏、自吸性能好等优点，但不能用于输送高粘度液体和腐蚀性液体。

7.根式泵根式泵是通过叶轮旋转和齿轮间形成的容积推动气体或液体泵出并进行输送的泵。

根式泵适用于高功率气体泵和真空泵等应用场合。

总之，各种各样的泵都有其独特的工作原理和适用范围。

选择适合的泵不仅可以提高工作效率，也能够延长设备寿命并减少维护和维修成本。

三螺杆泵选型基础知识三螺杆泵在经济效益、传送质量、运转寿命、维护保养等多方面都比其它容积泵具有明显的优点。

三螺杆泵工作原理也比较容易让人理解。

三螺杆泵工作原理：主螺杆与从动螺杆上的螺旋槽相互啮合及与衬套三孔内表面的配合得以在泵的进出口之间形成数级动密封室，这些动密封室不断把液体由泵进口轴向移到泵出口，并使所输送液体逐级升压，从而形成一连续平稳、轴向移动的压力液体，实现液体从进口到出口的输送。

三螺杆泵选型需要了解的基础知识如下：1、流量：泵流量是单位时间内从泵排出口排出，并进入管道的液体体积。

一般用“Q”表示。

容积泵的流量于泵的转速成正比。

流量单位：m3/h（立方米/小时），L/min（升/分），L/100r（升/100转），ml/r换算关系：1（m3/h）=（1×1000）/60（L/min）=16.67L/min 1(L/min)=0.06（m3/h）2、压力：泵的压力是指单位液体通过泵后的能量增值，用单位面积上力的大小来表示。

用符号“P”表示。

单位：MPa（兆帕）、Pa（帕），bar（巴）、kg/cm2离心泵用“扬程”来表示压力，单位为m（米）。

3、泵转速：三螺杆泵转数是指泵轴旋转的速度，由电机、减速机及其他驱动机构来决定。

一般由“n”来表示。

转速单位为：转/分符号有：r/min、rpm泵转速与输送介质的粘度和泵规格有关，转速确定规则为：输送高粘度介质时，选低转速；否则高转速。

4、功率：三螺杆泵的功率常用到轴功率、输出功率、电机功率。

轴功率：指输入功率，即泵轴所接受的功率。

输出功率：泵传递给输出液体的功率，又称为有效功率。

电机功率：泵所配的电机的额定功率。

功率单位：KW5、泵的效率：三螺杆泵的效率包括容积效率、总效率容积效率：泵在工作中，随着压力的增加，流量会相应减少，一般用容积效率来表示流量损失的多少。

容积效率=实际流量/理论流量用ηv来表示在实践中，理论流量一般取用泵在空载时实际测量得到的流量。

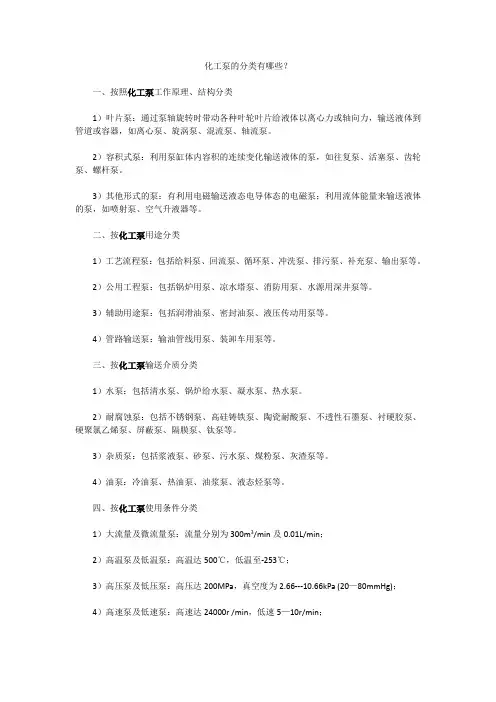

化工泵的分类有哪些？
一、按照化工泵工作原理、结构分类
1）叶片泵：通过泵轴旋转时带动各种叶轮叶片给液体以离心力或轴向力，输送液体到管道或容器，如离心泵、旋涡泵、混流泵、轴流泵。

2）容积式泵：利用泵缸体内容积的连续变化输送液体的泵，如往复泵、活塞泵、齿轮泵、螺杆泵。

3）其他形式的泵：有利用电磁输送液态电导体态的电磁泵；利用流体能量来输送液体的泵，如喷射泵、空气升液器等。

二、按化工泵用途分类
1）工艺流程泵：包括给料泵、回流泵、循环泵、冲洗泵、排污泵、补充泵、输出泵等。

2）公用工程泵：包括锅炉用泵、凉水塔泵、消防用泵、水源用深井泵等。

3）辅助用途泵：包括润滑油泵、密封油泵、液压传动用泵等。

4）管路输送泵：输油管线用泵、装卸车用泵等。

三、按化工泵输送介质分类
1）水泵：包括清水泵、锅炉给水泵、凝水泵、热水泵。

2）耐腐蚀泵：包括不锈钢泵、高硅铸铁泵、陶瓷耐酸泵、不透性石墨泵、衬硬胶泵、硬聚氯乙烯泵、屏蔽泵、隔膜泵、钛泵等。

3）杂质泵：包括浆液泵、砂泵、污水泵、煤粉泵、灰渣泵等。

4）油泵：冷油泵、热油泵、油浆泵、液态烃泵等。

四、按化工泵使用条件分类
1）大流量及微流量泵：流量分别为300m3/min及0.01L/min；
2）高温泵及低温泵：高温达500℃，低温至-253℃；
3）高压泵及低压泵：高压达200MPa，真空度为2.66---10.66kPa (20—80mmHg)；
4）高速泵及低速泵：高速达24000r /min，低速5—10r/min；
5）精确的计量泵：流量的计量精度达±0.3%；6）高粘度泵：粘度达数千帕秒（Pa•s）。

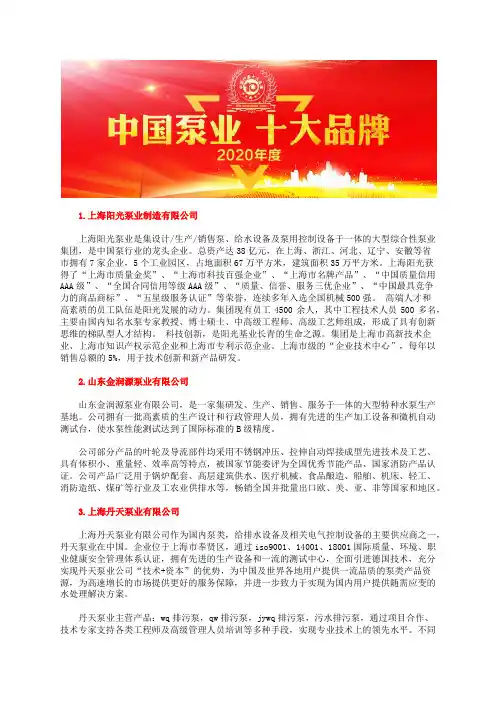

1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。

总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。

上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。

高端人才和高素质的员工队伍是阳光发展的动力。

集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。

科技创新，是阳光基业长青的生命之源。

集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。

上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。

2.山东金润源泵业有限公司山东金润源泵业有限公司，是一家集研发、生产、销售、服务于一体的大型特种水泵生产基地。

公司拥有一批高素质的生产设计和行政管理人员，拥有先进的生产加工设备和微机自动测试台，使水泵性能测试达到了国际标准的B级精度。

公司部分产品的叶轮及导流部件均采用不锈钢冲压、拉伸自动焊接成型先进技术及工艺、具有体积小、重量轻、效率高等特点，被国家节能委评为全国优秀节能产品、国家消防产品认证。

公司产品广泛用于锅炉配套、高层建筑供水、医疗机械、食品酿造、船舶、机床、轻工、消防造纸、煤矿等行业及工农业供排水等，畅销全国并批量出口欧、美、亚、非等国家和地区。

3.上海丹天泵业有限公司上海丹天泵业有限公司作为国内泵类，给排水设备及相关电气控制设备的主要供应商之一，丹天泵业在中国。

企业位于上海市奉贤区，通过iso9001、14001、18001国际质量、环境、职业健康安全管理体系认证，拥有先进的生产设备和一流的测试中心，全面引进德国技术，充分实现丹天泵业公司“技术+资本”的优势，为中国及世界各地用户提供一流品质的泵类产品资源，为高速增长的市场提供更好的服务保障，并进一步致力于实现为国内用户提供随需应变的水处理解决方案。

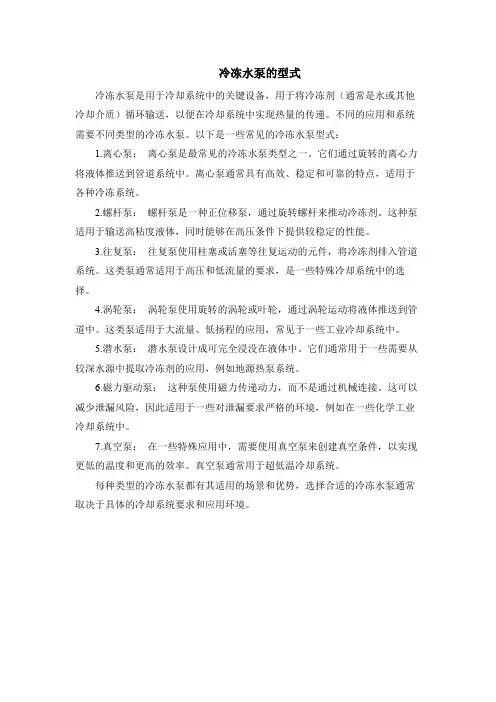

冷冻水泵的型式
冷冻水泵是用于冷却系统中的关键设备，用于将冷冻剂（通常是水或其他冷却介质）循环输送，以便在冷却系统中实现热量的传递。

不同的应用和系统需要不同类型的冷冻水泵。

以下是一些常见的冷冻水泵型式：
1.离心泵：离心泵是最常见的冷冻水泵类型之一。

它们通过旋转的离心力将液体推送到管道系统中。

离心泵通常具有高效、稳定和可靠的特点，适用于各种冷冻系统。

2.螺杆泵：螺杆泵是一种正位移泵，通过旋转螺杆来推动冷冻剂。

这种泵适用于输送高粘度液体，同时能够在高压条件下提供较稳定的性能。

3.往复泵：往复泵使用柱塞或活塞等往复运动的元件，将冷冻剂排入管道系统。

这类泵通常适用于高压和低流量的要求，是一些特殊冷却系统中的选择。

4.涡轮泵：涡轮泵使用旋转的涡轮或叶轮，通过涡轮运动将液体推送到管道中。

这类泵适用于大流量、低扬程的应用，常见于一些工业冷却系统中。

5.潜水泵：潜水泵设计成可完全浸没在液体中。

它们通常用于一些需要从较深水源中提取冷冻剂的应用，例如地源热泵系统。

6.磁力驱动泵：这种泵使用磁力传递动力，而不是通过机械连接。

这可以减少泄漏风险，因此适用于一些对泄漏要求严格的环境，例如在一些化学工业冷却系统中。

7.真空泵：在一些特殊应用中，需要使用真空泵来创建真空条件，以实现更低的温度和更高的效率。

真空泵通常用于超低温冷却系统。

每种类型的冷冻水泵都有其适用的场景和优势，选择合适的冷冻水泵通常取决于具体的冷却系统要求和应用环境。
