三螺杆泵知识手册一、结构1.泵内主要运转元件为三根螺杆两根从杆，螺杆在泵体内装衬套内以相当’的间隙啮合旋转。
一端为前盖，另一端为后盖。
2.立式泵的后盖为圆盘底脚。
3.泵密封腔内的滚动轴承起固定主杆的位置的作用，并承受立式三根螺杆的重量。
4.泵可配备随机安全阀，阀装在泵体上。
5.芯子式泵没有泵体，可直接安装在油箱、油罐上。
二、原理三根螺杆在啮合旋转时在齿型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳地输送到出口。
作用在齿面上的轴向活塞平衡。
因此轴承仅受剩余轴向力。
从杆是液压驱动的，仅克服由液体摩擦引起的扭距，主要起密封作用，而非传递动力元件。
密封腔通过衬套上的回油管与吸入腔相通，压力受吸入腔的压力支配。
密封腔上装有控制阀，调整阀弹簧可使密封腔获得较低的正压，防止气体进入和密封的干运转，预压弹簧可使轴封处产生一定的压力。
腔内压力应在0.05～0.1MPa。
三、安装1、螺杆泵安装准备螺杆泵安装准备工作内容:（1）检查螺杆泵电机，确知在运输和装卸过程中没有损伤。
（2）检查工具和起重机械，并检查机器的基础。
2、三螺杆泵安装要求（1）、三螺杆泵安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正。
（2）、三螺杆泵安装泵的进油和排油管道时，其管径不得’于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。
（3）、当有两台以上的三螺杆泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上’安装逆止阀。
（4）、对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，需是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏.3、螺杆泵安装规范（1）、泵不应在无液体或出口阀门全闭的情况下启动，启动前泵内应灌注输送液体；（2）、输送液体温度高于60℃时，应按设备技术文件的规定进行预热；（3）、试运转时，尚应检查安全阀是否灵敏。
SM SN三螺杆泵使用维护说明书本说明书供操作和维护人员使用。
要使一台泵长期可靠的运行，就必须定期的严格按照使用维护说明书对其进行维护和保养。
如因未按照说明书而发生损坏，我们不承担责任。
一、概述用于低压范围的SN系列和用于中压范围的SM系列三螺杆泵是转子型容积泵，适于输送不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，输送液体粘度2-760mm2/s，温度不超过150摄氏度，超过150摄氏度可用高温泵SM```Y 、SN`````Y型，绝对禁止输送水及其他相似介质。
SM、SN型三螺杆泵具有多种规格、结构，流量从10~5300L/min可任意选择，可以卧式和立式安装，进口、出口方向可相隔180度可以任意互换，轴封多数为机械密封和填料密封。
SM、SN型三螺杆泵，衬套为一个单独的零件固定于泵体内，主杆轴端装有档圈挡住衬套内的从杆轴向移动，从杆轴端装平衡套以平衡其轴向力。
SM、SN型三螺杆泵轴伸支撑较小，应由原动机经弹性联轴器直接驱动，不得用皮带轮等会产生额外径向力较大的传动方式传动。
SM、SN型三螺杆泵输送各种油类是应注意事项：1.输送40-150mm2/s的油类最合适，允许按泵的最高工作压力使用。
2.输送40mm2/s以下的油类，为保证泵的流量及寿命应降低使用。
3.输送150mm2/s以上的油类，且进油管道过长，弯头过多，泵工作时如产生噪音或振动现象，则应考虑更换低一级转速的电动机运转或缩短吸入管道，减少弯头。
二、SM、SN型三螺杆泵安装要求1.安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正2.安装泵的进油和排油管道时，其管径不得小于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。
3当有两台以上的泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上必须安装逆止阀。
4．对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，必须是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏。
一：概述1：用于低压范围（≤4.0mpa）的SL~SN系列和用于中压范围（≤10.0mpa）的SN系列三螺杆泵，是具有良好吸入能力的容积式泵，适用于无固体颗粒的润滑性液体的输送，工作温度≤110℃。
绝对禁止输送水及其它相似介质。
2：基于多年的实践经验，螺杆泵使用精选材料制造，CB…生产制造，产品质量达到国际水平。
只要选型合理，使用正确，可保证泵的正常运转和使用寿命。
质量保证期为一年，投入运行后如出现故障我方建议将整个系统按故障检查表逐项检查~排除。
首先，核实泵送介质是否无固体颗粒，是否与设计选型相符，具有润滑性。
在第5页的故障检查表将供给发现和排除故障的方法。
二：结构1：泵内主要运转元件为三根螺杆（12）两根从杆（13），螺杆在泵体内装衬套（2）内以相当小的间隙啮合旋转。
一端为前盖（3），另一端为后端盖（4）。
2：SNS , SMS , SLS系列立式泵的后盖为圆盘地脚。
3：泵密封腔内的滚动轴承（34）起固定主杆的位置的作用，并承受立式泵三根螺杆重量。
4：泵可配备随机安全阀，阀装在泵体上。
5：SNE , ,SME芯子式泵没有泵体，可直接安装在油箱，油罐上。
三：原理1：三根螺杆（12，13）在啮合旋转时在齿轮型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳的输送到出口。
作用在齿面上的轴向力由平衡活塞（A, B）平衡。
因此轴承（34）仅承受剩余轴向力。
2：从杆是液压驱动的，仅克服由液体摩擦引起的扭矩，主要起密封作用，而非传递动力元件。
3：密封腔（D）通过衬套上的回油管与吸入腔相通，压力受吸入腔的压力支配。
密封腔上装有控制阀（19，40），调整阀弹簧可使密封腔获得较低的正压，防止气体进入密封的干运转，预压弹簧（19）可使轴封处产生一定的压力。
腔内压力应在0。
05---0.1mpa，如进口为正压，零件（19·40）可拆除，并请订货时与我厂技术部门咨询，已选择合理的机械密封。
四：维护和控制1：U型泵轴封为机械密封，密封的润滑冷却由所输送的液体提供，不必机械密封定期维护，如泵的泄露过大则需更换机械密封。
ATEX Certified粘粘A BCFGHI KN O LA BC F G H I KNO L D M E 浸没式泵过滤网-5--6-SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号-7-SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利-8-SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号-9-SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=1450rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=1450rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=1450rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=1450rpmSMT系列 80bar 转速n=1450rpmSMT系列 80bar 转速n=1450rpm。
®SN型三螺杆泵使用维护说明书operation specificationsof Three Screw Pump Type SN中国 南京艾科泵业有限公司CHINA NANJING AIKE INDUSTRIAL PUMP CO,.LTD地址:南京市迈皋桥经五路1-2号 邮编:210018电话*************85385832 传真*************公司网址: 电子邮箱: ********************************************目录CATALOGUE1、概述General (2)2、结构Construction (2)3、原理Method of Operation (3)4、维护和控制The maintenance and Control (4)5、泵的安装Erection of the Pump Unit (4)6、启动Starting up (5)7、泵的拆装Dismantling and Erection (6)8、机械密封Mechanical Sealing………………………………………第7~8页9、故障检查表Trouble List for Checking (9)10、附录（轴承、密封、阀）Appendix………………………………第10~11页1、概述1.1 用于低压范围的SN系列和用于中压范围的SM系列螺杆泵，是具有良好吸入能力的容积式泵，适用于低粘润滑性差液体的输送。
工作温度≤150℃，加热泵体适用于高粘、流动性差液体的输送，绝对禁止输送水及其相似介质。
1.2 基于多年的实践经验，螺杆泵使用精选材料制造，生产质量达到了高水平。
只要安装合理，使用正确，可保证泵的正常运转和使用寿命。
投入运行时如出现故障和差错，我方建议整个系统按故障检查表逐项检查。
首先检查现有操作条件是否与铭牌上的设计数据相符合。
在第6页上的故障检查表将提供您发现和排除故障的方法。
三螺杆泵（SN三螺杆泵丿3G三螺杆泵）常见故障及排除目前，三螺杆泵（SN三螺杆泵,3G三螺杆泵）在自卸汽车与工程机械操纵机构中运用较多，现将其常见故障及排除方法介绍如下，供参考。
1、产生振动与噪声的原因与排除（1）吸入空气①三螺杆泵（SN三螺杆泵,3G三螺杆泵）的泵体与两侧端盖为直接接触的硬密封，若接触面的平面度达不到规定要求，则泵在工作时容易吸入空气；同样，泵的端盖与压盖之间也为直接接触，空气也容易侵入；若压盖为塑料制品，由于其损坏或因温度变化而变形，也会使密封不严而进入空气。
排除这种故障的方法是：当泵体或泵盖的平而度达不到规定的要求时，可以在平板上用金钢砂按”8”字形路线来回研磨，也可以在平而磨床上磨削，使其平而度不超过5pm,并需要保证其平而与孔的垂直度要求；对于泵盖与压盖处的泄漏，可采用涂敷环氧树脂等胶粘剂进行密封。
②对泵轴一般采用骨架式油封进行密封。
若卡紧唇部的弹簧脱落，或将油封装反，或其唇部被拉伤、老化，都将使油封后端经常处于负压状态而吸入空气，一般可更换新油封予以解决。
③油箱内油量不够,或吸油管口未插至油面以下，泵便会吸入空气, 此时应往油箱内补充油液至油标线；若回油管口露出汕而，有时也会因系统内瞬间负压而使空气反灌进入系统，所以回油管口一般也应插至油面以下。
④泵的安装位置距油面太高，特别是在泵转速降低时，因不能保证泵吸油腔有必要的真空度造成吸油不足而吸入空气。
此时应调整泵与油而的相对高度，使其满足规定的要求。
⑤吸油滤油器被污物堵塞或其容量过小，导致吸油阻力增加而吸入空气；另外，进、出油口的口径较大也有可能带入空气。
此时，可清洗滤油器，或选取较大容量、且进出口径适当的滤油器。
如此，不但能防止吸入空气，还能防止产生噪声。
(2)机械原因①三螺杆泵(SN三螺杆泵,3G三螺杆泵)与联轴器的连接因不合规定要求而产生振动及噪声。
应按规定要求调整联轴器。
②因油中污物进入泵内导致齿轮等部件磨损拉伤而产生噪声。

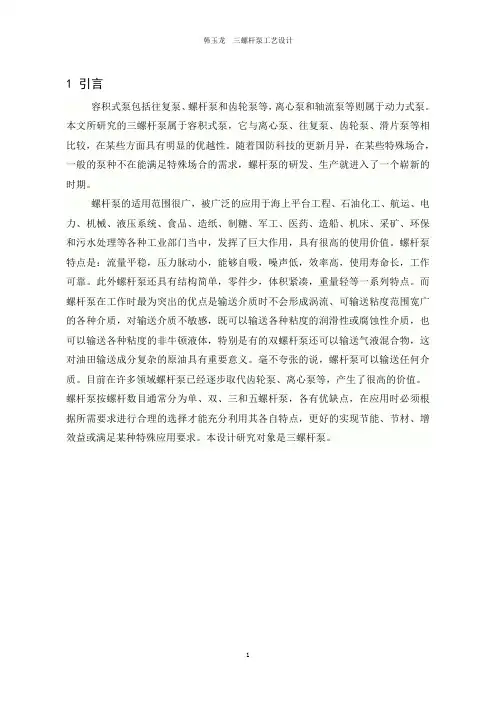

1 引言容积式泵包括往复泵、螺杆泵和齿轮泵等，离心泵和轴流泵等则属于动力式泵。
本文所研究的三螺杆泵属于容积式泵，它与离心泵、往复泵、齿轮泵、滑片泵等相比较，在某些方面具有明显的优越性。
随着国防科技的更新月异，在某些特殊场合，一般的泵种不在能满足特殊场合的需求，螺杆泵的研发、生产就进入了一个崭新的时期。
螺杆泵的适用范围很广，被广泛的应用于海上平台工程、石油化工、航运、电力、机械、液压系统、食品、造纸、制糖、军工、医药、造船、机床、采矿、环保和污水处理等各种工业部门当中，发挥了巨大作用，具有很高的使用价值。
螺杆泵特点是：流量平稳，压力脉动小，能够自吸，噪声低，效率高，使用寿命长，工作可靠。
此外螺杆泵还具有结构简单，零件少，体积紧凑，重量轻等一系列特点。
而螺杆泵在工作时最为突出的优点是输送介质时不会形成涡流、可输送粘度范围宽广的各种介质，对输送介质不敏感，既可以输送各种粘度的润滑性或腐蚀性介质，也可以输送各种粘度的非牛顿液体，特别是有的双螺杆泵还可以输送气液混合物，这对油田输送成分复杂的原油具有重要意义。
毫不夸张的说，螺杆泵可以输送任何介质。
目前在许多领域螺杆泵已经逐步取代齿轮泵、离心泵等，产生了很高的价值。
螺杆泵按螺杆数目通常分为单、双、三和五螺杆泵，各有优缺点，在应用时必须根据所需要求进行合理的选择才能充分利用其各自特点，更好的实现节能、节材、增效益或满足某种特殊应用要求。
本设计研究对象是三螺杆泵。
2 三螺杆泵的工作原理和轴功率的计算（装配图见附件1）2.1三螺杆泵的工作原理三螺杆泵为容积式泵（如图2-1）。
主要部件是转子和定子，转子是一个大导程大齿高和较小螺旋内经的螺杆，定子是与之相配的泵套和泵体。
它是靠相互啮合的螺杆作旋转运动把液体从吸入口输送到排出口的。
即当螺杆旋转时，装在泵套中的相互啮合的螺杆把被输送的液体封闭在啮合腔中，并使液体由吸入口沿着螺杆轴向作连续、匀速的运动，推至排出口。
三螺杆泵的主要零件是一个泵套、一个泵体和三根相互啮合的螺杆。
一、3GN三螺杆泵概述：3GN系列三螺杆泵是国产化三螺杆泵中性价比最高，应用最广泛普遍的三螺杆泵。
3GN 三螺杆泵是转子式容积式定量泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。
二、3GN三螺杆泵性能特点：1、优秀的自吸能力：最高自吸能力可达8米2、几乎为零的流量脉动：可以作为液压马达和液压专用螺杆泵使用3、简单紧凑的结构：可以更换的衬套，维修更方便4、极其简单的维护要求：低成本的螺杆泵备品备件配件5、让您满意的使用寿命：正常使用寿命可达10-20年6、输送介质无泡沫和涡流：对输送介质无搅拌乳化现象7、由于转动部件惯性小：则起动力矩和振动很小。
而且可以选用高速电机驱动。
三、3GN三螺杆泵主要技术参数：1、流量范围：10～10000 L/min (升/分钟)0.6～600m3/h (立方/小时)2、压力范围：0～4 Mpa（兆帕）0～40 bar（巴）0-40 kg/f (公斤力/平方厘米)3、输送介质粘度范围：2-10000 cst（厘斯）4、泵送温度：200 ℃（摄氏度）5、容许最高转速：2900 r/min （转/分钟）四、3GN三螺杆泵应用与流体处理介质：1、石油天然气炼油厂:用输送、循环、混合或出口泵为所有类型的清洁、润滑、低粘度和高粘性液体,引擎润滑油，润滑油、原油、燃料油。
2、造船造船学造船业:使用像主机润滑油泵，柴油机润滑油、传输、控制、液压、冷却油、冷却液、循环、燃油/柴油泵为柴油机引擎, 燃气轮机和变速箱。
3、化学药品化学品化工:用转让、循环、混合或出口泵为所有类型的清洁、润滑、低/高粘性液体,引擎添加剂、树脂、油脂、胶水、粘合剂、多元醇、油漆。
4、发电和燃油系统:使用作为转移和装载泵运输的沉重和轻油,泵送所有润滑液体。
泵型号转速r/min出口压力MPa运动粘度（mm2/s)3 12 40 75 380 760流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率Kw流量I/min轴功率KwSN 40-389500.5 16.5 0.24 18.2 0.34 19.1 0.34 19.5 0.37 20 0.46 20 0.551 13.3 0.49 16.5 0.5 18 0.5 18.5 0.53 19.5 0.63 19.7 0.731.5 10.5 0.59 14.8 0.67 17 0.68 18 0.71 19.1 0.8 19.4 0.892 13.2 0.85 16.2 0.85 17.2 0.88 18.6 0.88 19 1.072.5 15.1 1.02 16.6 1.05 18.5 1.15 18.7 1.25 14500.5 27.6 0.41 29.3 0.41 29.9 0.41 30.6 0.48 31.1 0.7 31.2 0.931 24.5 0.67 27.6 0.68 28.6 0.68 29.9 0.78 30.7 0.97 30.9 1.21.5 21.6 0.93 26 0.94 27.4 0.94 29.2 1.01 30.4 1.23 30.7 1.52 24.5 1.2 26.3 1.2 28.6 1.27 30.1 1.49 30.4 1.812.5 25.2 1.46 28 1.53 29.8 1.75 30.2 1.99 29000.5 58.8 1.23 60 1.23 61.6 1.23 62.1 1.52 62.4 2.4 62.2 3.271 55.8 1.74 58 1.74 60.6 1.74 61.3 2.03 62 2.92 62 3.721.5 532.26 55.8 2.26 59.5 2.26 60.5 2.57 61.63.42 61.84.322 50 2.82 54 2.82 58.8 2.82 59.9 3.08 61.2 3.96 61.6 4.832.5 52.13.33 57.5 3.33 59.4 3.62 60.84.5 61.45.47SN 40-469500.5 21.8 0.3 24.1 0.39 25.5 0.39 26.1 0.42 26.5 0.52 26.7 0.621 17.5 0.61 21.8 0.62 24 0.62 25 0.65 26 0.75 26.4 0.841.5 13.4 0.85 19.1 0.85 22.8 0.85 24.1 0.88 25.5 0.98 26 1.082 17.2 1.08 21.6 1.08 23.2 1.11 25 1.21 25.6 1.322.5 21 1.9 22.4 1.34 24.5 1.44 25.2 1.54 14500.5 36.7 0.55 38.7 0.55 40.1 0.55 40.6 0.58 41.2 0.8 41.3 1.11 32.6 0.95 36 0.95 38.8 0.95 39.7 0.93 40.7 1.16 41 1.441.5 28.5 1.31 33.9 1.31 37.6 1.31 38.8 1.27 40.2 1.5 40.7 1.822 31.8 1.64 36.4 1.64 38 1.64 40.1 1.84 40.4 2.142.5 35.3 1.99 37.2 1.99 39.6 2.2 40.2 2.51 29000.5 78.7 1.4 81 1.4 82.1 1.4 82.7 1.68 83.2 2.56 83.4 3.441 74.4 2.1 78.5 2.1 80.8 2.1 81.7 2.38 82.7 3.26 83.1 4.141.5 70.52.8 76.3 2.8 79.6 2.81 813.01 82.2 3.96 82.94.842 66.8 3.5 74.2 3.5 78.4 3.51 80.2 3.78 81.8 4.65 82.6 5.542.5 72.1 5.21 77.3 4.2 79.3 4.48 81.4 5.37 82.4 6.24SN 80-36 9500.5 31 0.5 33.6 0.5 35.2 0.5 36 0.54 36.8 0.67 37 0.791 26 0.81 31 0.81 34 0.82 34.8 0.85 36.2 0.98 36.3 1.112.5 29.5 1.76 31.2 1.82 33.6 1.93 34.5 2.041450 0.5 51 0.69 53.7 0.69 55.2 0.69 56.1 0.79 56.9 1.09 57 1.391 46 1.17 51 1.17 53.7 1.17 55 1.28 56.1 1.6 56.8 1.941.5 41.4 1.67 48.3 1.67 52.2 1.67 53.8 1.76 55.5 2.14 56 2.422 45.7 2.14 49.8 2.14 53 2.22 55.1 2.62 55 2.9 2.5 49.5 2.62 52 2.74 54.5 3.1 54.7 3.322900 0.5 109 1.8 110 1.8 113 1.8 114 2.16 114 3.36 114 4.521 104 2.77 107 2.77 111 2.77 113 3.12 114 4.32 114 5.521.5 99.1 3.74 103 3.74 110 3.74 111 4.09 113 5.28 114 6.52 94.5 4.73 100 4.73 109 4.73 110 5.08 113 6.23 113 7.35 2.5 96.1 5.74 107 5.74 110 6 112 7.2 113 8.41SN 80-469500.5 44.8 0.64 47.8 0.64 50.5 0.65 51 0.68 51.8 0.71 52.8 0.891 37.6 1.21 44.9 1.21 47.6 1.22 50 1.29 50.7 1.15 52.2 1.31.5 31.6 1.56 40.3 1.56 45.5 1.57 48.1 1.6 50.1 1.6 51.6 1.82 37.6 1.99 43.3 1.99 47.2 2.01 49.8 2.05 51.1 2.212.5 42.1 2.52 46.1 2.55 49.6 2.6 50.6 2.72 14500.5 73.1 0.89 77 0.89 79 0.89 80 0.98 80.5 1.38 81 1.661 66.3 1.6 73 1.6 77 1.6 78.1 1.69 79.8 2.07 80.6 2.351.5 59.82.36 69.4 2.36 75 2.36 76.6 2.45 79 2.76 79.83.032 66 3.01 73 3.01 75.1 3.13 78.4 3.43 79.3 3.722.5 71.13.72 74.1 3.88 78 4.12 78.8 4.32 29000.5 155 2.31 158 2.31 160 2.31 161 2.58 162 3.87 162 4.91 149 3.67 154 3.67 158 3.67 160 3.94 160 5.23 162 6.351.5 141 5.01 153 5.01 156 5.01 158 5.4 159 6.65 161 7.722 135 6.43 147 6.42 154 6.42 157 6.7 158 7.97 160 9.022.5 145 7.76 152 7.76 155 8.13 157 9.33 160 10.5SN 120-429500.5 54.5 0.81 59 0.81 62 0.81 63 0.85 64.2 0.96 64.5 1.161 45.4 1.28 54.1 1.28 59.2 1.28 61 1.32 63.2 1.58 63.6 1.281.5 37.2 1.82 49.2 1.82 56.4 1.82 59 1.89 62.1 2.15 63 2.322 29.3 2.39 45 2.39 54.1 2.39 57.2 2.42 61.4 2.65 62.2 3.392.5 40.2 2.98 51.6 2.98 55.23.1 60.5 3.15 61.4 3.96 14500.5 88.8 1.19 93.2 1.2 96.2 1.2 97.4 1.33 98.6 1.82 99 2.31 80 2.13 88.5 2.13 93.5 2.13 95.4 2.17 97.6 2.73 98.2 3.221.5 71.62.96 84.1 2.96 91 2.96 93.5 3 96.7 3.52 97.5 3.992900 0.5 188 3.15 193 3.15 196 3.15 197 3.64 199 5.53 199 7.431 179 4.78 188 4.78 193 4.78 196 5.3 198 7.27 198 9.131.5 171 6.45 183 6.45 190 6.45 195 6.99 197 8.84 197 10.92 163 8.15 177 8.15 188 8.15 191 8.7 196 10.5 196 12.6 2.5 155 9.78 174 9.88 185 9.88 190 10.4 195 12.2 195 16SN 120-469500.5 66.1 0.8 70.8 0.8 73.2 0.8 74.8 0.87 76 1.16 76.2 1.261 57.1 1.46 65.8 1.46 71 1.46 72.6 1.57 75 1.77 75.3 1.991.5 492.1 61.3 2.1 68.2 2.1 71 2.23 74.1 2.44 74.4 2.652 56.7 2.89 66 2.89 69 2.88 73.2 2.99 74.1 3.32.5 52.63.48 63.2 3.48 67.4 3.53 72.1 3.73 73.24.02 14500.5 107 1.43 112 1.43 115 1.43 115 1.49 116 1.94 116 2.521 98 2.43 107 2.43 111 2.43 113 2.56 115 2.93 115 3.511.5 90.1 4.3 101 4.32 108 4.32 111 3.54 114 4.02 114 4.422 95.6 5.3 106 5.3 109 4.52 113 4.96 113 5.42.5 103 107 5.51 112 6.01 112 6.46 29000.5 224 3.51 230 3.51 232 3.51 233 3.99 234 5.88 234 7.81 215 5.46 224 5.46 230 5.46 231 5.9 233 7.79 233 9.721.5 207 7.42 219 7.42 226 7.42 229 7.87 232 9.77 232 11.72 199 10.1 215 10.1 224 10.1 227 9.9 231 11.9 232 13.92.5 210 11.4 221 11.4 225 11.9 230 13.8 231 16.7SN 210-469500.5 88.4 1.02 91.7 1.02 93.6 1.02 94.3 1.07 95 1.35 95 1.741 80.2 1.89 87.2 1.89 91 1.89 92.2 1.86 94.1 2.15 95 2.441.5 72.2 2.69 83 2.69 87.8 2.69 90 2.75 93.2 2.94 94.1 3.222 62.5 3.38 76.4 3.38 85.6 3.38 88.6 3.54 92.2 3.74 93.2 4.012.5 73.24.27 83.5 4.27 86.6 4.36 91.5 4.52 92 4.8 14500.5 135 1.68 140 1.68 143 1.68 144 1.78 145 2.63 145 3.271 127 2.9 136 2.9 141 2.9 142 3.03 144 3.74 144 4.461.5 120 4.12 131 4.12 138 4.12 140 4.23 142 4.95 142 5.682 112 5.33 126 5.33 135 5.33 139 5.51 140 6.25 140 6.82.5 121 6.54 132 6.54 137 6.69 139 7.46 139 8.1 29000.5 270 4.42 280 4.42 286 4.42 288 5.1 290 7.71 290 10.21 262 6.8 276 6.8 283 6.8 287 7.42 289 10.1 290 12.61.5 255 9.22 271 9.22 280 9.22 285 9.83 288 12.5 289 15.12 247 11.6 267 11.6 278 11.6 283 12.3 287 15.1 289 17.52.5 240 14.1 262 14.1 276 14.1 281 14.8 286 17.4 288 20.1SN 210-469500.5 119 1.42 124 1.42 130 1.42 133 1.56 136 1.89 136 2.211 106 2.63 114 2.63 126 2.63 130 2.71 134 2.95 135 3.351.5 92.93.78 105 3.78 122 3.78 127 3.86 1334.19 134 4.452 81.6 4.93 96.2 4.93 118 4.93 124 4.99 131 5.23 133 5.652.5 87.7 6.01 116 6.01 122 6.1 130 6.42 132 6.79 14500.5 192 2.39 200 2.41 204 2.41 205 2.59 208 3.26 209 3.991 178 4.16 193 4.16 200 4.16 203 4.34 206 5.11 207 5.741.5 165 5.91 185 5.91 195 5.91 200 5.99 205 6.86 206 7.492 154 7.65 178 7.65 191 7.65 197 7.75 204 8.61 205 9.242.5 171 9.41 188 9.41 195 9.58 202 10.4 204 11.1 29000.5 402 5.84 410 5.84 414 5.84 415 6.56 416 9.59 418 12.71 388 9.32 402 9.34 409 9.34 412 10 414 13.1 416 16.21.5 375 12.8 393 12.8 405 12.8 410 13.7 413 16.7 415 19.72 363 16.4 388 16.2 401 16.3 407 17.2 412 20.2 414 23.22.5 380 19.7 397 19.8 403 20.6 411 23.6 413 26.7SN 280-439500.5 140 1.87 150 1.89 145 1.89 156 1.94 158 2.44 160 2.891 123 3.16 141 3.16 149 3.16 152 3.29 156 3.79 159 4.251.5 108 4.51 132 4.51 144 4.51 149 4.64 155 5.14 157 5.562 93.2 5.86 123 5.86 140 5.86 146 5.98 153 6.49 156 6.622.5 115 7.11 135 7.11 143 7.33 152 7.74 155 8.3 14500.5 225 2.98 234 2.99 239 2.99 241 3.29 244 4.39 245 5.491 210 4.98 226 4.98 234 4.98 238 5.36 242 6.44 244 7.611.5 193 7.13 216 7.13 230 7.13 234 7.42 240 8.6 242 9.672 178 9.18 208 9.18 225 9.18 232 9.41 238 10.7 241 11.72.5 200 11.2 221 11.2 229 11.5 236 12.7 240 13.8 29000.5 472 7.62 481 7.62 486 7.62 488 8.78 491 13.7 492 17.71 455 11.7 472 11.7 481 11.7 485 12.8 489 17.6 491 21.91.5 440 15.9 463 15.9 476 15.9 482 17.2 487 21.7 489 26.22 425 19.9 455 19.9 472 19.9 478 21.4 486 25.8 488 30.22.5 447 24.2 467 24.2 475 25.6 485 29.9 487 34.3SN 280-46 9500.5 163 1.97 171 1.97 177 1.97 178 2.12 180 2.62 182 2.981 146 3.51 161 3.51 171 3.51 174 3.65 179 4.15 180 4.611.5 130 4.99 153 4.99 166 4.99 171 5.18 177 5.66 179 6.142 144 6.94 161 6.94 167 6.71 176 7.12 178 7.672.5 158 8.1 164 8.23 174 8.64 176 9.21450 0.5 258 3.18 267 3.18 272 3.18 274 3.52 278 4.65 278 5.751 242 5.62 258 5.62 267 5.62 271 5.85 276 6.99 277 8.161.5 226 7.95 249 7.95 262 7.95 267 8.24 273 9.32 275 10.52 241 10.3 258 10.3 264 10.6 271 11.7 274 12.8 2.5 253 12.6 261 12.9 270 14 273 15.52900 0.5 538 8.17 541 8.17 552 8.17 554 9.33 557 14 558 18.31 522 12.8 538 12.8 547 12.8 551 13.9 555 18.7 557 23.21.5 506 17.5 530 17.5 542 17.5 547 18.7 554 23.4 556 27.62 491 22.2 521 22.2 538 22.2 544 23.3 553 27.9 555 32.3 2.5 26.8 513 26.8 532 26.8 541 27.9 552 32.7 554 36.9SN 440-369500.5 190 2.55 194 2.55 197 2.55 198 2.58 200 3.79 200 4.681 179 4.22 188 4.22 194 4.22 195 4.21 199 5.51 199 6.411.5 170 5.88 185 5.88 191 5.88 193 5.86 197 7.33 199 8.122 161 7.6 178 7.6 188 7.6 191 7.61 196 9.05 198 10.12.5 152 9.37 174 9.37 186 9.37 188 9.31 195 10.6 198 11.6 14500.5 292 3.87 300 3.87 304 2.87 305 3.91 309 5.47 309 7.11 276 6.41 291 6.41 300 6.41 301 6.35 308 8.34 308 9.721.5 262 8.92 285 8.92 295 8.92 298 8.89 305 11.1 307 12.32 248 11.5 275 11.5 291 11.5 295 11.5 303 13.7 306 15.32.5 235 14.2 268 14.2 287 14.2 292 14.1 301 16.1 305 17.6SN 440-409500.5 204 2.52 214 2.52 219 2.52 221 2.72 223 3.43 224 4.091 186 4.41 204 4.41 214 4.41 219 4.6 221 5.32 222 5.981.5 171 6.3 195 6.3 209 6.3 214 6.48 219 7.22 221 7.912 156 8.1 187 8.1 204 8.1 210 8.36 218 9.1 220 9.82.5 142 10.3 179 10.3 199 10.3 207 10.4 217 11.3 219 11.7 14500.5 325 4.23 333 4.23 338 4.23 340 4.67 343 6.37 344 7.881 307 7.12 323 7.12 333 7.12 336 7.56 342 9.26 343 10.81.5 291 9.9 315 9.9 328 9.9 333 10.4 339 12.3 341 13.72 276 12.8 306 12.8 323 12.8 329 13.3 337 15.2 339 16.62.5 261 15.8 298 15.8 319 15.8 326 16.2 335 17.9 337 19.5SN 440-469500.5 260 2.98 272 2.98 279 2.98 282 3.24 286 3.89 287 4.661 236 5.42 259 5.42 272 5.42 277 5.59 282 6.38 285 6.981.5 214 7.82 247 7.82 265 7.82 272 7.98 281 8.78 283 9.492 194 10.3 235 10.3 259 10.3 267 10.5 279 11.3 281 11.82.5 224 12.8 252 12.8 263 13 267 13.6 280 14.3 1450 0.5 413 4.99 426 4.98 432 4.99 4355.47 438 7.17 439 8.881 390 8.72 412 8.72 424 8.72 430 9.16 435 10.9 437 12.51.5 367 12.4 400 12.4 418 12.4 424 12.8 432 14.5 436 16.22 346 16.8 388 16.8 411 16.8 420 16.5 430 18.3 434 19.8 2.5 377 19.8 405 19.8 416 20.2 428 21.9 432 23.5SN 660-409500.5 324 3.81 335 3.81 342 3.81 345 3.99 348 5.09 350 6.131 300 6.75 324 6.75 335 6.75 340 6.99 345 8.1 347 8.991.5 279 9.7 312 9.68 329 9.68 335 9.98 343 11.3 346 11.92 259 12.6 300 12.6 322 12.6 331 13.1 341 14.5 345 15.92.5 296 15.6 316 15.6 326 15.9 338 17.1 344 17.9 14500.5 570 6.38 516 6.38 528 6.38 531 7.1 535 9.52 535 11.81 486 10.9 500 10.9 521 10.9 526 11.6 532 13.9 534 16.41.5 465 15.4 485 15.4 515 15.4 521 15.9 530 18.6 532 20.82 445 19.8 470 19.8 508 19.8 216 20.6 527 23.2 530 25.22.5 456 24.3 502 24.3 512 25.1 525 27.5 528 29.8SN 660-449500.5 360 4.2 377 4.2 386 4.2 390 4.38 394 5.5 397 6.531 328 7.52 359 7.52 377 7.53 383 7.79 390 8.8 392 9.861.5 300 10.9 343 10.9 367 10.9 376 11.2 387 12.2 390 13.22 327 14.2 359 14.2 370 14.5 384 15.6 387 16.52.5 351 17.5 364 17.9 380 18.9 385 19.8 14500.5 570 6.98 586 6.98 597 6.98 600 7.61 604 10.3 606 12.51 540 12.1 568 12.1 587 21.1 593 12.8 602 15.4 603 17.61.5 511 17.3 553 17.3 578 17.3 587 17.8 597 20.5 600 22.72 482 22.4 538 22.4 569 22.4 581 22.8 594 25.6 598 27.62.5 523 27.4 561 27.4 575 27.8 592 30.6 596 32.8SN 660-469500.5 392 4.4 409 4.48 419 4.48 423 4.75 427 5.82 428 6.811 361 7.98 392 7.98 409 7.98 416 8.35 423 9.39 425 10.51.5 332 11.7 376 11.8 400 11.8 409 12.3 420 13.3 423 14.32 360 15.3 392 15.3 403 15.6 418 16.7 420 17.62.5 383 18.9 397 19.2 414 20.8 419 21.8 14500.5 621 7.4 638 7.4 647 7.4 651 7.92 654 10.5 657 12.91 590 12.9 621 12.9 637 12.9 644 13.4 651 16.1 654 18.41.5 560 18.5 604 18.5 628 18.5 638 18.9 647 21.5 651 23.82 531 23.9 589 23.9 620 23.9 632 24.6 644 27.3 649 29.32.5 574 29.4 612 29.4 626 30.2 641 32.6 646 34.9SN 940-42 9500.5 462 5.48 484 5.48 496 5.48 501 5.79 506 7.35 509 8.671 421 9.76 461 9.76 483 9.76 492 10.2 501 11.6 505 12.91.5 364 14.1 440 14.1 472 14.1 483 14.7 497 15.9 502 17.22 349 18.4 420 18.4 460 18.4 476 18.8 493 20.2 499 21.5 2.5 402 22.7 450 22.7 468 23.1 490 24.5 496 25.81450 0.5 731 9.2 754 9.2 767 9.2 771 10.5 776 13.8 779 16.51 690 15.7 731 15.8 753 15.8 762 17 771 20.5 775 23.51.5 652 22.6 710 22.6 742 22.6 753 23.5 767 26.7 772 29.82 620 28.9 690 28.9 730 28.9 746 29.9 763 33.5 769 36.5 2.5 671 35.7 720 35.7 738 36.5 759 39.7 766 42.8SN 940-469500.5 565 6.4 588 6.4 600 6.4 604 6.69 609 8.2 611 9.51 524 11.6 564 11.6 586 11.6 595 11.8 604 13.4 608 14.81.5 487 16.7 543 16.7 575 16.8 586 17.1 600 18.6 605 19.82 524 21.8 563 21.8 578 22.3 596 23.7 601 24.92.5 553 26.9 571 27.3 592 29.1 598 30.8 14500.5 890 10.8 912 10.8 923 10.8 928 11.5 932 14.8 935 17.91 848 18.5 888 18.5 910 18.5 919 19.5 928 22.8 932 25.91.5 811 26.4 865 26.4 900 26.4 910 27.6 924 30.6 928 33.92 776 33.9 846 33.9 886 33.9 902 34.9 920 38.6 925 41.82.5 825 41.9 874 41.9 895 42.8 916 46.5 922 49.7SN 1300-429500.5 663 7.68 691 7.68 706 7.63 713 8.2 720 10.5 721 12.31 612 13.8 662 13.8 690 13.8 701 14.7 712 16.8 716 18.31.5 565 19.9 635 19.9 675 19.9 699 20.6 706 22.9 711 24.62 521 26 611 26 661 26 681 26.8 702 28.9 708 30.72.5 586 32.2 647 32.2 671 32.6 697 34.7 704 36.5 14500.5 1042 12.9 1060 12.9 1085 12.9 1090 14.2 1100 18.8 1101 23.11 991 22.2 1020 22.2 1070 22.2 1080 23.5 1092 28.8 1095 32.41.5 944 31.5 990 31.5 1054 31.5 1070 32.8 1091 37.8 1092 41.82 900 40.5 960 40.5 1040 40.5 1060 41.9 1082 46.9 1090 50.72.5 930 50.2 1030 50.5 1050 51.4 1078 56.2 1088 60.4SN 1300-469500.5 782 8.79 808 8.79 824 8.96 830 9.12 837 11.8 840 12.91 731 16.3 780 16.3 808 15.8 819 16.7 832 18.8 835 20.81.5 683 23.2 753 23.2 793 22.8 808 24.3 825 25.6 831 27.42 729 29.9 779 29.9 797 30.6 821 32.4 827 34.62.5 766 36.8 786 37.4 816 39.7 823 42.5 14500.5 1225 14.8 1250 14.8 1270 14.8 1274 15.8 1280 20.4 1280 24.31 1172 25.3 1220 25.3 1253 25.3 1262 26.8 1274 31.4 1275 35.41.5 1124 36.2 1190 36.2 1235 36.2 1253 37.5 1270 41.9 1273 45.82 1080 46.8 1170 46.8 1223 46.8 1241 48.2 1260 52.8 1270 56.7 2.5 1150 57.8 1211 57.8 1231 58.7 1255 63.8 1268 67.8SN 1700-429500.5 894 10.8 928 10.8 947 10.8 954 11.2 936 13.8 965 15.91 831 18.7 893 18.7 928 18.7 941 19.1 956 21.8 960 23.91.5 773 26.8 860 26.8 909 26.8 928 27.5 949 29.9 954 31.92 718 34.6 830 34.6 892 34.6 915 35.4 943 37.8 950 41.42.5 800 42.8 875 42.8 904 43.6 936 46.7 945 48.4 14500.5 1405 17.3 1440 17.3 1460 17.3 1467 18.9 1470 25.2 1476 30.41 1340 29.8 1400 29.8 1440 29.8 1450 31.5 1465 37.5 1470 42.61.5 1282 42.3 1370 42.3 1420 42.3 1440 43.8 1460 49.8 1465 54.92 1230 54.8 1340 54.8 1400 54.8 1422 55.9 1450 62.4 1462 67.42.5 1170 66.9 1310 66.9 1382 66.9 1413 68.5 1445 74.8 1458 79.8SN 1700-469500.5 1047 11.8 1080 11.8 1100 11.8 1107 12.2 1116 15.2 1118 17.81 984 21.2 1045 21.2 1081 21.2 1093 21.8 1107 25.2 1112 26.81.5 926 30.7 1013 30.7 1062 30.7 1081 31.4 1101 34.3 1106 36.22 982 39.8 1045 39.8 1068 41.2 1095 43.2 1102 45.82.5 1028 49.8 1056 50.4 1088 53 1100 54.9 14500.5 1640 19.4 1672 19.4 1690 19.4 1700 20.9 1710 26.8 1710 32.41 1575 33.6 1640 33.6 1671 33.6 1683 34.9 1700 41.2 1702 46.61.5 1520 47.9 1603 47.9 1652 47.9 1673 49.7 1695 55.8 1700 60.92 1462 62.8 1574 62.8 1640 62.8 1660 63.8 1690 70.2 1692 75.32.5 1544 76.8 1620 76.8 1650 78.2 1684 84.7 1690 89.6SN 2200-429500.5 1170 13.3 1212 13.3 1235 13.3 1244 14.2 1254 18.1 1255 20.21 1095 23.9 1168 23.9 1211 23.9 1227 24.8 1245 28.3 1250 30.61.5 1025 34.8 1130 34.8 1188 34.8 1210 35.4 1237 39.4 1243 41.32 958 45.2 1092 45.2 1168 45.2 1195 45.9 1228 49.1 1237 51.82.5 1056 55.9 1147 55.9 1181 57.7 1222 60.3 1231 62.4 14500.5 1835 22.5 1875 22.5 1900 22.5 1910 24.5 1920 32.8 1921 38.51 1760 38.7 1830 38.7 1874 38.7 1890 40.3 1910 47.9 1914 54.51.5 1690 54.8 1792 54.8 1851 54.8 1874 56.8 1900 64.2 1910 70.82 1600 70.8 1755 70.8 1830 70.8 1860 72.8 1892 79.9 1900 86.82.5 1560 86.9 1720 86.9 1810 86.9 1844 88.8 1885 96.4 1892 104SN 2200-46 9500.5 1366 15.2 1408 15.2 1430 15.2 1438 16.2 1448 18.8 1451 21.91 1290 27.4 1366 27.4 1403 27.4 1430 28.4 1440 31.2 1444 341.5 1220 39.8 1325 39.8 1380 39.8 1406 41 1430 43.4 1438 46.42 1288 51.4 1360 51.4 1391 53 1423 55.6 1432 58.62.5 1252 64.4 1340 64.4 1375 65.2 1416 67.7 1426 70.81450 0.5 2131 25.2 2172 25.2 2200 25.3 2205 26.9 2219 34.7 2221 40.81 2060 43.7 2130 43.7 2174 43.8 2190 45.8 2210 52.9 2214 59.51.5 1990 62.8 2090 62.8 2150 62.8 2173 63.9 2202 71.8 2202 78.22 1922 80.9 2054 80.9 2130 80.9 2160 82.7 2194 89.9 2208 96.7 2.5 2020 99.7 2110 99.7 2144 102 2187 108 2196 115SN 2900-409500.5 1740 20.2 1797 20.2 1830 20.2 1840 20.2 1855 26.7 1860 30.21 1634 35.8 1736 35.8 1792 35.8 1820 35.8 1854 42 1850 45.41.5 1534 51.4 1683 51.4 1766 51.4 1795 51.4 1830 57.8 1840 61.82 1630 66.8 1736 66.8 1775 66.8 1820 73.4 1830 76.92.5 1580 82.4 1705 82.4 1754 82.4 1810 88.8 1820 92.5 14500.5 2726 33.8 2784 33.8 2816 33.8 2830 36.2 2842 48.8 2846 57.21 2620 57.6 2724 57.6 2783 57.6 2805 60.2 2830 72.5 2837 81.21.5 2520 81.8 2670 81.8 2752 81.8 2780 83.8 2820 96.2 2828 1052 2430 105 2616 105 2723 105 2760 107 2810 120 2821 1302.5 2566 130 2695 136 2742 132 2800 144 2812 153SN2900-46 950 0.5 2200 24.2 2250 24.2 2290 24.2 2300 25.2 2310 29.9 2320 33.81 2090 43.5 2190 43.5 2250 43.5 2270 44.2 2300 50.1 2310 53.41.5 2140 62.5 2220 62.5 2250 63.4 2290 68.8 2300 72.82 2090 82.3 2190 82.3 2230 83 2280 88.8 2290 92.4 2.5 2160 103 2210 104 2270 109 2280 112黄山铁人泵业有限公司成立于2012年，是一家专业从事螺杆泵及替代进口螺杆泵备件生产制造和销售的公司，是中国螺杆泵行业的知名骨干企业，螺杆泵是一种容积式泵，其特点是适于输送高粘度、含有固体颗粒及气体的介质，主要应用于造纸、化工、食品、饮料、污水处理及石油等行业。
