SM系列三螺杆泵样本

三螺杆泵知识手册一、结构1.泵内主要运转元件为三根螺杆两根从杆，螺杆在泵体内装衬套内以相当’的间隙啮合旋转。

一端为前盖，另一端为后盖。

2.立式泵的后盖为圆盘底脚。

3.泵密封腔内的滚动轴承起固定主杆的位置的作用，并承受立式三根螺杆的重量。

4.泵可配备随机安全阀，阀装在泵体上。

5.芯子式泵没有泵体，可直接安装在油箱、油罐上。

二、原理三根螺杆在啮合旋转时在齿型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳地输送到出口。

作用在齿面上的轴向活塞平衡。

因此轴承仅受剩余轴向力。

从杆是液压驱动的，仅克服由液体摩擦引起的扭距，主要起密封作用，而非传递动力元件。

密封腔通过衬套上的回油管与吸入腔相通，压力受吸入腔的压力支配。

密封腔上装有控制阀，调整阀弹簧可使密封腔获得较低的正压，防止气体进入和密封的干运转，预压弹簧可使轴封处产生一定的压力。

腔内压力应在0.05～0.1MPa。

三、安装1、螺杆泵安装准备螺杆泵安装准备工作内容:（1）检查螺杆泵电机，确知在运输和装卸过程中没有损伤。

（2）检查工具和起重机械，并检查机器的基础。

2、三螺杆泵安装要求（1）、三螺杆泵安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正。

（2）、三螺杆泵安装泵的进油和排油管道时，其管径不得’于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。

（3）、当有两台以上的三螺杆泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上’安装逆止阀。

（4）、对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，需是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏.3、螺杆泵安装规范（1）、泵不应在无液体或出口阀门全闭的情况下启动，启动前泵内应灌注输送液体；（2）、输送液体温度高于60℃时，应按设备技术文件的规定进行预热；（3）、试运转时，尚应检查安全阀是否灵敏。

SM SN三螺杆泵使用维护说明书本说明书供操作和维护人员使用。

要使一台泵长期可靠的运行，就必须定期的严格按照使用维护说明书对其进行维护和保养。

如因未按照说明书而发生损坏，我们不承担责任。

一、概述用于低压范围的SN系列和用于中压范围的SM系列三螺杆泵是转子型容积泵，适于输送不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，输送液体粘度2-760mm2/s，温度不超过150摄氏度，超过150摄氏度可用高温泵SM```Y 、SN`````Y型，绝对禁止输送水及其他相似介质。

SM、SN型三螺杆泵具有多种规格、结构，流量从10~5300L/min可任意选择，可以卧式和立式安装，进口、出口方向可相隔180度可以任意互换，轴封多数为机械密封和填料密封。

SM、SN型三螺杆泵，衬套为一个单独的零件固定于泵体内，主杆轴端装有档圈挡住衬套内的从杆轴向移动，从杆轴端装平衡套以平衡其轴向力。

SM、SN型三螺杆泵轴伸支撑较小，应由原动机经弹性联轴器直接驱动，不得用皮带轮等会产生额外径向力较大的传动方式传动。

SM、SN型三螺杆泵输送各种油类是应注意事项：1.输送40-150mm2/s的油类最合适，允许按泵的最高工作压力使用。

2.输送40mm2/s以下的油类，为保证泵的流量及寿命应降低使用。

3.输送150mm2/s以上的油类，且进油管道过长，弯头过多，泵工作时如产生噪音或振动现象，则应考虑更换低一级转速的电动机运转或缩短吸入管道，减少弯头。

二、SM、SN型三螺杆泵安装要求1.安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正2.安装泵的进油和排油管道时，其管径不得小于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。

3当有两台以上的泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上必须安装逆止阀。

4．对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，必须是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏。

三螺杆泵的结构.请中联朋友帮忙
三螺杆泵主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。

三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。

泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡 三螺杆泵主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。

三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。

泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯曲负荷。

从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设轴承，基本上也不承受弯曲负荷。

在运行中，螺杆外圆表面和泵缸内壁之间形成的一层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。

更多知识，请登陆中国机械专家网，
/ 螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。

对于压差小于10千克力/cm2的小型泵，可以采用止推轴承。

此外，还通过主动螺杆的中央油孔将高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。

【MechNet】。

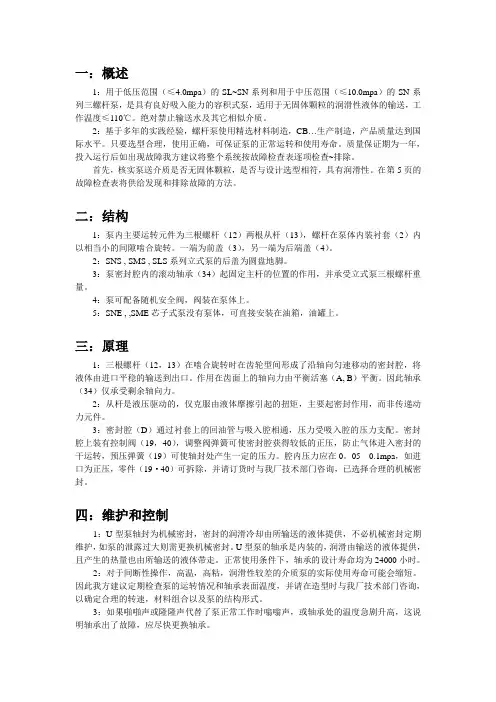

一：概述1：用于低压范围（≤4.0mpa）的SL~SN系列和用于中压范围（≤10.0mpa）的SN系列三螺杆泵，是具有良好吸入能力的容积式泵，适用于无固体颗粒的润滑性液体的输送，工作温度≤110℃。

绝对禁止输送水及其它相似介质。

2：基于多年的实践经验，螺杆泵使用精选材料制造，CB…生产制造，产品质量达到国际水平。

只要选型合理，使用正确，可保证泵的正常运转和使用寿命。

质量保证期为一年，投入运行后如出现故障我方建议将整个系统按故障检查表逐项检查~排除。

首先，核实泵送介质是否无固体颗粒，是否与设计选型相符，具有润滑性。

在第5页的故障检查表将供给发现和排除故障的方法。

二：结构1：泵内主要运转元件为三根螺杆（12）两根从杆（13），螺杆在泵体内装衬套（2）内以相当小的间隙啮合旋转。

一端为前盖（3），另一端为后端盖（4）。

2：SNS , SMS , SLS系列立式泵的后盖为圆盘地脚。

3：泵密封腔内的滚动轴承（34）起固定主杆的位置的作用，并承受立式泵三根螺杆重量。

4：泵可配备随机安全阀，阀装在泵体上。

5：SNE , ,SME芯子式泵没有泵体，可直接安装在油箱，油罐上。

三：原理1：三根螺杆（12，13）在啮合旋转时在齿轮型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳的输送到出口。

作用在齿面上的轴向力由平衡活塞（A, B）平衡。

因此轴承（34）仅承受剩余轴向力。

2：从杆是液压驱动的，仅克服由液体摩擦引起的扭矩，主要起密封作用，而非传递动力元件。

3：密封腔（D）通过衬套上的回油管与吸入腔相通，压力受吸入腔的压力支配。

密封腔上装有控制阀（19，40），调整阀弹簧可使密封腔获得较低的正压，防止气体进入密封的干运转，预压弹簧（19）可使轴封处产生一定的压力。

腔内压力应在0。

05---0.1mpa，如进口为正压，零件（19·40）可拆除，并请订货时与我厂技术部门咨询，已选择合理的机械密封。

四：维护和控制1：U型泵轴封为机械密封，密封的润滑冷却由所输送的液体提供，不必机械密封定期维护，如泵的泄露过大则需更换机械密封。

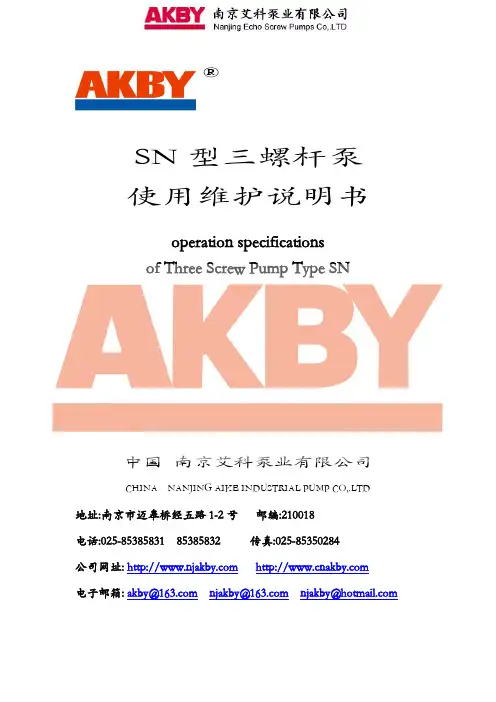

®SN型三螺杆泵使用维护说明书operation specificationsof Three Screw Pump Type SN中国 南京艾科泵业有限公司CHINA NANJING AIKE INDUSTRIAL PUMP CO,.LTD地址:南京市迈皋桥经五路1-2号 邮编:210018电话*************85385832 传真*************公司网址: 电子邮箱: ********************************************目录CATALOGUE1、概述General (2)2、结构Construction (2)3、原理Method of Operation (3)4、维护和控制The maintenance and Control (4)5、泵的安装Erection of the Pump Unit (4)6、启动Starting up (5)7、泵的拆装Dismantling and Erection (6)8、机械密封Mechanical Sealing………………………………………第7~8页9、故障检查表Trouble List for Checking (9)10、附录（轴承、密封、阀）Appendix………………………………第10~11页1、概述1.1 用于低压范围的SN系列和用于中压范围的SM系列螺杆泵，是具有良好吸入能力的容积式泵，适用于低粘润滑性差液体的输送。

工作温度≤150℃，加热泵体适用于高粘、流动性差液体的输送，绝对禁止输送水及其相似介质。

1.2 基于多年的实践经验，螺杆泵使用精选材料制造，生产质量达到了高水平。

只要安装合理，使用正确，可保证泵的正常运转和使用寿命。

投入运行时如出现故障和差错，我方建议整个系统按故障检查表逐项检查。

首先检查现有操作条件是否与铭牌上的设计数据相符合。

在第6页上的故障检查表将提供您发现和排除故障的方法。

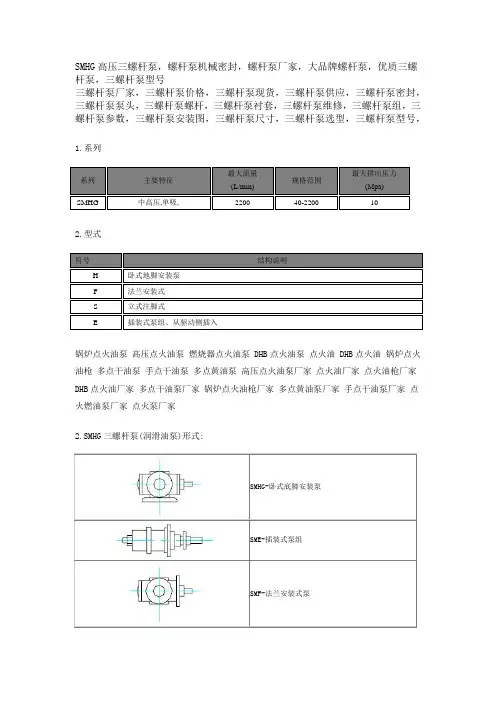

SMHG高压三螺杆泵，螺杆泵机械密封，螺杆泵厂家，大品牌螺杆泵，优质三螺杆泵，三螺杆泵型号
三螺杆泵厂家，三螺杆泵价格，三螺杆泵现货，三螺杆泵供应，三螺杆泵密封，三螺杆泵泵头，三螺杆泵螺杆，三螺杆泵衬套，三螺杆泵维修，三螺杆泵组，三螺杆泵参数，三螺杆泵安装图，三螺杆泵尺寸，三螺杆泵选型，三螺杆泵型号，
1.系列
2.型式
锅炉点火油泵高压点火油泵燃烧器点火油泵 DHB点火油泵点火油 DHB点火油锅炉点火油枪多点干油泵手点干油泵多点黄油泵高压点火油泵厂家点火油厂家点火油枪厂家DHB点火油厂家多点干油泵厂家锅炉点火油枪厂家多点黄油泵厂家手点干油泵厂家点火燃油泵厂家点火泵厂家
2.SMHG三螺杆泵(润滑油泵)形式:
SMHG-
SMF-
SMB-3.SMHG三螺杆泵(润滑油泵)螺旋角
4.SMHG三螺杆泵(润滑油泵)结构特性及轴承,轴封
5.SMHG三螺杆泵(润滑油泵)材料组合
QT450-10球铁泵体ZCuSn5Pb5Zn5锡磷青铜衬套系列三螺杆泵。

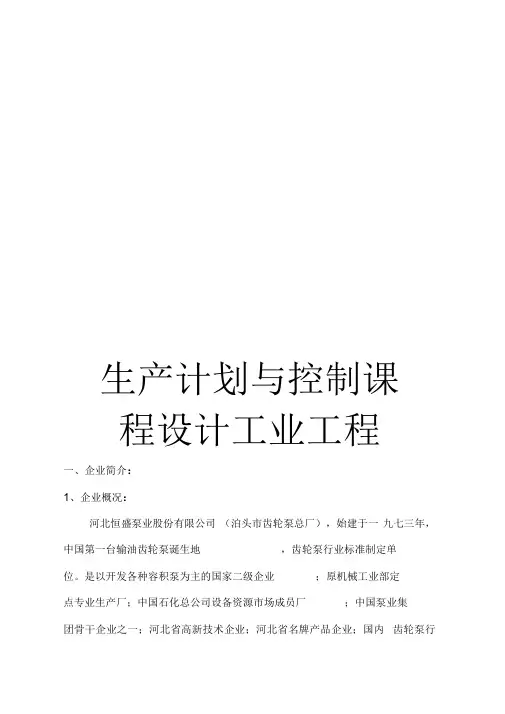

生产计划与控制课程设计工业工程一、企业简介：1、企业概况：河北恒盛泵业股份有限公司（泊头市齿轮泵总厂），始建于一九七三年，中国第一台输油齿轮泵诞生地，齿轮泵行业标准制定单位。

是以开发各种容积泵为主的国家二级企业；原机械工业部定点专业生产厂；中国石化总公司设备资源市场成员厂；中国泵业集团骨干企业之一；河北省高新技术企业；河北省名牌产品企业；国内齿轮泵行业龙头企业。

恒盛泵业主导五大系类螺杆泵，齿轮泵，柱塞泵，凸轮转子泵，离心泵产品有20余个系列，1200余个规格型号，多种产品取得国内首创专利，达到国际先进水平。

恒盛泵业占地面积9万平方米，建筑面积5.2万平方米，拥有主要机械设备286台（套），其中加工中心、数控设备等高、精、大26台（套），资产总额9244万元，是国家二级计量单位。

该企业生产产品主要以工艺导向型方式组织生产，生产方式为成批生产。

2、产品介绍：螺杆泵是利用螺杆的回转来吸排液体的。

中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。

主、从动螺杆的螺纹均为双头螺纹。

企业主要生产的三螺杆泵有:SN系列三螺杆泵,SM系列三螺杆泵,3G型三螺杆泵,SPF系列三螺杆泵。

示意图如下:三螺杆泵主要由泵体、法兰盘、衬套、主杆、从杆、轴套、阀体、阀杆等组成。

经过毛坯、机械加工、装配三个环节组成成品。

其中白制件有：泵体、法兰盘、衬套、主杆、从杆、轴套、阀体、阀杆。

外购件有：螺钉、螺栓等小零件。

企业所生产的产品的品种较多，产品的结构及工艺有较好的相似性，因而能够组织成批生产，各品种的产量不大，在同一计划期内有多种产品在各个生产单位内成批轮番生产。

4、车间简介该企业生产三螺杆泵的主要车间为毛坯车间、加工车间、装配车间,毛坯车间主要对衬套和主杆的毛坯材料进行热处理，然后进入加工车间加工。

毛坯车间有热处理炉20台。

加工车间的主要设备组为普通车床组80台;钻床组30台;铳床组30台;磨床组20台;镯床组70台;数控铳床组40台。

三螺杆泵（SN三螺杆泵丿3G三螺杆泵）常见故障及排除目前，三螺杆泵（SN三螺杆泵,3G三螺杆泵）在自卸汽车与工程机械操纵机构中运用较多，现将其常见故障及排除方法介绍如下，供参考。

1、产生振动与噪声的原因与排除（1）吸入空气①三螺杆泵（SN三螺杆泵,3G三螺杆泵）的泵体与两侧端盖为直接接触的硬密封，若接触面的平面度达不到规定要求，则泵在工作时容易吸入空气；同样，泵的端盖与压盖之间也为直接接触，空气也容易侵入；若压盖为塑料制品，由于其损坏或因温度变化而变形，也会使密封不严而进入空气。

排除这种故障的方法是：当泵体或泵盖的平而度达不到规定的要求时，可以在平板上用金钢砂按”8”字形路线来回研磨，也可以在平而磨床上磨削，使其平而度不超过5pm,并需要保证其平而与孔的垂直度要求；对于泵盖与压盖处的泄漏，可采用涂敷环氧树脂等胶粘剂进行密封。

②对泵轴一般采用骨架式油封进行密封。

若卡紧唇部的弹簧脱落，或将油封装反，或其唇部被拉伤、老化，都将使油封后端经常处于负压状态而吸入空气，一般可更换新油封予以解决。

③油箱内油量不够,或吸油管口未插至油面以下，泵便会吸入空气, 此时应往油箱内补充油液至油标线；若回油管口露出汕而，有时也会因系统内瞬间负压而使空气反灌进入系统，所以回油管口一般也应插至油面以下。

④泵的安装位置距油面太高，特别是在泵转速降低时，因不能保证泵吸油腔有必要的真空度造成吸油不足而吸入空气。

此时应调整泵与油而的相对高度，使其满足规定的要求。

⑤吸油滤油器被污物堵塞或其容量过小，导致吸油阻力增加而吸入空气；另外，进、出油口的口径较大也有可能带入空气。

此时，可清洗滤油器，或选取较大容量、且进出口径适当的滤油器。

如此，不但能防止吸入空气，还能防止产生噪声。

(2)机械原因①三螺杆泵(SN三螺杆泵,3G三螺杆泵)与联轴器的连接因不合规定要求而产生振动及噪声。

应按规定要求调整联轴器。

②因油中污物进入泵内导致齿轮等部件磨损拉伤而产生噪声。
