偏心单螺杆泵型号及原理结构一、偏心单螺杆泵产品概述：偏心单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。
其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、偏心单螺杆泵产品特点：偏心单螺杆泵具有自吸能力强、吸入高度强;螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。
是按迥转啮合容积式原理工作的新型泵种。
偏心单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。
由于该二部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持不变。
压力稳定，因而不会产品涡流和搅动。
每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m(清水)，自吸高度一般在3m以上.可以当自吸排污泵产品使用。
三、偏心单螺杆泵产品优点：与其他泵类的优势比较1、与离心泵相比单螺杆泵无需安装阀门，流量是稳定的线性流动。
2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质。
3、与齿轮泵相比，单螺杆泵可输送高粘度的物质。
4、与柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量。
ATEX Certified粘粘A BCFGHI KN O LA BC F G H I KNO L D M E 浸没式泵过滤网-5--6-SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号-7-SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利-8-SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号-9-SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=950rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=950rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=1450rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=1450rpmHylinco无须预先通知，将保留更新和更改产品规格的权利SMT16B系列 40bar 转速n=1450rpm对于高粘度介质及油气混合介质的应用请与我们联络获得适合的螺杆泵型号SMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=1450rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT16B系列 40bar 转速n=2950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=950rpmSMT系列 80bar 转速n=1450rpmSMT系列 80bar 转速n=1450rpmSMT系列 80bar 转速n=1450rpm。
耐驰螺杆泵政府政策和产业优势，积极保障展会的前瞻性和引领性，面向全球发布展会信息。
大会预设展位9个，预计展出面积7平方米，邀请专业观众45人次，重点加强专业观众和国外采购商的组织邀请工作。
激情亚运，和谐亚洲，中国国际泵阀展在亚运会与残运会之间举办，充分利用了两会带来的巨大商机！展会得到了美国、德国、日本、新加坡、越南等国家与地区的商会、协会与贸易机构的大力支持，积极组织境外企业参展或参观采购；CPVPE2将是世界资源共享的流体技【耐驰螺杆泵】产品简介：G型单螺杆泵，它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。
，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。
【耐驰螺杆泵】型号意义：【耐驰螺杆泵】工作原理与特性：G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。
主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持 不变。
压力稳定,因而不会产品涡流和搅动。
单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。
本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。
同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。
针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。
耐驰螺杆泵政府政策和产业优势，积极保障展会的前瞻性和引领性，面向全球发布展会信息。
大会预设展位9个，预计展出面积7平方米，邀请专业观众45人次，重点加强专业观众和国外采购商的组织邀请工作。
激情亚运，和谐亚洲，中国国际泵阀展在亚运会与残运会之间举办，充分利用了两会带来的巨大商机！展会得到了美国、德国、日本、新加坡、越南等国家与地区的商会、协会与贸易机构的大力支持，积极组织境外企业参展或参观采购；CPVPE2将是世界资源共享的流体技【耐驰螺杆泵】产品简介：G型单螺杆泵，它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。
，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。
【耐驰螺杆泵】型号意义：【耐驰螺杆泵】工作原理与特性：G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。
主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持 不变。
压力稳定,因而不会产品涡流和搅动。
单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。
本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。
同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。
针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。
目录一、工作原理...................................................... 错误!未定义书签。
二、螺杆泵特性 .................................................. 错误!未定义书签。
三、应用领域...................................................... 错误!未定义书签。
四、选型指南 .................................................... 错误!未定义书签。
五、结构说明...................................................... 错误!未定义书签。
六、使用时注意事项 ......................................... 错误!未定义书签。
七、安装……………………………………………………………错误!未定义书签。

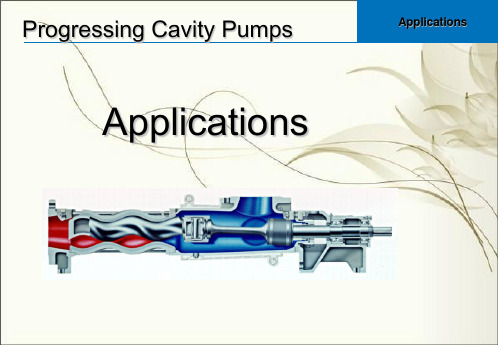

八、试运转 (11)九、维护与保养 (12)单螺杆泵系列工作原理单螺杆泵是一种内啮合回转式容积泵，当单线螺旋的转子在双线的螺旋的定子孔内绕定子轴线作行星回转时，转子——一定子付之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到输出端。
螺杆泵特性1.输送范围广泛：从含固量60%的物料，且粘度高达1，000，000CPS的物料均可有效输送。
2.机械振动及噪声低，运行中物料没有搅动、剪切、湍流和搅拌。
3.自吸能力强，吸上真空高度可达8.5米（28英尺）。
4.由钢性的转子与弹性的定子组成的特殊结构使其具有能输送含固体颗粒的物料。
5.被输送物料的温度最高可达到摄氏120度，流量最高可达260m3/h。
压力可达0.6，1.2，1.8，2.4,……9.6MPa。
6.流量与转速成线性关系，可以方便的能过调整转速来控制流量，通常可作计量泵用。
单螺杆泵样本
单螺杆泵,G型螺杆泵,偏心螺杆泵一、G型单螺杆泵产品概述单螺杆泵因定子选用多种弹性材料制成，所以这种螺杆泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。
其流量与转速成正比，G型螺杆泵广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用.传动可采用联轴器直接传动，或采用高速电机，三角带，变速箱等装置变速。
二、G型单螺杆泵产品特点G型单螺杆泵具有自吸能力强、吸入高度强；螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。
是按迥转啮合容积式原理工作的新型泵种。
G型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。
由于该二部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持不变。
压力稳定，因而不会产品涡流和搅动。
每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m(清水)，自吸高度一般在3m以上.可以当自吸排污泵产品使用。
三、G型单螺杆泵的优点1、与离心泵相比单螺杆泵无需安装阀门，流量是稳定的线性流动；2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质；3、与齿轮泵相比，单螺杆泵可输送高粘度的物质；4、与柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量。
