ug冲压模具设计教程

冲压模具设计方法与步骤冲压模具是制造行业中常用的一种模具，用于在金属板材上进行冲裁、压制、成形等工艺。

冲压模具的设计是冲压工艺的关键环节之一，合理的设计可以提高产品质量和生产效率。

以下是冲压模具设计的方法与步骤。

一、冲压模具设计方法1.分析产品要求：首先需要仔细分析产品要求，了解产品的形状、尺寸、材质等要求，以及要求的生产效率和成本等因素。

2.选择合适的材料：根据产品的要求选择合适的模具材料，常用的材料有合金工具钢、合金冷作工具钢等。

3.制定冲压工艺：根据产品要求，制定冲压工艺，包括冲剪顺序、成形方式、冲压力、冲头形状等因素。

4.设计模具结构：根据产品要求和冲压工艺，设计模具的结构，包括上模、下模、导向机构等部分。

5.进行模具布局：进行模具布局，合理安排模具零件的形状、位置和尺寸，以确保模具的强度和稳定性。

6.进行模具零件设计：根据模具布局，设计模具的零件，包括冲头、导柱、导套、导向板等部分。

7.进行模具装配：根据模具设计，进行模具的装配，确保各个零件之间的配合和精度。

8.进行模具调试：进行模具调试，调整模具的尺寸和位置，确保模具在冲压过程中的稳定性和精度。

9.进行模具试产：进行模具试产，对模具进行试模和试产，检验产品的质量和模具的性能。

10.进行模具改进：根据试产结果，对模具进行改进和优化，提高模具的性能和生产效率。

二、冲压模具设计步骤1.初步设计：根据产品要求，进行初步的模具设计，包括模具结构和布局。

2.详细设计：对初步设计的模具进行详细设计，包括各个零件的形状、尺寸和材料等。

3.模具制造：根据详细设计，进行模具的制造，包括加工模具零部件和进行模具装配。

4.模具调试：对制造完成的模具进行调试，调整模具的尺寸和位置，确保模具的性能和精度。

5.模具试产：进行模具的试模和试产，检验产品的质量和冲压工艺的可行性。

6.模具改进：根据试产结果，对模具进行改进和优化，提高模具的性能和生产效率。

7.模具验收：对改进后的模具进行验收，确保模具达到产品要求和生产效果。

ug冲压模具设计教程UG冲压模具设计教程UG软件是一款功能强大的三维建模软件，广泛应用于机械设计和制造领域。

在冲压模具设计中，UG软件的使用可以极大地提高设计效率和准确性。

本教程将介绍UG软件在冲压模具设计中的常用功能和技巧，帮助初学者快速上手和掌握相关技能。

一、UG软件基础知识在使用UG软件进行冲压模具设计前，需要掌握一些基础知识，包括软件界面布局、基本操作和常用工具。

在软件界面布局方面，可以通过调整工作区和视图窗口来使软件界面更加适合自己的使用习惯；在基本操作方面，需要熟悉鼠标操作和快捷键，例如左键选择、右键菜单和中键旋转等；在常用工具方面，需要掌握绘制几何体、编辑实体和创建装配体等操作。

二、冲压模具设计流程冲压模具设计的流程一般包括产品分析、零件设计、模具设计、装配设计和检测分析等步骤。

在产品分析阶段，需要对产品进行外形分析、尺寸分析和材料分析，确定设计方案；在零件设计阶段，需要绘制产品的零件图形，并考虑冲压工艺要求；在模具设计阶段，需要根据零件图形设计冲压模具的上模、下模和导向装置；在装配设计阶段，需要将上模、下模和导向装置进行装配，并进行运动仿真；在检测分析阶段，可以使用UG软件提供的检测工具进行冲压仿真和分析。

三、常用UG软件功能1. 建模功能：UG软件提供了丰富的建模工具，包括绘制二维图形、创建三维实体、布尔运算和曲面建模等。

通过这些功能，可以根据零件的形状和尺寸要求进行建模。

2. 编辑功能：UG软件具备强大的编辑功能，可以对零件进行参数化编辑、实体编辑和几何体编辑。

这些编辑功能可以方便地修改零件的尺寸、形状和特征，满足冲压工艺的要求。

3. 组装功能：UG软件提供了组装功能，可以将零件组装成模具，并进行运动仿真。

通过模具的组装和运动仿真，可以检验模具的合理性和运动性能，避免设计上的问题。

4. 2D图纸功能：UG软件具备绘制2D图纸的功能，可以根据零件和模具的3D模型生成2D图纸。

通过2D图纸，可以提供给制造部门进行加工和组装。

摘要 ............................................................................................................................. 错误！未定义书签。

第一章绪论.......................................................................................................... 错误！未定义书签。

第一节目的...................................................................................................... 错误！未定义书签。

第二节设计任务.......................................................................................... 错误！未定义书签。

1. UG软件使用........................................................................................... 错误！未定义书签。

2. 零件冲压方案......................................................................................... 错误！未定义书签。

3. 模具结构设计......................................................................................... 错误！未定义书签。

第三节设计要求................................................................................................ 错误！未定义书签。

contents •模具编程设计概述•UG软件基础•模具编程设计前期准备•UG模具编程设计实战•模具编程设计后期处理•UG模具编程设计案例解析目录01模具编程设计概述提高生产效率保证产品质量降低生产成本030201模具编程设计的目的和意义模具设计需求分析编程与仿真试模与调试加工制造模具编程设计的流程模具编程设计的常用软件AutoCAD SolidWorksMastercam UG（Unigraphics）02UG软件基础UG具有强大的建模、装配、工程图、钣金设计、注塑模具设计等功能，支持参数化设计和直接建模。

UG软件支持多平台操作，可在Windows、Linux等操作系统上运行。

UG（Unigraphics NX）是一款高端CAD/CAM/CAE软件，广泛应用于航空航天、汽车、模具、机械制造等领域。

UG软件简介UG软件界面及功能介绍功能模块界面组成UG软件包含建模、装配、工程图、钣金设计、注塑模具设计等模块，各模块之间相互独立又相互联系。

定制界面分析操作包括距离测量、角度测量、面积测量等分析命令，用于评估模型尺寸或者形状。

包括移动、旋转、缩放、镜像等编辑命令，用于修改模型形状或者位置。

选择操作包括单选、框选、全选等操作，用于选择对象进行编辑或者分析。

文件操作包括新建文件、打开文件、保视图操作UG 软件基本操作03模具编程设计前期准备分析产品结构确定分型面设计浇注系统设计冷却系统模具结构分析与设计加工工艺规划确定加工设备根据模具的结构和尺寸，选择合适的加工设备，如铣床、磨床、电火花等。

制定加工流程根据模具的结构和加工要求，制定合理的加工流程，包括粗加工、半精加工、精加工等阶段。

选择切削参数根据加工设备和刀具的性能，以及模具的材料和硬度等因素，选择合适的切削参数，如切削速度、进给量、切削深度等。

刀具选择与参数设置选择合适刀具设置刀具参数优化切削条件04UG模具编程设计实战分型面设计原则分型面设计应遵循产品形状、脱模方向、加工精度等原则，确保模具顺利脱模并满足产品精度要求。

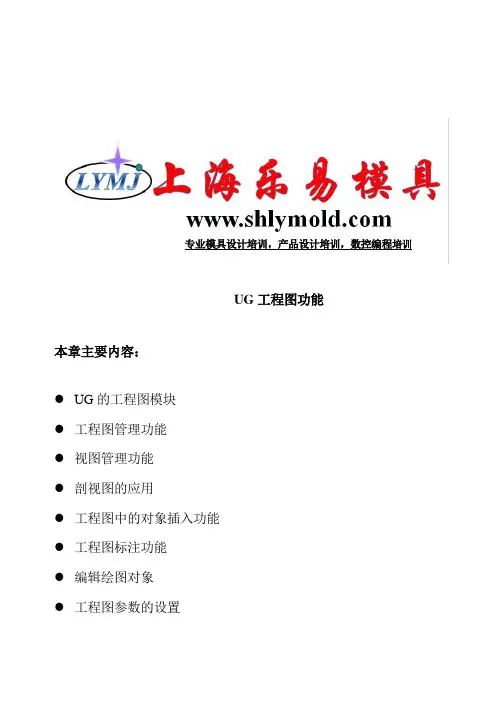

专业模具设计培训，产品设计培训，数控编程培训UG工程图功能本章主要内容：●UG的工程图模块●工程图管理功能●视图管理功能●剖视图的应用●工程图中的对象插入功能●工程图标注功能●编辑绘图对象●工程图参数的设置●工程图的其他功能●本章实例6.1 UG的工程图模块利用UG的Modeling（实体建模）功能创建的零件和装配模型，可以引用到UG的Drafting（工程图）功能中，快速的生成二维工程图。

由于UG的Drafting功能是基于创建三维实体模型的二维投影所得到的二维工程图，因此，工程图与三维实体模型是完全关联的，实体模型的尺寸、形状和位置的任何改变，都会引起二维工程图作出时时变化。

当用户在UG主菜单条中选择了【Application】→【Drafting】菜单命令后，系统就进入了工程图功能模块，并出现工程图设计界面。

工程图设计界面与实体建模设计工作界面相比，在主菜单条上增加了如图6-1所示的Drawing下拉菜单项。

另外，主界面上还会增加Drawing Layout（工程图布局）、Drafting Annotation（工程图标注）、Drafting Preference（工程图参数）及Dimension（尺寸标注）三个工具栏，它们如图6-2所示。

应用这些菜单命令和工具栏图标可以快速建立和编辑二维工程图。

图6-1 Drawing下拉菜单图6-2 Drawing Layout、Drafting Annotation、Drafting Preference、Dimension工具栏6.2 工程图管理功能在UG环境中，任何一个三维模型，都可以通过不同的投影方法、不同的图样尺寸和不同的比例建立多样的二维工程图。

工程图管理功能包括了新建工程图（New）、打开工程图（Open）、删除工程图（Delete）和编辑工程图（Edit）这几个基本功能。

图6-1的Drawing下拉菜单中上部四个选项和Drawing Layout工具栏中前四个图标分别对应于这四种工程图的管理功能，下面分别进行介绍。

UG冲压模具设计教程1. 前言UG（Unigraphics）是一款功能强大的三维建模软件，广泛应用于冲压模具设计。

本教程将介绍UG软件在冲压模具设计中的基本操作和常用功能，帮助初学者快速入门。

2. UG软件介绍UG是由美国UGS公司开发的三维CAD软件，具有丰富的功能和用户友好的界面。

它在冲压模具设计中有着广泛的应用，能够帮助设计师快速完成模具设计工作。

3. UG冲压模具设计流程冲压模具设计一般包括以下几个步骤：步骤1：导入零件文件首先，我们需要导入待设计模具的相关零件文件。

UG软件支持多种文件格式的导入，如STEP、IGES等。

导入后，可以对零件进行浏览、编辑和分析。

步骤2：制定设计方案根据冲压零件的形状和要求，设计师需要制定合适的模具设计方案。

这包括模具类型、模具结构和材料选择等。

步骤3：创建模具组件在UG软件中，可以通过建立装配体和零件来创建模具组件。

对于冲压模具设计，通常需要设计上模、下模和导向装置等组件。

每个组件可以在3D空间中进行定位和调整。

步骤4：添加模具特征在模具组件上，设计师需要添加一些特征，如孔、凹槽、平台等。

这些特征可以使用UG软件提供的各种工具进行创建和编辑。

步骤5：模具装配完成模具组件的设计后，需要将它们进行装配。

UG软件提供了装配模块，可以将不同组件进行对位和组装。

步骤6：模具分析在设计完成后，可以利用UG软件进行模具的分析。

这包括模具的强度分析、运动模拟等，以确保模具的稳定性和性能。

步骤7：生成图纸最后，设计师可以利用UG软件生成模具的制图文件。

这些文件包括零件图、装配图和工程图等，可以用于制造和装配过程中的参考。

4. UG冲压模具设计的注意事项在进行UG冲压模具设计时，需要注意以下几点：•熟练掌握UG软件的基本操作，包括模型创建、编辑和装配等功能。

•了解冲压工艺和模具制造技术，以便设计出合理的模具方案。

•注意模具组件的设计精度和装配精度，避免出现尺寸和位置偏差。

•在进行模具分析时，要充分考虑材料的强度和使用条件，以保证模具的稳定性和寿命。

冲压模具设计全套步骤和流程总算是弄明白了
1.确定冲压件的材料和尺寸：首先需要确定冲压件的材料和尺寸，这是冲压模具设计的基础。

2.分析冲压件的形状和结构：根据冲压件的形状和结构，分析其制作工艺和成形特点，为模具设计提供依据。

3.制定冲压工艺路线：确定冲压工艺路线，包括冲孔、切割、压弯等工艺步骤，以及每个工艺步骤的工艺参数。

4.进行模具结构设计：根据冲压件的形状和结构，设计模具的结构，并确定需要使用的模具类型，如冲模、模座、下模等。

5.进行模具分解：根据模具结构设计，进行模具的分解，确定每个零部件的形状和尺寸，以及相互之间的装配关系。

6.进行零件加工制造：根据模具分解结果，进行零部件的加工制造，包括铣削、切割、钻孔、磨削等。

7.进行模具装配：将零部件进行装配，形成完整的模具结构。

8.进行模具试模：使用已装配好的模具进行试模，测试冲压件的成形效果，包括尺寸和形状的准确度，以及工艺参数的合理性。

9.进行模具调整：根据试模结果，对模具进行调整，以改善冲压件的成形效果。

10.进行模具维护和保养：对模具进行维护和保养，保持模具的工作状态和工作性能，延长模具的使用寿命。

以上就是冲压模具设计的全套步骤和流程。

冲压模具设计需要考虑多个方面的因素，包括冲压件的形状和结构、冲压工艺路线、模具结构和装配、模具试模和调整等，通过合理的设计和精确的加工制造，能够提高冲压工艺的质量和效率。
