太阳能路灯说明书

太阳能太阳能路灯控制器功能说明书路灯控制器功能说明书一,概述太阳能路灯控制器适用于太阳能控制供电系统,尤其适用于独立太阳能路灯系统.控制器能够把太阳能最大限度的提取并存储.包含以下控制功能 :特点如下:1. 提供太阳能输入最大功率跟踪通道 (独立控制)。

. 1路2. 提供光控输出通道 (分时复用端口)。

1路3. 提供时控输出通道 (分时复用端口)。

1路4. 太阳能输入通道反接，反充保护。

5. 输出通道限流，短路保护(包含光控输出,时控输出)。

6. 电池输入反接保护(持续反接不损坏)。

7. 支持24V ，12V 太阳能输入路灯系统，内部自动识别，自动控制。

二,输入输出输入输出接口接口[24V+ 24V-]--------- 电池输入端;电池电压等级：当使用12V 等级太阳能板电池，此端接12V 电池；当使用24V 等级太阳能板电池，此端接12V 电池；[SAR+ SAR-]---------太阳能电压输入端; 输入电压<50V ,输入电流分别对应10A额定输入；20A 额定输入；30A 额定输入。

[OUT- OUT+]---------光控时控复用输出端,输出电流限定为：10A 系统： 连续输出电流10A ， 峰值限流到45A 20A 系统： 连续输出电流20A ， 峰值限流到60A 30A 系统： 连续输出电流30A ， 峰值限流到70ASTATUS ---------状态灯:黄灯灭--------电池电压正常黄灯亮--------电池电压过压黄灯闪亮--------电池电压欠压OUT --------------输出指示灯红灯亮--------光控或时控输出端有输出红灯灭--------输出端关闭ENERGY---------太阳能输入充电指示绿灯闪亮---正在对电池充电绿灯---------电池不充电TIME--------------时控输出定时调整端子有4个拨码开关端子,从左到右对应时间为 8小时,4小时,2小时,1小时; 若多组同时拨到ON 状态,得到的时间是他们对应时间的相加.所以最长定时为15小时,最短1小时注意 :当此拨码开关全OFF 时,表示进入表示进入初始初始初始输出时间输出时间输出时间调试模式调试模式,配合2个指示灯状态来校准状态来校准初始输出初始输出初始输出时间。

太阳能路灯/庭院灯安装使用说明书承蒙选购本公司的产品，为了您和他人的安全及灯具的使用寿命，请在使用前仔细阅读本说明书并妥善保管！严格按照说明书要求安装使用。

否则系统无法正常工作或缩短使用寿命。

因用户使用不当造成太阳能灯简图大弭能电池鞭光源灯具灯杆控制培.电池的损坏，公司概不负责。

【郑重声明：太阳能灯完全依靠太阳光发电，任何情况下灯必须安装在全天能够接受阳光的地方。

否则因接受不到阳光而引起的质量问题公司概不负责。

】安装、使用注意事项：太阳能组件：安装时太阳能电池板必须朝正午太阳方向。

安装组件时尽量轻拿轻放，严禁碰撞、敲击，以免损坏；存放时间长的，应清理灰尘后安装。

太阳能电池板前不能有高大建筑物或树木等遮蔽阳光；选者无遮蔽阳光的地方安装。

所有螺钉接线柱等均应按标准拧紧，不能有松动晃动现象。

应定期检查螺丝情况。

太阳能电池板应定期清理灰尘。

雪天生成积雪的必须及时清理积雪。

电池：电池安装必须认清正负及，严禁反接。

安装前应做接线柱放腐蚀处理，连接点焊接或螺丝必须按规定紧固。

蓄电池仓周围要用做保温处理，冬季应尽量保证蓄电池有一个良好的工作温度；地下蓄电池仓要密封好以防进水，通风管（出线管）应畅通无阻，保持蓄电池仓内通风、干燥。

夏季如果浸水，一定打开检查，清理接线装置，每半年定期检查电池是否有极柱腐蚀现象，有的清理。

有条件的可以进行电池维护。

维修打开检修门时严禁在门口吸烟或点火，因蓄电池使用时排出少量氢气，如见明火可能会发生危险。

光源安装光源时一定分清标识。

太阳能灯使用的光源一般为直流12V或24V电压，安装时必须分清电压与功率，必须使用匹配好的光源。

因光源功率不同，照明时间不同，接线时必须严格按照相应的接线示意图接线；维修或更换光源时，型号、功率必须与原厂配置相同，严禁更换与出厂配置不同功率、型号的光源，或随意调整照明时间；因每一个照明系统都是一个独立的工作单元，开关灯时间稍有差异属正常现象。

双路控制的要分清光源功率，不要混接，否则蓄电池长期过放电而造成损坏；更换光源时一定注意光源的大小，不能更换功率型号不同的产品。

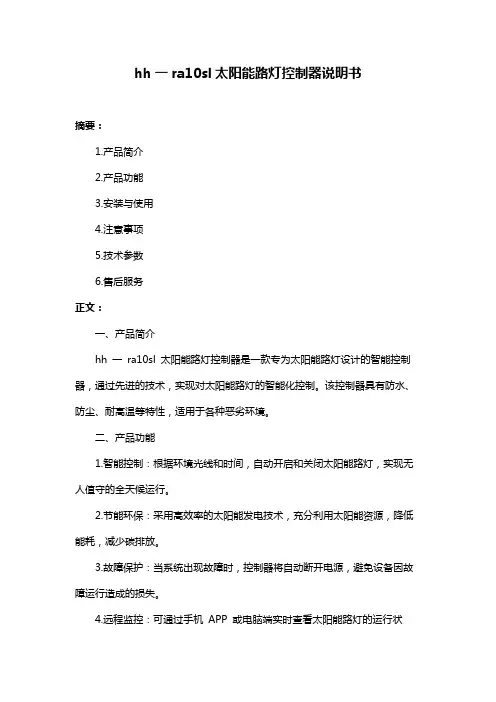

hh一ra10sl太阳能路灯控制器说明书摘要：1.产品简介2.产品功能3.安装与使用4.注意事项5.技术参数6.售后服务正文：一、产品简介hh 一ra10sl 太阳能路灯控制器是一款专为太阳能路灯设计的智能控制器，通过先进的技术，实现对太阳能路灯的智能化控制。

该控制器具有防水、防尘、耐高温等特性，适用于各种恶劣环境。

二、产品功能1.智能控制：根据环境光线和时间，自动开启和关闭太阳能路灯，实现无人值守的全天候运行。

2.节能环保：采用高效率的太阳能发电技术，充分利用太阳能资源，降低能耗，减少碳排放。

3.故障保护：当系统出现故障时，控制器将自动断开电源，避免设备因故障运行造成的损失。

4.远程监控：可通过手机APP 或电脑端实时查看太阳能路灯的运行状态，实现远程监控与管理。

三、安装与使用1.安装位置：应选择光照充足、通风良好的地方，避免安装在潮湿、高温、易受腐蚀的环境中。

2.连接线路：将太阳能电池板、蓄电池、LED 路灯等设备与控制器正确连接，注意正负极不要接反。

3.参数设置：通过手机APP 或电脑端设置控制器的工作模式、时间等参数。

四、注意事项1.安装前，请仔细阅读产品说明书，确保正确安装和使用。

2.不要在雨天或潮湿环境中操作控制器，以免损坏设备。

3.控制器非专业人员不得拆卸，以免造成设备损坏。

五、技术参数1.输入电压：DC12V2.输出电流：10A3.工作温度：-20℃~+60℃4.储存温度：-30℃~+70℃5.湿度：5%~95%RH六、售后服务本公司对产品提供一年内免费保修服务，如有任何问题，请随时联系我们。

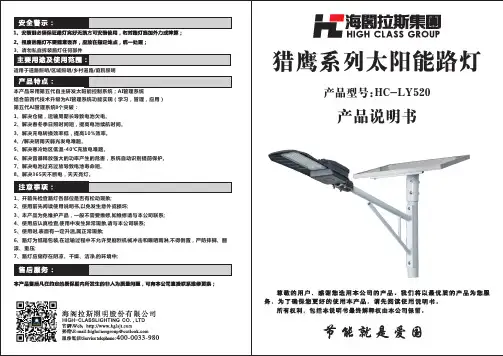

一体化太阳能路灯使用说明书一．一体化太阳能路灯介绍◆一体化设计，集成光源，新型高容量锂电池，太阳能电池组及自动控制器一体化。

◆安装维护便捷，无需安装电缆，无需配备专用灯杆，功能组件模块化设计，安装，维护，更换方便快捷。

◆采用太阳能发电系统，纯绿色能源，取之不尽，用之不竭，环保最佳能源。

◆采用高容量锂离子电池，高能量，使用寿命长，重量轻，绿色环保，不产生任何有害物质。

◆采用LED照明光源，无漫反射效果，具有极高的光照效率，加上独特的二次光学设计，可照射到更广的区域，再次提高光照效率已达到节能目的。

且LED光源具有使用寿命长，发光效率高，光色均匀等优点，也是蓝色环保最佳产品。

◆外壳采用全铝材质，具有质量轻，抗腐蚀，耐磨等特点，保证产品适应潮湿、盐酸环境。

◆控制系统采用工业级元器件制造，适应各种恶劣环境，并保证路灯天天亮。

◆产品图片（长600×宽350×高65）MM。

二、性能参数页脚内容1页脚内容2页脚内容3三、使用说明1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。

在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。

2.太阳能一体化路灯采用长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃时充电效率将会大大的降低，当温度回升后会恢复正常。

在夜晚放电条件为-20~60℃，超出此范围将破坏电池性能，会大大缩短放电时间。

使用本太阳能一体化路灯时请确认当地的极端气温不会超过上述条件。

3.太阳能一体化路灯在充满电后最长的存储期为六个月，如经过长时间的运输或存储，需要及时的进行检查，定期充电并记录，否则将会损坏电池。

4.如果在北半球安装本产品时，尽可能使太阳能板朝向南方，以获取最大的光照能量；如果是在南半球，安装时太阳板朝向北方。

同时需要避开房屋、树木等障碍物的阴影，这会降低太阳能板的发电效率，导致其工作时间被缩短。

太阳能LED路灯说明书目录一、产品介绍 (1)二、工作原理 (1)三、产品构造 (2)四、储存及工作环境 (3)五、LED灯具简介 (3)1、LED路灯技术参数 (3)2、LED路灯产品特点 (3)六、安装说明 (4)1、安装前须知事项 (4)2、安装前准备 (4)3、安装操作流程 (5)4、安装顺序 (8)5、安装要点 (9)6、注意事项 (10)七、故障处理 (11)一、产品介绍随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。

优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。

高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。

太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。

太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。

三、产品构造四、储存及工作环境1、储存要求（1）空气流通，灰尘少；（2）环境温度：-30℃～+60℃；（3）相对湿度低于90%，不易结冰霜；（4）远离腐蚀性物质；（5）如长期闲置，需每月充放电一次。

太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。

本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

太阳能智能充电控制器使用说明书一、主要特点1.使用微处理器和专用控制算法，实现了智能控制。

2.两种负载工作模式：纯光控、常开模式，负载亮灭时间可调。

3.具有放电率修正控制，不同放电率具有不同的终止电压，符合蓄电池固有特性。

4.科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和浮充结合的充电方式，增强了蓄电池的使用寿命；同时具有高精度温度补偿，使充电控制更加精确。

5.参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系统工作更可靠。

6.充电回路采用双MOS串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM模糊控制，使充电效率大幅提高，用电时间大大增加。

7.LED直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的参数设置，用户可以根据不同使用环境设置相应的工作模式。

8.具有过充、过放、过载保护以及独特电子短路保护与防反接保护，所有保护均不损害任何部件，不烧保险；具有TVS防雷保护，无跳线设计，可提高系统的可靠性、耐用性。

9.所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行。

同时使用晶振定时控制，使定时控制更加精确。

10.使用了数字LED显示及设置，一键式操作即可完成所有设置，使用方便直观。

二、系统说明：本控制器专为太阳能直流供电系统、太阳能直流路灯系统、小型太阳能电站系统设计，使用专用电脑芯片实现了智能化控制，所有芯片均采用工业级别，可以在恶劣的环境下使用。

对于具有12V/24V自动识别功能的型号，当控制器初次上电时，系统会进行电压识别，当数。

码管显示“0”时，表示12V 系统，若显示“1”则表示24V 系统。

同时系统具有短路、过载、和独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。

太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。

本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

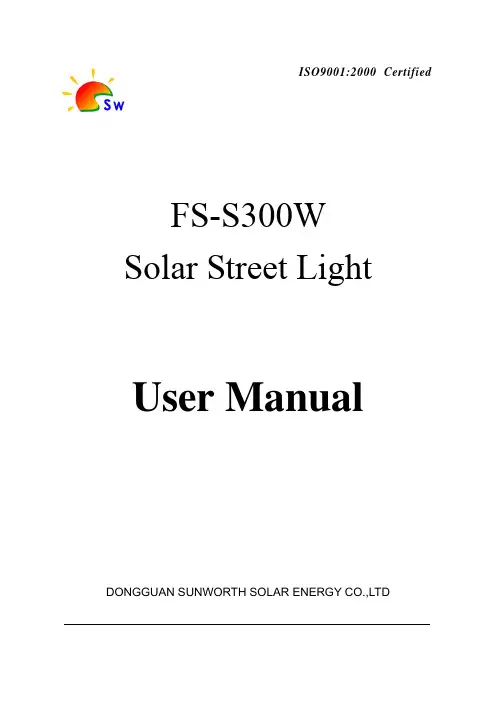

ISO9001:2000 CertifiedFS-S300W Solar Street LightUser Manual DONGGUAN SUNWORTH SOLAR ENERGY CO.,LTD【Contents】I Accessories List (2)II Summary (3)Based on the working principle of Solar Power System, the Solar Street Light is widely applied to provide illumination for roads, social community, park and the like. The Solar Street Light has the advantages of easy installation, stable working, energy saving, and long life-time, and to beautify the city by wire-free, maintenance-free and environmental-free. Nowadays, the green energy source is widely advocated in the whole society. III Working principle (3)Ⅳ、Attention (4)Ⅴ、Installation and Usage (5)5.1、Installation for Lamp (5)5.1.1、Cautions (5)5.1.2、Installation Step (5)5.2、Installation for Solar Panel (6)5.2.1、Attention (6)5.3. Installation of Control Box (8)5.3.1 Cautions: (8)5.3.2 Installation step of Control Box (9)5.4. Solar Street Light Construction Drawing (9)5.5 Diagram of Electrical Connection (9)5.6、Usage (12)5.6.1、 Notice : (12)5.6.2、 Usage (12)Ⅵ Technical Index (12)Ⅷ、System Maintenance (13)1、Forbid opening the door of control box (13)2、Maintenance must be done by trained professional (13)Notes: Thank you for purchasing FS-S series Solar Lights. To ensure the safety of using these products, please peruse the User Manual before installation.I Accessories ListPlease check & ensure all accessories completed before installation.Packing ListItem No. PartSpecification/Model No.Qty Remarks1 SolarPanel FS-PV150W 2 150Wp/36V2 Storage battery100AH/12V 2Maintenance-free,lead-acid3 ControllerCML15-2.1-NL 124V/15A, with UserManual4 Pole 7.5m 15 Arm of Solar Light 1.2m 16 LampHead D10 1 IncludingR ectifier7 Low-power SodiumLamp 55W/24V DC 1Including SwingingRing and Bug-preventedplastic gasket8 Controller Box 500*230*650 1 Including Round Hoop9 Bracket of Solar Panel 7 parts 1 Refer to 5.2.110 Flange of bracket 400*400*370 111 Cable RVV 2.5*2 1 For Solar Panel12 Cable RVV 1.5*2 1 To connect load13 WireBVR 4 3To connect StorageBattery14 Bolts OuterHexagon，M12*259 For flange of bracket 15 Bolts and Nuts Outer Hexagon，M10*30816 Bolts and Nuts Inner Hexagon，M10*251617 Bolts and Nuts Outer Hexagon，M8*20818 Bolts and Nuts Outer Hexagon，M8*30 419 Bolts and Nuts Outer Hexagon，M10*50 4 For Solar Panel Bracket20 Bolts and Nuts Inner Hexagon，M6*2016 For Solar Panel21 Bolts and Nuts Outer Hexagon，M10*558 ForLampArm22 Bolts and Nuts Outer Hexagon，M12*40 4 For Controller Box23 Bolts “+”Head，M3*18 2 ForControllerM6 Inner HexangularWrench 124 Tools (free of charge)M10 Inner HexangularWrench114-17mm Open End Wrenches 1 17-19mm Open End Wrenches 1 Ø25 *500 Fire-retardant Conduit Pipe 2 Vaseline 1Auto-Paint 125 Materials (free ofcharge) Nylon Strapping 1II SummaryBased on the working principle of Solar Power System, the Solar Street Light is widely applied to provide illumination for roads, social community, park and the like. The Solar Street Light has the advantages of easy installation, stable working, energy saving, and long life-time, and to beautify the city by wire-free, maintenance-free and environmental-free. Nowadays, the green energy source is widely advocated in the whole society.III Working principleSolar Street Light is mainly composed of solar panel, controller, storage battery, lamp,and pole(please refer to the illustration 1).Illustration 1: Solar street light systemWorking principle: As illustration 1, solar panel converts ray energy to DC power and stores the power into battery via controller in daytime. At dusk, the load terminal of Controller will open automatically and the storage battery could supply power for Light during the set-up time period, and could be turned off while the time is up. Namely to charge in daytime and discharge in nighttime, and the Solar Street Light works everyday in cycles.Ⅳ、AttentionPlease read this User Manual carefully before using this Solar Street Light and keep this manual well.WarningPlease operate this products by professional personsz It is dangerous if operate incorrectlyDo not contact electricity while install,operate,set-up and maintain.z It could generate DC power when the Solar Panel with irradiation of sunshineor lamp-houses.z Please wear a pair of glove when check or maintain ,otherwise maybe get an electric shock when touch the solar panel or battery conductorz Please disconnect the input power supply when install or maintain in order to avoid getting an electric shock as the ballast output is high voltage electricity.z Please reserve ,move carefullyz The reservation environment temperature should be -20℃～50℃， relative humidity under 90% without bead;Isolate the erosive gas and liquid.z Please charge the battery termly which do not be used usually.z Please move carefully and avoid missing the accessories.z Please do not use this product for lighting at the place of high reliability requested.z It may happen life accident if the power output stability effected by weather.Ⅴ、Installation and Usage5.1、Installation for Lamp5.1.1、CautionsAttention as below:¾Suit the limitations of criterions and standards¾Suit the environment and climate¾Should be installed by professional designer and operator¾Pay attention to the security when install the Lamp Pole.¾Do not scrape the insulation layer and drag the cables¾Do not put the cables into the lamp arms and gaps¾Please make sure the pole is upright and stable , do not be loose and lean5.1.2、Installation Step1、Please put the solar panel cable and the loaded equipment cable into the pipe of the lamp pole and tie in order to avoid sliding when hanging2、Please put the lamp pole cable hole and the lamp arm cable hole in a line before screwing the arm lamp3、Please adjust the arm direction before screw the lamp pole into the ground4、Please check the screw fastness of the r ectifier, Lamp Tube Swinging Ring and Reflector before installing the lamp head5、Please adjust the lamp irradiation direction first and then screw the Lamp Head stably.6、Please put the bug prevented plastic gasket into the rump of lamp and inset the lamp tube into the lamp holder.7、Please pay attention to the r ectifier anode and cathode.Remark: May install the Lamp ,Solar Panel and Controller Box on the ground then hang up the lamp pole and adjust the bracket direction according to the spot status ,but please pay attention to protect the solar panel ,chimney and the glassware etc5.2、Installation for Solar Panel5.2.1、AttentionPlease pay attention as below¾Please cover the surface of the solar panel before installing because it could generate the electricity if the solar panel exposed in sunshine¾Do not touch the terminal of solar panel otherwise may get an electric shock¾Do not hurt the solar panel back¾Do not stand on the solar panel¾Do not mess the junction wires of solar panel in the gap of bracket and lamp pole.¾ 5.2.1、Installation Step for Solar PanelPlease install the solar panel bracket as below like Illustration 2 before installing the solar panelPic.2 Assembly Drawing of solar panel mounting bracketPart code Name Spec.QtyUnitRemark1 Flange of bracket 400×400×370 1 Pcs2 Crossbeam “匚”type×1180（L） 2 Pcs3 Cross mountingpicul“口”type×1384（L） 4Pcs4 Supportinggirder “∟”type×1180（L） 2 Pcs 5 Frontsupport “∟”type×640（L） 2 Pcs 6 Backsupport “∟”type×750（L） 2 Pcs 7 Supportingarm Ø48×470 2 Pcs 8 Supporting stand - 2 Pcsbase9 Pole - 1 Pcs10 Round hoop ofsupporting standbase- 2Pcs11 Bolts OuterHexagon，M12*259 PcsConnect1&912 Bolts and Nuts Outer Hexagon，M10*308SetConnect 2&113 Bolts and Nuts Inner Hexagon，M10*2516SetConnect 3&2,414 Bolts and Nuts Outer Hexagon，M8*208 SetConnect5,6&4,815 Bolts and Nuts Outer Hexagon，M10*504SetConnect 716 Bolts and Nuts Outer Hexagon，M8*30 4 SetConnect8&10 17 Bolts and Nuts Inner Hexagon，M6*2016 Set Fix solar panel Solar panel mounting bracket assembly step:1. First, lie down the pole on the ground, use M10*30 and M10*25 bolts and nuts fix well part code#1/2/3/4(match the part code in the drawing) on the top of the pole.2. Let the cable of solar panel go through the flange of bracket.3. Adjust the incline direction of bracket, face to the right south, use M12*25 bolt fix well the flange of bracket.4. Then install part code #5/6/7/8/10(match the part code in the drawing)5. Screw well all the bolts and nuts on the bracket.6. Open the junction box of solar panel before install solar panel.7. Install solar panel with M6*20 bolts (add one flat gasket on upper and lower surfaces),please set the junction box direction of two 150W solar panels on the same side.8. Connect the cable to solar panel, please take note of the “+””_”polarity in right connection, same color of the wire should be the same polarity (see 5, 4)9. Close the cover of junction box, tidy up and enlace the cables.5.3. Installation of Control Box5.3.1 Cautions:Since the controller and battery will be placed in Controller Box, please pay attention to the following items when install:¾Prevent the short circuit of battery connection. Do not converse connections.¾Be careful do not damage the battery when open the Control Box, do not draw the battery’s terminals.¾Fast connection of controller and battery, keep clean on the connection areas.¾Connect batteries first, then connect solar panel and loads.¾When connect batteries, please connect the battery in series first, then connect to controller, finally connect to the terminals of batteries.5.3.2 Installation step of Control Box1. Install Control Box on the platform of lamp pole with round hoop.2. Put batteries into Control Box, place terminals on the out side.3. Install controller, wipe up the terminals of batteries to be metal brightness, connect cables according to drawing 3(pay attention to “+””_” polarity.)4. Daub anticorrosive Vaseline on the terminals of batteries.5. Install shelf bar of batteries.5.4. Solar Street Light Construction DrawingAfter finish above installation steps, the whole construction is as drawing 45.5 Diagram of Electrical ConnectionThis model of solar street light uses 2pcs of 36V/175W solar panel in parallel connection to form 36V/300W PV array. Use 2pcs of 12v/100Ah battery in series connection to form 24V/100AH battery bank. Electrical connection diagram is as drawing 3.Battery 1Battery 2 Drawing 4 electrical connection diagramDrawing 4 construction drawing of solar street lightPart code Namepanel1 Solar2 Mounting bracket of solar panelarm3 Lamp4 Lampshade5 ControlBox6 Pole5.6、Usage5.6.1、 Notice :¾Don’t open the cover of junction box in order to avoid electric shock.¾Don’t touch PV panel avoid scald¾Don’t take apart or reassemble battery array¾Don’t connect load to battery array for long time¾Don’t open electric control box avoid any damage of inside component.5.6.2、 UsageDetail refer to controller manualⅥ Technical IndexHeight: 7.5mPV panel：300Wp/36VBattery: 24V100AhController: 24V15ALight source：55WV oltage：DC24VSwitch lux ：<40LuxWorking temperature： –20℃– +65℃Defend grade: IP 55Wind-throw resistance 120Km/hⅦ、Malfunction or Solution1、First time to usage , battery array should be continuous charged above two sunny days.2、In continuous rainy days, it is normal if solar light may not operate.4、Solar Street light only start to operate when the ray is weak in the evening. It is normalthat solar light will not operate when the ray is strong.5、No output, please check whether any loose of load cable5、When the battery array Can not be charged , please check the connection of all cables in battery and PV panel.6、Other malfunction or solution detail refer to this solar street controller manual7、Solar light still can not operate if you try all the above solutions. Please contact us immediatelyⅧ、System Maintenance1、Forbid opening the door of control box .2、Maintenance must be done by trained professional.3、Professional should check system status regularly and should keep well of the operation record.4、If any failure, professional should solve problem and fill maintenance record.5、Control box inside should keep good ventilation and cleanness. Well done of Rat proof, prevention of burglary and fire proof, dust proof.6、Professional maintains system regularly as per the following item and write down record. If local environment is bad, maintenance should be high frequency than normal. Maintenance item Time Check any broken falling object after windstorm disasterCheck PV Panel Annually Check any corrosion or loose of bracket Annually Check inside cleanness of controller box; please keep clean if it isdirty.Semiannually Check any loose of the connection of all cables Annually When float charging, check total voltage, single voltage, andsurfaceSemiannually Check any loose of connection for battery and controller Annuallykeep clean on the surface of PV panel According to situation7、Maintenance for battery array. Detail refer to battery array manual8、Please contact us immediately if any failure out of your control .Thanks to your commentsDisclaimer1. This product is suitable for the area with 2000 hours solar radiation per year.2. The product has different performance in different area or seasons.3. Cause any damage or accident under any unusual condition, we do not undertake the responsibility.4. The right of final interpretation belongs to Dongguan Sun Worth Solar Energy Co., Ltd.。
