断裂力学知识点概要

材料的断裂力学分析在材料科学和工程领域中，断裂力学是一门研究材料在外力作用下如何发生破坏的学科。

通过断裂力学的分析，我们可以了解材料在正常使用条件下的破坏原因，以及如何提高材料的断裂韧性和强度。

本文将对材料的断裂力学进行详细分析。

1. 断裂力学的基本概念在了解材料的断裂力学之前，我们需要了解几个基本概念。

1.1 断裂断裂是指材料在外部应力作用下发生破坏、分离的过程。

断裂可以分为韧性断裂和脆性断裂两种类型。

韧性断裂是指材料在破坏之前会出现塑性变形，具有一定的延展性；而脆性断裂是指材料在外力作用下迅速发生破坏而不发生明显的塑性变形。

1.2 断裂韧性断裂韧性是指材料抵抗断裂破坏的能力。

一个具有高断裂韧性的材料可以在外力作用下发生一定程度的塑性变形，从而使其拉伸长度增加。

1.3 断裂强度断裂强度是指材料在破坏前能够承受的最大应力。

断裂强度可以通过拉伸实验等方式进行测定。

2. 断裂力学的分析方法断裂力学的分析方法主要有线弹性断裂力学和非线弹性断裂力学两种。

2.1 线弹性断裂力学线弹性断裂力学假设材料在破坏前的行为是线弹性的，并且材料的破坏是由于应力达到了一定的临界值所引起的。

在线弹性断裂力学中，断裂过程可以通过应力强度因子和断裂韧性来描述。

2.2 非线弹性断裂力学非线弹性断裂力学考虑了材料在破坏前的非线性行为，如塑性变形、蠕变等。

非线弹性断裂力学可以更准确地预测材料的破坏行为，但其计算复杂度较高。

3. 断裂力学的应用断裂力学在材料科学和工程中具有广泛的应用。

3.1 破坏分析通过断裂力学的分析，我们可以确定材料在受力状态下的破坏原因，从而改进材料的设计和制备工艺。

例如，在航空航天领域，对材料的断裂力学进行精确分析可以提高飞行器的安全性和可靠性。

3.2 材料评估通过断裂力学的测试和分析，我们可以评估材料的断裂韧性和强度，为材料的选择和应用提供依据。

这对于许多行业来说是至关重要的，如汽车制造、建筑工程等。

3.3 研发新材料断裂力学的理论和实验研究对于开发新的高性能材料具有重要意义。

断裂力学学习报告姓名：zx 学号：xxxxxxxx一、绪论（1）传统强度理论是在假定材料无缺陷、无裂纹的情况下建立起来的，认为只要满足r []σσ≤，材料将处于安全状态。

其中：[]σ——用安全系数除失效应力得到的许用应力;r σ——为相当应力，它是三个主力学按照一定顺序组合而成的，按照从第一强度理论到第四强度强度理论的顺序，相应的应力分别为1121233134()r r r r σσσσμσσσσσσ==-+=-=但是许多事实表明，材料受应力远小于设计应力，材料仍然被破坏。

使许多力学工作者迷惑不解，于是投入对其研究，最终发现所有材料并不是理想的，材料中含有大大小小、种类各异的裂纹，于是产生了对裂纹地研究。

断裂力学从客观存在裂纹出发，把构件看成连续和和间断的统一体，从而形成了这门新兴的强度学科。

（2）断裂力学的任务是：1. 研究裂纹体的应力场、应变场与位移场，，寻找控制材料开裂的物理参量;2. 研究材料抵抗裂纹扩展的能力——韧性指标的变化规律，确定其数值与及测定方法;3. 建立裂纹扩展的临界条件——断裂准则;4. 含裂纹的各种几何构件在不同荷载作用下，控制材料开裂的物理参量的计算。

（3）断裂力学的研究方法是：假设裂纹已经存在，从弹性力学或弹塑性力学的基本方程出发，把裂纹当作边界条件，考察裂纹顶端的应力场、应变场和位移场，设法建立这些场与控制断裂的物理参量的关系和裂纹尖端附近的局部断裂条件。

（4）断裂力学的几个基本概念：根据裂纹受力情况，裂纹可以分为三种基本类型：1. 张开型(I 型)裂纹受垂直于裂纹面的拉应力作用,裂纹上下两表面相对张开,如上图a 所示;2. 滑开型(II 型),又称平面内剪切型裂纹受平行于裂纹面而垂直于裂纹前缘OO ’的剪应力作用,裂纹上下两表面沿x 轴相对滑开,如上图b 所示;3. 撕开型(III 型),又称出平面剪切型或反平面剪切型裂纹受既平行于裂纹面又平行于裂纹前缘的剪应力作用,裂纹上下两表面沿z 轴相对错开,如上图c 所示.上述三种裂纹中I 型最为危险.而我们主要也是研究I 型裂纹,因为只要确定了I 型裂纹是安全的,则其它两种裂纹也是安全的。

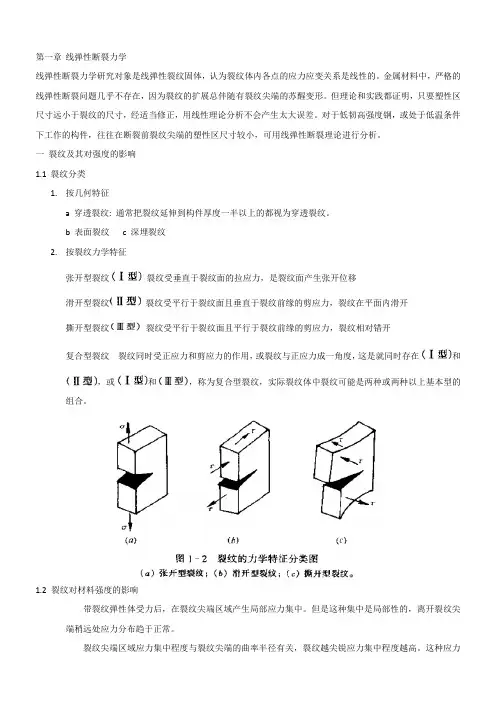

第一章线弹性断裂力学线弹性断裂力学研究对象是线弹性裂纹固体，认为裂纹体内各点的应力应变关系是线性的。

金属材料中，严格的线弹性断裂问题几乎不存在，因为裂纹的扩展总伴随有裂纹尖端的苏醒变形。

但理论和实践都证明，只要塑性区尺寸远小于裂纹的尺寸，经适当修正，用线性理论分析不会产生太大误差。

对于低韧高强度钢，或处于低温条件下工作的构件，往往在断裂前裂纹尖端的塑性区尺寸较小，可用线弹性断裂理论进行分析。

一裂纹及其对强度的影响1.1裂纹分类1.按几何特征a 穿透裂纹: 通常把裂纹延伸到构件厚度一半以上的都视为穿透裂纹。

b 表面裂纹c 深埋裂纹2.按裂纹力学特征张开型裂纹裂纹受垂直于裂纹面的拉应力，是裂纹面产生张开位移滑开型裂纹裂纹受平行于裂纹面且垂直于裂纹前缘的剪应力，裂纹在平面内滑开撕开型裂纹裂纹受平行于裂纹面且平行于裂纹前缘的剪应力，裂纹相对错开复合型裂纹裂纹同时受正应力和剪应力的作用，或裂纹与正应力成一角度，这是就同时存在和，或和，称为复合型裂纹，实际裂纹体中裂纹可能是两种或两种以上基本型的组合。

1.2 裂纹对材料强度的影响带裂纹弹性体受力后，在裂纹尖端区域产生局部应力集中。

但是这种集中是局部性的，离开裂纹尖端稍远处应力分布趋于正常。

裂纹尖端区域应力集中程度与裂纹尖端的曲率半径有关，裂纹越尖锐应力集中程度越高。

这种应力集中必然导致材料的实际断裂强度远低于材料理论断裂强度。

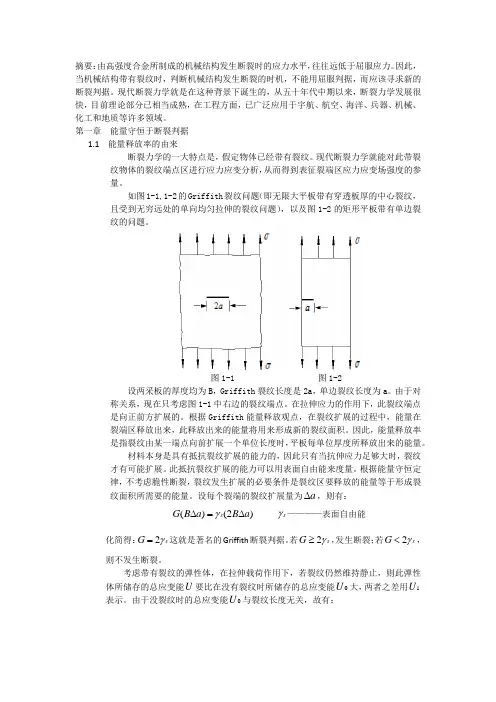

二、能量释放率理论2.1 格瑞菲斯理论（Griffith）二十世纪二十年代初，英国学者Griffith最先应用能量法对玻璃、陶瓷等脆性材料进行了断裂分析，成功解释了“为什么玻璃等材料的实际断裂强度比用分子结构理论所预期的强度低得多”的问题。

Griffith研究如图厚度为t的薄平板。

两端施加均不载荷，处于平行状态并固定两端，构成能量封闭系统，板内总应变能为U0，板内开一长为2a的贯穿裂纹，裂纹处形成上下两个自由表面，作用在两表面的拉应力消失，同时两表面产生张开位移，拉应力做负功，使应变能减小到U0-U。

结构可靠性评价及失效分析第12讲断裂力学培训讲义1、概述1.1载荷的分类与破坏形式结构承受载荷的性质（拉、压、扭转、剪切）、大小、方向、作用位置中一项或多项不断变化（疲劳）或变化过大、过速（冲击）的情况都属于动载。

疲劳是结构失效的基本形式，约占结构失效总量的80～90％。

冲击载荷容易造成结构的脆性破坏。

造成脆性破坏，或加速疲劳破坏的原因可能是结构形式不佳（如应力集中严重）或结构工作环境的恶化（如环境温度变得过低，使材料材质变脆；或环境介质腐蚀性强，使结构缺陷加深增大）等。

疲劳破坏和脆性破坏都属于低应力破坏，发生破坏时的工作应力可能只有结构材料屈服极限的1／2，1／5，1／10，甚至没有外载荷。

例如，历史上曾经发生的破坏事件：海面上本来风平浪静，船舶却突然开裂破坏；火车尚未到达大桥，大桥却突然先行倒塌。

人类已经为突发性的低应力破坏付出了太多、太沉重的代价。

科研工作者为研究低应力破坏的机理、规律、预防措施等，做出了巨大贡献，我们应当认真学习研究这些知识，预防低应力破坏事件的发生。

1.2结构脆性断裂的特点⑴名义工作应力低: 只有材料s的1／3～1／10，甚至外载荷等于零（如图1宽板焊接接头的实验结果）。

⑵断裂之前无明显塑性变形，无征兆，突发断裂。

⑶低应力脆性破坏多发生在低温阴冷的时刻。

以上三个特点，让人猝不及防，容易造成严重危害。

⑷ 发生低应力脆性断裂的结构内，多半存在着较大的内应力，有较高的内能。

⑸ 发生低应力脆性断裂的结构上，必有裂源或应力集中点存在。

脆性断裂对缺陷和应力集中很敏感。

后两个特点，反映了低应力脆性断裂的必然性，并非无缘无故发生。

1.3结构发生脆性断裂的原因和条件（金属结构脆性断裂的能量理论）固体内部的裂纹和缺陷，导致其发生低应力脆性断裂。

使材料的实际断裂强度只有其理论强度的1／10 ～ 1／1000。

对这一现象作如下分析：⑴ 一个L B ⋅⋅δ的微裂纹体（图2），1=δ，在平均力F 的作用下，伸长了L ∆长，两端固定起来（相当于被均匀拉伸的弹性体的一个局部）。

材料力学断裂力学知识点总结材料力学是研究材料的力学性质和变形行为的学科，而断裂力学则是其中的重要分支。

断裂力学主要研究材料在外界作用下的破坏过程和断裂特性，对于了解材料的强度、可靠性和耐久性具有重要意义。

本文将对材料力学断裂力学的主要知识点进行总结。

1. 断裂力学基础概念1.1 断裂断裂是材料由于内外力作用下发生破裂的现象。

断裂过程包括初期损伤、裂纹扩展和断裂破坏三个阶段。

1.2 断裂韧性断裂韧性是材料在断裂过程中所吸收的能量的量度。

韧性高的材料能够在断裂前吸收大量能量，具有较好的抗断裂能力。

1.3 断裂强度断裂强度是材料在断裂破坏前所能承受的最大拉应力，是衡量材料抗断裂性能的重要指标。

2. 断裂模式2.1 纯拉伸断裂纯拉伸断裂是指材料在纯拉伸作用下破裂的模式。

在该模式下，裂纹往往呈现沿拉伸方向延伸的条状。

2.2 剪切断裂剪切断裂是指材料在剪切载荷作用下破裂的模式。

在该模式下，裂纹往往呈现锯齿状。

2.3 压缩断裂压缩断裂是指材料在压缩载荷作用下破裂的模式。

在该模式下，裂纹多呈现垂直于压缩方向的半环形状。

3. 断裂韧性的评价方法3.1 线性弹性断裂力学线性弹性断裂力学是最早用于断裂韧性评价的方法，其基本假设为材料在破裂前仍满足线性弹性行为。

3.2 弹塑性断裂力学弹塑性断裂力学是考虑了材料的塑性行为。

该方法应用广泛，能较好地描述材料的耐久性和断裂韧性。

3.3 细观断裂力学细观断裂力学是以材料微观层面的裂纹损伤为基础的断裂力学模型，通过对材料中裂纹数量和尺寸的分析，预测材料的断裂韧性。

4. 断裂的影响因素4.1 材料性质材料的力学性质直接影响了其断裂行为，例如强度、韧性、硬度等。

4.2 外界加载条件外界加载条件如载荷类型、载荷大小和加载速率等都会对材料的断裂行为产生重要影响。

4.3 温度和湿度温度和湿度的变化能够引起材料的热膨胀和水分吸附，进而影响材料的断裂性能。

5. 断裂力学应用5.1 材料设计通过对材料的断裂性能研究，可以为材料设计提供依据，提高材料在特定工况下的抗断裂能力。

断裂力学基础与材料破坏分析断裂力学是研究材料在外力作用下发生断裂行为的一门学科。

它的研究对象主要包括裂纹、断裂过程和断裂力学参数等。

研究断裂力学有助于提高材料的安全性和可靠性，从而应用于各个领域。

一、断裂力学的基础知识1. 裂纹的基本特征在研究断裂力学之前，需要了解裂纹的基本特征。

裂纹是材料内部或表面的一种损伤形态，它具有长度、深度和形状等特征。

裂纹不仅会导致材料强度的降低，还可能引发材料的维持性能。

2. 断裂过程断裂过程是指材料在受到外力的作用下，从初始损伤演化至完全断裂的过程。

这个过程包括裂纹的扩展、传播和相互作用等。

断裂过程的研究可以帮助我们更好地理解材料的断裂机制，从而提出相应的预防措施。

3. 断裂力学参数在断裂力学的研究中，有一些重要的参数需要考虑。

例如，应力强度因子K、能量释放速率G和断裂韧度KIC等。

这些参数可以用来描述材料在断裂过程中的机械行为，有助于评估材料的破坏性能。

二、常见的断裂模式1. 脆性断裂脆性断裂是指材料在受到外力作用下，很快发生断裂的现象。

这种断裂模式下，裂纹的扩展速度很快，材料强度急剧下降。

典型的脆性断裂材料有玻璃、陶瓷等。

2. 延性断裂延性断裂是指材料在受到外力作用下，裂纹的扩展速度较慢，材料具有一定的变形能力。

延性断裂发生前，材料通常会有一定程度的塑性变形。

常见的延性断裂材料有金属、塑料等。

三、材料破坏分析1. 断裂韧度的评估断裂韧度是评估材料破坏能力的重要参数之一。

它可以通过实验测试或数值模拟的方法来获得。

评估材料的断裂韧度可以帮助我们了解材料的断裂行为，为设计和选择材料提供参考。

2. 断裂准则的选择在进行材料破坏分析时，需要选择合适的断裂准则。

常见的断裂准则包括最大应力准则、能量准则、位移准则等。

不同的断裂准则适用于不同材料和断裂模式，选择合适的断裂准则对于准确预测材料的破坏行为至关重要。

3. 破坏模式和失效分析通过对断裂模式和失效分析的研究，可以了解材料在破坏前后的性能变化。

目录第一章绪论§断裂力学的概念任何一门科学都是应一定的需要而产生的，断裂力学也是如此。

一提到断裂，人们自然而然地就会联想到各种工程断裂事故。

在断裂力学产生之前，人们根据强度条件来设计构件，其基本思想就是保证构件的工作应力不超过材料的许用应力，即σ≤[σ]～安全设计安全设计对确保构件安全工作也确实起到了重大的作用，至今也仍然是必不可少的。

但是人们在长期的生产实践中，逐步认识到，在某些情况下，根据强度条件设计出的构件并不安全，断裂事故仍然不断发生，特别是高强度材料构件，焊接结构，处在低温或腐蚀环境中的结构等，断裂事故就更加频繁。

例如，1943～1947年二次世界大战期间，美国的5000余艘焊接船竟然连续发生了一千多起断裂事故，其中238艘完全毁坏。

1949年美国东俄亥俄州煤气公司的圆柱形液态天然气罐爆炸使周围很大一片街市变成了废墟。

五十年代初，美国北极星导弹固体燃料发动机壳体在试验时发生爆炸。

这些接连不断的工程断裂事故终于引起了人们的高度警觉。

特别值得注意的是，有些断裂事故竟然发生在σ<<[σ]的条件下，用传统的安全设计观点是无法解释的。

于是人们认识到了传统的设计思想是有缺欠的，并且开始寻求更合理的设计途径。

人们从大量的断裂事故分析中发现，断裂都是起源于构件中有缺陷的地方。

传统的设计思想把材料视为无缺陷的均匀连续体，而实际构件中总是存在着各种不同形式的缺陷。

因此实际材料的强度大大低于理论模型的强度。

断裂力学恰恰是为了弥补传统设计思想这一严重的缺陷而产生的。

因此，给断裂力学下的定义就是断裂力学是研究有裂纹（缺陷）构件断裂强度的一门学科。

或者说是研究含裂纹构件裂纹的平衡、扩展和失稳规律，以保证构件安全工作的一门科学。

断裂力学在航空、机械、化工、造船、交通和军工等领域里都有广泛的应用前景。

它能解决抗断设计、合理选材、制定适当的热处理制度和加工工艺、预测构件的疲劳寿命、制定合理的质量验收标准和检修制度以及防止断裂事故等多方面的问题，因此是一门具有高度实用价值的学科。

断裂力学概念rst摘要：1.断裂力学的概念2.断裂力学的应用3.断裂力学的发展趋势正文：一、断裂力学的概念断裂力学是研究材料在断裂过程中所受到的力和应力的学科，它是固体力学的一个重要分支。

断裂力学主要研究材料在断裂过程中的力学行为，包括裂纹的生成、扩展和止裂等。

在工程领域，断裂力学具有很高的实用价值，可以指导工程设计和优化，提高结构的安全性能。

二、断裂力学的应用断裂力学在许多工程领域都有广泛的应用，包括航空航天、建筑结构、机械制造、能源设备等。

以下是几个典型的应用实例：1.航空航天领域：飞机和火箭等航天器在高速飞行过程中，会受到极高的应力，容易产生裂纹。

通过断裂力学的研究，可以预测裂纹的扩展速度，从而采取有效的措施防止裂纹扩大，确保航天器的安全飞行。

2.建筑结构领域：在建筑结构设计中，断裂力学可以用来分析结构的强度和刚度，预测结构的疲劳寿命，提高结构的安全性能。

此外，断裂力学还可以用于分析地震作用下建筑物的抗震性能。

3.机械制造领域：在机械制造过程中，零部件经常会受到应力的作用，容易产生裂纹。

通过断裂力学的研究，可以预测裂纹的扩展速度，从而采取有效的措施防止裂纹扩大，提高零部件的使用寿命。

三、断裂力学的发展趋势随着科学技术的不断发展，断裂力学也在不断地完善和发展。

以下是断裂力学的发展趋势：1.精细化：随着计算机技术的发展，断裂力学的计算模型越来越精细，可以更准确地预测裂纹的扩展速度和材料的断裂强度。

2.多尺度：断裂力学研究逐渐从单一尺度向多尺度发展，包括微观尺度、细观尺度和宏观尺度。

多尺度研究可以更全面地理解材料的断裂行为。

3.智能化：随着人工智能技术的发展，断裂力学的研究将更加智能化，可以实现自动化的数据分析和模型优化。

总之，断裂力学是一门具有重要应用价值的学科，它不仅可以提高工程结构的安全性能，还可以为新材料的研发和优化提供理论指导。

飞机结构损伤容限设计第5讲断裂力学基础知识内容概要1.断裂力学简介2.能量平衡理论3.应力强度因子理论4.裂纹尖端塑性区5.复合型准则6.断裂韧度试验结构断裂，起源于裂纹。

断裂力学：采用弹、塑性理论和新的试验技术研究裂纹尖端附近的应力、应变场和裂纹扩展的一门学科。

研究对象：带裂纹的材料和结构。

裂纹的生成裂纹的亚临界扩展断裂开始断裂传播断裂停止1921年Griffith探索“为什么玻璃等材料的实际断裂强度比用分子结构理论所预期的强度低得多？”通过系列研究，他认为物体内部存在细小的缺陷或裂纹，在外载作用下物体内部能量释放所产生的裂纹驱动力导致了裂纹的增长，同时物体内部也存在阻止形成新裂纹面积的阻力，即在裂纹增长过程中物体中驱动裂纹增长的动力与阻止裂纹增长的阻力是平衡的。

Griffith的上述研究分析促使了断裂力学的形成！Griffith 根据Inglis 对开孔薄板的应力场、位移场计算公式，计算出椭圆孔短轴尺寸趋于零(理想裂纹尖端)时，含孔裂纹板应变能的改变为：22224a tA U E E πσπσ==2A at =裂纹单侧自由表面的面积。

裂纹扩展动力！裂纹扩展后，形成两个新的自由表面，则其表面能增加了，设γ为表面能密度，则两个自由表面总的表面能为：2A γΓ=则含裂纹板相对于初始状态的总势能为：裂纹扩展阻力！2224A P U A E πσγ=−+Γ=−+裂纹处于不稳定平衡状态时，有：0P A∂=∂220P A ∂<∂有：22204P A A Etπσγ∂=−+=∂222AEtπσγ=Griffith 理论研究结果仅适用于完全脆性材料，而绝大多数金属材料断裂前都存在塑性区域，该理论不适用，这是Griffith 理论长期得不到重视的原因。

Orowan 对金属材料裂纹扩展过程进行研究后，指出裂纹扩展前在其尖端附件会产生一个塑性区，因而提供给裂纹扩展的能量不仅用于形成新的表面所需要的表面能，还用于引起塑性变形所需的能量，即“塑性功”，则：22224A P U A A E πσϕγ=−+Γ+Ψ=−++ψ为塑性功率。

材料科学中的断裂力学研究一、概述断裂力学是研究材料在外力作用下出现裂纹的形成、扩展和破坏过程的学科。

断裂力学不仅是材料科学的重要分支领域，也在机械、航空、造船、建筑等行业有着广泛的应用，在材料的设计、制造、使用等方面发挥着重要作用。

二、断裂的分类1. 韧性断裂：指材料在外力作用下，会伴随着大量的能量吸收，裂纹的扩展缓慢，最终会出现塑性变形，常见于金属材料。

2. 脆性断裂：指材料在外力作用下，裂纹迅速扩展，没有明显的塑性变形，常见于玻璃、陶瓷等材料。

3. 疲劳断裂：指材料在循环载荷作用下，长时间累积微小损伤后，发生的断裂。

4. 动态断裂：指材料在高速载荷下，断裂的速度与裂纹扩展速度均非常快，这种断裂过程需要考虑材料的动态响应。

三、断裂试验为了研究材料的断裂行为，需要进行一系列的断裂试验，常见的断裂试验有以下几种：1. 拉伸试验：将样品置于拉伸机上，以一定速度施加拉力，测量材料在拉力作用下的应力应变关系，以此来研究材料的韧性断裂行为。

2. 冲击试验：将样品固定，用针锤突然撞击样品，记录击裂所需的针锤力，以此来研究材料的脆性断裂行为。

3. 疲劳试验：将样品置于振动台上或者重复加载样品，记录疲劳循环数和断裂数，以此来研究材料的疲劳断裂行为。

4. 梁三点弯曲试验：将样品放在两个支持点之间，施加一个力于中心点，记录样品受到力的弯曲程度以及可能的裂纹扩展的位置，以此来研究材料的韧性断裂行为。

四、裂纹扩展机理裂纹扩展机理是断裂力学研究的重要内容。

裂纹的产生和扩展是材料破坏的重要过程，其扩展方向和路径直接影响着材料的性能和寿命。

常见的裂纹扩展机理有以下几种：1. 涂层剥落：涂层与基材的粘结力不足时，就会发生剥离和分层现象。

2. 静态疲劳裂纹扩展：材料在长时间静止状态下，扩展的主要机理是疲劳裂纹扩展。

3. 动态裂纹扩展：材料在高速载荷和高速运动状态下，扩展的主要是动态裂纹扩展。

4. 起始裂纹：材料在外力作用下，由于材料存在初始裂纹缺陷或者为了刻意开裂，就会出现裂纹加速扩展。
