断裂力学(JH)

断裂力学目录第一章绪论 (2)§1.1 断裂力学的概念 (2)§1.2 断裂力学的基本组成 (2)第二章线弹性断裂力学概述 (4)§2.1 裂纹及其对强度的影响 (4)§2.2 断裂理论 (6)第三章裂纹尖端区域的应力场及应力强度因子 (13)§3.1 Ⅰ型裂纹尖端区域的应力场与位移场 (13)§3.2 Ⅱ型裂纹尖端区域的应力场与位移场 (18)§3.3 Ⅲ型裂纹尖端区域的应力场与位移场 (20)§3.4应力强度因子的确定 (22)第一章 绪论§1.1 断裂力学的概念任何一门科学都是应一定的需要而产生的，断裂力学也是如此。

一提到断裂，人们自然而然地就会联想到各种工程断裂事故。

在断裂力学产生之前，人们根据强度条件来设计构件，其基本思想就是保证构件的工作应力不超过材料的许用应力，即σ≤[σ]～安全设计安全设计对确保构件安全工作也确实起到了重大的作用，至今也仍然是必不可少的。

但是人们在长期的生产实践中，逐步认识到，在某些情况下，根据强度条件设计出的构件并不安全，断裂事故仍然不断发生，特别是高强度材料构件，焊接结构，处在低温或腐蚀环境中的结构等，断裂事故就更加频繁。

例如，1943～1947年二次世界大战期间，美国的5000余艘焊接船竟然连续发生了一千多起断裂事故，其中238艘完全毁坏。

1949年美国东俄亥俄州煤气公司的圆柱形液态天然气罐爆炸使周围很大一片街市变成了废墟。

五十年代初，美国北极星导弹固体燃料发动机壳体在试验时发生爆炸。

这些接连不断的工程断裂事故终于引起了人们的高度警觉。

特别值得注意的是，有些断裂事故竟然发生在σ<<[σ]的条件下，用传统的安全设计观点是无法解释的。

于是人们认识到了传统的设计思想是有缺欠的，并且开始寻求更合理的设计途径。

人们从大量的断裂事故分析中发现，断裂都是起源于构件中有缺陷的地方。

断裂是材料在外力作用下的分离过程，主要有脆性断裂和延性断裂延性断裂：有许多的 被称为韧窝的微型空洞组成，韧窝的形状因应力大小而定，韧窝的大小和深浅取决于第二相的数量分部以及基体塑性变形能力。

韧性断裂过程可以概括为微孔成核，微孔长大和微孔长大三个阶段。

内因 ：材料本身的性质。

厚度，冶金因素。

脆断裂的转变：内因和外因 应力状态：斜率 外因 温度加载速率1，应力状态：TK 是剪切盈利的剪断极限，Tt 是屈服极限，SOT 是正断应力。

斜率即载荷的加载方式影响较大。

2，温度：温度对剪切极限的影响远远比对正断极限大，所以当温度降低是，同样的加载方式下，更先达到的是正断的极限，对于一定的加载方式有一个温度临界值有延性断裂转化脆性断裂。

面心立方点阵金属在低温下也不易发生脆性断裂。

3，加载速率：加载速率的影响方式同温度相似，随着加载速率的增大材料的剪切显著提高而正断极限变化不大，所以加载速率的增大是材料有延性断裂变为脆性断裂。

O T TS t d dtεd d t临界O T TS t TT 临界maxτm axσ0断裂机制：第一类是由材料屈服为主的塑性破坏，第二类是一裂纹失稳扩展的断裂破坏。

缺陷对两类破坏都有重要影响，但是机制不同。

塑性破坏而言缺陷主要影响了结构的有效承载面积，破坏的临界条件主要有塑性极限载荷控制。

裂纹失稳扩展的断裂而言缺陷引起的局部应力应变场对结构强度起主导作用。

高强材料：断裂时，裂纹端部发生很小的的屈服：线弹性断裂力学理论。

含有裂纹的材料 延性材料：断裂时裂纹端部发生很大的屈服：弹塑性断裂力学理论。

完全塑性材料：断裂时构件整体发生均匀屈服：塑性材料断裂力学。

剩余强度：含有裂纹的结构在使用过程中任意时刻所具有的承载能力就被称为剩余强度。

所有的断裂理论的落脚点都是比较剩余强度和设计强度的大小。

能量分析：英国物理学家Griffith,在1921年首次提出了裂纹扩展时能量释放的概念。

找他的理论解释，裂纹的上下表面形成导致了应变能的释放。

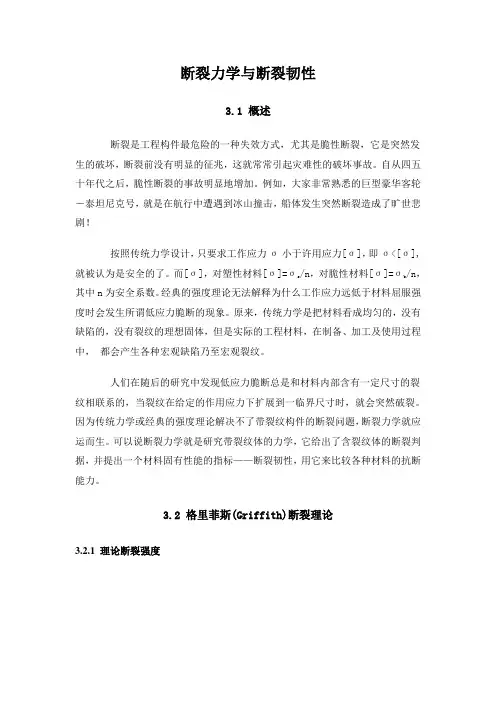

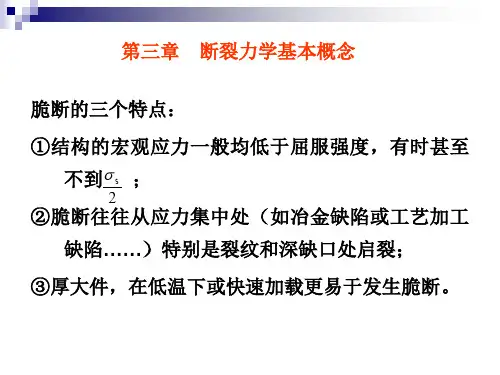

断裂力学与断裂韧性3.1 概述断裂是工程构件最危险的一种失效方式，尤其是脆性断裂，它是突然发生的破坏，断裂前没有明显的征兆，这就常常引起灾难性的破坏事故。

自从四五十年代之后，脆性断裂的事故明显地增加。

例如，大家非常熟悉的巨型豪华客轮－泰坦尼克号，就是在航行中遭遇到冰山撞击，船体发生突然断裂造成了旷世悲剧！按照传统力学设计，只要求工作应力σ小于许用应力[σ]，即σ<[σ],就被认为是安全的了。

而[σ]，对塑性材料[σ]=σs /n，对脆性材料[σ]=σb/n，其中n为安全系数。

经典的强度理论无法解释为什么工作应力远低于材料屈服强度时会发生所谓低应力脆断的现象。

原来，传统力学是把材料看成均匀的，没有缺陷的，没有裂纹的理想固体，但是实际的工程材料，在制备、加工及使用过程中，都会产生各种宏观缺陷乃至宏观裂纹。

人们在随后的研究中发现低应力脆断总是和材料内部含有一定尺寸的裂纹相联系的，当裂纹在给定的作用应力下扩展到一临界尺寸时，就会突然破裂。

因为传统力学或经典的强度理论解决不了带裂纹构件的断裂问题，断裂力学就应运而生。

可以说断裂力学就是研究带裂纹体的力学，它给出了含裂纹体的断裂判据，并提出一个材料固有性能的指标——断裂韧性，用它来比较各种材料的抗断能力。

3.2 格里菲斯(Griffith)断裂理论3.2.1 理论断裂强度金属的理论断裂强度可由原子间结合力的图形算出，如图3-1。

图中纵坐标表示原子间结合力，纵轴上方为吸引力下方为斥力，当两原子间距为a即点阵常数时，原子处于平衡位置，原子间的作用力为零。

如金属受拉伸离开平衡位置，位移越大需克服的引力越大，引力和位移的关系如以正弦函数关系表示，当位移达到Xm 时吸力最大以σc表示，拉力超过此值以后，引力逐渐减小，在位移达到正弦周期之半时，原子间的作用力为零，即原子的键合已完全破坏，达到完全分离的程度。

可见理论断裂强度即相当于克服最大引力σc。

该力和位移的关系为图中正弦曲线下所包围的面积代表使金属原子完全分离所需的能量。

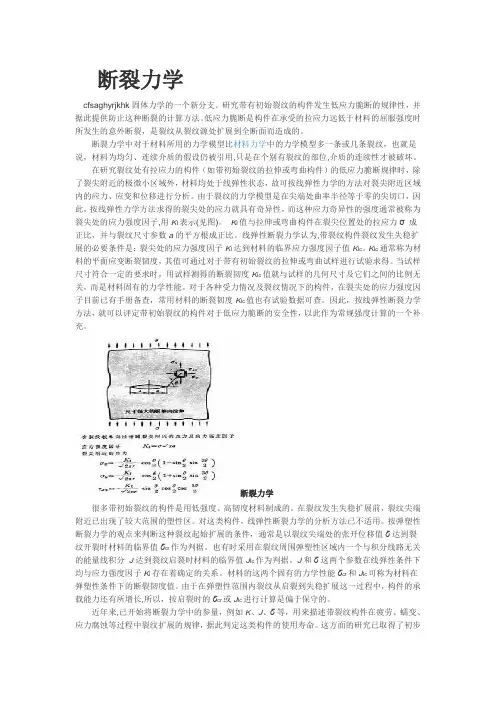

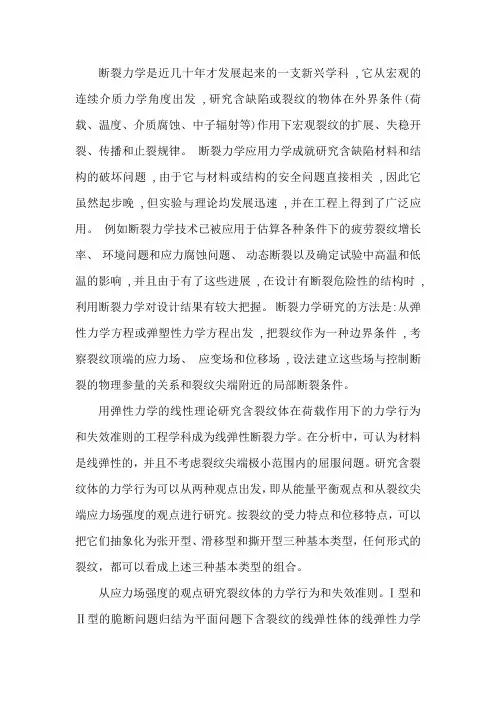

断裂力学cfsaghyrjkhk固体力学的一个新分支。

研究带有初始裂纹的构件发生低应力脆断的规律性，并据此提供防止这种断裂的计算方法。

低应力脆断是构件在承受的拉应力远低于材料的屈服强度时所发生的意外断裂，是裂纹从裂纹源处扩展到全断面而造成的。

断裂力学中对于材料所用的力学模型比材料力学中的力学模型多一条或几条裂纹，也就是说，材料为均匀、连续介质的假设仍被引用,只是在个别有裂纹的部位,介质的连续性才被破坏。

在研究裂纹处有拉应力的构件（如带初始裂纹的拉伸或弯曲构件）的低应力脆断规律时，除了裂尖附近的极微小区域外，材料均处于线弹性状态，故可按线弹性力学的方法对裂尖附近区域内的应力、应变和位移进行分析。

由于裂纹的力学模型是在尖端处曲率半径等于零的尖切口，因此，按线弹性力学方法求得的裂尖处的应力就具有奇异性，而这种应力奇异性的强度通常被称为裂尖处的应力强度因子,用K I表示(见图)。

K I值与拉伸或弯曲构件在裂尖位置处的拉应力σ成正比，并与裂纹尺寸参数a的平方根成正比。

线弹性断裂力学认为,带裂纹构件裂纹发生失稳扩展的必要条件是：裂尖处的应力强度因子K I达到材料的临界应力强度因子值K Ic。

K Ic通常称为材料的平面应变断裂韧度，其值可通过对于带有初始裂纹的拉伸或弯曲试样进行试验求得。

当试样尺寸符合一定的要求时，用试样测得的断裂韧度K Ic值就与试样的几何尺寸及它们之间的比例无关，而是材料固有的力学性能。

对于各种受力情况及裂纹情况下的构件，在裂尖处的应力强度因子目前已有手册备查，常用材料的断裂韧度K Ic值也有试验数据可查。

因此，按线弹性断裂力学方法，就可以评定带初始裂纹的构件对于低应力脆断的安全性，以此作为常规强度计算的一个补充。

断裂力学很多带初始裂纹的构件是用低强度、高韧度材料制成的。

在裂纹发生失稳扩展前，裂纹尖端附近已出现了较大范围的塑性区。

对这类构件，线弹性断裂力学的分析方法已不适用。

按弹塑性断裂力学的观点来判断这种裂纹起始扩展的条件，通常是以裂纹尖端处的张开位移值δ达到裂纹开裂时材料的临界值δcr作为判据。

115第六章 断裂力学简介及材料典型强韧化机制§6.1 断裂的基本概念§6.1.1 断裂力学的产生和发展断裂是构件破坏的重要形式之一，影响材料断裂的因素很多，如构件的形状及尺寸，载荷的特征与分布，构件材料本身的状态及应用的环境如温度、腐蚀介质等，当然更重要的还有材料本身的强度水平。

为了防止构件的断裂或变形失效，传统的安全设计思想主要立足于外加载荷与使用材料的强度级别的选用，根据常规的强度理论，只要构件服役应力与材料的强度满足⎪⎪⎩⎪⎪⎨⎧=21m axK K s b σσσ(6- 1)则认为使用是安全的。

其中ζmax 为构建所承受的最大应力；ζ b，ζs 分别为材料的强度极限和屈服强度，K 1与K 2分别为按强度极限与按屈服强度取用的安全系数。

安全系数是一个大于1的数，其含义为扣除了材料中对强度有影响的诸因素对强度可能造成的损害作用，应当说这种考虑问题的出发点是合理的，也应当是行之有效的，因而多年来这种设计思想在工程设计中发挥了重要作用，而且还会继续发挥其重要作用。

关于断裂力学的最早理论可以追溯到1920年，为了研究玻璃、陶瓷等脆性材料的实际强度比理论强度低的原因，Griffith 提出了在固体材料中或在材料的运行过程中存在或产生裂纹的设想，计算了当裂纹存在时，板状构件中应变能的变化进而得出了一个十分重要的结果。

ζca =常数 (6- 2)其中，ζc 是断裂扩展的临界应力；a 为断裂半长度。

该理论非常成功地解释了玻璃等脆性材料的开裂现象，但应用于金属材料并不成功，又由于当时金属材料的低应力破坏事故并不突出，所以在很长一段时间内未引起人们的重视。

1949年E.Orowan 在分析了金属构件的断裂现象后对Griffith 公式提出了修正，他认为产生断裂所释放的应变能不仅能转化为表面能，也应转化为裂纹前沿的塑性应变功，而且由于塑性应变功比表面能大得多，以至于可以不考虑表面能的影响，其提出的公式为：ζca ＝212⎪⎭⎫⎝⎛λEU ＝常数 (6- 3)Orowan 公式虽然有所进步，但仍未超出经典的Griffith 公式的范围，而且同表面能一样，形变功U 也是难以测量的，因而该式仍难以实现工程上的的应用。
