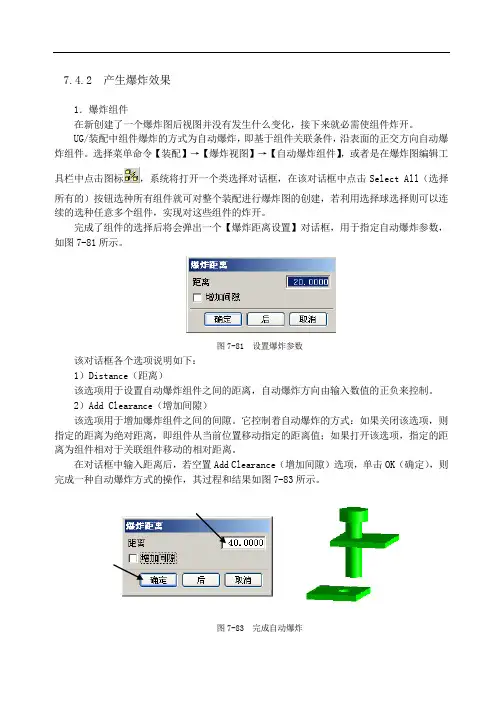

7.4.2 产生爆炸效果1．爆炸组件在新创建了一个爆炸图后视图并没有发生什么变化，接下来就必需使组件炸开。
UG/装配中组件爆炸的方式为自动爆炸，即基于组件关联条件，沿表面的正交方向自动爆炸组件。
选择菜单命令【装配】→【爆炸视图】→【自动爆炸组件】，或者是在爆炸图编辑工具栏中点击图标，系统将打开一个类选择对话框，在该对话框中点击Select All（选择所有的）按钮选种所有组件就可对整个装配进行爆炸图的创建，若利用选择球选择则可以连续的选种任意多个组件，实现对这些组件的炸开。
完成了组件的选择后将会弹出一个【爆炸距离设置】对话框，用于指定自动爆炸参数，如图7-81所示。
图7-81 设置爆炸参数该对话框各个选项说明如下：1）Distance（距离）该选项用于设置自动爆炸组件之间的距离，自动爆炸方向由输入数值的正负来控制。
2）Add Clearance（增加间隙）该选项用于增加爆炸组件之间的间隙。
它控制着自动爆炸的方式：如果关闭该选项，则指定的距离为绝对距离，即组件从当前位置移动指定的距离值；如果打开该选项，指定的距离为组件相对于关联组件移动的相对距离。
在对话框中输入距离后，若空置Add Clearance（增加间隙）选项，单击OK（确定），则完成一种自动爆炸方式的操作，其过程和结果如图7-83所示。
图7-83 完成自动爆炸在该对话框中输入了距离值后，再选中Add Clearance（增加间隙）选项，单击OK（确定）键，就可以实现另一种自动爆炸的效果，如图7-84所示。
图7-84 完成自动爆炸自动爆炸只能爆炸具有关联条件的组件，对于没有关联条件的组件不能用该爆炸方式。
2．爆炸效果调整采用自动爆炸，一般不能得到理想的爆炸效果，通常还需要对爆炸图进行调整。
在UG/装配中选择命令【装配】→【爆炸视图】→【编辑爆炸】，或者是在爆炸图编辑工具栏中点击图标，系统将会打开一个类选择对话框，在该对话框中要求用户选择需进行调整的组件，如上一节中所建立的自动爆炸图，其组件炸开后并没有呈现装配时的真实步骤，用户可以利用该命令对其进行进一步的调整，在打开的类选择对话框中选取组件。
同时将会弹出爆炸组件对话框，该对话框可以实现单个或是多个组件位置的调整，在该对话框中输入所选组件的偏移距离和方向后单击Apply（应用）键，既可完成该组件位置的调整，如图7-85所示。
图7-85 编辑爆炸视图该对话框中各个选项具体说明如下：1）选择该选项用于选择要编辑的爆炸组件。
2）移动对象该选项用用于定义组件爆炸移动的方向和距离。
3）只移动手柄该选项用于控制坐标控制手柄的移动。
4）距离该选项用于指定爆炸的距离。
5）点构造器该选项用于指定爆炸组件移动到的目标点。
6）矢量构造器该选项用于指定爆炸组件移动的方向。
7）非爆炸选择该选项使组件回到爆炸前位置，该选项只有在组件爆炸后才激活。
使用说明：选择编辑爆炸功能，弹出如图7-85所示的对话框，用鼠标选择要编辑的组件，然后按鼠标中键（或者用鼠标点选“移动对象”），这时屏幕上出现坐标控制手柄，可以直接用鼠标点选目标点，则组件会随之移动到该点位置。
也可以用鼠标点选坐标控制手柄的方向箭头，该方向箭头显示为红色，则选中了移动方向，然后在距离对话框中输入移动的距离，即可完成组件的爆炸编辑。
7.4.3 编辑爆炸图1．复位组件在UG/装配中选择命令【装配】→【爆炸视图】→【组件不爆炸】，或者是在爆炸图编辑工具栏中点击图标，选择该图标后，弹出类选择对话框。
选择要复位的组件后，单击OK（确定）即可使已爆炸的组件回到其原来的位置。
2．删除爆炸图选择命令【装配】→【爆炸视图】→【删除爆炸图】，或者是在爆炸图编辑工具栏中点击图标，选择该图标后系统弹出选择爆炸图对话框，其中列出了所有爆炸图的名称，可在列表框中选择要删除的爆炸图，删除已建立的爆炸图，如图7-87所示。
图7-87 选择爆炸图对话框注意：在图形窗口中显示的爆炸图不能直接删除。
如果要删除它，先要将其复位。
3．切换爆炸图在爆炸图编辑工具栏中有一个下拉菜单，其中各个选项为用户所创建的和正在编辑的爆炸图。
用户可以根据自己的需要，在该下拉菜单中选择要在图形窗口中显示的爆炸图，进行爆炸图的切换，如图7-88所示。
同时，用户也可以选择下拉菜单中的选项No Explosion（无爆炸）隐藏各个爆炸图。
图7-88 爆炸图编辑工具栏4．隐藏组件隐藏组件是将当前图形窗口中的组件隐藏。
选择命令【装配】→【爆炸视图】→【隐藏组件】，或者是在爆炸图编辑工具栏中点击图标，系统将会打开选择组件对话框。
选择组件的方法有多种，既可在组件列表中选择组件，也可通过输入组件名称来选择组件，还可在图形窗口中直接选择组件，选择的组件将以高亮度显示。
完成组件选择后，单击OK（确定），则所选组件在图形窗口中隐藏5．显示组件显示组件是将已隐藏的组件重新显示在图形窗口中。
选择命令【装配】→【爆炸视图】→【显示组件】，或者是在爆炸图编辑工具栏中点击图标，系统将会打开选择组件对话框。
选择组件的方法有多种，既可从组件列表框中选择组件，也可通过输入组件名称来选择组件。
完成选择组件后，单击OK（确定），则所选组件重新显示在图形窗口中。
如果没有组件隐藏，执行此项操作时，会出现信息提示窗口，说明不能进行本项操作。
7.4.4 爆炸图创建实例1．爆炸图的建立在UG主界面中打开一个装配文件，选择命令【应用】→【装配】打开UG/装配的主界面，此时将会在界面上弹出装配工具栏。
在装配工具栏中点击爆炸图按钮 (Exploded View)，系统将会自动的打开爆炸图编辑工具栏。
在该工具栏中点击生成爆炸按钮 (CreateExplosion)，将会弹出创建爆炸图对话框，要求用户为新爆炸图命名。
输入新的爆炸图的名称后单击OK（确定）键，即完成了一个新爆炸图的建立，如图7-89所示。
图7-89 爆炸图的建立2．爆炸效果的创建新的爆炸图建立之后该工具栏中的其他选项将自动被激活。
在UG/装配中爆炸图爆炸效果的创建方式为自动爆炸，点击爆炸图编辑工具栏中的自动爆炸组件按钮（Auto-Explode Components），将会打开一个类选择对话框，在该对话框中选择Select All （选择所有的）选项，单击OK（确定）完成对整个装配的选择。
系统将会弹出一个爆炸距离设置对话框，在该对话框中输入爆炸距离值为50，同时选中Add Clearance（增加间隙）选项，完成爆炸效果的设置，如图7-90所示。
图7-90 完成爆炸效果的设置设置完后单击OK（确定）键，在UG的图形窗口中将会自动的显示自动爆炸后的效果图，如图7-91所示。
图7-91 爆炸效果的创建3．爆炸图的编辑完成自动爆炸后，用户可以观察到一般的爆炸效果都不是很好，需要用户进一步的对各个零部件的相对位置进行调整，以达到最佳的表现装配结构的爆炸图。
在爆炸图编辑对话框中点击编辑爆炸视图按钮（Edit Explosion），系统将会打开编辑爆炸视图对话框，利用选择球在图形窗口中选种需要进行调整的组件。
如图7-92所示，为了调整两个没有自动炸开的组件的位置，选种其中一个组件，同时，在编辑爆炸视图对话框中点击移动对象选项。
图7-92 爆炸图的编辑系统将会自动出现坐标系控制手柄，如下图所示用鼠标选择坐标系控制手柄的X轴方向（要在X轴的箭头位置点选），则对话框中距离数值对话框被激活，输入距离数值40，设置完成后单击Apply（应用），就可以实现该组件位置的调整，如图7-93所示。
图7-93 爆炸图的编辑按照上述操作方法，对位置不合适的组件都进行进一步的调整直至得出最理想的爆炸效果，最后结果如图7-94所示。
图7-94 最后爆炸结果7.5 装配工程图7.5.1 装配工程图概述对于装配图用户可以用所述方法来生成投影视图、向视图、剖视图和局部放大图等，并进行尺寸和文本标注。
本节主要介绍装配工程纸的建立、剖视图中不剖零件的处理、引入爆炸图和进行装配轴测图局部挖切的方法。
下面介绍装配工程图建立的一般步骤：1．打开一个装配部件模型，在主菜单条上选择【应用】→【工程图】菜单项，进入工程图设计模块。
2．此时主菜单条上将增加一个图纸下拉菜单。
在主菜单条上选择【图纸】→【编辑】菜单项，在弹出的对话框中，设置图样尺寸大小和比例等参数，如图7-95所示。
图7-95 【设置图样】对话框3．接着进行相关参数设置。
在主菜单菜上选择【预设置】→【可视化】菜单项，在弹出的对话框图中，选择名称/边界选项卡，将视图名称和边框设置为关闭。
同时在主菜单条上选择【预设置】→【视图显示】菜单项，在颜色/线型/宽度部分，设置线型为不可见的。
4．选择添加视图图标。
根据表达装配结构的需要，在图样中添加主视图、投影视图、向视图、局部放大图和剖视图等。
5．根据需要，在各视图中添加中心线、部件序号和其它符号。
6．在各视图中标注尺寸、形位公差和相关文本。
7．引入图样和产生装配明细表。
8．调整各视图的布局，使各视图处于理想位置。
7.5.2 部件剖切特性编辑在装配部件的剖视图中，有的部件一般不需要剖开，如螺栓、螺母、销钉等标准件。
要使这些部件在剖视图中不剖，有两种方法可以实现：一是通过为部件指定不剖属性；二是在建立剖视图后，通过对剖视图的编辑，使部件不剖。
1．为部件指定不剖属性要使某部件在装配的剖视图中不剖开，则要为该部件指定不剖属性。
指定部件属性的具体方法，在7.2.2.4节中已经介绍，这里不再重复。
在指定部件属性的过程中，当弹出输入部件属性名称对话框时，输入Section-Component 为属性名称；当弹出输入部件属性值对话框时，输入No为属性值。
这样，该部件就指定了一个不剖属性，如图7-96所示。
图7-96 设置不剖属性在装配部件的各剖视图中，该部件不被剖开，如图7-97所示两边螺钉的属性值为No没有被剖开，而中间的螺钉属性值为Yes而被剖开。
图7-97 不剖效果2．编辑剖视图选择图标，系统将会打开一个编辑剖视图对话框。
该对话框中的选择视图图标自动激活，可在视图名称列表框中选择视图，也可在图形窗口中选择视图，所选视图在图形窗口中高亮度显示。
选择视图后，选择组件图标自动激活。
可在视图中选择要编辑的组件，一次可选多个组件，所选组件在图形窗口中自动以高亮度显示，如图7-98所示。
图7-98 编辑剖视图对话框编辑剖视图对话框选项说明如下：1）使不被剖切选择该选项，为所选组件指定不剖特性。
2）使被剖切选择该选项，为所选组件指定剖切特性。
3）删除特定视图该选项移去视图指定的特性。
4）视图中所有的该选项用于选择多个相同组件。
打开该选项，在选择一个组件后，则同一视图中的多个相同组件全部选择。
完成组件选择后，应设置组件剖开选项。
如果要使组件在该剖视图中不剖开，应打开Make Non－Sectioned（使不被剖切）选项，单击OK（确定）或Apply（应用），则完成所选组件剖切特性编辑工作。
