产品简介文通科技针对停车场行业，推出基于嵌入式的智能车牌识别一体化设备，该设备具有高性能、低功耗、稳定性强等特性，产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备，具有集成度高、安装快捷方便、易于开发等特点。

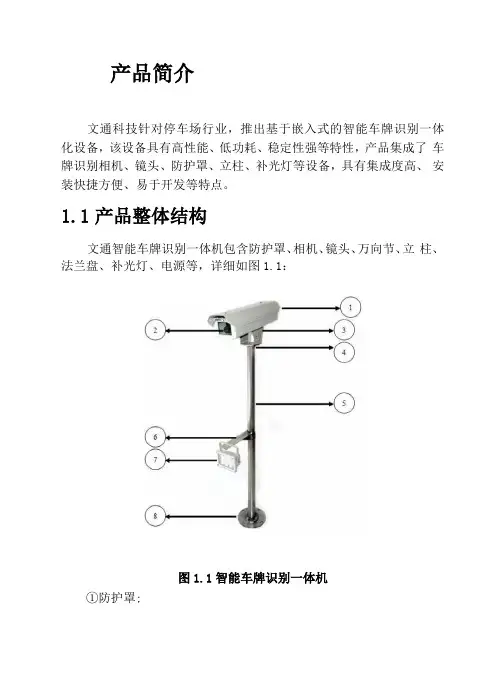

1.1产品整体结构文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等，详细如图1.1：图1.1智能车牌识别一体机①防护罩;②高清车牌识别相机；③万向节；④上法兰盘；⑤不锈钢立柱；⑥补光灯支架；⑦补光灯；⑧下法兰盘1.2防护罩内部组成文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等，详细如1.2图：图1.2防护罩内部结构①高清镜头；②高清车牌识别摄像机一130万像素；③防护罩；④相机接口： 12V电源接口、IP网络接口、地感触发信号接口、补光灯触发线接口、RS485接口（保留）、BNC接口（保留）；⑤电源；⑥接线端子；⑦风扇：内置温控模块，自动控制加热；⑧温控器1.3高清车牌识别相机接口文通智能车牌识别一体机相机接口包含：IP网口、电源接口、地感触发线接口、补光灯触发线接口等，如图1.3所示：图1.3智能车牌相机接口①线缆接口：A：地感触发线接口（开关量信号输入）B：补光灯触发线接口（开关量信号输出）②BNC视频输出接口（保留）；③IP网络接口；④电源接口；⑤Micro SD卡插口；二、产品线路连接及安装安装2.1防护罩内部接线摄像机托板接线端子线缆护口图2.1防护罩内部接线图说明：> 接线端子上，接入AC220V：01和2 是一一组火线（L）0 3和4是一组零线（N）0 5和6 是一一组地线（G）> 电源线和闪光灯电源线接入方式:冬1接电源火线L—火线弋2接补光灯火线L—火线个 3接电源零线N一零线个4接补光灯零线N一零线个5接电源地线G—地线个6接补光灯地线G—地线> 闪光灯控制线接入方式（如图1.3和图2.2）：弋闪光灯白色线接快号通IO 口中的O1+弋闪光灯黑色线接快号通IO 口中的O1-> 地感触发线的接线方式（如图1.3）：弋地感触发信号线接入相机线缆接口 GND和I1 口> 摄像机托板安装相机：e打开防护罩将摄像机托板拆下，将相机用两个螺丝钉固定在摄像机托板上，再将托板和摄像机一同安装到原处。

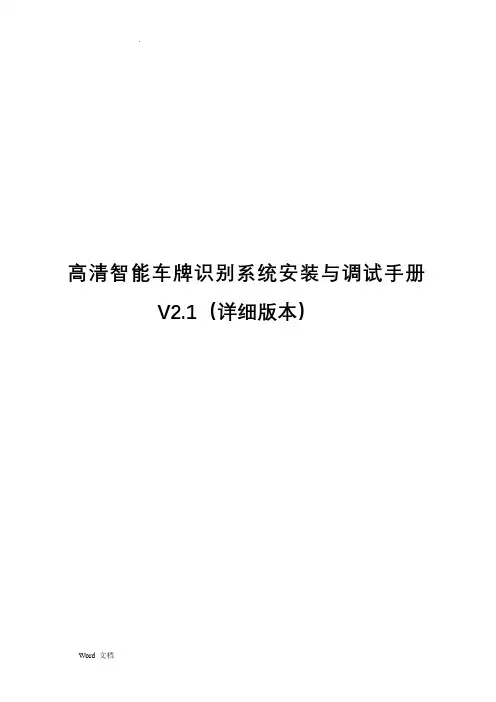

高清智能车牌识别系统安装与调试手册V2.1 （详细版本）智能车牌识别停车场管理系统简介智能车牌识别停车场管理系统是我司根据当前市场发展与客户的需要，开发出来的一款以车辆车牌作为车辆进出车场主要凭证，同时可辅以IC 卡刷卡、可实现固定车辆和临时车辆收费、基于以太网的停车场管理系统。

该系统支持多通道进出与图像对比、满足复杂的收费需求；数据处理速度快、信息存储安全、扩展性强，能根据用户的需求，提供合适的停车场系统解决方案。

主要特点：正常情况下，完全以车牌作为出入场凭证对临时车牌可进行精确收费，月租车牌过期后可进行临时收费，有效地防止停车费用的流失具备脱机与脱网功能。

在脱机与脱网时，月租用户可自由出入车牌识别一体机可代替传统的视频系统，不需要补光灯、摄像机等。

成本低，有较强的竞争力支持多种车牌识别器，客户可选择面多提供多种网络显示屏，可播放与显示广告词、出入场欢迎词、时间、剩余车位、收费金额等目录第一章 系统配置 (1)1.1 系统相关材料、器件的准备 .......................................................... 1 1.1.2软件清单 (1)1.2 工具需求 (1)第二章 软件安装 (1)2.1 PC 机型及配置的选择 ............................................................... 1 2.1.1 硬件环境 ........................................................................ 1 2.1.2 软件环境 ........................................................................ 1 2.1.3局域网通讯环境 (2)2.2 数据库安装 ........................................................................ 2 2.3 停车场系统软件安装 . (10)第三章 车道信息显示屏安装3.1 车道信息显示屏安装 ................................................................ 14 3.6 车牌识别相机的安装接线 . (15)第五章 系统调试 ............................................................ 1...7..5.1 网络的组建 ........................................................................ 17 5.2 系统初始化设置 .................................................................... 21 5.2.1 启动 SQL Server 服务器 ........................................................... 21 5.1.3 数据库创建配置 .................................................................. 23 5.1.4 运行车牌识别系统服务服务器 ....................................................... 27 5.1.5车牌识别系统初始化 (27)5.1.5.1 管理员登录 .............................................................. 27 5.1.5.2 系统参数初始化 .......................................................... 27 5.1.5.3 创建岗亭 ................................................................ 29 5.1.5.4 创建通道 ................................................................ 30 5.1.5.5 设置收费规则 ............................................................ 32 5.1.5.6注册车牌 (34)5.12 数据整理与系统备份1...4.35第七章系统安装调试常见故障及分析处理 .................................................................. 3. .7..第一章系统配置1.1 系统相关材料、器件的准备1.1.2 软件清单智能车牌识别管理系统安装包、SQL Server 20001.2 工具需求万用表、大小螺丝刀【含一字起子(5mm×75mm一) 字起子(6mm× 100mm和) 十字起子(#0 ×75mm十) 字起子(#1 ×75mm十) 字起子(#2 ×100mm】) 、剪钳、剥线钳、镊子等常用工具。

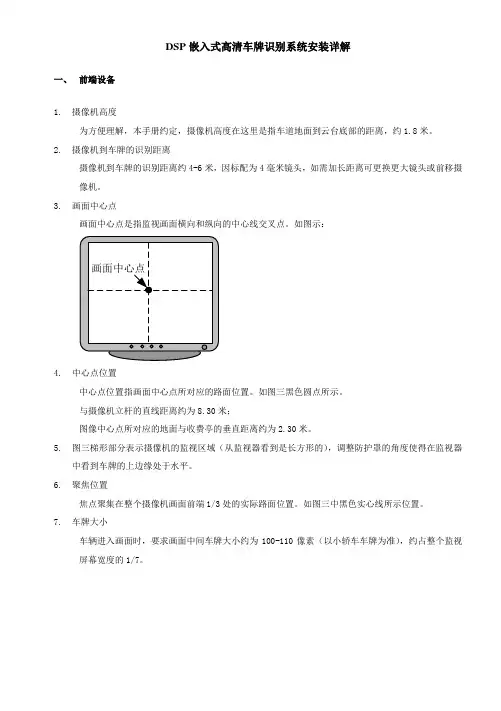

DSP嵌入式高清车牌识别系统安装详解一、前端设备1.摄像机高度为方便理解，本手册约定，摄像机高度在这里是指车道地面到云台底部的距离，约1.8米。

2.摄像机到车牌的识别距离摄像机到车牌的识别距离约4-6米，因标配为4毫米镜头，如需加长距离可更换更大镜头或前移摄像机。

3.画面中心点画面中心点是指监视画面横向和纵向的中心线交叉点。

如图示：4.中心点位置中心点位置指画面中心点所对应的路面位置。

如图三黑色圆点所示。

与摄像机立杆的直线距离约为8.30米；图像中心点所对应的地面与收费亭的垂直距离约为2.30米。

5.图三梯形部分表示摄像机的监视区域（从监视器看到是长方形的），调整防护罩的角度使得在监视器中看到车牌的上边缘处于水平。

6.聚焦位置焦点聚集在整个摄像机画面前端1/3处的实际路面位置。

如图三中黑色实心线所示位置。

7.车牌大小车辆进入画面时，要求画面中间车牌大小约为100-110像素（以小轿车车牌为准），约占整个监视屏幕宽度的1/7。

安装示意图侧视注：标注的尺寸单位为mm收费岛设备布局图6.50m 1 . 7 0 m车牌摄像机识别参数LED补光灯聚焦参数1.模拟汽车车牌的高度和汽车行驶的方向，将模拟车牌置于“图四”所标注的黑色实心区域“焦点位置”的路面上。

2.按操作菜单中向上的方向键约2秒钟打开镜头光圈，屏幕上显示“LENS FOCUS ADJUSTMENT MODE”，根据透明尺子测量或者测试程序抓取到的车牌大小，逐步微调变焦调整环，并初步聚焦，使得画面中车牌的大小满足系统要求。

120象素LENS FOCUS ADJUSTMENT MODE3.当调整使得画面中的车牌大小达到系统要求时细调变焦调整环和焦点调整环位置。

使得车牌在该处最为清晰。

LENS FOCUS ADJUSTMENT MODE4.调整完成后，小心拧紧焦点锁定螺丝和变焦调整环螺丝。

5.按任意方向键钮取消焦点调整方式。

完成对本系统前端摄像机的聚焦。

车牌识别系统调试说明书一．车牌识别概述............................ 错误!未定义书签。

二、车牌识别安装前注意事项....................... 错误!未定义书签。

1、计算机最低配置要求. ...................................... 错误!未定义书签。

2、现场安装位置最低要求尺寸. ................................... 错误!未定义书签。

三、布线图............................... 错误!未定义书签。

1、标准一进一出布线图. ...................................... 错误! 未定义书签。

2、单通道一进一出布线图. ................................... 错误!未定义书签。

3、出入口分开布线图. .......................................... 错误! 未定义书签。

4、现场安装角度及识别距离参考对比图. .............................. 错误!未定义书签。

5、摄像机尾板接线图. .......................................... 错误!未定义书签。

6、设备接线图.......................... 错误!未定义书签。

四．车牌识别一体机安装步骤....................... 错误!未定义书签。

1．固定摄像机立柱. .......................................... 错误!未定义书签。

2．补光灯支架安装及补光灯安装. ................................ 错误!未定义书签。

3．鸭嘴. ............................................... 错误!未定义书签。

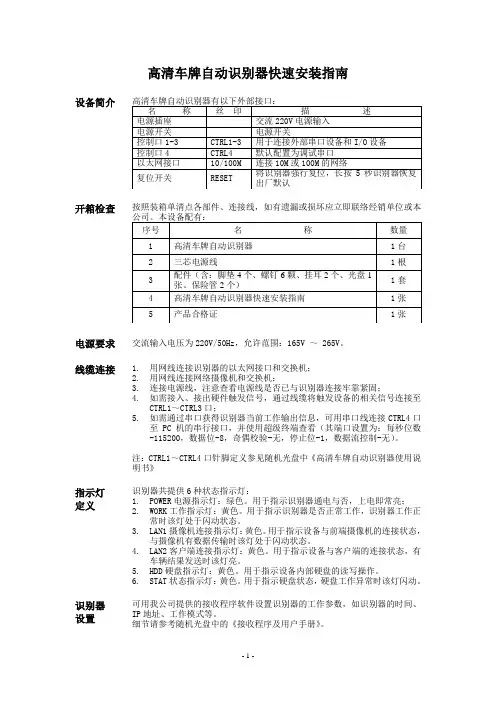

高清车牌自动识别器快速安装指南设备简介开箱检查按照装箱单清点各部件、连接线，如有遗漏或损坏应立即联络经销单位或本电源要求交流输入电压为220V/50Hz，允许范围：165V ～ 265V。

线缆连接 1.用网线连接识别器的以太网接口和交换机；2.用网线连接网络摄像机和交换机；3.连接电源线，注意查看电源线是否已与识别器连接牢靠紧固；4.如需接入、接出硬件触发信号，通过线缆将触发设备的相关信号连接至CTRL1～CTRL3口；5.如需通过串口获得识别器当前工作输出信息，可用串口线连接CTRL4口至PC机的串行接口，并使用超级终端查看（其端口设置为：每秒位数-115200，数据位-8，奇偶校验-无，停止位-1，数据流控制-无）。

注：CTRL1～CTRL4口针脚定义参见随机光盘中《高清车牌自动识别器使用说明书》指示灯定义识别器共提供6种状态指示灯：1.POWER电源指示灯：绿色。

用于指示识别器通电与否，上电即常亮；2.WORK工作指示灯：黄色。

用于指示识别器是否正常工作，识别器工作正常时该灯处于闪动状态。

N1摄像机连接指示灯：黄色。

用于指示设备与前端摄像机的连接状态，与摄像机有数据传输时该灯处于闪动状态。

N2客户端连接指示灯：黄色。

用于指示设备与客户端的连接状态，有车辆结果发送时该灯亮。

5.HDD硬盘指示灯：黄色。

用于指示设备内部硬盘的读写操作。

6.STAT状态指示灯：黄色。

用于指示硬盘状态，硬盘工作异常时该灯闪动。

识别器设置可用我公司提供的接收程序软件设置识别器的工作参数，如识别器的时间、IP地址、工作模式等。

细节请参考随机光盘中的《接收程序及用户手册》。

结果接收 可用我公司提供的接收程序软件接收并保存识别结果至指定目录。

细节请参考随机光盘中的《接收程序及用户手册》。

结果查看 可用我公司提供的浏览程序软件审阅识别结果。

细节请参考随机光盘中的《浏览程序及用户手册》。

故障分析识别器接口示意图示意图1示意图2详细操作步骤和使用方法请参阅随机光盘中的《高清车牌自动识别器使用说明书》（电子文档）和设备工程实施手册（电子文档）或与我公司联系。

高清智能车牌识别系统安装与调试手册V2.1（详细版本）智能车牌识别停车场管理系统简介智能车牌识别停车场管理系统是我司根据当前市场发展与客户的需要，开发出来的一款以车辆车牌作为车辆进出车场主要凭证，同时可辅以IC卡刷卡、可实现固定车辆和临时车辆收费、基于以太网的停车场管理系统。

该系统支持多通道进出与图像对比、满足复杂的收费需求；数据处理速度快、信息存储安全、扩展性强，能根据用户的需求，提供合适的停车场系统解决方案。

主要特点：●正常情况下，完全以车牌作为出入场凭证●对临时车牌可进行精确收费，月租车牌过期后可进行临时收费，有效地防止停车费用的流失●具备脱机与脱网功能。

在脱机与脱网时，月租用户可自由出入●车牌识别一体机可代替传统的视频系统，不需要补光灯、摄像机等。

成本低，有较强的竞争力●支持多种车牌识别器，客户可选择面多●提供多种网络显示屏，可播放与显示广告词、出入场欢迎词、时间、剩余车位、收费金额等目录第一章系统配置 (1)1.1系统相关材料、器件的准备 (1)1.1.2 软件清单 (1)1.2工具需求 (1)第二章软件安装 (1)2.1 PC机型及配置的选择 (1)2.1.1硬件环境 (1)2.1.2 软件环境 (2)2.1.3 局域网通讯环境 (2)2.2 数据库安装 (2)2.3 停车场系统软件安装 (10)第三章车道信息显示屏安装 (14)3.1车道信息显示屏安装 (14)3.6车牌识别相机的安装接线 (15)第五章系统调试 (17)5.1网络的组建 (17)5.2 系统初始化设置 (20)5.2.1启动SQL Server服务器 (20)5.1.3 数据库创建配置 (22)5.1.4 运行车牌识别系统服务服务器 (26)5.1.5 车牌识别系统初始化 (26)5.1.5.1管理员登录 (26)5.1.5.2系统参数初始化 (27)5.1.5.3创建岗亭 (28)5.1.5.4创建通道 (29)5.1.5.5设置收费规则 (31)5.1.5.6注册车牌 (34)5.12 数据整理与系统备份 (34)第七章系统安装调试常见故障及分析处理 (36)第一章系统配置1.1系统相关材料、器件的准备1.1.2 软件清单智能车牌识别管理系统安装包、SQL Server 20001.2工具需求万用表、大小螺丝刀【含一字起子(5mm×75mm)一字起子(6mm×100mm)和十字起子(#0×75mm)十字起子(#1×75mm)十字起子(#2×100mm)】、剪钳、剥线钳、镊子等常用工具。

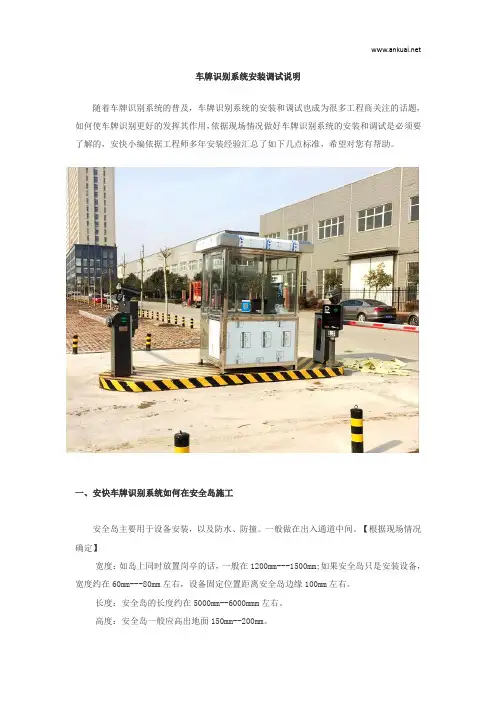

车牌识别系统安装调试说明随着车牌识别系统的普及，车牌识别系统的安装和调试也成为很多工程商关注的话题，如何使车牌识别更好的发挥其作用，依据现场情况做好车牌识别系统的安装和调试是必须要了解的，安快小编依据工程师多年安装经验汇总了如下几点标准，希望对您有帮助。

一、安快车牌识别系统如何在安全岛施工安全岛主要用于设备安装，以及防水、防撞。

一般做在出入通道中间。

【根据现场情况确定】宽度：如岛上同时放置岗亭的话，一般在1200mm---1500mm;如果安全岛只是安装设备，宽度约在60mm---80mm左右，设备固定位置距离安全岛边缘100mm左右。

长度：安全岛的长度约在5000mm--6000mmm左右。

高度：安全岛一般应高出地面150mm--200mm。

没有安全岛时，要做设备基础，设备安装的地方为水泥地面时，(与安全岛一样)以星型50cm左右打一个Φ10X100规格的膨胀螺栓。

地面不低于5cm，并预埋、固定设备线管，位置正确后就可以浇灌混凝土了。

如果安全岛做在有坡度的地面，用水平仪找平，呈阶梯状。

安全岛设备安装注意事项：如果道闸对开时，2个设备基础高度应在同一水平线上。

设备基础和安全岛表面抹灰处理：横平竖直，整齐美观。

如果贴砖就不用抹灰。

二、布管与穿线1、水泥地面开槽深度：线管放置后上部表面距离地面不低于4cm，2管间有1cm缝隙，以便于水泥浇灌后，车辆过压线管无动弹，路面结实不损坏管线。

2、土壤地面开槽：深度大于10cm，管面距离地面不低于5cm；转角处用弯管器弯曲成型、直通接头连通;不允许使用三叉接头，直角接头;线管内所穿导线面积不超过内孔截面的50%。

3、防水处理：埋设管道深度不少于10cm，进入机箱设备后预留5cm左右；管与管连接处刷胶水后连接;强电，弱电分开铺设;对有强磁干扰的场所，采用镀锌钢管做接地处理。

三、地感线圈施工一般规格：1m*2m【大型车辆由实际情况确定】使用0.75铁氟龙线，绕线4--5圈。

车牌识别一体机安装调试指南第一步：选择安装位置和安装高度摄像机安装在道闸主机前靠近车道的一侧安全岛为佳,以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则,如图示意：保证有效识别距离在2m以上,推荐3~6米,支持2~8米按标配的~12mm电动变焦镜头,若需识别更长距离,需升级镜头;小提示：车道长度不足的情况,摄像机可置于道闸后方;第二步：连接设备P1为接电源端口,请外接12V-2A的电源,P2端口为网口;第三步：调节车辆成像角度在IE地址栏输入设备IP地址默认IP：,账号：admin,密码：admin,在网页实时视频查看车辆成像角度;侧角：小于30度,支持45度；俯角：小于30度,支持45度;小提示：如正确安装图示,相机可尽量往车道平行方向调整;错误安装也能识别,但识别率会有2、3个百分点的影响;第四步：调整车牌成像尺寸及聚焦在网页“安装引导”页进行调节,引导页视频图像上已给出一个推荐的车牌尺寸,只需调节“变倍”,配合“聚焦”,使实际场景中的车牌尺寸尽量接近于推荐的车牌尺寸即可推荐的宽度：车牌在视频中的宽度在120-200个像素范围,或者占视频图像宽度的1/10-1/7之间;小提示：先调变倍,再调聚焦,车牌过大会影响识别率;第五步：配置识别区域和虚拟线圈视频流识别：识别的帧数越多,识别率越高;识别区域：在“安装引导”界面,可自定义识别区域,通过配置识别区域可屏蔽掉不必要的干扰;虚拟线圈的位置配置：虚拟线圈控制了识别结果的触发时机,可自定义线圈位置,线圈需绘制在识别区域内部;小提示：最佳识别区域在视频图像的下半部分,车牌尺寸合适,且车辆由上至下驶入识别了较长距离虚拟线圈多绘制于此第六步：安装外置补光灯通过安装外置补光灯,可在夜间得到更好的成像质量和提高识别率;外置补光灯使用停车场专用白光LED补光灯,带光敏电阻自动开关功能,防水等级IP65;错误提示：外置补光灯与一体机安装距离过近,两者的距离小于30cm,补光灯的光线会直接被车牌表面的反光涂层反射到镜头,导致车牌在视频图像中引起过曝,显得发白,影响最终的识别结果第七步：调整内置补光灯亮度在“安装引导”界面,可调节内置LED亮度等级;错误亮度等级,内置补光灯过亮,照成过曝情况,此时应该降低补光灯的亮度,如下图：小提示：内置亮度设为2-3级就行,对于识别距离超过6米的停车场,可提高亮度等级,不是车牌越亮越容易识别第八步：接通其它接口线路,满足典型应用需求整体结构：车牌识别一体机尾线接口说明序号描述功能标识详细接线说明P 1 黑色DC电源插口19-24V+正确安装案例错误安装案例典型应用场景：1．白名单直接抬杆放行白名单数据导入设备,开关量输出1接道闸,车牌识别触发后,在设备上白名单验证通过后直接抬杆放行请做如下配置：基本设置->输入输出->输出配置2．实际地感触发车牌识别开关量输入1接地感线圈请做如下配置：基本设置->输入输出->车牌识别触发方式3．RS485接口外接其它设备输出车牌识别信息车牌识别触发后,在设备上白名单验证通过后,通过RS485-1进行输出请做如下配置：基本设置->输入输出->输出配置4．外接闪光灯,使用爆闪功能请做如下配置：开关量输入2接地感线圈,地感线圈都支持开关量信号,通过地感线圈控制闪光灯,将闪关灯连接在尾线或接线板的开关量输出接口,并且同时配置车牌输出方式为外部输入2触发此时需要调节触发延迟时间,与闪光灯配合,使识别效果最佳常见问题解答1．相机登陆的IP、用户名和密码出厂默认IP：,用户名：admin,密码：admin2．忘记IP地址,或用户名密码怎么办采用硬件复位的方式解决操作方法：打开设备外盖,黑色盖板上有圆孔,通过圆孔,使用工具长按电路板上的复位按钮,待设备LED灯闪两下后松开按钮,设备重启后即可恢复到默认的IP,用户名和密码;3．一体机配置工具若客户电脑IE版本要求IE版本以上太低或电脑配置太低无法打开设备网页,可使用一体机配置工具对设备进行配置,一体机配置工具在一体机开发包文件夹,或者和相关人员获取;4．相机无法登陆A．请检查并确保设备是和登陆电脑在同一个局域网；局域网无其他设备和一体机IP冲突,IP冲突会导致登陆不上,判断方法：先断开设备,再通过在电脑上ping设备IP,能ping通说明局域网此IP已经在使用;B．请检查并确保网口指示灯亮,指示灯不亮说明网络不通,导致登陆不上,此时需检查网络;5．网页端登陆的常见问题A．登陆设备后,登陆界面显示不正常,请确保IE版本是及以上;B．登陆到实时视频界面,无视频播放,此问题为没有安装控件,重新刷新网页,在网页会提示安装控件,安装完成即可看到实时视频;。

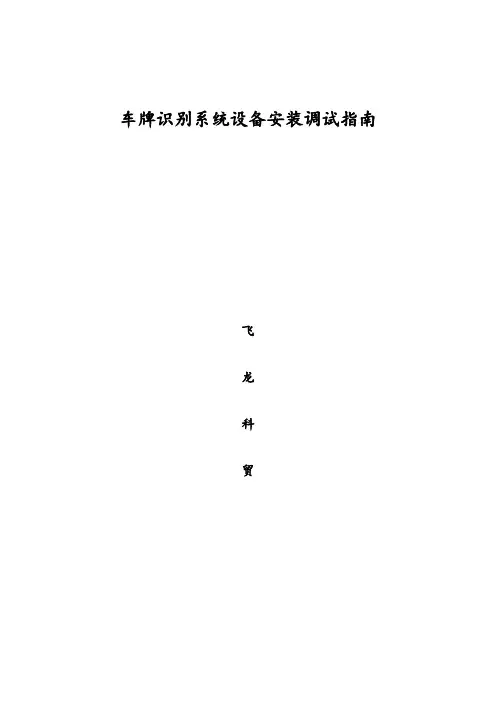

车牌识别系统设备安装调试指南飞龙科贸车牌识别系统设备安装调试指南车牌识别系统设备安装调试流程图（即步骤）：一、车牌识别系统设备安装1、出入口车牌抓拍系统中，相机普遍采取侧装方式，建议采用150cm以上立杆，直径5~8cm的不锈钢立柱；相机安装高度为120cm至150cm ，采取俯视角度安装，立柱安装在道闸前方；2、相机的安装位置距离来车方向触发线圈的中轴线距离为3.5~5米，以保证合适的抓拍距离；3、上述触发线圈的中轴线即为相机的对焦焦点位置；4、补光灯与相机在同一立杆上安装，安装高度为地面以上30~60cm 的位置，灯光调试，注意正打在地感线圈来车的车牌与地面之间为宜；5、标准一进一出车牌识别设备安装示意图如下；6、标准一进一出车道较好（进出车道均较直）的车牌识别设备安装平面图如下：二、地感线圈施工1、线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。

但在实际工程中，必须考虑线导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。

由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。

在实际的工程中，建议采用1.0mm以上铁氟龙高温软导线。

2、线圈形状建议矩形安装最常用的探测线圈应该是长方形。

两条长边与金属物运动方向垂直，彼此间距推荐为1米。

长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。

入口控制器地感线圈长宽建议为2000MM*600MM，如下图：道闸地感线圈长宽建议为2000MM*1000MM，如下图：3、线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在小地感100uH－300uH之间、大地感在50uH－1000uH之间。

在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。

周长越小，匝数就越多。

一般可参照下表：由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。

车牌识别一体机系统调试说明书目录一．车牌识别概述 ............................................ 错误!未定义书签。

二、车牌识别安装前注意事项................................... 错误!未定义书签。

1、计算机最低配置要求.................................... 错误!未定义书签。

2、现场安装位置最低要求尺寸.............................. 错误!未定义书签。

三、布线图 .................................................. 错误!未定义书签。

1、标准一进一出布线图.................................... 错误!未定义书签。

2、单通道一进一出布线图.................................. 错误!未定义书签。

3、出入口分开布线图...................................... 错误!未定义书签。

4、现场安装角度及识别距离参考对比图...................... 错误!未定义书签。

5、摄像机尾板接线图...................................... 错误!未定义书签。

6、设备接线图........................................... 错误!未定义书签。

四．车牌识别一体机安装步骤................................... 错误!未定义书签。

1．固定摄像机立柱........................................ 错误!未定义书签。

2．补光灯支架安装及补光灯安装............................ 错误!未定义书签。

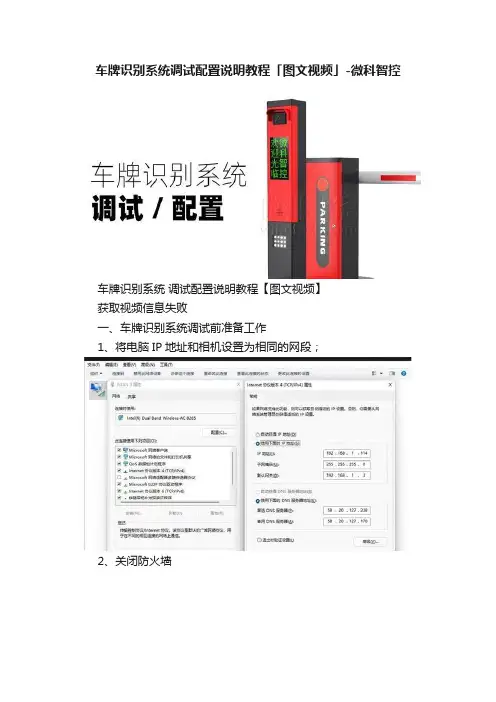

车牌识别系统调试配置说明教程「图文视频」-微科智控车牌识别系统调试配置说明教程【图文视频】获取视频信息失败一、车牌识别系统调试前准备工作1、将电脑IP地址和相机设置为相同的网段；2、关闭防火墙3、车牌识别系统安装调试工具二、车牌识别系统识别区配置按照车辆进出车场的行车路线，将车辆停放于距离车牌识别相机3.5-4.5m的位置，通过调节车牌识别的万向节，将车牌定位于相机画面的中下部2/5的位置，车牌需与画面保持水平，然后通过拉动画面中的触发框节点，进行识别区设定，在配置识别区时建议识别区上限不超过画面的中线，触发区整体高度约为画面整体高度的1/3，触发区尽量排除掉遮挡物；三、车牌识别系统相机主要参数配置1、修改IP：根据设备所处的内网进行IP配置，在确定IP前可使用PING工具排查IP是否被占用；在配置完设备IP后，建议在路由中进行MAC地址和IP绑定操作，避免内网中IP冲突；2、车牌识别系统触发方式：默认视频触发，如果现场采用地感触发则选择地感触发3、车牌识别系统优先城市：根据车牌识别系统所在地选择省份简称4、车牌识别系统场景选择：正常没有明显顺光或逆光的环境中，选择正常地面出入口；如果有地库出入口光线长时间较暗的环境，可选择地库出入口；有明显顺光和逆光的环境，可选择常规顺光；极端顺利光通常不选择，朋友们在做规划是也需要避免有极端顺逆光环境；在此项配置完成后，经过一段时间后可检查全天各时段的识别结果，再进行配置的微调；5、车牌识别系统安装距离：在配置好识别区后，根据安装距离选择合适的安装距离，然后再进行实际行车识别测试，如果界面识别结果为红色，且提示像素过大，则配置的安装距离需要增大，如提示过小，则需要减小配置的安装距离，直到识别结果显示正常；6、车牌识别系统来车方向：常规应用场景中“从上至下”是应用得最多的模式，即车辆从上方进入画面后，车牌识别系统开始识别车牌，当车牌进入识别区时，车牌识别系统输出识别结果；在进出车道分开的场景中，可使用“双向”模式，这样在后车跟车很近没有被识别的情况下，车辆在倒车进入识别区时即可触发识别结果，相对于从上到下的模式，车辆需移动的距离更短，可以提升通行效率；7、车牌识别系统相机补光灯设置：通常设定为日夜自动切换，通过光线感应模块来自动开启和关闭补光灯，也更可以根据现场需求设定为常亮和常灭，如果是地库长暗的环境，可设定为常量；也可以根据时间段来设定补光灯开启和关闭；四、车牌识别系统屏显协议和波特率需要根据根据屏显控制卡来配置，按厂家提供的参数提供配置即可；五、车牌识别系统相机时间同步本文完~~~~~。
