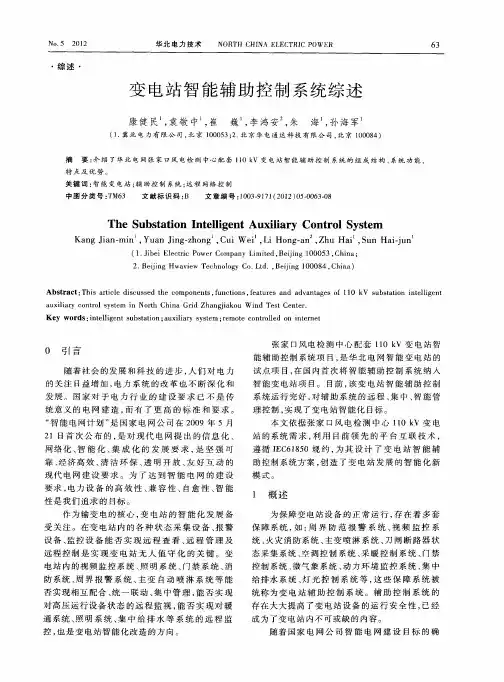

变电站智能辅助控制系统综述

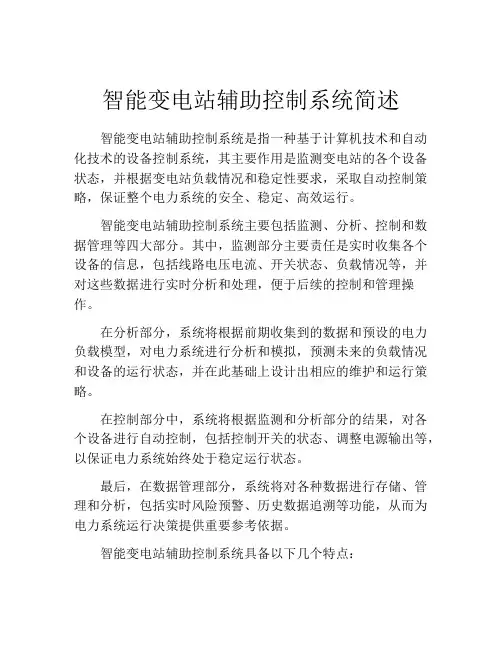

智能变电站辅助控制系统简述智能变电站辅助控制系统是指一种基于计算机技术和自动化技术的设备控制系统，其主要作用是监测变电站的各个设备状态，并根据变电站负载情况和稳定性要求，采取自动控制策略，保证整个电力系统的安全、稳定、高效运行。

智能变电站辅助控制系统主要包括监测、分析、控制和数据管理等四大部分。

其中，监测部分主要责任是实时收集各个设备的信息，包括线路电压电流、开关状态、负载情况等，并对这些数据进行实时分析和处理，便于后续的控制和管理操作。

在分析部分，系统将根据前期收集到的数据和预设的电力负载模型，对电力系统进行分析和模拟，预测未来的负载情况和设备的运行状态，并在此基础上设计出相应的维护和运行策略。

在控制部分中，系统将根据监测和分析部分的结果，对各个设备进行自动控制，包括控制开关的状态、调整电源输出等，以保证电力系统始终处于稳定运行状态。

最后，在数据管理部分，系统将对各种数据进行存储、管理和分析，包括实时风险预警、历史数据追溯等功能，从而为电力系统运行决策提供重要参考依据。

智能变电站辅助控制系统具备以下几个特点：1. 自动化运行，降低人为操作失误，提高电力系统的稳定性和可靠性。

2. 可靠的状态监测与分析，能够提前感知电力设备故障，及时进行维修和更换，减少停电次数和维修时间，降低了整个电力系统的故障率。

3. 灵活的控制策略，能够根据负荷和状态变化实时调整控制策略，提高系统的运行效率和安全指标。

4. 数据智能分析，能够深入分析电力设备工作状态和发生故障的原因，提供数据支持给系统的管理员和维修人员。

总之，智能变电站辅助控制系统在现代电力系统中发挥着至关重要的作用，是电力系统先进化的不可或缺的一部分。

未来，随着科技的进步和应用，该系统将更加完善，为电力系统的高效运行和可持续发展贡献出更多的力量。

变电站智能辅控系统分析与研究内蒙古锡林浩特市 026000摘要：随着社会的发展和科技的进步，人们对电力的关注日益增加，电力系统的改革也不断深化和发展。

智能变电站、变电站无人值班以及变电运行集中监控等电网运行模式迅速普及，变电站辅助监控系统作为电网智能化、安全生产所必须的重要技术手段之一，为电网的安全稳定运行提供了重要的保障。

作为实现智能变电站先进及优越性必不可少的组成部分，变电站智能辅控系统的重要性已经日趋显现。

本文对变电站智能辅控系统的架构和功能进行了研究。

关键词：变电站智能辅控系统；安全监察；变电运行常规的变电站辅助监控系统无法与运检、安监、调度等部门的业务相融合，无法对业务部门的工作做好支撑，集中体现在系统应用功能少、应用体验差、监控能力弱、智能化程度低等突出问题。

因此急需对变电站辅控系统进行改造，建设智能化的变电站辅控系统，应用新的技术手段来满足各业务部门新的需求。

智能变电站辅控系统是指在保障各子系统独自运行的前提下，对各子系统进行有机整合并对其进行底层控制的系统。

1业务需求分析1.1变电运行需求1.1.1倒闸操作辅助确认目前，当执行远方操作开关及刀闸任务时，需要运行人员到现场进行确认。

变电站实行无人值守模式后，由监控中心负责集中监控、运行维护、现场操作及事故处理，运行人员需要从监控中心到变电站现场进行确认。

对于远距离无人值守变电站及处理突发情况时，现场确认的模式存在一定局限，不能实现快速确认。

采用视频监控远程辅助确认，可提高工作效率。

需要在主变、开关场地布置摄像机实现远程确认，将视频画面与一次接线图相结合，将变电站内各个设备与摄像机预置位关联，便于快速查看变电站内相关设备的运行情况。

1.1.2远程设备巡视为满足变电站内生产设备安全运行，根据变电站运行规程要求，运行单位必须定期对变电站内的各种设备进行巡视、巡检。

但无人值班变电站的人工巡检及时性、可靠性差，花费人工较多，存在较大的交通风险和巡视过程风险，巡视效率低下。

论述变电站智能安全辅助监控系统一、引言随着近年来我国电网规模急剧扩大，新投运的变电站数量的成倍增长。

为提高生产管理效率，转变生产方式，新变电站都按照无人值守变电站进行设计和运行，传统有人值守变电站也已进行无人值守化升级改造。

但是从有人值守到无人值守的转变绝不仅仅是人员撤离那么简单。

如何切实提高变电站设备运行管理水平，切实保证变电站的安全运行，有效实现对变电站的运行主设备及辅助设施的监控及管理，把握设备的实时运行状况成为研究的主题。

在我国东北等高寒地区，冬季气温可达-40℃，冬季对高压设备运行状态及变电站环境监测尤为重要，并且对监测设备的低温运行也提出了更高的挑战。

黑龙江省电科院经过对黑龙江省部分无人值守变电站的考察，发现存在如下问题：1）变电站内的隔离开关、断路器等设备没有实现在线测温，需要巡视人员定期人工测温，数据受人为因素影响较大，漏测情况时有发生，当设备温度出现异常时关键点温度数据不能及时上传，故障无法及时被发现。

2）变电站室内关键场所（如：计算机房、继电保护小室、开关室、蓄电池间）没有温、湿度信息采集设备及自动调温设备，冬季靠暖气供热，一旦发生暖气临时中断现象，（如蓄电池间）设备在低温环境下运行，性能及寿命将受到严重影响；机房空调与温、湿度监测单元没有形成闭环联动，无法通过集控站干预空调等调温、湿设备的运行。

3）调度对站内隔离开关及断路器进行远程分合操作时，由于隔离开关电机或断路器储能机构故障，有时会出现分合动作不正常的状况，超过规定时间后，可能出现烧毁电机或断路器分合闸线圈的现象；同时由于隔离开关机械设计的原因，隔离开关动作时可能出现对应辅助节点无反应的问题，结果导致变电站后台监控画面的隔离开关分合显示错误。

4）早期变电站隔离开关执行机构箱、端子箱及断路器汇控箱内温度监控及自动加热设备并不完善（甚至根本没有配备），部分监控单元已损坏，不能有效实现温度上传及自动加热、排风功能，在冬季存在部分箱体内二次回路异常的情况。

变电站智能辅助监控系统介绍变电站智能辅助监控系统支持iec61850、光芒104等规约，采用强弱电分离设计，支持接入电力部门平台，实现系统集成，打造动力、环境、安全统一化、智能化的管理模式。

一、系统介绍嘉兴配电室环境监控系统支持定制，可根据现场实际需求进行监控模块配置，灵活方便。

该系统通过监控、预警、控制等手段，实现了变配电站安全运行最关注的“在控”、“可控”等问题。

该系统的核心是“智能感知”和“智能控制”，工业级设备，可靠性高且配置灵活，为电网设备安全稳定运行奠定了基础。

二、功能优势1、维护方便：系统网络结构脉络清晰，运行稳定，安全可靠，易于维护。

2、告警功能：对于遥测越限、门禁异常、环境异常、通讯异常、终端设备运行异常等，系统将自动告警。

3、全局总览：传感器数据实时刷新、正常/异常状态显示、传感器配置、告警事件实时刷新...4、可靠的数据信息：采用物联网智能主机，实现站房智能辅助设备的信息数据加密，保证电力信息的安全可靠。

三、系统功能：1、动力监测（变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线电量温度监测、配电柜电参数监测等）。

2、环境监测（温湿度、SF6&O2、噪声、粉尘、漏水、水位等监测）。

3、安全监测（烟雾、红外、电子围栏、门禁、视频等监测）。

4、设备控制（空调、除湿机、风机、灯光、水泵、新风机等控制）等。

四、的应用价值1、检修升级：嘉兴变电站智能辅助监控系统符合从定期检修到状态检修的管理趋势。

2、辅助电力运维：提升电力企业的运营管理水平，为社会、为电力事业创造更多的社会价值。

3、防患于未然：实时了解设备的运行状态，并直接对现场进行监控和监控，使人员能够迅速将事故消灭于萌芽状态。

4、立体监管模式：实现站端、主站两级垂直监管；变电站智能辅助监控系统基于各类先进技术，实现全方面、自动化、高效率的监控管理模式，节约人工、物力成本的消耗投入，确保站房运行环境的安全可靠，保障电网电力运行正常。

变电站〔配电室〕智能辅助监控系统变电站〔配电室〕智能辅助监控系统可比照变配电设备、现场环境、周界安防等情况智能分析监控，判断出异常时会以最快的方式，通知到多位电力值班人员，提供一个快速、详细的信息通知，对电力故障的防范、应急、处理起到一个辅助作用。

一、变电站/配电室智辅系统主要监控内容1、变压器测温：使用测温模块，对变压器接触点进展温度采集，用于变电站。

2、开关柜测温：监测进出的母线、接触点的温度信息，高温异常自动报警。

3、配电柜监测：监测配电柜各项电力参量，分析电力运行状态，找出电力不稳定的情况。

4、温湿度监控：采集各个设备运行环境的温度、湿度，并显示出来。

5、视频监控：实时视频监控图像、画面回放、警报联动抓拍等功能。

6、风机控制：远程启动/关闭，加强通风质量、提高散热能力。

7、气体监测：实时监测六氟化硫、臭氧等类型的气体有无泄漏，以便发出预警。

8、平安监控：接入电子围栏、人体红外感应装置，实现入侵警报。

9、水位监测：安装水位传感器，监测水位上涨情况。

10、水泵控制：与水位传感器联动，一键开/关，进展排水操作。

11、门禁管理：人员管理、权限分配、开门方式、出入记录、远程开门。

12、空调监控：监测送风口、运行模式、电流参数等信息，可与温湿度联动，进展控温、调湿。

13、灯光控制：远程控制变电站、配电室的灯光设备，减少因忘记关灯造成的电力消耗。

14、消防监测：烟雾、明火等火灾信息，增强火灾应急处理效率。

15、漏水监测：铺设感应线，对重点区域进展漏水监测，防止水浸破坏电力系统。

16、加湿器/除湿机：监测其运行状态，支持远程联动，防控高温、潮湿的环境。

17、……二、变电站/配电室辅助监控系统的特点1、双电源、独立组网，断电、断网还能在持续运行。

2、多样化报警模式，警报及时，无错、无遗漏。

3、功能灵活配置，告警上限、下限按需调整，满足不同场景的警报通知要求。

4、设备互相联动，紧急情况可以迅速解决，应急处置效率明显提高。

浅析智能变电站辅助综合监控系统智能变电站辅助综合监控系统高度集成各辅助信息，实现符合标准的横向及纵向的信息交互和发布，统一网络、统一平台、精简设备，避免重复建设，提高设备利用率，提高电网运行可靠性，为电力系统的安全稳定运行和设备有效监管提高技术支撑和技术保证，文章介绍了智能辅助综合监控系统的系统结构、技术原理、监控范围和发展方向。

标签：智能变电站；辅助系统；监控系统1 系统构成智能辅助综合监控系统位于变电站网络信息安全II区。

主要由视频图像监控、暖通环境监测、灯光照明、安全防护与门禁、交直流电源监测、消防火灾告警、SF6有害气体监测、状态监测等子系统组成，系统组成可根据变电站需要监测的信息进行调整。

智能辅助综合监控系统在安全II区内部与子系统进行数据交互，采用各子系统私有协议收集各子系统的辅助信息，采用IEC 61850标准，穿过防火墙安全I区监控主机单向获取部分SCADA信息进行分析和展示，同时对辅助子系统进行联动控制；采用符合各级主站系统要求的网络协议，通过IP网络将辅助系统数据传送给各级主站系统。

智能辅助综合监控系统图（如图1所示）。

2 技术原理2.1 环境监控系统环境量采集单元对环境信息也格式各样，品类众多，制造的众多在于信息精确计量和输出而不在于接口标准化，很难要求其输出标准接口，所以环境量采集单元必须支持多种类型输入/输出接口。

（1）温度传感器一般是由不同材质的导体在某点互相连接在一起，对连接点加热时，在导体不加热的部位就会出现电位差。

（2）温度传感器主要有电阻式、电容式两大类。

湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生变化，利用这一特性即可测量温度。

（3）风速传感器是测量空气流速的仪器。

（4）水浸传感器分为接触式水浸探测器和非接触式水浸探测器两种。

（5）六氟化硫/氧探测器主要使用电化学法，包括定位电解式传感器和伽伐尼电池式氧气传感器。

变电站智能辅助管理系统(智能变电站辅助系统解决方案)产品简介变电站智能辅助管理系统平台是北京玄卓科技有限公司历经数年深入变电行业第一线调研，为供电公司量身定做的一套变电站辅助系统智能化软件产品。

统一管理的问本系统致力于解决无人值守变电站辅助系统和辅助设备远程传输、题。

系统将采用先进、可靠、集成、低碳、环保的智能设备，实现全站辅助系统的信息数字化、通信平台网络化、信息共享标准化的基本要求，实现自动完成信息采集、测量、控制、监测等基本功能，并可根据变电站运行维护应用需求支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能。

一、产品特点变电站辅助系统信息数据标准化；系统采用通用DL/T860（IEC61850）标准，具备强大的数据接入能力，实现数据信息共享的标准化，统一决策管理。

提供标准的Webervice/XML开放数据接口，友好兼容接入第三方软件。

变电站辅助系统功能集成化；本平台可集成变电站各辅助系统，取代以往多系统操作的繁琐操作，通过统一的数据平台集中实现系统高级应用功能。

变电站运行环境调控智能化；根据一次设备运行的环境变化进行环境智能调控。

如自动起停空调、排风扇、排水泵等。

视频图像智能分析；对于关键区域的人员非法闯入、异物遗留、一次设备检修区域的穿越等情况进行分析告警，避免重大事故的发生。

远程智能视频巡检；通过视频图像远程智能化地展现一次设备运行情况、运行环境状况。

在极端天气下可取代人工巡检，提高工作效率。

四遥智能联动；通过联动视频监控系统，实现一次设备运行状态变化的可视化。

三维全景展示；根据变电站实际情况，量身制作三维仿真地图。

实现变电站设备、环境空间信息的直观化、可视化，实现正常、异常状态下的快速准确检索、判断。

二、系统结构智能辅助管理系统主要由管理服务器、功能服务器、流媒体服务器及管理系统软件组成，对前端辅助系统上传的图像信息、安防信息、环境信息、消防信息等进行整合、分类，对图像及事件进行智能分析，制定相关联动策略。

变电站智能辅助监控系统1、系统概述1.1 系统简介在变电站智能辅助监控系统（以下简称系统）中，通过利用先进的技术和设备，实现对变电站运行状态的实时监测、诊断和预警，提高变电站的安全性、稳定性和可靠性。

1.2 系统目标系统的主要目标是提供变电站的智能化监控和管理，使运维人员能够及时掌握变电站的运行状态，并能对异常情况进行快速响应和处理。

同时，系统还能够对变电站的设备进行远程控制，提高运维的效率和精度。

2、系统架构2.1 硬件架构系统硬件主要包括计算服务器、数据采集设备、传感器等。

计算服务器用于处理和存储采集的数据，数据采集设备用于获取变电站各个设备的运行数据，传感器用于实时监测变电站的环境参数。

2.2 软件架构系统的软件主要分为前端监控界面、后端数据处理和分析模块、远程控制模块等。

前端监控界面用于显示变电站的实时运行状态和警报信息，后端数据处理和分析模块用于对采集到的数据进行处理和分析，远程控制模块用于实现对变电站设备的遥控操作。

3、主要功能模块3.1 实时监测模块该模块负责实时监测变电站各个设备的运行数据，包括电压、电流、温度等参数。

通过传感器采集这些数据，并传输到后台服务器进行存储和处理。

3.2 故障诊断模块该模块对采集到的运行数据进行分析和处理，通过建立预测模型和算法，诊断变电站设备的故障类型和位置，提前预警运维人员，并提供相应的处理建议。

3.3 远程控制模块该模块提供远程对变电站设备的控制功能，可以实现设备的启停、调节参数等操作，同时可以监测控制操作的执行情况，并及时反馈给运维人员。

4、系统特点4.1 智能化系统利用和大数据分析等技术，能够自动分析和处理大量的运行数据，并进行预测和故障诊断，实现变电站的智能化管理。

4.2 实时性系统采用高速数据采集和传输技术，能够实时监测变电站设备的运行状态，及时反馈到运维人员，提高处理异常情况的效率。

4.3 远程管理系统支持远程监控和控制，运维人员可以通过互联网远程登录系统，实现对变电站设备的监控和控制，减少出差和维修时间，提高工作效率。

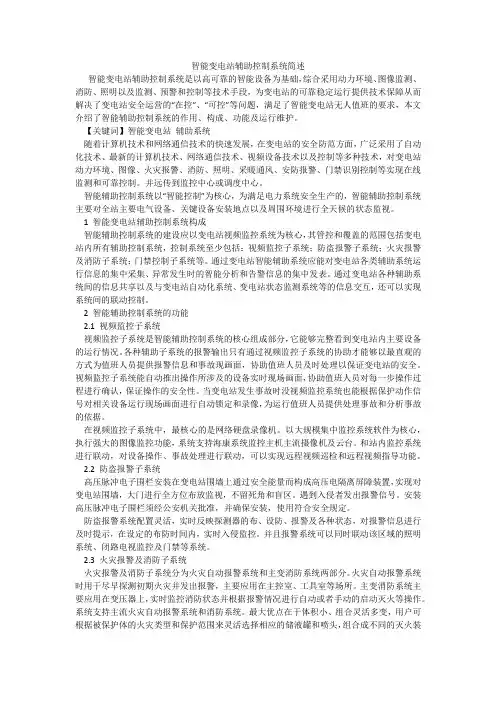

智能变电站辅助控制系统简述智能变电站辅助控制系统是以高可靠的智能设备为基础，综合采用动力环境、图像监测、消防、照明以及监测、预警和控制等技术手段，为变电站的可靠稳定运行提供技术保障从而解决了变电站安全运营的“在控”、“可控”等问题，满足了智能变电站无人值班的要求，本文介绍了智能辅助控制系统的作用、构成、功能及运行维护。

【关键词】智能变电站辅助系统随着计算机技术和网络通信技术的快速发展，在变电站的安全防范方面，广泛采用了自动化技术、最新的计算机技术、网络通信技术、视频设备技术以及控制等多种技术，对变电站动力环境、图像、火灾报警、消防、照明、采暖通风、安防报警、门禁识别控制等实现在线监测和可靠控制。

并远传到监控中心或调度中心。

智能辅助控制系统以“智能控制”为核心，为满足电力系统安全生产的，智能辅助控制系统主要对全站主要电气设备、关键设备安装地点以及周围环境进行全天候的状态监视。

1 智能变电站辅助控制系统构成智能辅助控制系统的建设应以变电站视频监控系统为核心，其管控和覆盖的范围包括变电站内所有辅助控制系统，控制系统至少包括：视频监控子系统；防盗报警子系统；火灾报警及消防子系统；门禁控制子系统等。

通过变电站智能辅助系统应能对变电站各类辅助系统运行信息的集中采集、异常发生时的智能分析和告警信息的集中发表。

通过变电站各种辅助系统间的信息共享以及与变电站自动化系统、变电站状态监测系统等的信息交互，还可以实现系统间的联动控制。

2 智能辅助控制系统的功能2.1 视频监控子系统视频监控子系统是智能辅助控制系统的核心组成部分，它能够完整看到变电站内主要设备的运行情况。

各种辅助子系统的报警输出只有通过视频监控子系统的协助才能够以最直观的方式为值班人员提供报警信息和事故现画面，协助值班人员及时处理以保证变电站的安全。

视频监控子系统能自动推出操作所涉及的设备实时现场画面，协助值班人员对每一步操作过程进行确认，保证操作的安全性。

智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

二、系统组成（一）、系统架构（二）、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。

（三）、核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。

能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。

工业级设计，通过EMC4级和国网指定结构检测。

智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。

它通过以太网TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。

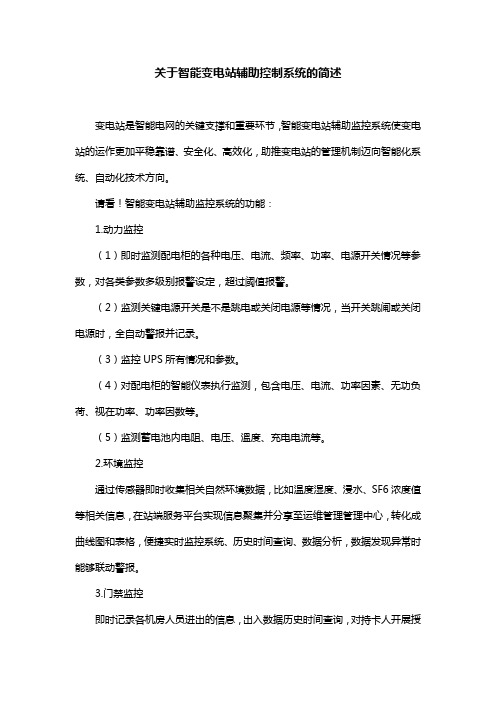

关于智能变电站辅助控制系统的简述变电站是智能电网的关键支撑和重要环节，智能变电站辅助监控系统使变电站的运作更加平稳靠谱、安全化、高效化，助推变电站的管理机制迈向智能化系统、自动化技术方向。

请看！智能变电站辅助监控系统的功能：1.动力监控（1）即时监测配电柜的各种电压、电流、频率、功率、电源开关情况等参数，对各类参数多级别报警设定，超过阈值报警。

（2）监测关键电源开关是不是跳电或关闭电源等情况，当开关跳闸或关闭电源时，全自动警报并记录。

（3）监控UPS所有情况和参数。

（4）对配电柜的智能仪表执行监测，包含电压、电流、功率因素、无功负荷、视在功率、功率因数等。

（5）监测蓄电池内电阻、电压、溫度、充电电流等。

2.环境监控通过传感器即时收集相关自然环境数据，比如温度湿度、浸水、SF6浓度值等相关信息，在站端服务平台实现信息聚集并分享至运维管理管理中心，转化成曲线图和表格，便捷实时监控系统、历史时间查询、数据分析，数据发现异常时能够联动警报。

3.门禁监控即时记录各机房人员进出的信息，出入数据历史时间查询，对持卡人开展授权，对电子门禁情况开展监控和开展远程开关门操纵。

4.业务流程联动通过电力企业标准协议与生产系统连接后，当遥控操作或发生常见故障时，监控系统将接到生产系统推送的遥控、遥信数据信号，联动相关设备，实现管理。

5.远程维护通过平台软件可以对前端设备开展校时、重启动、修改参数、远程维护等功能。

设备提供远程访问功能，运维管理人员无须抵达设备当场，就可修改设备的各类参数，提升的设备维护管理效率。

智能变电站辅助监控系统的建立，提升变电站的运作维护效率，提高系统可靠性，最大化确保变电站的安全生产工作。

变电站智能辅助监控系统【正文】一、引言变电站智能辅助监控系统是基于数字化技术和智能化算法的一种监控系统。

通过采集和分析变电站各种参数数据，实现对变电站设备状态的实时监测和故障预警，提高变电站的安全性、可靠性和效率。

本文档旨在对变电站智能辅助监控系统进行详细介绍和说明。

二、系统概述⒈系统架构⑴系统组成⑵系统功能⑶系统特点⒉系统需求⑴硬件需求⑵软件需求⑶数据需求三、系统设计⒈传感器布置与数据采集⑴传感器选择及布置原则⑵数据采集方法和技术⒉数据处理与分析⑴数据预处理⑵数据分析算法⒊监控与预警功能⑴实时监测功能⑵故障预警功能⑶报警与通知机制四、系统部署与调试⒈系统安装与配置⑴硬件设备安装⑵软件系统配置⑶数据采集与传输调试⒉数据验证与故障排除⑴监测数据验证⑵故障排查与修复五、系统运维与维护⒈系统运行监测与优化⑴监测指标与报表⑵性能优化措施⒉定期维护与巡检⑴硬件设备维护⑵软件系统更新六、系统性能评估⒈典型特征参数评估⑴系统准确性评估⑵实时性评估⒉故障预警效果评估⑴故障预警准确性评估⑵预防措施效果评估七、法律名词及注释⒈法律名词1：对应解释和说明⒉法律名词2：对应解释和说明【附件】⒈附件1：系统设计图纸⒉附件2：系统配置文件⒊附件3：实际数据采集记录【结束语】本文档详细介绍了变电站智能辅助监控系统的设计、部署、运维等各个方面，可以为相关工作人员提供参考和指导。

附件中包括了系统设计图纸、配置文件和实际数据采集记录。

相关法律名词和注释在文档中有详细说明。

如有任何疑问，请与我们联系。

智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

二、系统组成（一）、系统架构（二）、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。

（三）、核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。

能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。

工业级设计，通过EMC4级和国网指定结构检测。

智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。

它通过以太网TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。

变电站智能辅助监控系统子系统介绍一、系统概述变电站智能辅助监控系统的设计作为辅助监视变电站设备安全运行和监视变电站环境安全的目的，包括视频监控子系统，安全警卫子系统，门禁子系统，灯光智能控制子系统和环境监测子系统以及管理平台等。

主要考虑系统的实用性、安全性、经济性、可扩展性、兼容性、易操作性等几方面。

从实际出发，采用嵌入式网络型监控设备，辅于传感器，将变电站运行环境涉及的安全项目纳入到统一的监控平台下，组建综合监控管理系统，具有较好的成本优势，彻底解决了各种监控系统独立建设、各自为政、形成信息孤岛的现象。

建设周期大为缩短，系统维护成本也大大降低。

二、子系统介绍1、环境监控子系统环境监控子系统主机安装在监控室，通过采集和传输技术的应用，利用我公司辅助控制主机，可以实时监测某些重要场所和设备的工作环境（如：电压、电流、温度、湿度、漏水、水位、有害气体、含氧量、风速风向、烟雾、明火等等）；当工作环境出现异常时，可及时显示、报警，并可通过通信IP网络将数据上传至市级和省级调度中心。

本子系统由设备终端和系统平台两大部分组成，设备终端主要包含辅助控制主机和各种传感器。

系统平台主要是在电脑上可以直观的显示出被监测量的大小或状态，以及被监测量的实时值或各种故障发生的情况。

智能图像监控及可视对讲子系统变电站智能图像监控及可视对讲系统基于数字硬盘录象机硬件设备，并以网络视频集中监控系统管理软件为核心，执行强大的系统功能。

目前支持海康和大华的全系列数字监控以及网络摄像机设备。

门禁控制子系统门禁系统是指基于现代电子与信息技术，在变电站的出入口安装自动识别系统，通过对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统。

它是利用非接触式智能卡或指纹代替传统的人工查验证件放行、用钥匙开门的落后方式，系统自动识别智能卡上的身份信息和门禁权限信息，持卡人只有在规定的时间和在有权限的门禁点刷卡后，门禁点才能自动开门放行允许出入，否则对非法入侵拒绝开门并输出报警信号。

变电站智能辅助监控系统变电站智能辅助监控系统1. 简介1.1 目的本文档的目的是为了提供一个完整且详细的变电站智能辅助监控系统的范本，供参考使用。

1.2 范围本文档涵盖了变电站智能辅助监控系统的设计、实施和运行过程中的所有重要信息和步骤。

1.3 定义1.3.1 变电站：负责将高压电能转换成低压电能以供使用的设施。

1.3.2 智能辅助监控系统：利用先进的技术和软件工具，对变电站设备运行状态进行实时监控和分析的系统。

2. 目标2.1 主要目标变电站智能辅助监控系统的主要目标是提高变电站的运行效率和安全性，减少设备故障和维修时间。

2.2 具体目标2.2.1 实时监控变电站设备的运行状态，包括电流、电压、温度等参数。

2.2.2 提供设备故障诊断和预测功能，及时发现和修复潜在的设备故障。

2.2.3 自动报告和统计数据，用于运行管理和决策支持。

3. 设计和实施3.1 设计过程3.1.1 需求分析：收集用户需求，确定系统功能和性能要求。

3.1.2 系统设计：根据需求分析结果进行系统设计，包括硬件和软件设计。

3.1.3 系统开发：根据系统设计，进行系统开发和编程工作。

3.1.4 系统测试：对开发完成的系统进行功能和性能测试，确保系统的稳定性和可靠性。

3.2 实施步骤3.2.1 设备安装：安装监控设备和传感器，并进行设备连接和配置工作。

3.2.2 软件安装：安装监控系统的软件，并进行系统配置和参数设置。

3.2.3 系统测试：对安装完成的系统进行功能和性能测试，确保系统正常运行。

3.2.4 系统上线：将测试通过的系统正式投入使用，并进行系统运行监控和故障排除。

4. 运维和支持4.1 运维流程4.1.1 数据采集：定期采集变电站设备的运行数据，并到监控系统。

4.1.2 数据处理：对采集到的数据进行处理和分析，报告和统计数据。

4.1.3 故障诊断：根据数据分析结果，对设备故障进行诊断和定位。

4.1.4 故障修复：根据故障诊断结果，进行设备故障的修复和维护工作。

变电站智能辅助监控系统传统的变电站安防智能化系统受传统理念和技术的影响，各个子系统都是孤立的，以至于出现丁一种监控“孤岛”现象，无形中降低了系统的实用性、稳定性和安全性，而且增加了投资成本。

尤其是现在变电站系统平常的生产过程大量采用无人值守或少人值守模式。

而对于变电站这样的场所来说，远程、实时、多维、自动的智能化综合安保系统是变电站安全运作必备的前提条件。

2、系统总体设计安徽电科恒钛智能科技有限公司根据多年变电站监控现场经验，结合智能化变电站实际应用需求，把变电站智能辅助监控系统分为三级中心、九大系统。

三级中心变电站智能辅助监控系统(以下简称“辅助系统”)为分层、分区的分布式结构，按变电站智能辅助监控省级监控中心、变电站智能辅助监控地区级监控中心、变电站智能辅助监控区城监控中心系统和变电站智能辅助监控站端系统四级构建，如图1所示。

变电站智能辅助监控系统从区域上分为三级中心，每级中心从技术上都分为主控中心、客子端和接口系统(预留)，用于扩充与其他系统之间的衔接，以及we b浏览功能。

主控中心：包含数据库和管理平台，实现数据存储、权限控制、实时监控、配置管理等全部功能。

客子端：在变电站和其他必要的地方电脑上安装客子端，根据权限的不同，操作员可以进行相应的监控、管理和操作。

接口系统：系统通过采用i e c61850通信规约与综合自动化等系统的接口和联动。

web浏览：系统另外提供浏览器的方式，供值班和相关人员实时监控每个变电站区域的环境状态、报警状态、人员进出状态等实时状态。

九大子系统辅助控制系统必须把环境、视频、火灾消防、s f6、防盗报警、门禁等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。

站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。

辅助控制系统设置了系统内的动力环境监控子系统、视频监控子系统、消防子系统、空调及设备控制子系统、sf6监测报警子系统、防盔报警子系统、门禁子系统、智能图像监控子系统、web浏览子系统等九人子系统。
