智能变电站辅助系统综合监控平台的应用(成功案例)

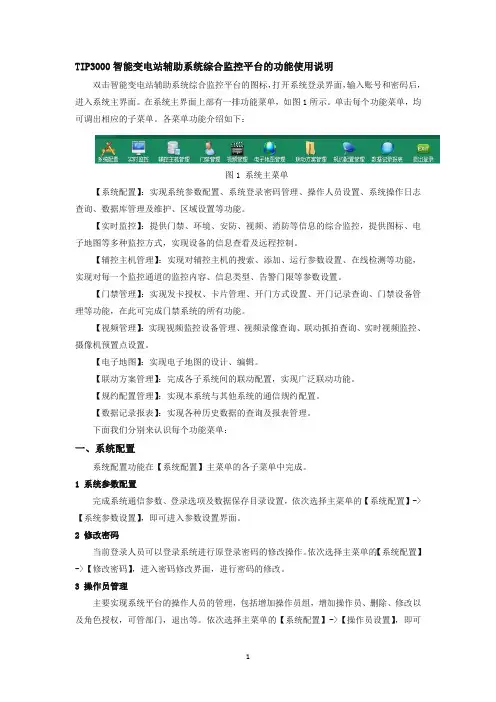

TIP3000智能变电站辅助系统综合监控平台的功能使用说明双击智能变电站辅助系统综合监控平台的图标，打开系统登录界面，输入账号和密码后，进入系统主界面。

在系统主界面上部有一排功能菜单，如图1所示。

单击每个功能菜单，均可调出相应的子菜单。

各菜单功能介绍如下：图1 系统主菜单【系统配置】：实现系统参数配置、系统登录密码管理、操作人员设置、系统操作日志查询、数据库管理及维护、区域设置等功能。

【实时监控】：提供门禁、环境、安防、视频、消防等信息的综合监控，提供图标、电子地图等多种监控方式，实现设备的信息查看及远程控制。

【辅控主机管理】：实现对辅控主机的搜索、添加、运行参数设置、在线检测等功能，实现对每一个监控通道的监控内容、信息类型、告警门限等参数设置。

【门禁管理】：实现发卡授权、卡片管理、开门方式设置、开门记录查询、门禁设备管理等功能，在此可完成门禁系统的所有功能。

【视频管理】：实现视频监控设备管理、视频录像查询、联动抓拍查询、实时视频监控、摄像机预置点设置。

【电子地图】：实现电子地图的设计、编辑。

【联动方案管理】：完成各子系统间的联动配置，实现广泛联动功能。

【规约配置管理】：实现本系统与其他系统的通信规约配置。

【数据记录报表】：实现各种历史数据的查询及报表管理。

下面我们分别来认识每个功能菜单：一、系统配置系统配置功能在【系统配置】主菜单的各子菜单中完成。

1 系统参数配置完成系统通信参数、登录选项及数据保存目录设置，依次选择主菜单的【系统配置】->【系统参数设置】，即可进入参数设置界面。

2 修改密码当前登录人员可以登录系统进行原登录密码的修改操作。

依次选择主菜单的【系统配置】->【修改密码】，进入密码修改界面，进行密码的修改。

3 操作员管理主要实现系统平台的操作人员的管理，包括增加操作员组，增加操作员、删除、修改以及角色授权，可管部门，退出等。

依次选择主菜单的【系统配置】->【操作员设置】，即可进入操作员设置界面。

110kv变电站智能辅助系统综合监控平台西创110kV变电站视频监视系统技术规范西创110kV变电站智能辅助系统综合监控平台,技术规范,二?一三年四月西创110kV变电站视频监视系统技术规范目录总则...................................................................... ..................................................... 2 一、概述 ..................................................................... ............................................. 2 二、系统方案介绍 ..................................................................... ............................ 4 三、实现原理...................................................................... .................................... 5 四. 监控单元...................................................................... ..................................... 9 五、系统功能...................................................................... .................................. 13 六、系统特点...................................................................... .................................. 17 七、技术指标........................................................................................................ 17 八、系统软件...................................................................... .................................. 18 九、系统硬件...................................................................... .................................. 22 十、技术服务...................................................................... .................................. 26 十一、买方工作 ..................................................................... .............................. 27 十二、工作安排 ..................................................................... ............................ 27 十三、质量保证和试验 ..................................................................... ............... 27 十四、包装运输和储存...................................................................... ................. 27 十五、摄像机布点 ..................................................................... .......................... 28 十六、供货清单 ..................................................................... (28)第1页西创110kV变电站视频监视系统技术规范总则西创110kV变电站实现智能化，在统一界面下视频、灯光、门禁、环境、SF6、火灾消防、安防报警所有状态的监控统一的设备配置管理、故障调度统一的报表日志管理;要求该套设备可脱机运行—在网络断线、服务器故障等情况下不影响任何报警、定时控制、设备联动等功能。

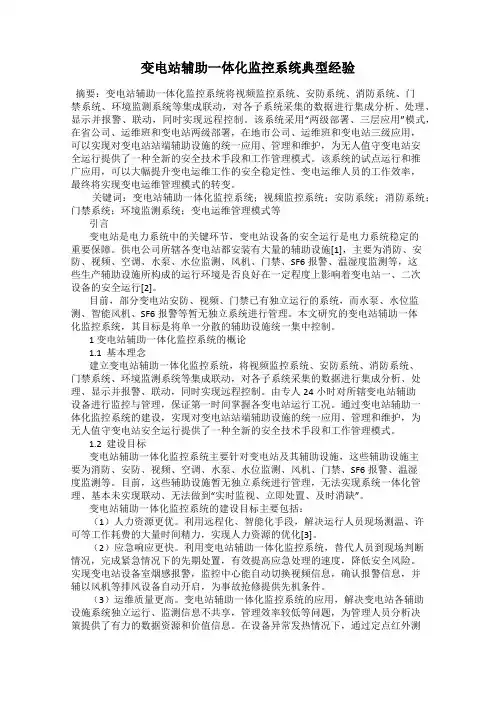

变电站辅助一体化监控系统典型经验摘要：变电站辅助一体化监控系统将视频监控系统、安防系统、消防系统、门禁系统、环境监测系统等集成联动，对各子系统采集的数据进行集成分析、处理、显示并报警、联动，同时实现远程控制。

该系统采用“两级部署、三层应用”模式，在省公司、运维班和变电站两级部署，在地市公司、运维班和变电站三级应用，可以实现对变电站站端辅助设施的统一应用、管理和维护，为无人值守变电站安全运行提供了一种全新的安全技术手段和工作管理模式。

该系统的试点运行和推广应用，可以大幅提升变电运维工作的安全稳定性、变电运维人员的工作效率，最终将实现变电运维管理模式的转变。

关键词：变电站辅助一体化监控系统；视频监控系统；安防系统；消防系统；门禁系统；环境监测系统；变电运维管理模式等引言变电站是电力系统中的关键环节，变电站设备的安全运行是电力系统稳定的重要保障。

供电公司所辖各变电站都安装有大量的辅助设施[1]，主要为消防、安防、视频、空调、水泵、水位监测、风机、门禁、SF6报警、温湿度监测等，这些生产辅助设施所构成的运行环境是否良好在一定程度上影响着变电站一、二次设备的安全运行[2]。

目前，部分变电站安防、视频、门禁已有独立运行的系统，而水泵、水位监测、智能风机、SF6报警等暂无独立系统进行管理。

本文研究的变电站辅助一体化监控系统，其目标是将单一分散的辅助设施统一集中控制。

1 变电站辅助一体化监控系统的概论1.1 基本理念建立变电站辅助一体化监控系统，将视频监控系统、安防系统、消防系统、门禁系统、环境监测系统等集成联动，对各子系统采集的数据进行集成分析、处理、显示并报警、联动，同时实现远程控制。

由专人24小时对所辖变电站辅助设备进行监控与管理，保证第一时间掌握各变电站运行工况。

通过变电站辅助一体化监控系统的建设，实现对变电站站端辅助设施的统一应用、管理和维护，为无人值守变电站安全运行提供了一种全新的安全技术手段和工作管理模式。

智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

二、系统组成（一）、系统架构（二）、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。

（三）、核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。

能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。

工业级设计，通过EMC4级和国网指定结构检测。

智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。

它通过以太网TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。

新型数字智能变电站监控及巡视系统应用研究姚志鹏（国电南瑞南京控制系统有限公司）摘　要：为实现“双碳”目标，保障电网安全可靠运行，适应电网运维管理变革，针对传统变电站的辅助设备监控及巡视系统能力不足、集控站和调度端无法采集辅助设备信息等问题，提出了一种全新的数字智能变电站监控及巡视系统方案，以构建高效的服务体系。

通过数字化远传、智能感知、图像智能分析技术，将设备监测、安全防卫、火灾消防、动环监测、智能巡视及锁控等多种功能集成应用于变电站，全面覆盖监测及巡视前端设备，并通过远传信息上送集控端，实现对变电站的全面监测、感知及巡检。

本文主要介绍新型数字智能化变电站监控与巡视系统的总体架构以及各功能模块设计思路与关键技术，重点对远程终端采集子系统、通信子系统及后台管理平台进行阐述。

数字监控及巡视系统在工程应用期间展现出卓越的表现，具备广泛的推广应用前景。

关键词：新型数字智能变电站；监控及巡视系统；应用研究０　引言相较于当前的信息服务和数据处理，传统的信息处理方式呈现出更为繁琐和复杂的特点，其处理成本也更高，同时信息处理的效率和精度也有所欠缺。

随着互联网技术的快速发展，大数据分析技术得到了广泛的应用，其主要是将海量的数据通过一定的方法进行分类汇总，并根据不同类别数据之间所存在的关系建立数学模型。

此外，本系统还融合了在线监测和智能巡查等先进功能，对前端设备配置和终端设备传输方式进行了全面集成，从而实现了对变电站进行全景动态监测、全面智能感知和全方位实时监控的目标。

１　监测和巡视系统的组成为了满足新型数字化智能变电所对电力系统中主要设备和辅助设备信息化的需求，同时也满足对电力系统消防和安全防护的日益关注，本项目提出了一种数字化智能变电站监测和巡视系统。

该系统融合了一次设备在线监测、二次设备在线监控、火灾消防、安全防护、动环监测、智能锁控和智能巡视等多项技术，可应用于电力系统中。

该系统采用了分布式架构，将整个主站划分为多个区域并设置相应的子站，各区域内分别设有独立的主控室单元和终端采集单元，实现对主站场区的全覆盖。

智能变电站辅助监控系统解决方案
智能变电站辅助监控系统解决方案
五、产品特点
1）开放性(重要)
能够对下接入不同厂家/品牌的站端设备、传感器、控制器、摄像头等。

2）统一性
需要包括通信规约（485/422/232/61850/开关量等）的转换，带有自动对时功能，可以实现不同站端设备的集中和管理，包括环境监测、音视频、照明、安防等的完整集中统一3）智能性
可实现针对不同监测场景（开关室、设备室、控制室、地上、地下所等），设定不同监控策略，不同的监控职能部门，任意配置，满足不同的监测需求。

4）易扩展性
在未来监测场所\设备增加、系统升级扩容时，仅需要完成软件的配置即可。

5）易用性
系统采用b/s架构设计；
从应用角度出发，系统平台的功能应符合实际需要，有良好的可操作性，运维人员通过简单的培训就能掌握系统的操作要领，能够在实际工作中运用系统。

6）高可靠性
变电站是配网结构中的重要基础场所，智能环境监控系统也是长期处于运行状态，系统的稳定性显得尤为重要。

因此：
站端设备可以脱网独立运行；
局部所故障不影响整个系统平台的正常工作。

站端设备采用模块化结构，便于故障排除和替换；系统平台有具备处理同时发生的多个事件的能力；。

智能变电站辅助监控系统解决方案
智能变电站辅助监控系统解决方案
五、产品特点
1）开放性(重要)
能够对下接入不同厂家/品牌的站端设备、传感器、控制器、摄像头等。

2）统一性
需要包括通信规约（485/422/232/61850/开关量等）的转换，带有自动对时功能，可以实现不同站端设备的集中和管理，包括环境监测、音视频、照明、安防等的完整集中统一3）智能性
可实现针对不同监测场景（开关室、设备室、控制室、地上、地下所等），设定不同监控策略，不同的监控职能部门，任意配置，满足不同的监测需求。

4）易扩展性
在未来监测场所\设备增加、系统升级扩容时，仅需要完成软件的配置即可。

5）易用性
系统采用b/s架构设计；
从应用角度出发，系统平台的功能应符合实际需要，有良好的可操作性，运维人员通过简单的培训就能掌握系统的操作要领，能够在实际工作中运用系统。

6）高可靠性
变电站是配网结构中的重要基础场所，智能环境监控系统也是长期处于运行状态，系统的稳定性显得尤为重要。

因此：
站端设备可以脱网独立运行；
局部所故障不影响整个系统平台的正常工作。

站端设备采用模块化结构，便于故障排除和替换；系统平台有具备处理同时发生的多个事件的能力；。

一、概述智能变电站辅助系统综合监控平台是智能变电站的重要组成部分,是集自动化技术、计算机技术、网络通信技术、视频压缩技术、射频识别技术以及智能控制术等技术为一体的综合信息平台，专门用于实现对变电站各种辅助生产系统的整合、优化、管理及控制,成为实施“大运行”战略体系不可或缺的重要技术手段。

二、目的通过对现有孤立分散的各类二次系统资源进行规范整合,实现二次系统的优化配置、信息资源共享、部门间业务的无缝衔接，从而提高电网一体化运行水平，解决二次系统种类繁杂、运行信息割裂等问题，满足大运行体系建设的需要。

1、通过规范各类辅助生产系统的信息传输方式及通信规约，有利于统一化管理，方便新的智能化功能扩充。

2、可以实现变电站“数据集成、业务协同、管理集中、资源共享”的管理要求，实现信息的集中采集、集中传输、集中分析、集中应用,实现与其他系统的交互应用，从根本上消除产生“信息孤岛”的局面。

3、通过各种辅助生产系统的有机整合,不仅可以提升各子系统的性能，实现系统功能的统一管理及广泛联动,提高应急处理和反应能力，加强对意外灾害和突发事件的预防和管理能力。

从而全面提升系统的智能化管理水平。

4、通过各种辅助生产系统的高度集成，统一上传，有利于远方人员对站内状况的全盘掌控,以加强对变电站的运行管理,提高对变电站辅助生产系统的监管质量，降低维护成本，提高运维效率。

三、适用范围可广泛应用于各电压等级变电站/所、换流站、开闭站/所等场所。

六、九大子系统智能变电站辅助系统综合监控平台包括视频联动子系统、火灾消防子系统、周界报警子系统、环境温湿度采集子系统、空调控制子系统、风机控制子系统、给排水控制子系统、灯光控制子系统、门禁控制子系统等九部分内容。

1）视频联动子系统视频联动子系统即将变电站的视频遥视的前端摄像机接入智能辅助系统的功能单元,是智能辅助系统的核心，提供与其它八个系统进行联动操作，实现视频共享及系统间协作功能.a. 可接受其他系统的调用请求；b. 系统可保障原视频监控系统的系统功能与应用不受影响；c. 系统支持同一摄像机的多位置调用及多个摄像机的同一位置调用方式，即以目标为基础的监控模式.2）火灾消防子系统火灾消防子系统是将火灾消防报警设备接入智能辅助系统的功能单元,以实现火灾消防系统与其他系统的联动与数据共享，从而实现报警资源的共享及系统间协作功能。
