变电站智能辅助监控系统介绍变电站智能辅助监控系统支持iec61850、光芒104等规约，采用强弱电分离设计，支持接入电力部门平台，实现系统集成，打造动力、环境、安全统一化、智能化的管理模式。
一、系统介绍嘉兴配电室环境监控系统支持定制，可根据现场实际需求进行监控模块配置，灵活方便。
该系统通过监控、预警、控制等手段，实现了变配电站安全运行最关注的“在控”、“可控”等问题。
该系统的核心是“智能感知”和“智能控制”，工业级设备，可靠性高且配置灵活，为电网设备安全稳定运行奠定了基础。
二、功能优势1、维护方便：系统网络结构脉络清晰，运行稳定，安全可靠，易于维护。
2、告警功能：对于遥测越限、门禁异常、环境异常、通讯异常、终端设备运行异常等，系统将自动告警。
3、全局总览：传感器数据实时刷新、正常/异常状态显示、传感器配置、告警事件实时刷新...4、可靠的数据信息：采用物联网智能主机，实现站房智能辅助设备的信息数据加密，保证电力信息的安全可靠。
三、系统功能：1、动力监测（变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线电量温度监测、配电柜电参数监测等）。
2、环境监测（温湿度、SF6&O2、噪声、粉尘、漏水、水位等监测）。
3、安全监测（烟雾、红外、电子围栏、门禁、视频等监测）。
4、设备控制（空调、除湿机、风机、灯光、水泵、新风机等控制）等。
四、的应用价值1、检修升级：嘉兴变电站智能辅助监控系统符合从定期检修到状态检修的管理趋势。
2、辅助电力运维：提升电力企业的运营管理水平，为社会、为电力事业创造更多的社会价值。
3、防患于未然：实时了解设备的运行状态，并直接对现场进行监控和监控，使人员能够迅速将事故消灭于萌芽状态。
4、立体监管模式：实现站端、主站两级垂直监管；变电站智能辅助监控系统基于各类先进技术，实现全方面、自动化、高效率的监控管理模式，节约人工、物力成本的消耗投入，确保站房运行环境的安全可靠，保障电网电力运行正常。
智能变电站辅助系统综合监控平台技术规范（范本）使用说明1．本技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，通用技术规范、专用技术规范固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用技术规范“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用技术规范、专用技术规范固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。
经标书审查会同意后，对专用技术规范的修改形成“项目单位技术差异表”，放入专用技术规范中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对新建工程，项目单位应遵循通用技术规范部分的一次、二次及土建的接口要求。
对扩建工程，项目单位应在专用技术规范提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应专用技术规范中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供相应试验报告。
目次智能变电站辅助系统综合监控平台技术规范（范本）使用说明 (95)1 总则 (97)1.1 一般规定 (97)1.2 标准和规范 (97)1.3 投标人必须提交的技术参数和信息 (98)1.4 安装、调试、性能试验、试运行和验收 (98)2 技术要求 (99)2.1 环境条件 (99)2.2 工作条件 (99)2.3 基本技术条件 (99)2.4 技术性能要求 (100)3 试验 (110)3.1 型式试验 (110)3.2 出厂试验 (110)3.3 现场试验 (110)4 其他要求 (111)4.1 质量保证 (111)4.2 技术服务 (111)4.3 工厂检验和监造 (113)4.4 包装运输和储存 (113)1 总则1.1 一般规定1.1.1 投标人及所投产品制造商必须有权威机关颁发的ISO 9001系列的认证书或等同的质量保证体系认证证书。
变电站辅助监控平台变电站辅助监控平台迎合电力变电站、小区配电房、预装式变电站等类型的电力项目需求而设计，一套系统中包含了十多项监控内容，实现了安全、环境等内容的智能化远程监控，该系统的出现让电力运维更加简化、高效。
一、变电站辅助监控平台的功能1、电气测温：监测变压器、线缆的运行温度。
2、水浸监测：用于变配电站的室内漏水故障监测，可加快漏水点排查速度，防止电力设备因漏水引发的故障。
3、臭氧监测：监测臭氧的浓度含量，当臭氧浓度高时，自动报警，方便工作人员进行处理。
4、SF6监测：监测SF6在空气中的浓度，当有气体泄漏，会快速发出警报，避免SF6泄漏、分解，变成有毒物质，危害人身安全。
5、烟感监测：对室内正在释放烟雾的区域进行感应、报警，实现火灾的报警通知。
6、视频监控：实时的图像信息，真实展现现场的设备、人员活动等图像信息，可联动其它功能，进行抓拍。
7、门禁监控：门禁系统的监控、管理功能，能提升安全保障，可避免无关人员随意出入站点。
8、联动控制：具备灯光、通风机、除湿机、加湿器等联动功能，还有空调远程控制功能，让环境调控的方式更加简化、快速。
9、……二、变电站智能监控平台的特点1、组网灵活：可满足多级远程监控管理的需求，可灵活构建省级、市级、县级的监控中心。
2、多点集控：可对单个区域、多个区域的变电站、配电室、开关站等进行集中管控，实现设备统一、信息集中的管理模式。
3、功能齐全：采集、控制、报警等多样化功能，解决人员不足、站点数量多、区域分散等问题。
4、协议标准：支持IEC61850、光芒104、RS485、RS232等通讯规约，满足电力行业对协议规约的标准需求。
5、支持定制：系统的监控功能、LOGO、接口数量等，可按照客户的需求而进行定制、更变。
变电站辅助监控平台是一套具备远程监控、故障报警、数据统计等功能系统，既能监测单个电力站点的运行情况，又能集中管理多个站点，是实现电网智能化、高效率运维的最佳选择。
变电站〔配电室〕智能辅助监控系统变电站〔配电室〕智能辅助监控系统可比照变配电设备、现场环境、周界安防等情况智能分析监控，判断出异常时会以最快的方式，通知到多位电力值班人员，提供一个快速、详细的信息通知，对电力故障的防范、应急、处理起到一个辅助作用。
一、变电站/配电室智辅系统主要监控内容1、变压器测温：使用测温模块，对变压器接触点进展温度采集，用于变电站。
2、开关柜测温：监测进出的母线、接触点的温度信息，高温异常自动报警。
3、配电柜监测：监测配电柜各项电力参量，分析电力运行状态，找出电力不稳定的情况。
4、温湿度监控：采集各个设备运行环境的温度、湿度，并显示出来。
5、视频监控：实时视频监控图像、画面回放、警报联动抓拍等功能。
6、风机控制：远程启动/关闭，加强通风质量、提高散热能力。
7、气体监测：实时监测六氟化硫、臭氧等类型的气体有无泄漏，以便发出预警。
8、平安监控：接入电子围栏、人体红外感应装置，实现入侵警报。
9、水位监测：安装水位传感器，监测水位上涨情况。
10、水泵控制：与水位传感器联动，一键开/关，进展排水操作。
11、门禁管理：人员管理、权限分配、开门方式、出入记录、远程开门。
12、空调监控：监测送风口、运行模式、电流参数等信息，可与温湿度联动，进展控温、调湿。
13、灯光控制：远程控制变电站、配电室的灯光设备，减少因忘记关灯造成的电力消耗。
14、消防监测：烟雾、明火等火灾信息，增强火灾应急处理效率。
15、漏水监测：铺设感应线，对重点区域进展漏水监测，防止水浸破坏电力系统。
16、加湿器/除湿机：监测其运行状态，支持远程联动，防控高温、潮湿的环境。
17、……二、变电站/配电室辅助监控系统的特点1、双电源、独立组网，断电、断网还能在持续运行。
2、多样化报警模式，警报及时，无错、无遗漏。
3、功能灵活配置，告警上限、下限按需调整，满足不同场景的警报通知要求。
4、设备互相联动，紧急情况可以迅速解决，应急处置效率明显提高。
变电站智能辅助监控系统1、系统概述1.1 系统简介在变电站智能辅助监控系统（以下简称系统）中，通过利用先进的技术和设备，实现对变电站运行状态的实时监测、诊断和预警，提高变电站的安全性、稳定性和可靠性。
1.2 系统目标系统的主要目标是提供变电站的智能化监控和管理，使运维人员能够及时掌握变电站的运行状态，并能对异常情况进行快速响应和处理。
同时，系统还能够对变电站的设备进行远程控制，提高运维的效率和精度。
2、系统架构2.1 硬件架构系统硬件主要包括计算服务器、数据采集设备、传感器等。
计算服务器用于处理和存储采集的数据，数据采集设备用于获取变电站各个设备的运行数据，传感器用于实时监测变电站的环境参数。
2.2 软件架构系统的软件主要分为前端监控界面、后端数据处理和分析模块、远程控制模块等。
前端监控界面用于显示变电站的实时运行状态和警报信息，后端数据处理和分析模块用于对采集到的数据进行处理和分析，远程控制模块用于实现对变电站设备的遥控操作。
3、主要功能模块3.1 实时监测模块该模块负责实时监测变电站各个设备的运行数据，包括电压、电流、温度等参数。
通过传感器采集这些数据，并传输到后台服务器进行存储和处理。
3.2 故障诊断模块该模块对采集到的运行数据进行分析和处理，通过建立预测模型和算法，诊断变电站设备的故障类型和位置，提前预警运维人员，并提供相应的处理建议。
3.3 远程控制模块该模块提供远程对变电站设备的控制功能，可以实现设备的启停、调节参数等操作，同时可以监测控制操作的执行情况，并及时反馈给运维人员。
4、系统特点4.1 智能化系统利用和大数据分析等技术，能够自动分析和处理大量的运行数据，并进行预测和故障诊断，实现变电站的智能化管理。
4.2 实时性系统采用高速数据采集和传输技术，能够实时监测变电站设备的运行状态，及时反馈到运维人员，提高处理异常情况的效率。
4.3 远程管理系统支持远程监控和控制，运维人员可以通过互联网远程登录系统，实现对变电站设备的监控和控制，减少出差和维修时间，提高工作效率。

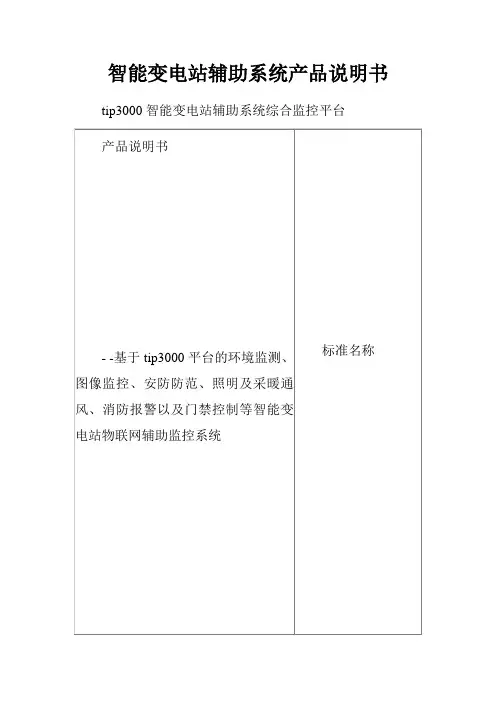

智能变电站辅助系统产品说明书tip3000智能变电站辅助系统综合监控平台
四、统应具备的特点
开放性(重要)
能够对下接入不同厂家/品牌的站端设备、传感器、控制器、摄像头等。
统一性
需要包括通信规约（485/422/232/61850/开关量等）的转换，带有自动对时功能，可以实现不同站端设备的集中和管理，包括环境监测、音视频、照明、安防等的完整集中统一
智能性
可实现针对不同监测场景（开关室、设备室、控制室、地上、地下所等），设定不同监控策略，不同的监控职能部门，任意配置，满足不同的监测需求。
易扩展性
在未来监测场所\设备增加、系统升级扩容时，仅需要完成软件的配置即可。
易用性
系统采用b/s架构设计；
从应用角度出发，系统平台的功能应符合实际需要，有良好的可操作性，运维人员通过简单的培训就能掌握系统的操作要领，能够在实际工作中运用系统。
高可靠性
变电站是配网结构中的重要基础场所，智能环境监控系统也是长期处于运行状态，系统的稳定性显得尤为重要。
因此：
站端设备可以脱网独立运行；
局部所故障不影响整个系统平台的正常工作。
站端设备采用模块化结构，便于故障排除和替换；
系统平台有具备处理同时发生的多个事件的能力；。
智能变电站辅助系统综合监控平台技术规范（范本）使用说明1．本技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，通用技术规范、专用技术规范固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用技术规范“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用技术规范、专用技术规范固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。
经标书审查会同意后，对专用技术规范的修改形成“项目单位技术差异表”，放入专用技术规范中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对新建工程，项目单位应遵循通用技术规范部分的一次、二次及土建的接口要求。
对扩建工程，项目单位应在专用技术规范提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应专用技术规范中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供相应试验报告。
目次智能变电站辅助系统综合监控平台技术规范（范本）使用说明 (95)1 总则 (97)1.1 一般规定 (97)1.2 标准和规范 (97)1.3 投标人必须提交的技术参数和信息 (98)1.4 安装、调试、性能试验、试运行和验收 (98)2 技术要求 (99)2.1 环境条件 (99)2.2 工作条件 (99)2.3 基本技术条件 (99)2.4 技术性能要求 (100)3 试验 (110)3.1 型式试验 (110)3.2 出厂试验 (110)3.3 现场试验 (110)4 其他要求 (111)4.1 质量保证 (111)4.2 技术服务 (111)4.3 工厂检验和监造 (113)4.4 包装运输和储存 (113)1 总则1.1 一般规定1.1.1 投标人及所投产品制造商必须有权威机关颁发的ISO 9001系列的认证书或等同的质量保证体系认证证书。
智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。
二、系统组成（一）、系统架构（二）、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。
（三）、核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。
能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。
工业级设计，通过EMC4级和国网指定结构检测。
智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。
它通过以太网TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。

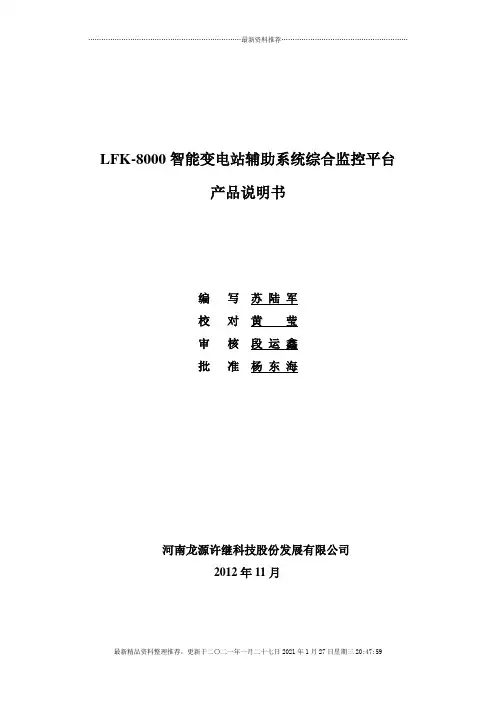

……………………………………………………………最新资料推荐…………………………………………………LFK-8000智能变电站辅助系统综合监控平台产品说明书编写苏陆军校对黄莹审核段运鑫批准杨东海河南龙源许继科技股份发展有限公司2012年11月最新精品资料整理推荐，更新于二〇二一年一月二十七日2021年1月27日星期三20:47:59……………………………………………………………最新资料推荐…………………………………………………目录一系统概述 0二系统总体设计 02.1 设计原则 02.2 遵循标准 (1)2.3 应用环境 (2)三系统组成 (2)四系统功能 (4)4.1 实时监控功能 (4)4.2 实时告警功能 (5)4.3 历史数据查询功能 (5)4.4 系统联动功能 (5)4.5 电子地图功能 (6)4.6 语音功能 (6)五子系统介绍 (6)5.1 视频监控系统 (6)5.2 安全防范系统 (10)5.3 环境监控系统 (13)5.4 智能门禁系统 (18)5.5火灾自动报警系统 (20)六软件使用 (20)6.1 软件安装与配置 (20)6.2基本功能介绍 (25)6.3 系统配置 (26)6.4辅控主机管理 (27)6.5门禁管理 (29)6.6 视频管理 (33)6.7 实时监控 (35)6.8 联动方案管理 (36)6.9 数据记录报表 (38)6.10 电子地图 (39)6.11 规约配置管理 (39)七安装及调试 (40)7.1屏体端子说明 (40)7.2前端设备安装 (40)7.3系统调试 (42)最新精品资料整理推荐，更新于二〇二一年一月二十七日2021年1月27日星期三20:47:59……………………………………………………………最新资料推荐…………………………………………………一系统概述智能变电站辅助系统综合监控平台是独立于站内计算机监控系统，专门用于实现对变电站各种辅助生产系统的整合、优化、管理及控制。
TIP3000智能变电站辅助系统综合监控平台的功能使用说明双击智能变电站辅助系统综合监控平台的图标，打开系统登录界面，输入账号和密码后，进入系统主界面。
在系统主界面上部有一排功能菜单，如图1所示。
单击每个功能菜单，均可调出相应的子菜单。
各菜单功能介绍如下：图1 系统主菜单【系统配置】：实现系统参数配置、系统登录密码管理、操作人员设置、系统操作日志查询、数据库管理及维护、区域设置等功能。
【实时监控】：提供门禁、环境、安防、视频、消防等信息的综合监控，提供图标、电子地图等多种监控方式，实现设备的信息查看及远程控制。
【辅控主机管理】：实现对辅控主机的搜索、添加、运行参数设置、在线检测等功能，实现对每一个监控通道的监控内容、信息类型、告警门限等参数设置。
【门禁管理】：实现发卡授权、卡片管理、开门方式设置、开门记录查询、门禁设备管理等功能，在此可完成门禁系统的所有功能。
【视频管理】：实现视频监控设备管理、视频录像查询、联动抓拍查询、实时视频监控、摄像机预置点设置。
【电子地图】：实现电子地图的设计、编辑。
【联动方案管理】：完成各子系统间的联动配置，实现广泛联动功能。
【规约配置管理】：实现本系统与其他系统的通信规约配置。
【数据记录报表】：实现各种历史数据的查询及报表管理。
下面我们分别来认识每个功能菜单：一、系统配置系统配置功能在【系统配置】主菜单的各子菜单中完成。
1 系统参数配置完成系统通信参数、登录选项及数据保存目录设置，依次选择主菜单的【系统配置】->【系统参数设置】，即可进入参数设置界面。
2 修改密码当前登录人员可以登录系统进行原登录密码的修改操作。
依次选择主菜单的【系统配置】->【修改密码】，进入密码修改界面，进行密码的修改。
3 操作员管理主要实现系统平台的操作人员的管理，包括增加操作员组，增加操作员、删除、修改以及角色授权，可管部门，退出等。
依次选择主菜单的【系统配置】->【操作员设置】，即可进入操作员设置界面。
4 系统操作日志可以对系统操作日志进行查询、打印、导出。
用户可以输入查询条件（所属设备、事件类别、开始日期和结束日期）进行查询，查询出日志后，可以选择打印功能或以Excel表格的形式导出日志。
.5 清除数据管理【过期数据清除】：清除系统平台本地数据库中的过期不在需要的冗余数据，可以避免长期的数据积累，导致数据库数据冗余过多，处理数据缓慢。
过期的数据清除之前请备份数据库，避免因操作失误导致数据丢失。
【数据库初始化】：对数据库进行初始化，若要进行此操作，请先备份数据库。
6 数据库维护对数据库进行备份、还原、压缩等维护。
7 区域设置【分站设置】：可以选择不同的代理类型、及是否启用在线标记。
【场所设置】：可编辑、增加、删除主场所和分场所。
如图1.1所示。
图1.1 场所设置界面二、辅控主机管理1辅控主机管理在此界面可实现辅控主机的搜索、添加、修改、删除及通信参数配置。
在设备添加之前，应完成系统的场所设置。
【搜索设备】：点击此按钮，可弹出“自动搜索设备”界面，在此界面可自动搜索网络内的设备，并列表显示。
选择搜索到的设备，点击“提取设备信息”按钮，即可将设备添加到主界面的设备列表中。
【通信参数】：点击此按钮，可以对相应设备的通信参数进行设置。
【串口设置】：点击此按钮，可以对相应设备的串口参数进行设置。
在此可对每个装置的4个RS485通道进行参数设置，包括波特率、校验位、通信模式等。
2主机通道配置在【主机通道配置】界面，可对相应设备的每个通道的监控内容进行定义。
每一台辅控主机提供模拟量输入、开关量输入、开关量输出、RS485通道4种通道类型。
在界面左侧选择设备，在右侧即可进行通道配置，主机通道配置界面如图2.1所示。
图2.1辅助控制主机通道配置选择“模拟量输入设置”、“开关量输入设置”、“开关量输出设置”、“RS485通道设置”等不同的通道类型选项，可对相应的通道内容进行配置。
可设置的内容有：通道号、通道类型、通道名称、监测类型、设备类型、告警属性、告警门限、告警颜色、设备厂家等内容。
在RS485通道设置时，先选择通道类型，再点击界面中的“添加通道”，即可弹出一个新的界面，在此可设置前端每一个传感器的地址、名称、通道号等信息，如图2.2所示为消防通道报警设置页面。
图2.2 消防通道报警设置界面通道配置时通道名称一般用前端设备的安装位置或功能来命名，比如“二次设备室温湿度”、“电子围栏防区1”、“10KV配电间灯光”。
告警属性一般情况下选择闭合告警，即正常情况下设备的告警输出为常开接点，出现告警则接点闭合。
通道配置完成后，点击“保存设置”即可。
三、门禁管理对门禁的管理在【门禁管理】主菜单的各子菜单中完成。
1 卡务中心管理卡务中心里包含卡片管理（人员持卡的管理）和档案管理（人员资料的管理）。
【部门管理】：该模块主要对应用单位的各个部门进行管理(增加、删除、编辑)，支持多级部门添加。
【卡类别管理】：卡类别管理就是人员所持有卡类别的定义，不同身份类别的人员针对卡的使用初始化类别可以进行区分，以便在查询报表中区分。
【人员管理】：该模块主要对单位所有人员的基本信息包括其图片、密码、卡号、编号、工号、姓名等相关信息和人员所持卡的基本情况进行管理及发卡、读卡、充值、退款、卡片挂失、解挂、退卡操作等。
人员管理界面如图3.1所示。
图3.1人员管理界面【批量发卡】：针对一次性发放卡较多的情况进行批量的处理。
【提取设备人员】：针对设备中的人员与系统中的人员信息，包括人员编号、卡号、缩略名等信息与本地平台系统数据库进行同步处理，使得平台数据与相关设备数据保持一致，使得数据准确性大大提高。
2 门禁设备管理该功能模块主要实现门禁设备的增加、删除、修改、清空设备记录、设备通讯参数设置、在线设备监测、搜索与提取、所属区域筛选等功能。
点击【门禁管理】->【门禁设备管理】命令即可进入门禁设备管理界面。
【设备搜索】：查找已安装并且在线的设备，搜索到设备以后，点击【提取设备信息】，就可以把设备添加到系统里。
双击提取到的设备，进入图3.2所示的修改编辑窗口，点击“提取配置信息”按钮，即可将所选择的设备实际配置信息提取至系统。
图3.2 提取设备配置信息界面【设备增加】：点击【增加】按钮，进入门禁设备的添加界面。
输入设备相关信息后，点击【确定】完成设备添加。
【设备修改】：修改设备的基本信息和配置信息，修改以后要上传设置才能修改设备的参数。
【设备删除】：在设备列表中选中待删除的门禁设备，点击该按钮，系统提示是否确认删除操作，点击确认后即可删除该门禁设备。
【设备检测】：先在区域筛选中选择相应的场所，点击【开始】按钮即可检测在线的设备。
如果设备在线会显示产品序列号、站点、通道（场所）、通讯端口，在检测结果里显示固件、型号、当前人员。
【清空设备记录】：清空设备里的所有信息，包括人员资料，刷卡记录，设备参数等所有的一切。
【设备通讯参数】：设置设备的通讯参数，如IP地址、子网掩码、默认网关等参数。
【设备信息导出】：将选择的信息导出、保存。
【设备信息打印】：打印设备的信息。
4 门禁临时授权设置临时的门禁通行权限，超过这段时间后该权限自动取消，适合需要临时授权的用户单位。
选择临时授权的临时时间段，然后选择授权的门信息，点击【选择人员】按钮选择需要临时授权的人员列表，确认后点击【开始授权】按钮。
授权成功后，系统界面提示“当前上传人员，覆盖当前文件”。
5 门禁永久授权给人员授权，按人员或者按门位置定义人员能通过特定的门。
该功能模块可以实现门禁权限的查询浏览（按部门、门位置）、添加删除权限、上传权限信息给相应设备、导出或打印授权信息。
【添加删除权限】：主要对设备中人员进出权限进行设置处理；为了方便操作，系统允许“按门授权”和“按人授权”, 点击添加删除权限按钮，进入门禁权限添加操作界面。
【查看】：对门禁授权操作完成后，可以进行授权信息的查看，系统可支持两种形式的查看方式：部门排列和所属设备排列。
【上传】：该功能按钮主要完成所有已授权人员或授权门的权限信息的统一上传至门禁设备，以便使得授权的门禁设备启用这些已经定义好的权限规则。
点击【上传】按钮，进行门禁授权信息的上传，系统将逐个提示当前的上传进度状态。
【导出】：将所有的授权信息按所选择的排列方式导出成Excel方便查看。
6 开门记录查询将门禁控制器里面的刷卡记录，提取到系统里面以便查询、分析统计。
选中需要提取刷卡记录的门，点击【开门记录查询】功能按钮，系统将开始提取该门的历史刷卡卡信息，在系统提取记录的过程中，记录成功。
办理授权开门的操作步骤如下：（1）点击【卡务中心管理】->【部门管理】，创建1个部门。
（2）点击【卡务中心管理】->【人员管理】，在刚才创建的部门里面创建人员。
先填写人员“基本信息”，再打开“持卡信息”界面，如图3.3所示。
在此界面填写卡内编码、密码和验证方式（一般选择卡或密码验证）。
所有信息填写完成后，点击“确定”按钮。
卡内编码的填写方法：清空卡内编码文本框，鼠标定位在此文本框内。
电脑连接上发卡器，将卡片放在发卡器上，卡片编码就直接出现在文本框内。
注意：人员与卡片是一一对应的，当需要办理多张卡片时，即需要创建多个人员。
图3.3 持卡信息（3）点击【门禁永久授权】，在新窗口中点击【添加删除权限】，在新窗口中点击【开始授权】，会弹出如图3.4所示窗口。
在上方人员列表中选择待授权的人员，下方左侧会出现可授权的门。
选中相应的门并移到右侧列表中，点击“通过并下载”，即可完成卡授权。
临时授权的操作方法与此类似。
授权完成后，门口读卡器上刷卡或用键盘输入“工号+确认键+密码+确认键”即可开门。
图3.4 按人授权四、视频管理1视频设备管理【自动搜索】：自动搜索在线的视频处理单元，并将搜索到的设备全部列出，可以选择相应的设备进行参数修改以及提取到本地进行管理。
【增加】：手动增加视频处理单元。
【修改】：修改视频处理单元参数。
【删除】：删除视频处理单元。
在增加视频处理单元时，需设置其通讯参数（IP 地址、端口、连接注册用户名、口令等）以及设备属性、通道名称等，也可对已经存在的视频处理单元进行参数修改。
服务器编辑界面如图4.1、4.2所示，视频处理单元的通道名称可根据摄像机的安装位置命名。
图4.1 视频处理单元通信参数设置图4.2 视频处理单元通道名称编辑.2 视频录像查询可选择视频区域、视频处理单元、查询类型、录像类型、通道号、开始时间、结束时间等查询条件，确认后即可查询到相应的录像记录。
选择相应记录即可进行录像回放。
3 联动抓拍查询查询所有根据联动设置所产生的抓拍图像以及录像文件，可设置多种查询条件。
在相应的记录上可进行图片浏览及视频回放。
