智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6 安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。
二、系统组成（一）、系统架构GPRS/3G/4G TCP/IP RS485/RS232智能变电站辅助系统综合监控平台变压器配电环境SF6 音视频安防消防门禁空调灯光（二八系统网络拓扑智能变电站辅助系统综合监控平台将各种子系统通过以太网或 RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等， 并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。
（三八 核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基 站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备， 有效保护 客户的已有投资。
能够实现大部分的传感器解析和设备控制， 以及设备内部的联 动控制，脱机实现联动、报警以及记录等功能。
工业级设计，通过 EMC4级和国 网指定结构检测。
智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线 检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐 蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生 产的一款产品。
它通过以太网TCP/IP 或者GPRS/3G/4C 网络，主要解决分布式无 人值守配电房的监控和管理问题。
1）置触摸屏支持单机管理配置7寸TFT 触摸屏，可以在触摸屏上进行网络参数设置、监控对象上下限 设置，状态监测、设备控制等功能，即使不联网也可以实现绝大部分功能。
变电站一体化智能辅助运维方案随着电力行业改革的进一步力腱,如何以变电站安全运营为切入点，为电网安全经济运行助力是重点工作。
电力生产始终以"安全第一”为目标，建设国家电网变电站智能监控系统I变电站一体化智能辅助运维方案，能及时发现站房环境和设备隐患，控制设备运行安全的环境因素，预防事故发生。
1、功能特点实时分析：对各种监测及报警数据进行分析，实时反映现场设备运行的环境情况、设备本身运行情况.眼见为实：实现了各种动环数据的报警联动视频监控，真正做到了"一眼可见对接电力平台：通过协议与信息一体化平台对接，支持辅助系统上传全景数据，接收信号，实现业务与生产系统的融合；设备联动设置：对采集到的数据进行分析判断，当阈值越限时，可及时生成报警事件，并联动相应设备.2、系统及方案简介变电站一体化智能辅助运维方案是由“线上监控+线下服务”构成的，通过线上监控对变电站进行全数据采集监控，全面掌握设备和环境的实时运行状态.变电站智能监控系统采取分层、模块化设计,使各个模块相互独立，层次清晰，模块之间的耦合度最小.系统主机具备丰富接口，可搭载触摸屏（选配），方便各仪表、传感器、视频等广泛接入.3、应用价值(1)降噬营邮：实现站房智能监控，提高了管理效率，减少了人工巡检工作量，为配电网企业降低了人力成本.在此过程中，可以提前预测潜在的风险，提前介入，降低了事故处理成本.(2)打造现代化平台：为新型现代化变酉晅站房的智能化、可视化、自动化、互动化做有效支撑.(3)立体监管模式：实现站端、主站两级垂直监管；(4)提高站房管理质量：对运行设备进行24小时不间断的数据采集监控，随时反映设备运行状况,实现对异常运行的及时报警.国家电网变电站智能监控系统I变电站一体化智能辅助运维方案利用IEC61850标准协议，实现了各系统之间的信息共享和系统间的互联,满足了电力行业的标准化和智能化应用.。
大华智能运维管理系统使用说明书大华智能运维管理系统使用说明书V3.0.3 浙江大华科技有限公司概述本文详细介绍了智能运维管理系统的初始化配置的方法、系统的日常操作以及备份与恢复等内容。
符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
防静电表示高压危险。
电击防护表示强激光辐射。
激光辐射表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
前言................................................ 错误!未定义书签。
1 概述.............................................. 错误!未定义书签。
2 初始化配置........................................ 错误!未定义书签。
3 登录系统.......................................... 错误!未定义书签。
4 设置.............................................. 错误!未定义书签。
4.1管理用户...................................... 错误!未定义书签。
4.1.1 权限配置 ................................ 错误!未定义书签。
4.1.2 用户配置 ................................ 错误!未定义书签。
4.2管理平台和设备................................ 错误!未定义书签。
变电站智能辅助管理系统(智能变电站辅助系统解决方案)产品简介变电站智能辅助管理系统平台是北京玄卓科技有限公司历经数年深入变电行业第一线调研，为供电公司量身定做的一套变电站辅助系统智能化软件产品。
统一管理的问本系统致力于解决无人值守变电站辅助系统和辅助设备远程传输、题。
系统将采用先进、可靠、集成、低碳、环保的智能设备，实现全站辅助系统的信息数字化、通信平台网络化、信息共享标准化的基本要求，实现自动完成信息采集、测量、控制、监测等基本功能，并可根据变电站运行维护应用需求支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能。
一、产品特点变电站辅助系统信息数据标准化；系统采用通用DL/T860（IEC61850）标准，具备强大的数据接入能力，实现数据信息共享的标准化，统一决策管理。
提供标准的Webervice/XML开放数据接口，友好兼容接入第三方软件。
变电站辅助系统功能集成化；本平台可集成变电站各辅助系统，取代以往多系统操作的繁琐操作，通过统一的数据平台集中实现系统高级应用功能。
变电站运行环境调控智能化；根据一次设备运行的环境变化进行环境智能调控。
如自动起停空调、排风扇、排水泵等。
视频图像智能分析；对于关键区域的人员非法闯入、异物遗留、一次设备检修区域的穿越等情况进行分析告警，避免重大事故的发生。
远程智能视频巡检；通过视频图像远程智能化地展现一次设备运行情况、运行环境状况。
在极端天气下可取代人工巡检，提高工作效率。
四遥智能联动；通过联动视频监控系统，实现一次设备运行状态变化的可视化。
三维全景展示；根据变电站实际情况，量身制作三维仿真地图。
实现变电站设备、环境空间信息的直观化、可视化，实现正常、异常状态下的快速准确检索、判断。
二、系统结构智能辅助管理系统主要由管理服务器、功能服务器、流媒体服务器及管理系统软件组成，对前端辅助系统上传的图像信息、安防信息、环境信息、消防信息等进行整合、分类，对图像及事件进行智能分析，制定相关联动策略。
变电站智能辅助监控系统1、系统概述1.1 系统简介在变电站智能辅助监控系统（以下简称系统）中，通过利用先进的技术和设备，实现对变电站运行状态的实时监测、诊断和预警，提高变电站的安全性、稳定性和可靠性。
1.2 系统目标系统的主要目标是提供变电站的智能化监控和管理，使运维人员能够及时掌握变电站的运行状态，并能对异常情况进行快速响应和处理。
同时，系统还能够对变电站的设备进行远程控制，提高运维的效率和精度。
2、系统架构2.1 硬件架构系统硬件主要包括计算服务器、数据采集设备、传感器等。
计算服务器用于处理和存储采集的数据，数据采集设备用于获取变电站各个设备的运行数据，传感器用于实时监测变电站的环境参数。
2.2 软件架构系统的软件主要分为前端监控界面、后端数据处理和分析模块、远程控制模块等。
前端监控界面用于显示变电站的实时运行状态和警报信息，后端数据处理和分析模块用于对采集到的数据进行处理和分析，远程控制模块用于实现对变电站设备的遥控操作。
3、主要功能模块3.1 实时监测模块该模块负责实时监测变电站各个设备的运行数据，包括电压、电流、温度等参数。
通过传感器采集这些数据，并传输到后台服务器进行存储和处理。
3.2 故障诊断模块该模块对采集到的运行数据进行分析和处理，通过建立预测模型和算法，诊断变电站设备的故障类型和位置，提前预警运维人员，并提供相应的处理建议。
3.3 远程控制模块该模块提供远程对变电站设备的控制功能，可以实现设备的启停、调节参数等操作，同时可以监测控制操作的执行情况，并及时反馈给运维人员。
4、系统特点4.1 智能化系统利用和大数据分析等技术，能够自动分析和处理大量的运行数据，并进行预测和故障诊断，实现变电站的智能化管理。
4.2 实时性系统采用高速数据采集和传输技术，能够实时监测变电站设备的运行状态，及时反馈到运维人员，提高处理异常情况的效率。
4.3 远程管理系统支持远程监控和控制，运维人员可以通过互联网远程登录系统，实现对变电站设备的监控和控制，减少出差和维修时间，提高工作效率。

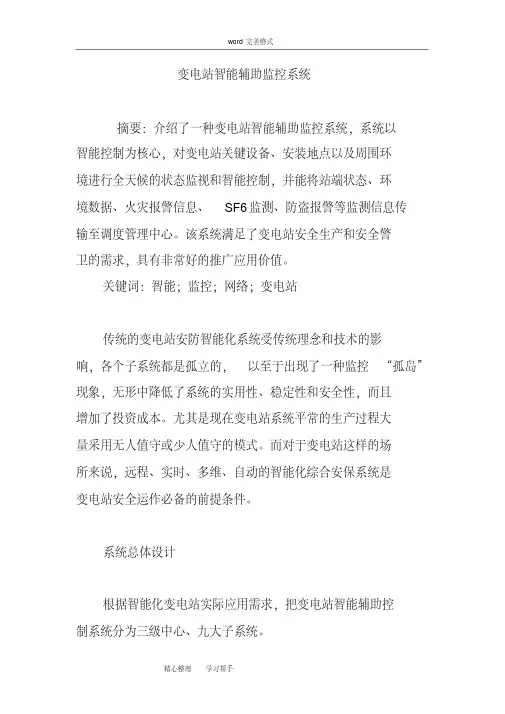

变电站智能辅助监控系统摘要：介绍了一种变电站智能辅助监控系统，系统以智能控制为核心，对变电站关键设备、安装地点以及周围环境进行全天候的状态监视和智能控制，并能将站端状态、环境数据、火灾报警信息、SF6监测、防盗报警等监测信息传输至调度管理中心。
该系统满足了变电站安全生产和安全警卫的需求，具有非常好的推广应用价值。
关键词：智能；监控；网络；变电站传统的变电站安防智能化系统受传统理念和技术的影响，各个子系统都是孤立的，以至于出现了一种监控“孤岛”现象，无形中降低了系统的实用性、稳定性和安全性，而且增加了投资成本。
尤其是现在变电站系统平常的生产过程大量采用无人值守或少人值守的模式。
而对于变电站这样的场所来说，远程、实时、多维、自动的智能化综合安保系统是变电站安全运作必备的前提条件。
系统总体设计根据智能化变电站实际应用需求，把变电站智能辅助控制系统分为三级中心、九大子系统。
三级中心变电站智能辅助控制系统(以下简称“辅助系统”)为分层、分区的分布式结构，按变电站智能辅助控制省级监控中心、变电站智能辅助控制地区级监控中心、变电站智能辅助控制区域监控中心系统和变电站智能辅助控制站端系统四级构建，如图1所示。
变电站智能辅助控制系统从区域上分为三级中心，每级中心从技术上都分为主控中心、客户端和接口系统(预留)，用于扩充与其他系统之间的衔接，以及WEB浏览功能。
主控中心：包含数据库和管理平台，实现数据存储、权限控制、实时监控、配置管理等全部功能。
客户端：在变电站和其他必要的地方电脑上安装客户端，根据权限的不同，操作员可以进行相应的监控、管理和操作。
接口系统：系统通过采用IEC61850通信规约与综合自动化等系统的接口和联动。
WEB 浏览：系统另外提供浏览器的方式，供值班和相关人员实时监控每个变电站区域的环境状态、报警状态、人员进出状态等实时状态。
九大子系统辅助控制系统必须把环境、视频、火灾消防、SF6、防盗报警、门禁等所有监控量在监控系统主界面上进行一体化显示和控制，不得分系统孤立显示和控制。
大华数字监控系统DSS-M2.1安装手册_V1.0_110609数字监控系统DSS-M2.1安装手册1.最低系统配置要求服务器：l CPU 酷睿2双核2.2l内存2Gl硬盘120G剩余空间（软件的安装盘应大于120G，建议软件不要安装到C盘）l以太网接口1000Mbps以太网双网卡l操作系统Microsoft Windows2003 Server 企业版SP2，支持4G以上内存l IE Internet Explorer 6.02.安装说明服务器安装1）运行DSSServer程序进行DSS2.0服务器程序的安装，首先进入安装界面2）单击按键进入选择安装路径界面3）确认安装路径后，单击按键继续安装操作4）单击按键继续安装，此安装过程可能需要一些时间，请耐心等待5）安装完成后弹出加密狗驱动安装提示框，选择按键进入驱动安装过程，点击按键则跳过驱动安装过程直接进入“步骤6”针对授权版本（含加密狗版本）必须选择按键进行加密狗驱动的安装。
