无人值守变电所巡检流程

无人值守硐室巡检工操作规程一、适用范围第一条本操作规程适用于煤矿井下无人值守变电所、排水泵房、恒压供水泵房巡检工。

二、上岗条件第二条巡检工必须经过专门培训、考核合格，取得煤矿井下电气作业证，持证上岗。

第三条巡检工必须熟知变电所、排水泵房、恒压供水泵房运行现状及设备性能结构原理、设备操作要领、停送电管理制度及井下排水系统、恒压供水系统、供电系统的操作程序。

三、无人值守变电所安全规定第四条无人值守变电所每天安排巡检工巡查一次，发现问题及时汇报，及时处理。

第五条每班配置1名变电工进行专职巡检，1名电工兼职巡检。

第六条巡检工对设备进行一次巡回检查(特殊情况除外)，检查项目如下:1.开关仪表指示是否正常。

2.开关及变压器声音、温度是否正常。

3.电缆外皮有无破损，电缆有无发热现象。

4.接地装置是否齐全、完好，连接是否紧固、可靠，接地螺栓有无锈蚀。

5.开关闭锁机构是否齐全、完好、可靠。

6.开关螺丝、弹垫齐全，规格统一，上紧后丝扣外露1～3扣，壳体有无变形、锈蚀、开焊，喇叭嘴紧固，压线板、密封圈、挡圈、挡板等符合防爆要求。

第七条巡检人员根据巡检的情况，及时填写设备巡检记录，并妥善保管，每月底将巡检记录交区队技术员办公室检查。

第八条故障跳闸处置办法巡检工巡检过程中发现变电所设备出现故障跳闸时，立即汇报班长及分控中心值班员，由值班员根据井下供电系统远程操作规程进行操作，若远程不能操作时，巡检工根据值班员安排严格按照以下步骤进行操作：1.短路:井下变电所高压开关出现短路故障,短路值大于1000A时,在未接到故障切除的通知前,不允许试送电;短路值小于1000A时,得到矿调度室许可,允许试送电一次;井下变电所低压开关出现短路故障时,允许试送电一次。

2.越级跳闸:井下变电所出现高压越级跳闸故障,应先送中央变电所,再送采区变电所,以确认母线段是否正常;母线段正常,观察5分钟无异常后,先送采区变电所内移动变电站,再送主要负荷高压开关,其它变电所内开关按顺序进行送电。

无人值守10kv变电所上墙管理制度下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!无人值守10KV变电所上墙管理制度第一部分：引言。

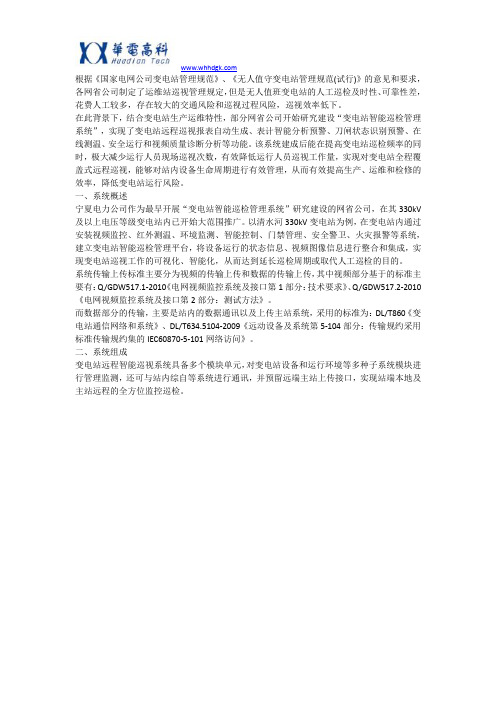

根据《国家电网公司变电站管理规范》、《无人值守变电站管理规范(试行)》的意见和要求，各网省公司制定了运维站巡视管理规定，但是无人值班变电站的人工巡检及时性、可靠性差，花费人工较多，存在较大的交通风险和巡视过程风险，巡视效率低下。

在此背景下，结合变电站生产运维特性，部分网省公司开始研究建设“变电站智能巡检管理系统”，实现了变电站远程巡视报表自动生成、表计智能分析预警、刀闸状态识别预警、在线测温、安全运行和视频质量诊断分析等功能。

该系统建成后能在提高变电站巡检频率的同时，极大减少运行人员现场巡视次数，有效降低运行人员巡视工作量，实现对变电站全程覆盖式远程巡视，能够对站内设备生命周期进行有效管理，从而有效提高生产、运维和检修的效率，降低变电站运行风险。

一、系统概述宁夏电力公司作为最早开展“变电站智能巡检管理系统”研究建设的网省公司，在其330kV 及以上电压等级变电站内已开始大范围推广。

以清水河330kV变电站为例，在变电站内通过安装视频监控、红外测温、环境监测、智能控制、门禁管理、安全警卫、火灾报警等系统，建立变电站智能巡检管理平台，将设备运行的状态信息、视频图像信息进行整合和集成，实现变电站巡视工作的可视化、智能化，从而达到延长巡检周期或取代人工巡检的目的。

系统传输上传标准主要分为视频的传输上传和数据的传输上传，其中视频部分基于的标准主要有：Q/GDW517.1-2010《电网视频监控系统及接口第1部分：技术要求》、Q/GDW517.2-2010《电网视频监控系统及接口第2部分：测试方法》。

而数据部分的传输，主要是站内的数据通讯以及上传主站系统，采用的标准为：DL/T860《变电站通信网络和系统》、DL/T634.5104-2009《远动设备及系统第5-104部分：传输规约采用标准传输规约集的IEC60870-5-101网络访问》。

二、系统组成变电站远程智能巡视系统具备多个模块单元，对变电站设备和运行环境等多种子系统模块进行管理监测，还可与站内综自等系统进行通讯，并预留远端主站上传接口，实现站端本地及主站远程的全方位监控巡检。

变电站(开关站)电气相关方管理制度1、变电站（开关站）电气相关方包括电力行业或上级相关管理部门电力客户、进场维保作业施工队伍、设备设施供应、协助方以及参观、学习、临时用工人员，相关方人员应遵从公司有关规定及变电站(开关站)制度，不应违反安全规程规定进入电气危险区域。

2、变电站(开关站)应对相关方进行分类管理，指派陪同、监督人对相关方现场电气安全负责。

3、对上级管理部门、电力客户、参观人员应进行进场安全告知，落实必要的安全措施，全程进行陪护并引导其在安全区域内活动，禁止做影响安全生产的事情。

4、对施工队伍、设备、设施供应、协助方以及学习、实习、临时用工人员，应进行进场安全培训，明确现场危险因素、可能后果及应对安全措施，作业、学习过程应有站房指派人员进行安全监督。

5、施工队伍应与上级公司签订安全协议后在开工前应办理工作票，接受安全交底。

作业中施工方应配置专职安全员，作业人员在工作票规定区域内进行工作，作业现场的安全管理应在站房现场负责人统一协调下进行。

施工方违反了安全管理规定的，站房现场负责人有权停止施工作业直至安全隐患消除。

施工结束后施工方应清理现场，经站房现场负责人确认后方可办理工作终结离场。

6、临时用工及实习、学习人员应承诺遵守公司的管理规定，不得随意出入开关场站，不得随意靠近、触动电气设备、设施，不得随意吸烟、动火，现场人员应对其进行监护。

变电站(开关站)交接班制度1、有人值守的变电站实行交接班制度。

交班人员应提前做好交班准备工作，接班人员应提前15分钟到达现场，查阅上一班运行和其他工作记录，交接使用中的和已收到的工作票。

2、交接班双方应共同按范进行交接班巡查。

巡查内容包括各路进、出线电压、电流值，设备信号、后台、直流系统；核对微机主接线图与实际位置相符性:现场设备仪表、运行音响，发现的缺陷、事故情况；一次设备变化和保护变更状况，检修安全措施布置，包括使用中的接地线号数及装设地点；核对安全用具、消防器材、钥匙、备品材料；检查周围环境及清洁卫生状况。

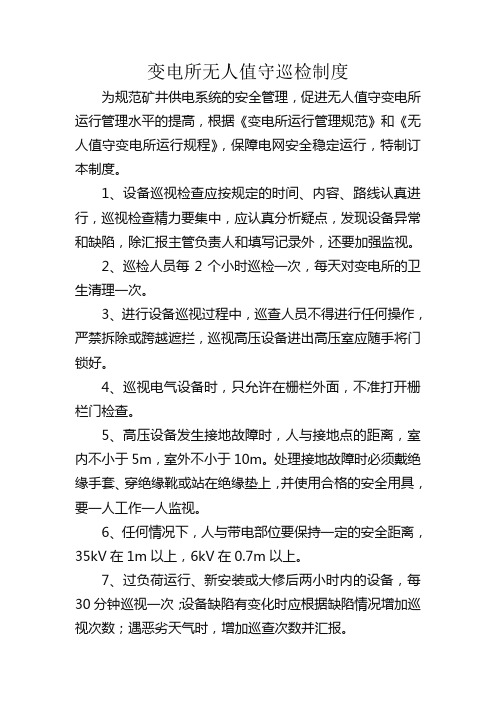

变电所无人值守巡检制度
为规范矿井供电系统的安全管理，促进无人值守变电所运行管理水平的提高，根据《变电所运行管理规范》和《无人值守变电所运行规程》，保障电网安全稳定运行，特制订本制度。

1、设备巡视检查应按规定的时间、内容、路线认真进行，巡视检查精力要集中，应认真分析疑点，发现设备异常和缺陷，除汇报主管负责人和填写记录外，还要加强监视。

2、巡检人员每2个小时巡检一次，每天对变电所的卫生清理一次。

3、进行设备巡视过程中，巡查人员不得进行任何操作，严禁拆除或跨越遮拦，巡视高压设备进出高压室应随手将门锁好。

4、巡视电气设备时，只允许在栅栏外面，不准打开栅栏门检查。

5、高压设备发生接地故障时，人与接地点的距离，室内不小于5m，室外不小于10m。

处理接地故障时必须戴绝缘手套、穿绝缘靴或站在绝缘垫上，并使用合格的安全用具，要一人工作一人监视。

6、任何情况下，人与带电部位要保持一定的安全距离，35kV在1m以上，6kV在0.7m以上。

7、过负荷运行、新安装或大修后两小时内的设备，每30分钟巡视一次；设备缺陷有变化时应根据缺陷情况增加巡视次数；遇恶劣天气时，增加巡查次数并汇报。

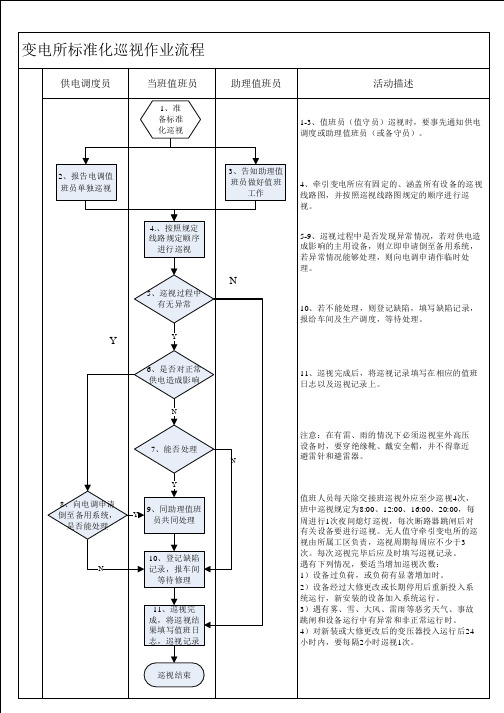

电气设备巡视流程答案：一、前期准备1.确定巡视时间和计划：根据变电站的设备数量、种类和规模等因素，制定完整的巡视时间表和计划。

2.准备相关设备：巡视人员需要携带必要的检查设备，包括手持式热成像仪、电压表、电流表、绝缘电阻测试仪等。

3.明确巡视内容和范围：根据变电站的特点和实际情况，明确巡视内容和范围，包括设备的机械、电气、热力、安全等方面内容。

二、巡视过程1.进入现场：到达变电站后，进行身份验证后，进入现场。

严格按照规定的路线和步骤，分别逐一巡视各个设备。

2.检查现场环境：检查现场环境是否正常，有无异常气味和噪音等，是否有害物质泄漏等。

3.检查设备外观：仔细观察设备外观是否清洁、整洁，有无磨损、腐蚀、油污等现象，是否有杂物阻塞。

4.检查设备运行状态：使用检测仪器对设备的运行状态进行检测，包括电压、电流、电阻、热量等。

5.检查设备接线情况：检查设备接线是否牢固、是否有破损、脱落等现象。

6.检查设备保护装置：检查设备保护装置的型号、参数是否正确，是否安装完好、运行正常。

7.检查设备附属设施：检查设备附属设施，包括避雷器、绝缘子、开关、接地装置等是否完好。

8.巡视总结：每次巡视结束后，进行总结，记录异常情况及时报告和处理。

三、记录与处理1.记录：对巡视情况进行准确记录，包括设备的名称、位置、巡视时间和发现的问题等。

2.处理：及时对异常情况进行处理，按照问题程度进行分类，确定处理优先级，制定处理方案，跟踪处理进度直至解决。

以上就是变电站设备巡视的工作流程。

通过规范的工作流程，并采取科学、严格的管理制度，可以确保变电站设备的安全运行。

扩展：对设备巡察检查是运行工作中经常性的很重要的一项内容。

处于运行状况的设备，其性能和状态的变化，除依靠设备的保护、监视装置、标记等显示外，对于设备故障和异常初期的外部现象，则主要地依靠值班人员定期的和特别的巡察检查来发觉。

1、感官巡视法即通过巡视检查人员的感官：眼看、耳听、鼻嗅、手触进行分析判断来发现设备的异常;2、工具辅助法是指使用工器具及仪表进行检查，如红外测温仪、钳形电流表等;来发现设备是否存在过热、主变铁芯是否多点接地等现象。

《变电站巡检制度》变电站巡视制度是保证电力设备安全运行的有效制度，巡视应按设备的实际位置制定合理的巡视路线，并按规定的时间、路线认真巡视设备以便及时发现设备缺陷和异常情况，为保证电力设备安全运行，特此制定以下巡视制度：1、交接班巡视：在交接班时，对上一班变动、操作、检修过的一、二次设备及自动化设备等新发现的缺陷及带严重缺陷的设备现场进行核对性巡视及检查。

巡视人员为各班值长及相关值班员，巡视时间为交接班前10分钟。

2、正常巡视：正常巡视时间为每个整点，巡视内容如下：（1）、注油的设备注油面应在标准范围以内，注油设备表面应清洁无任何渗油现象。

（2）、导线应无断股、过紧、过松等异常现象，接头、刀闸插头无发热现象。

（3）、瓷瓶部分应清洁、无破损、裂纹、打火、放电、闪络和严重电晕等异常现象。

（4）、配电盘、仪表、继电保护、自动装置和音响信号等应运行指示正常，直流系统绝缘正常。

（5）一次设备的运行状态有无明显变化，声音及颜色是否正常。

3、夜间熄灯巡视：每周五晚上20：30-21：00进行一次，巡视内容为重点检查电气连接点的发热情况和电气设备的外绝缘放电情况。

4、特殊巡视。

（1）、严寒季节，重点检查充油设备无油面过低、接头溶雪、瓷瓶结冰等现象。

（2）、高温季节，重点检查充油设备无油面过高、导线过松、通风降温设备应正常。

（3）、刮风季节，重点检查导线无摆动过大、断股等异常现象。

（4）、雷雨季节，重点检查瓷质部分无放电痕迹、裂纹、避雷器放电计数器动作情况。

（5）、雷雨、大雾、霜冻季节，检查瓷质品有无严重放电、打火、电晕等现象，设备地区加强巡检。

（6）、负荷高峰期，应检查各路负荷是否超过最小载流元器件以及设备的过热现象。

（7）、新投运或大修过的设备，应检查在其运行期间无过热过载等异常情况。

（8）、有重要缺陷和故障跳闸的设备，应重点检查其缺陷及故障部位无异常现象。

5、全站巡视：在站长带领下，每月12号上午9：00-10：00巡视一次，主要对全站运行设备状况进行全面巡视和现存缺陷进行会诊性巡视检查。

变电所巡视检查工作程序范本第一章总则第一条根据国家相关规定和公司要求，制定变电所巡视检查工作程序，以规范变电所巡视检查工作，确保变电所运行安全。

本程序适用于所有变电所的巡视检查工作。

第二章巡视检查任务的组织和分解第二条变电所管理部门根据安全生产需要制定年度巡视检查计划，并将计划下达到各班组和值班人员。

第三条变电所管理部门确定巡视检查的具体内容，包括巡视检查的对象、范围、要求等。

第四条巡视检查任务按照层级分解，由变电所管理部门将任务分解给各个班组和值班人员，并明确任务的完成时限和要求。

第三章巡视检查工作具体流程第五条巡视检查工作按照计划进行，分为四个阶段：准备阶段、实施阶段、整理与报告阶段、反馈与改进阶段。

第六条准备阶段（一）班组或值班人员收到巡视检查任务后，根据任务要求，制定巡视检查方案，明确检查的目标、方法和内容。

（二）班组或值班人员组织巡视检查所需的工具、设备和资料，确保巡视检查顺利进行。

第七条实施阶段（一）班组或值班人员按照巡视检查方案进行检查工作，主要包括以下内容：1. 查看变电所各设施设备及相关应急设备的状态；2. 检查电力设备的运行情况，确认存在的问题和隐患；3. 检查现场的安全措施和操作规程的执行情况；4. 检查变电所内部环境和卫生状况；5. 与从业人员交流，了解运行情况和存在的问题。

（二）检查过程中，如发现安全隐患或问题，应及时记录并采取相应措施，确保现场安全。

第八条整理与报告阶段（一）班组或值班人员对巡视检查的结果进行整理和分析，形成巡视检查报告。

（二）巡视检查报告包括巡视检查的基本情况、存在的问题和隐患、整改意见和建议等。

（三）巡视检查报告应及时上报到变电所管理部门，并备案存档。

第九条反馈与改进阶段（一）变电所管理部门对巡视检查报告进行评审，并根据报告提出的问题和建议，制定相应的整改措施。

（二）管理部门将整改措施下达到相关班组或值班人员，并按时跟踪督促整改工作的落实。

（三）对于重大问题或隐患，管理部门应及时向上级主管部门报告，并协调相关部门共同处理和改进。

无人值守变电所管理制度一、前言随着电力系统自动化与信息化的不断推进，无人值守变电所已经成为电力行业的一种趋势。

因为无人值守能够在保证电能安全可靠的前提下，减少发生人为操作错误和越限作业等不安全情况的概率，从而保障了广大用户的用电需求。

而为了让无人值守变电所管理工作更加规范、科学，必须建立起科学的无人值守变电所管理制度，并按照制度进行管理。

二、无人值守变电所管理制度1. 无人值守变电所管理责任制度在无人值守变电所管理方面，各级领导、部门责任人和操作人员均应承担相应的管理责任，确保无人值守变电所在运行过程中不出现安全事故。

主要职责如下：（1）领导责任：建立相应的管理体系，明确各级领导的职责和事权。

（2）部门责任人责任：明确电网班和设备维护部的职责和权限，确保设备正常运行、安全性能符合要求，及时协调技术人员解决设备故障。

（3）操作人员责任：按照相关操作规定，实施各项操作措施，保证设备的正常运行。

2. 无人值守变电所安全管理制度（1）设备、设施安全管理：制定完善的无人值守变电所巡检制度，对设备进行日常巡检，及时发现问题，及时处理问题。

（2）文明用电管理：要求设备操作人员严格遵守变电所电气安全措施，严格按照操作规程要求操作。

（3）检修维护管理：制定检修维护计划，按计划进行设备检修及维护，保证设备的安全性能符合要求。

（4）事故预案及应急管理：制定详细的应急预案，成立应急处理小组。

在发生安全事故时，由应急小组及时采取应急处理措施，确保应急工作顺利进行。

3. 无人值守变电所安全防护制度（1）对于电缆井、电缆设施的开启，必须确定负责人，按照安全规定进行操作。

（2）现场确认作业时，应当进行防护措施的检查。

（3）未经授权人员不得进入无人值守变电所现场。

（4）必须保证门锁闭和门锁定装置封闭，确保无人值守变电所内部的运行安全。

（5）应安装摄像头等安全监控设备，当发生重大事故时，及时通知相关人员，保证人员和设备的安全。

三、无人值守变电所管理制度实施步骤（1）建立阶段：领导层要制定无人值守变电所管理制度建设的总体方案，明确制度的建立工作的责任主体。
