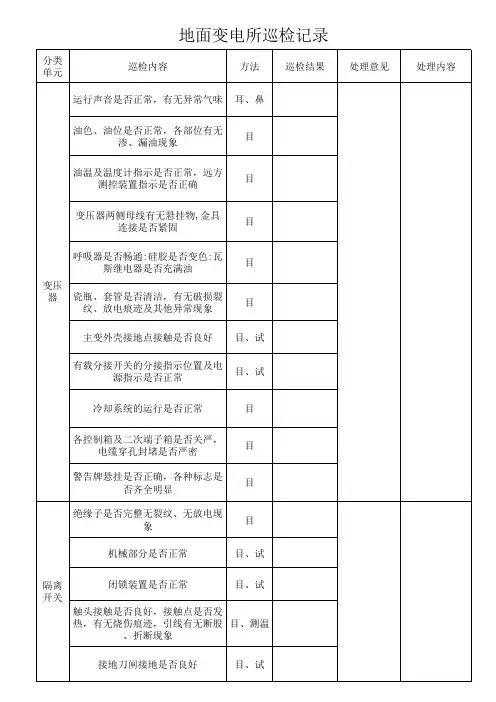

变电所巡检记录

变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..
.. ..
巡视日期：年月日巡视人：巡视负责人：天气：
变电站电气设备巡检记录表
.. ..。

电工巡视维修记录内容配电房A、巡视时间：1、电缆接头、高压分支箱每周巡视检查一次；2、高、低压电缆井的接头每周巡视检查一次；3、高、低压电缆线路每天巡视检查一次；4、变电站进线电缆每月巡视检查一次。

B、巡视内容及要求1、对高、低压电缆电路，应查看桥架是否扣整严实，防鼠封堵是否牢固，高低压电缆桥架应完好无破损，发现异常应及时处理并作好记录。

2、地下室配电房进线桥架电缆有无渗水现象。

3、查看电缆井沟内有无积水和污物，如有应及时排干积水清除污物。

4、井沟内的电缆、电缆头应完整清洁，接地线良好，无发热破裂现象。

5、外路电缆的外皮是否完整，支撑是否牢固。

6、各班组、巡查人员应熟悉变电站所属电缆线路分布情况。

高压柜、高压环网柜高压柜巡检A、巡视时间每班巡视一次B、巡视内容及要求1、开关柜屏上指示灯、带电显示器指示应正常，操作方式选择开关、机械操作把手投切位置应正确，控制电源及电压回路电源分合闸指示正确；2、分、合闸位置指示器与实际运行方式相符；3、屏面表计、继电器工作应正常，无异声、异味及过热现象，操作方式切换开关正常在“远控”位置；4、柜内照明正常，通过观察窗观察柜内设备应正常；绝缘子应完好,无破损；5、柜内应无放电声、异味和不均匀的机械噪声,柜体温升正常；6、柜体、母线槽应无过热、变形、下沉，各封闭板螺丝应齐全，无松动、锈蚀，接地应牢固；7、真空断路器灭弧室应无漏气,灭弧室内屏蔽罩如为玻璃材料的表面应呈金黄色光泽,无氧化发黑迹象；SF6断路器气体压力应正常；瓷质部分及绝缘隔板应完好，无闪络放电痕迹, 接头及断路器无发热，对于无法直接进行测温的封闭式开关柜，巡视时可用手触摸各开关柜的柜体，以确认开关柜是否发热；8、断路器操作结构应完好,直流接触器有无积尘,二次端子有无锈蚀；9、接地牢固可靠,封闭性能及防小动物设施应完好。

直流屏直流屏温度检测A、巡视时间每班巡视一次B、巡视内容及要求1、检查蓄电池电压值，连接片有无松动和腐蚀现象，壳体有无渗漏和变形，绝缘电阻是否下降。

变电站巡回检查制度巡视检查制度是保证设备正常安全运行的有效制度。

应按设备的实际位置确定科学的，合理的巡视检查路线，巡视应按规定的时间、路线流程进行，认真地巡视设备、以便及时发现缺陷和异常情况。

为保证运行和备用设备的完好，定期进行有关设备的试验、切换，是监视设备是否正常的一项行之有效措施，必须按期、按规定要求进行。

一、巡视检查根据范围、重点和周期的不同可分为：交接班巡视；特殊巡视；夜间熄灯巡视；全站值班员巡视。

1.交接班巡视：是在交接班时，对上一班变动、操作、工作过的一、二次设备、自动化设备等新发现的设备缺陷及带严重缺陷运行的设备的现场进行核对性巡视检查。

2.正常巡视：正常巡视每班至少一次，时间宜在日班14：00左右，夜班的20：00左右。

正常巡视检查应按变电站现场运行规程中制定的检查项目(内容)进行。

设备巡视后，应将巡视情况记入运行日志。

3.特殊巡视：遇有下列情况，应进行特殊巡视：1)过负荷时；2)有重要缺陷设备的；3)新安装投运和大修后投运的设备；4)恶劣气候情况是时，如大风、大雾、雷雨、冰雪、高温等；5)事故跳闸后。

4.夜间熄灯巡视：每周至少一次，重点检查各电气连接点的发热情况和电气设备外绝缘的放电情况。

二、全站巡视由在地站长带领，每月巡视一次，主要是对全站运行设备状况进行全面巡视和对现存缺陷进行会诊性巡视检查。

三、巡视检查应遵守的规定：1.巡视高压设备的人员应经考试合格后，由单位领导批准；2.巡视高压设备时，人体与带电导体的安全距离不得小于规程规定；3.必须戴安全帽，必要时带护目镜按设备巡视路线进行巡视。

防止漏巡；4.进出高压室内巡视时，应随手将门关好，以防小动物进入室内。

5.每次巡视后，应将查得的缺陷立即记录在设备缺陷记录薄中，并按要求上报。

6.单人巡视时，必须遵守《电业安全工作规程》中的有关规定。

7.巡视检查时，应按“巡视路线图”进行。

变电站巡回检查制度（2）一、制度目的：保证变电站的正常运行和安全稳定，提高变电站的检修质量和安全管理水平。

变电站电气设备巡检记录表之阳早格格创做变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年月日巡视人：巡视控造人：天气：变电站：2#主变。

横山县水坝滩煤矿
变电所运行及巡回检查记录年月日至年月日
变电所运行及巡回检查记录填写要求
本记录是井下中央变电所日常运行及巡回检查记录，即时记录高爆开关的工作状态，性能参数变化。

一、记录人员：当班主、副值班人员。

二、记录时间：每2小时记录一次。

三、记录要求：
1、手持记录本，按照巡回路线图对高爆开关设备依次进行检查，在对应的表格内填写检查内容。

2、记录要准确，填写字体要工整，不得涂画，不得撕页。

3、若不慎填写错了，在错误处用填写笔画两道斜线，再在合适处填写正确内容。

4、值班人员如发现异常，必须立即向矿调度室汇报，并报告机电科。

变电所巡回检查记录
第页
变电所岗位交接班记录
变电所外来人员参观登记表
姓名职
别
工作单位
入内时间出走时间
事由
证件
（或带领人）
值班人
井下中央变电所运行记录
本班值班人：年月日。

河南省电力公司变电站自动化系统日常检查（巡检）规范1河南省电力公司二〇〇七年十一月编写说明为了保证变电站自动化系统的安全稳定运行，规范变电站自动化设备日常运行维护，同时满足变电站无人值班运行需要，须将变电站自动化设备纳入变电站运行统一管理。

为此，河南省电力公司组织省内专业技术专家编写了《变电站自动化系统日常检查（巡检）规范》，并根据广泛征求反馈意见和有关供电公司的试用情况进行了修订。

《变电站自动化系统日常检查（巡检）规范》规定了变电站自动化系统日常检查的内容、检查（巡检）周期、检查项目及标准等，明确了变电运行人员和自动化专业维护人员的职责分工和工作界面，促进各方面人员各尽其责、规范工作具有重要意义。

本规范内容创新、结构清晰、格式规范，操作性强。

不仅填补了变电站自动化系统日常维护管理上的空白，使变电站自动化系统的日常维护管理更加规范、具体和完善，同时也是变电站自动化系统日常检查（巡检）标准化作业的基本依据。

本规范适用于110-500千伏变电站自动化系统的日常检查维护工作，335KV变电站可参照本规范执行。

目录1. 总则 (6)2. 适用范围 (6)3. 引用标准 (6)4. 一般性要求 (7)4.1检查方式 (7)4.2日常检查（巡检）范围 (8)4.3检查（巡检）周期 (8)5．检查项目及要求 (9)5.1日常检查（巡检）要求 (9)5.2 日常检查（巡检）项目 (11)6．检查结果 (14)6.1变电运行人员日常巡检记录 (14)6.2 自动化专业人员日常定期检查记录表 (16)7. 记录管理 (20).51. 总则1．1为规范河南电网变电站自动化系统日常（巡检）检查,加强变电站自动化系统运行维护，以适应我省无人值班站运行需求,保证变电站自动化系统安全稳定运行,根据国家电网公司相关规定，结合我省变电站自动化设备及变电运行管理现状，特制定本规范。

1．2本规范规定了变电站自动化系统日常例行检查的范围、内容、周期等。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

3、每次检查完毕须在部门主管签名栏处签名,并将异常情况做记录。

2、如巡视无异常情况，在表格内打“√”，如有异常情况打“×”，并将异常情况做记录。

电工每日巡查记录表范文电工每日巡查记录表。

日期，___________。

巡查人员，___________。

巡查地点，___________。

一、设备运行情况。

1. 供电系统。

供电系统运行正常，无异常响声或异味。

2. 配电箱。

配电箱无渗漏、无松动现象，开关正常。

3. 电缆线路。

电缆线路无磨损、老化、裸露现象，无异物堆积。

4. 电动机。

电动机运行正常，无异常噪音，无异味。

5. 开关插座。

开关插座无松动、无漏电现象，插座表面干净整洁。

二、安全防护设施。

1. 绝缘手套。

绝缘手套无破损、无污渍，符合使用标准。

2. 绝缘垫。

绝缘垫无裂纹、无变形，符合使用标准。

3. 绝缘工具。

绝缘工具无变形、无损坏，符合使用标准。

4. 安全带。

安全带无磨损、无断裂，扣具完好无损。

三、工作环境。

1. 照明设施。

照明设施正常，无灯泡破损或发黑。

2. 通风设备。

通风设备运行正常，无异常噪音。

3. 地面状况。

地面无积水、无杂物，平整无凹凸。

4. 作业区域。

作业区域无堆放杂物，无阻碍通行物品。

四、其他情况。

1. 巡查过程中发现的异常情况，______________________________。

2. 处理措施，______________________________________________。

3. 签名，___________ 日期，___________。

以上为电工每日巡查记录表，巡查人员应认真填写上述内容，并及时上报异常情况，确保设备和工作环境的安全稳定。

变电站电气设备巡检记录表之袁州冬雪创作变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站：2#主变巡视日期：年代日巡视人：巡视负责人：天气：变电站电气设备巡检记录表变电站：1#主变。

变电站巡视检查内容一、变压器投运前检查：1 变压器本体无缺陷，外观整洁无遗物。

2 油位、油色正常，无渗油、漏油现象。

3 变压器电器试验应有记录，并合格。

4 冷却装置正常，油管通道阀门均应打开。

5 套管清洁，无裂纹，油位、油色正常，引线无松动现象。

6 各种螺丝应紧固，变压器外壳应有可靠接地，接地电阻应合格。

7 瓦斯继电器内无充气、卡温现象。

8 有载调压分接开关位置指示正确，手动、电动调压无卡涩现象。

9 热虹吸不应吸潮，正常应位天蓝色（不能采用白色硅胶），管道阀门应打开，无堵塞现象。

10 压力释放器试验应符合安规要求。

二、主变压器的正常巡视检查项目:1 变压器的音响均应正常。

2 油枕、套管的油位、油色正常，无渗漏油现象。

3 呼吸器的硅胶是否变色。

4 套管应无破损，裂纹及放电痕迹。

5 套管各引线接头接触良好，无发热现象。

6 瓦斯继电器充满油，无气体。

7 变压器测量表计应指示正确，无异常现象。

8 调压装置正常，指示正确，二次回路良好，驱潮电阻正常。

9 主变端子箱是否密封严密，是否干燥、干净。

三、主变压器的特殊巡视 :出现下列情况之一，运行人员应对变压器进行特殊巡视，增加巡视次数。

根据现场具体情况（沙尘、污秽、大雾、结冰等），应增加检查次数。

1、大风天气：检查引线及有无搭挂杂物。

2、大雾天气：检查瓷套管有无放电现象。

3、下雪天气：根据积雪溶化情况，检查接头是否发热，并及时处理冰柱。

4、雷雨后，检查套管有无放电现象，检查避雷器及保护间隙的动作情况。

5、在气候激变时（冷、热）应对变压器的油面进行额外的检查。

6、瓦斯继电器发出信号时，进行瓦斯继电器、本体油位及外部检查。

7、过负荷及冷却装置故障时，应增加巡视次数，重点监视负荷、油温和油位的变化、引线接头接触良好无发热现象及冷却系统运行情况。

8、短路故障后，重点检查有关设备接点有无异状。

四、值班员发现变压器在运行中下列不正常现象，应立即汇报当值调度,同时汇报有关部门,未采取有效措施之前应加强对主变压器的运行监视。

机电变电所记录各种表格概要前言机电变电所作为电力供应系统的重要组成部分，记录与管理各种表格是非常必要的。

本文将介绍机电变电所记录的各种表格，包括表格的类型、内容和主要作用。

一、设备列表设备列表是机电变电所非常重要的一项记录，既是检修、维护、更新设备的准确依据，也是安全生产重要的措施。

设备列表包括主变压器、开关柜、断路器、隔离开关、熔断器、熔断器座、电容器等各种主要设备的名称、型号、数量、制造厂和安装位置等详细信息。

设备列表的更新需要随着设备的更换和新设备的增加进行及时修订，保持设备列表的准确性和完整性。

设备列表的主要作用在于方便管理和明晰责任，以及在设备损坏时进行更换。

二、运行记录表机电变电所运行记录表是一种起到纪录、信息反馈和数据判断的作用。

运行记录表包括日报、月报和季度报表。

每张记录表都是记录机电变电所的运行情况，包括主要设备的电压、电流、功率、温度、湿度等指标，以及对设备的巡检、维护、检修情况进行记录。

运行记录表具体内容包括：•电压、电流、功率等指标的测量数据•启动、停机时间和原因•设备的维修、检修情况•运行异常的情况和处理措施•其他需要记录的内容运行记录表的主要作用在于：•了解设备的运行和发现设备的问题•诊断设备的健康状况•分析设备的配置、性能和调度情况•提供数据支撑和信息反馈三、安全检查记录表安全检查记录表是机电变电所进行安全检查、隐患排查、隐患整改的一种记录表。

记录表内容主要包括检查日期、检查内容、存在的安全问题和整改情况等。

安全检查记录表的作用在于：•发现安全隐患，进行整改•加强安全教育和宣传•提高工作质量和安全意识•防范事故和保障生产四、巡检记录表巡检记录表是机电变电所进行巡检的记录表。

记录表内容包括巡检日期、巡检区域、巡检内容、异常情况等。

巡检记录表的作用在于：•发现设备运行状态和正常异常情况•发现巡检区域的安全隐患•发现设备和设施的一些小问题，及时进行维修和处理五、其他记录表除上述表格外，机电变电所还需要记录其他各种表格，如设备维修记录表、设备更换记录表、安全施工记录表等。
