第19卷第1期重庆电力高等专科学校学报2014年2月Vol．19No．1Journal of Chongqing Electric Power College Feb．2014一起220kV 线路光纤差动保护动作分析收稿日期：2013-09-23作者简介：陈晓宏（1970－），高级工程师，现从事电气运行管理工作。

陈晓宏（攀钢集团西昌钢钒有限公司能源动力中心，四川西昌615032）【摘要】分析一起220kV 线路光纤差动保护误动作后的故障录波图及装置报文，并提出防范类似事故的措施。

【关键词】光纤差动；动作分析；措施【中图分类号】TM773【文献标识码】A【文章编号】1008-8032（2014）01-0055-040前言220kV 爱民站为攀钢西昌钢钒公司的总降变电站，通过220kV 月爱一线、月爱二线由国家电网500kV 月城站供电。

爱民站220kV 系统的运行方式为220kV Ⅰ母、Ⅱ母并列运行，220kV 月爱一线、月爱二线两侧保护正常投入，重合闸投单重方式。

220kV 月爱一线双套保护均为光纤纵差保护，均采用专用纤芯。

光纤差动将两侧的电气量先转换成数字信号后，再通过光纤进行双侧通讯，对两侧的电气量进行比较，不受系统振荡、弱馈等运行方式的影响。

保护配置情况如表1所示。

2012年12月13日，220kV 爱民站月爱一线跳闸，未重合。

本文就此次事故进行分析、总结，提出预控措施。

表1月爱一线保护配置情况厂站调度命名保护型号CT 变比生产厂家月城站月爱一线1#线路保护装置ＲCS931GPMV 2500/1南京南瑞继保电气有限公司月城站月爱一线2#线路保护装置PSL603U 2500/1国电南京自动化股份有限公司爱民站月爱一线1#线路保护装置ＲCS931GPMV 2000/5南京南瑞继保电气有限公司爱民站月爱一线2#线路保护装置PSL603U2000/5国电南京自动化股份有限公司1保护动作情况（1）2012年12月13日4点40分22秒，220kV 爱民站月爱一线1#线路保护装置ＲSC931电流差动保护动作跳闸，重合闸未动作，同时对侧500kV 月城站月爱一线1#线路保护装置电流差动保护动作跳闸，重合闸未动作。

（2）月城站月爱一线1#（南瑞）线路保护装置ＲSC931：保护启动后18ms 电流差动保护动作（B 相动作）；保护启动后42ms 电流差动保护动作（ABC 相动作）；故障相BC 相，故障测距结果0.0km 。

（3）月城站月爱一线2#（南自）线路保护装置PSL603U 未动作。

（4）爱民站月爱一线1#线路保护装置ＲSC931：保护启动后9ms 电流差动保护动作（B 相动作）；保护启动后40ms 电流差动保护动作（ABC 相动作）；故障相B 相，故障测距结果5.2km ；故障相电流 2.03A ，零序电流0.99A ，差动电流2.41A 。

（5）爱民站月爱一线2#（南自）线路保护装置PSL603U 未动作。

2检查情况（1）保护人员到月城站、爱民站现场对二次回路进行检查，未发现回路存在问题。

随后对月爱一线双套保护装置和故障录波报告进行打印，并配合南瑞继保厂家取得220kV 月爱一线1#线路保护装置ＲSC931故障数据。

（2）220kV 月爱一线巡线结果无异常，检测线路绝缘正常。

3保护动作原因分析（1）根据月爱一线2#（南自）线路保护装置PSL603U 启动报告和故障录波器录波报告，本次故障为区外故障，在2#线路保护装置报告中，爱民站和月城站两侧故障电流大小相等，方向相反，差流几乎为0。

（2）根据月爱一线1#线路装置跳闸ＲSC931报告分析，两侧保护故障采样数据不同步，爱民站本侧电流滞后装置输入电流约45ms ；月城站本侧电流滞后装置输入电流约11ms 。

故障录波图如图1、图2所示。

图1月城站侧ＲCS-931故障录波图65重庆电力高等专科学校学报第19卷图2爱民站ＲCS-931故障录波图从两侧故障波形看，月城站和爱民站两侧ＲCS-931的波形（即本侧电流和对侧电流的波形）出现采样相位偏差，计算出异常差流，在正常运行时即有小的差流产生，只是未达到保护动作值而未出口跳闸，而在此次区外故障时差流增大，满足差动保护动作条件后跳闸。

（3）根据220kV月爱一线两侧的两套保护动作报告、故障录波报告以及区外发生的上级变电站220kV母线故障判断：220kV月爱一线跳闸为区外故障引起月爱一线1#线路保护装置误动作。

通过对南瑞继保线路保护装置通讯报文的分析，发现爱民站侧ＲCS-931装置DSP在2012年1075第1期陈晓宏：一起220kV线路光纤差动保护动作分析月24日18点46分32秒时发生异常，异常现象为DSP不工作（DSP功能由ＲCS-931CPU插件控制），时间长达1s。

1s后DSP重新工作，通道恢复正常，但差动保护原来没有考虑过这种异常情况，自身不能检测出这种异常情况，处于认为同步但实际是非同步的状态，最终导致区外故障时误动作。

4预防措施（1）由于软件出现问题后不能自动重新恢复，故排除装置软件缺陷的可能性，因此对爱民站侧ＲCS-931CPU硬件进行更换，保护装置重新调试后恢复正常运行，检查差流消除。

（2）ＲCS-931装置在全国各地区广泛使用，通过此次误动作事故，要求我们在今后的继电保护运行维护中加强这方面的检查，防止类似事故的发生。

（3）在日常运行中，要求运行值班人员每天对保护装置进行检查，查看装置差流情况，一旦出现异常，及时汇报电力调度，采取相应措施。

5结束语通过对此次220kV线路光纤差动保护误动作原因分析，要求我们加强继电保护设备的管理，全面提升运行维护人员的专业技能，提高他们发现设备隐患的能力，并及时予以处理，确保电网安全稳定运行。

参考文献：［1］张保会，尹项根．电力系统继电保护［M］．北京：中国电力出版社，2005．［2］杨绍远，杨雪飞．220kV线路保护区外故障误动分析［J］．广西电力，2012，（2）：69-70．［3］刘士成．一起220kV线路跳闸事故分析［J］．华电技术，2009，（4）：67-69．Action Analysis of the Differential Protection of the Optical Fiber of a220kV LineCHEN Xiao-hong（Energy and Power Center of Xichang Steel and Vanadium Co．，Ltd．of Pangang Group，Xichang Sichuan615032，China）Abstract：This essay analyzes the fault recording graph and the message of the device after the malfunction of the dif-ferential protection of the optical fiber of a220kV line as well as presenting relevant precautionary measures for sim-ilar accidents．Key words：optical fiber；DP；action analysis；measures(上接第31页)参考文献：［1］杨一仁．走近周弘：感受赏识教育［J］．内蒙古教育，2007，（1）．［2］叶红萍，陆伟．积极心理学团体辅导在高职班级管理中的策略［J］．职业教育研究，2012，（8）．［3］邱开金．高职学生心理健康问题研究［J］．心理科学，2007，（30）．［4］胡英娣．高职贫困女大学生的心理问题调查及教育对策［J］．河北师范学院学报，2010，（7）．［5］阳作林．高职学生闲暇时间管理问题与对策研究［D］．重庆：西南大学，2011．［6］阳作林．高职院校学生心理问题及学校对策探析［J］．读写算：教育教学研究，2012，（1）．A Study on the Psychological Characteristics of Poor Students in Vocational CollegesYANG Zuo-lin（Chongqing College of Finance and Economics，Yongchuan Chongqing402160，China）Abstract：Based on relevant questionnaires，this essay analyzes the features of interpersonal relationship，psychologi-cal characteristics and comprehensive quality of poor students in vocational colleges as well as pointing out that they are featured by a strong sense of inferiority，a weak sense of self-efficacy and difficulties in interpersonal communi-cation．Besides，it puts forwards relevant solutions such as giving material and financial support，creating a harmoni-ous external environment and strengthening the adjustment and maintenance of mental health．Key words：vocational colleges；poor students；psychological characteristics；solutions85重庆电力高等专科学校学报第19卷。

合集下载

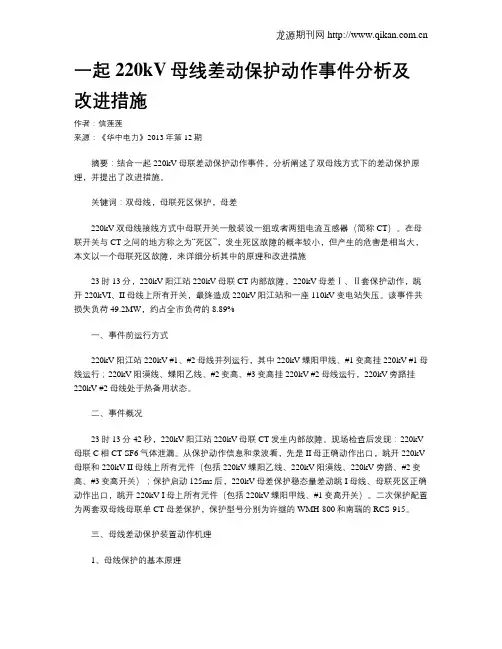

一起220kV母线差动保护动作事件分析及改进措施
