光纤差动保护原理

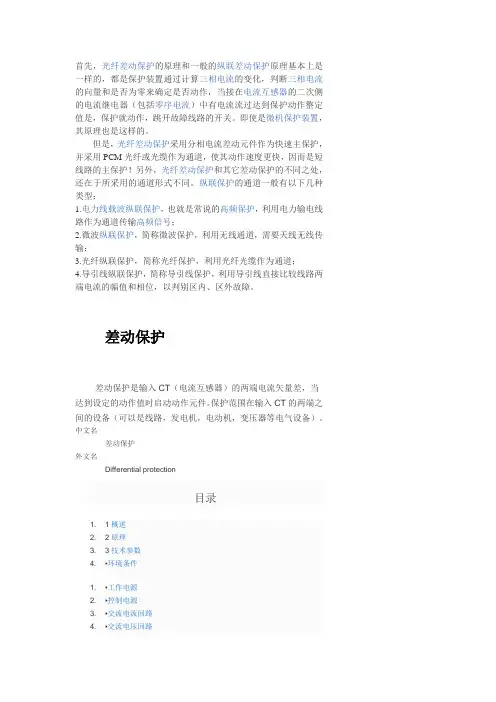

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1.1概述2.2原理3.3技术参数4.?环境条件1.?工作电源2.?控制电源3.?交流电流回路4.?交流电压回路5.?开关量输入回路1.?继电器输出回路2.4功能3.5主要措施4.6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是 A 超前C,C超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

光纤差动保护光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于克希霍夫基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。

目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧1 原理介绍光纤分相电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各侧保护利用本地和对侧电流数据按相进行差动电流计算。

根据电流差动保护的制动特性方程进行判别，判为区内故障时动作跳闸，判为区外故障时保护不动作。

光纤电流差动保护系统的典型构成如图1所示。

当线路在正常运行或发生区外故障时，线路两侧电流相位是反向的。

如图所示，假设M侧为送电端，N侧为受电端，则，M侧电流为母线流向线路，N侧电流为线路流向母线，两侧电流大小相等方向相反，此时线路两侧的差电流为零；当线路发生区内故障时，故障电流都是由母线流向线路，方向相同，线路两侧电流的差电流不再为零，当其满足电流差动保护的动作特性方程时，保护装置发出跳闸令快速将故障相切除。

2 对通信系统的要求光纤电流差动保护借助于通信通道双向传输电流数据，供两侧保护进行实时计算。

其一般采用两种通信方式：一种是保护装置以64Kbps／2Mbps速率，按ITU-T建议G.703规定于数字通信系统复用器的64Kbps／2Mbps数据通道同向接口，即复用PCM方式；另一种是保护装置的数据通信以64Kbps／2Mbps速率采用专用光纤芯进行双向传输，即专用光纤方式。

(详见图3)光纤电流差动保护要求线路两侧的保护装置的采样同时、同步，因此时钟同步对光纤电流差动保护至关重要。
