光纤差动保护原理

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1.1概述2.2原理3.3技术参数4.?环境条件1.?工作电源2.?控制电源3.?交流电流回路4.?交流电压回路5.?开关量输入回路1.?继电器输出回路2.4功能3.5主要措施4.6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是 A 超前C,C超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

光纤差动保护光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于克希霍夫基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。

目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧1 原理介绍光纤分相电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各侧保护利用本地和对侧电流数据按相进行差动电流计算。

根据电流差动保护的制动特性方程进行判别，判为区内故障时动作跳闸，判为区外故障时保护不动作。

光纤电流差动保护系统的典型构成如图1所示。

当线路在正常运行或发生区外故障时，线路两侧电流相位是反向的。

如图所示，假设M侧为送电端，N侧为受电端，则，M侧电流为母线流向线路，N侧电流为线路流向母线，两侧电流大小相等方向相反，此时线路两侧的差电流为零；当线路发生区内故障时，故障电流都是由母线流向线路，方向相同，线路两侧电流的差电流不再为零，当其满足电流差动保护的动作特性方程时，保护装置发出跳闸令快速将故障相切除。

2 对通信系统的要求光纤电流差动保护借助于通信通道双向传输电流数据，供两侧保护进行实时计算。

其一般采用两种通信方式：一种是保护装置以64Kbps／2Mbps速率，按ITU-T建议G.703规定于数字通信系统复用器的64Kbps／2Mbps数据通道同向接口，即复用PCM方式；另一种是保护装置的数据通信以64Kbps／2Mbps速率采用专用光纤芯进行双向传输，即专用光纤方式。

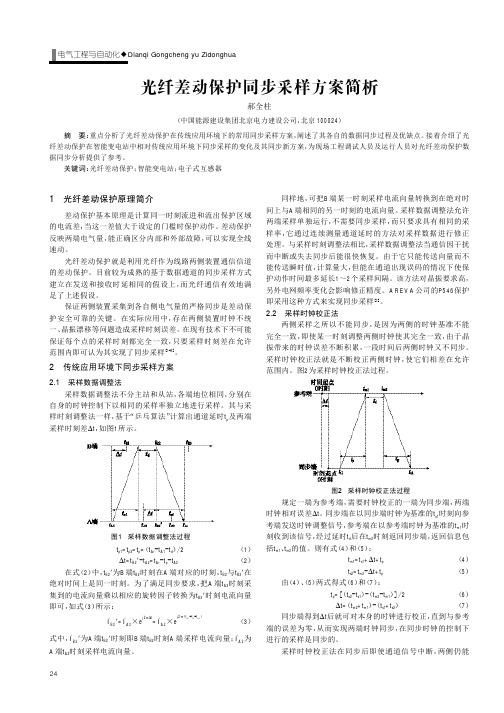

(详见图3)光纤电流差动保护要求线路两侧的保护装置的采样同时、同步，因此时钟同步对光纤电流差动保护至关重要。

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1. 1概述2. 2原理3. 3技术参数4. ▪环境条件1. ▪工作电源2. ▪控制电源3. ▪交流电流回路4. ▪交流电压回路5. ▪开关量输入回路1. ▪继电器输出回路2. 4功能3. 5主要措施4. 6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是A 超前C,C 超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1. 1概述2. 2原理3. 3技术参数4. ▪环境条件1. ▪工作电源2. ▪控制电源3. ▪交流电流回路4. ▪交流电压回路5. ▪开关量输入回路1. ▪继电器输出回路2. 4功能3. 5主要措施4. 6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是A 超前C,C 超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在CT（电流互感器）的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

★★★但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护；2.微波纵联保护，简称微波保护；3.光纤纵联保护，简称光纤保护；4.导引线纵联保护，简称导引线保护。

至于对光纤通道的具体要求，我没有找到详细的答案，我认为有以下几点应该做到：1.由于采用PCM光纤或光缆作为通道，主要是要求线路两侧的数据实现主、从方式严格同步；2.当保护装置运行时，必须成对使用，即两侧都运行；3.进行整定时，线路两侧必须一侧整定为主机，另一侧整定为从机；4.光纤接口的技术指标必须满足要求，例如单模光纤、多模光纤的发送功率，接收灵敏度，抗干扰性能，等等指标。

750kV输电线路具有传输容量大、输送距离远、经济效益好的特点，但同时也存在线路分布电容大、故障时高频分量丰富、直流分周期分量衰减缓慢的影响保护工作的因素。

文章分析了750kV输电线路的电容电流、暂态过程对线路电流差动保护以及距离保护的影响，并对线路保护的动模试验以及实际系统的人工接地试验中线路保护的动作情况进行了介绍。

关键词：继电保护；动模试验；人工接地由于特高压输电线路具有传输容量大、输送距离远、经济效益好的特点，我国目前正在进行特高压输电系统的研究。

于2005年9月在西北建成的750kV输电线路即是其中的一部分。

与500kV超高压输电线路相比，750kV输电线路的输送容量更大、线路距离更长、系统短路容量更大，因而对线路继电保护的要求也就更高。

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1. 1概述2. 2原理3. 3技术参数4. ▪环境条件1. ▪工作电源2. ▪控制电源3. ▪交流电流回路4. ▪交流电压回路5. ▪开关量输入回路1. ▪继电器输出回路2. 4功能3. 5主要措施4. 6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是A 超前C,C 超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

光纤差动保护原理分析光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于克希霍夫基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。

目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧1 原理介绍光纤分相电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各侧保护利用本地和对侧电流数据按相进行差动电流计算。

根据电流差动保护的制动特性方程进行判别，判为区内故障时动作跳闸，判为区外故障时保护不动作。

光纤电流差动保护系统的典型构成如图1所示。

当线路在正常运行或发生区外故障时，线路两侧电流相位是反向的。

如图所示，假设M侧为送电端，N侧为受电端，则，M侧电流为母线流向线路，N侧电流为线路流向母线，两侧电流大小相等方向相反，此时线路两侧的差电流为零；当线路发生区内故障时，故障电流都是由母线流向线路，方向相同，线路两侧电流的差电流不再为零，当其满足电流差动保护的动作特性方程时，保护装置发出跳闸令快速将故障相切除。

对于光纤分相电流差动保护而言，其差动保护一般采用如图2所示的双斜率制动特性，以保证发生穿越故障时的稳定性。

图中，Id表示差动电流，Ir表示制动电流，K1、K2分别表示不同的制动斜率。

采用这样的制动特性曲线，可以保证在小电流时有较高的灵敏度，而在电流大时具有较高的可靠性，即当线路末端发生区外故障时，因电流互感器发生饱和产生传变误差，此时采用较高斜率的制动特性更为可靠。

由于线路两侧电流互感器的测量误差和超高压线路运行时产生的充电电容电流等因素，差动保护在利用本地和对侧电流数据按相进行实时差电流计算时，其值并不为零，也即存在一定的不平衡电流。

测试设备：长园深瑞PRS-753S 光纤纵差成套保护装置使用设备：继保之星-1600 继电保护测试系统▲继保之星-1600 继电保护测试系统测试原理：假设M侧为送电端，N侧为受电端。

正常状态下或者发生区外故障时M、N两侧电流幅值相同、方向相反。

根据差动电流原理（差动电流为本侧与对侧电流向量和）得出差流为零。

当发生区内故障时，N侧电流反向，此时M、N两侧流入的电流幅值相等，方向相同，产生的差流为各相故障电流的两倍。

▲光纤电流差动保护系统构成示意图根据保护要求，当差动电流幅值小于整定值0.95倍时，保护可靠不动作；当差动电流值大于或者等于整定值1.05倍时，保护可靠动作且动作时间低于100mS。

注意：实际测试中通常将保护装置尾纤（与对侧保护连接的光纤）进行自环，并将本侧、对侧识别码设置为相同。

此时保护装置通过光纤收到的对侧（实际是本侧）发出的故障电流值与本侧故障电流值相加即为试验差动电流值。

由此，可推算出实际加入的实验电流值是产生的差动电流值的二分之一。

保护装置整定值：变化量启动电流定值：0.2A差动动作电流定值1.2A测试方法1、保护装置设置压板设置：检修压板投入，纵联差动保护投入，A 、B、C跳闸出口压板退出。

控制字设置：定值整定-纵联差动保护设置为1，其他控制字设置为0。

2、接线▲接线原理图断开IA、IB、IC、IN端子排上的连接划片，使保护装置与线路断开将测试仪的IA、IB、IC、IN输出端口接入对应端子排保护装置侧将测试仪UA、UB、UC、UN接入相应的端子排测试仪开关量输入+KM端子接入装置正电源端子口测试仪开关量输入A端子接入装置跳闸线圈端子口（本次选择压板跳闸出口）▲继保之星-1600 接线图▲电压电流接线▲开关量+KM接线▲跳闸线圈接线▲光纤自环前▲自环后实验操作1、验证0.95倍整定值下，差动保护可靠不动作。

（单独验证A相，其他相可参考此设置）根据差动动作值1.2A计算可得，差动电流实验值1.2*0.95=1.14A，实验电流为0.57A。

首先，的原理和一般的原理基本上是一样的，都是保护装置通过计算的变化，判断的向量和是否为零来确定是否动作，当接在的二次侧的电流继电器（包括）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是，其原理也是这样的。

但是，采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，和其它差动保护的不同之处，还在于所采用的通道形式不同。

的通道一般有以下几种类型：1.，也就是常说的，利用电力输电线路作为通道传输；2.微波，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1.12.23.34.?1.?2.?3.?4.?5.?1.?2.43.54.6概述电流差动保护是中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是 A 超前C,C超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

当设备出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。

当差动电流大于差动保护装置的整定值时，上位机报警保护出口动作，将被保护设备的各侧跳开，使故障设备断开电源。

原理差动保护差动保护[2]是利用电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动不动作。
