化工工艺流程图制图标准CAD制图标准
基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或
CAD
4）对
CAD
2、
必要时候也可以选择表2-3中的比例。
3、字体：CAD制图的字体应该按《技术制图字体》GB/T14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
（1）字一般要以斜体输出。
（2）小数点输出时，应占一个字位，并位于中间靠下处。
（3）字母一般也要斜体输出。
（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。
（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。
（6）字体高度由图样
4、
5、
1、
采用A0至A5好图样幅画。
同样无论装订与否，均应画出图框线和标题栏。

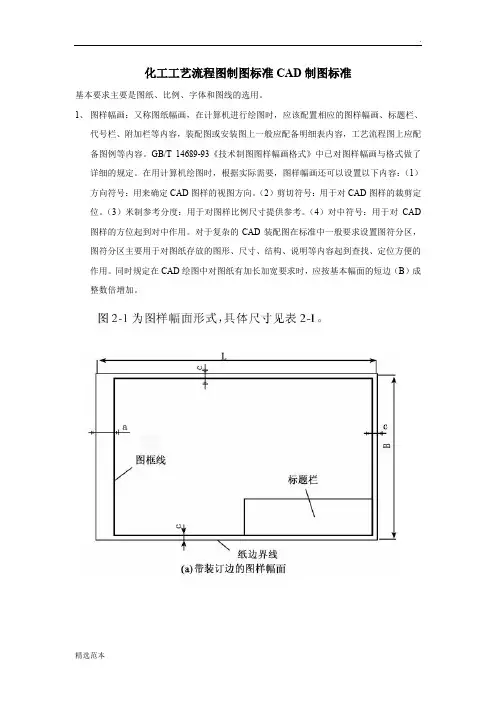

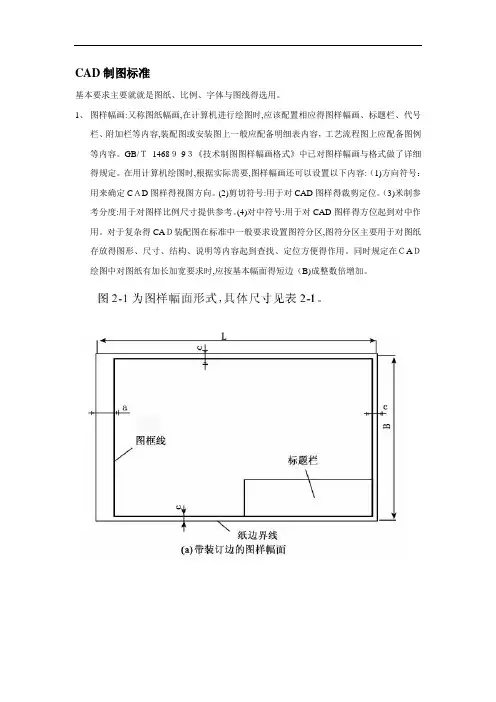

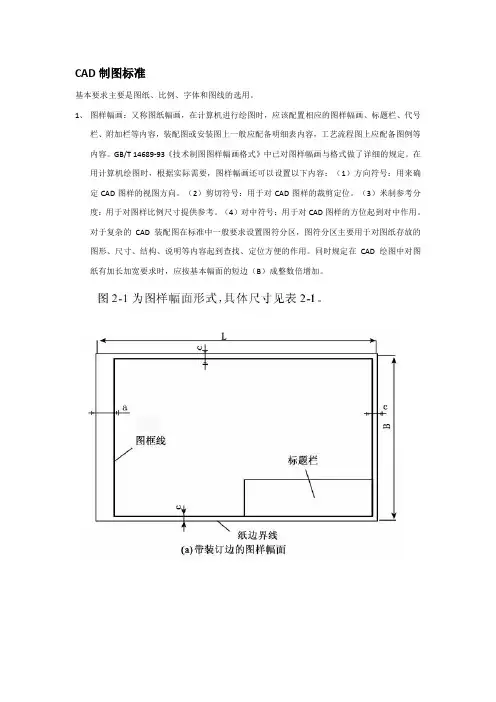

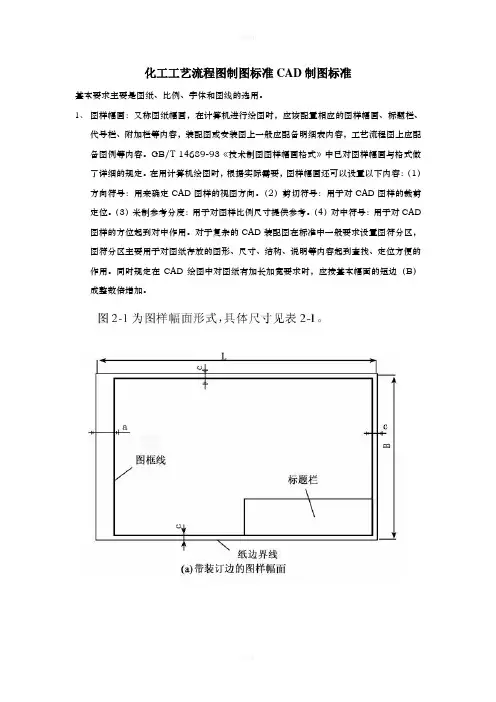

需装订的图样其格式按照如图2-1（a）所示：不需要装订的图样，其格式如图2-1（b）所示。
图框线用粗实线绘制，周边各部分尺寸均按照表2-1中的规定。
2、比例：在化工制图中，图样比例仍采用国家标准
GB/T14690-93《技术制图比例》的规定。
对某些局部放大图、斜视图、剖视图等，其比例与主视图不同时，应在图样中该图的上方单独进行比例标注。
3、字体：图样中的字体同样采用GB/T14691-93《技术制图字体》
，20 4、
虚线、
4）在较小图形上绘制点划线或双点划线有困难时，可以用细实线代替。
5、标题栏：化工制图中设备图样的标题栏与机械制图的大致相同。
标题栏的格式仍采用国家标准《技术制图标题栏》
（GB/T10690.1-93）中的规定格式。
在一般情况下，每张图纸的右下角都要有标题栏，用于说明设备的名称及设计等内容。
化工工艺流程图标准
化工工艺流程图是用图示的方法把化工生产的工艺流程和所需的设备、管道、阀门、管件、管道附件及仪表控制点表示出来的一
1、
单着可以采用A2规格的图样幅画。
对生产流程过长，在绘制流程图时可以采用标准幅面加长的格式。
每次加长为图样宽度的1/4倍，也可以分段分张的流程图格式。
在流程图中，设备（机器）一般只取相对比例。
允许实际尺寸过大的设备（机器）比
例适当缩小，实际尺寸过小的设备（机器）比例适当放大。
要示意出各设备间的相对高低。
化工工艺流程图的标题栏与机械制图中的标题栏有所不同，原化工部标准对工艺流程图的标题栏规定如图2-3所示。
2、设备的表示方法和标注
2.1
2.2
如分式，在位号的上方（分子）标注设备位号，在位号的下方（分母）标注设备名称。
二是在设备内或其近旁进行标注，仅标注设备位号，不标注设备名称。
设备位号由设备分类代号、车间或工段号、设备序号和相同设备序号组成，如图2-4所示。
对于同一
设备，在不同设计阶段必须是同一位号。
原化工部标准
HG20519.35-92对设备有规定，如图2-4所示。
3、管道的表示方法和标注
3.1管道的表示方法：在化工工艺流程图中是用线段表示管道的，常称为管线。
在原化工部HG20592.28-92和HG20519.32-92标准
2-6
3.2
2-7
的物料代号如表2-6所示。
管道外径和壁厚构成管道尺寸，管道尺寸以mm为单位，只标注数字，不标注单位。
在管道尺寸后应标注管道材料代号，管道材料代号如表2-7所示。
管道等级代号和隔热隔音代号可分别参见原化工部HG20519.36-92和
HG20519.38-92标准。
表2-8至表2-10给出了温度使用范围和隔热隔音代号等单元可省略，此时只在管道尺寸后标注管道材料代号。
每根管线（即由管道一端管口至另一端管口之间的管道）都应进行标注。
对横向管线，一般标注在管线的的上方；对竖向的管线一般标注在管道的左侧，也可以用指引线引出标注。
4
，
3mm
5
两部分组成：一部分为字母组合代号。
字母组合代号的第一个字母表示被测变量，后继字母表示仪表的功能；另一部分为工段序号。
工段序号由工序号和顺序号组成，一般用3~5位阿拉伯数字
表示。
字母组合贷还填写在仪表圆圈的上半圆中。
工段序号填写在下半圆中。
表示仪表安装位置的图形符号见表2-12所示。
原化工部HG20519-92标准给出了被测变量及仪表功能代号，表2-13列出常用被测变量以及仪表功能组合代号。
控制点（测量点）是仪表圆圈的连接引线与过程设备或管道符号。
