化工制图工艺流程图.pptx

➢(3) 文字注解
➢①在流程图的下方或图纸的其他空白 处列出各设备的编号和名称。
➢②在管线的上方或右方用文字注明物 料的名称。
➢③在流程线的起始和终了处注明物料 的名称来源及去向。
➢2．图例
➢图例中只须标出管线图例。阀门、仪 表等无须标出。
➢3．设备一览表
➢设备一览表也只包括序号、位号、设 备名称和备注，有时可省略设备一览 表和图框。工艺流程草图是一种示意 性的从左至右的展开图。
➢二、工艺流程草图：
➢工艺流程草图亦称方案流程图、流程 示意图、流程简图，是用来表达整个 工厂或车间生产流程的图样。它是设 计开始时供工艺方案讨论常用的流程 图，亦是工艺流程图设计的依据。
➢定性地标出由原料转化成产品的变化， 流向顺序以及生产中采用的各种化工 单元及设备。
➢生产工艺流程草图一般由物料流程、 图例和设备一览表等三个部分组成。
➢1．物料流程
➢(1) 设备示意图。图中的设备只画出大 致轮廓和示意结构，甚至可以用一个 方框代替。设备的相对位置高低也不 要求准确，备用设备在流程草图中一 般省略不画。但设备一般都要编号， 并在图纸空白处按编号顺序集中列出 设备名称。
➢(2) 流程管线及流向箭头。流程草图中 应画出全部物料管线和一部分动力管 线（如水、蒸汽、压缩空气和真空 等）。物料管线用粗实线画出，动力 管线用中粗实线画出。在管线上用箭 头表示物料的流向。
➢2、设备的表示方法一般按比例 用细实线绘制，画出能够显示形状特 征的主要轮廓。
➢(2)相对位置：设备间的高低和相对位 置，一般也按比例绘制。低于地面的 需相应画在地平线以下，尽可能地符 合实际安装情况。对于有位差要求的 设备，还要注明其限定尺寸。
➢(3)相同系统（或设备）的处理：两个 或两个以上相同的系统（或设备）， 一般应全部画出。只画出一套时，被 省略部分的系统，则需用细双点划线 绘出矩形框表示。框内注明设备的位 号、名称，并绘出引至该套系统（或 设备）的一段支管。
➢三、工艺管道及仪表流程图：
➢工艺管道及仪表流程图又称施工流程 图或带控制点的工艺流程图。与之配 套的尚有辅助管道及仪表流程图、公 用系统管道及仪表流程图。
➢它是由工艺人员和自控人员合作进行 绘制的，在初步设计和施工图设计中 都要提供这种图样。
➢工艺管道及仪表流程图是在工艺流程 草图和物料流程图的基础上绘制的， 它是设备布置和管道布置设计的依据， 并可供施工、安装、生产操作时参考。
➢2．物料流程图：
➢物料流程图是在全厂总工艺流程图基 础上，分别表达各车间内部工艺物料 流程的图样。在流程上标注出各物料 的组分、流量以及设备特性数据等。
➢3．工艺管道及仪表流程图：
➢工艺管道及仪表流程图是以物料流程 图为依据，内容较为详细的一种工艺 流程图。在管线和设备上画出配置的 某些阀门、管件、自控仪表等的有关 符号。
➢1、比例与图幅 ➢2、设备的表示方法 ➢3、管道的表示方法 ➢4、阀门与管件的表示方法 ➢5、仪表控制点的表示方法
➢1、比例与图幅
➢工艺管道及仪表流程图可以以车间 （装置）或工段（分区或工序）为主 项进行绘制，原则上一个主项绘一张 图解。若流程复杂，一个主项也可以 分成数张（或分系统）绘制但仍算一 张图样，且需使用同一个图号，但要 注明各是该图号图纸总张数的第几张。 必要时也可适当缩小比例进行绘制。
➢当辅助管道系统比较简单时，可将其总 管绘制在流程图的上方，其支管则下引 至有关设备；当辅助管道系统比较复杂 时，待工艺管道布置设计完成后，另绘 辅助管道及仪表流程图予以补充，此时 流程图上只绘出与设备相连接位置的一 段辅助管道（有时包括操作所需要的阀 口等）。公用管道比较复杂的系统，通 常还需另绘公用系统管道及仪表流程图。
➢2）设备的标注
➢(1)标注的内容：设备在图上应标注位 号及名称。
➢(2)标注的方式：设备的位号、名称一 般标注在相应设备的图形上方或下方， 即在图纸的上端及下端两处，各设备 在横向之间的标注方式应基本排成一 行。
➢3、管道的表示方法
➢图上一般应画出所有工艺物料和辅助 物料（如蒸汽、冷却水、冷冻盐水等） 的管道。
➢1．管道的画法
➢管道画法的原则规定可参阅国家标准 和化工行业有关规定。
➢2、管道的标注
➢每段管道上都标有相应的标注，一般 横向管线标注在管线的上方，竖向管
线则标注在管线的左方；若标注位置 不够时，可将标注中的部分内容移至 管线下方或右方。不得已时，也可用
➢(1) 比例：图上的设备图形及其高低间 相对位置大致按相对比例进行绘制。 整个图形因展开等种种关系，实际上 并不全按比例绘制，因此在标题栏中 的“比例”一栏，不予注明。
➢(2) 图幅：由于图样采用展开图形式， 图形多呈长条形，因而以前的图纸幅 面常采用标准幅面加长的规格。加长 后的长度以方便阅读为宜。近年来， 考虑到图样绘读使用和底图档案保管 的方便，有关标准已有统一规定，一 般均采用A1图幅，特别简单的可采用 A2图幅，且不宜加长或加宽。
第五章 工艺流程图
➢化工工艺图包括：工艺流程图、设备 布置图和管路布置图。
➢工艺流程图：
➢把各个生产单元按照一定的目的要求， 有机地组合在一起，形成一个完整的生 产工艺过程，并用图形描绘出来，即是 工艺流程图。
➢形象地反映了化工生产由原料进入到产 品输出的过程，其中包括物料和能量的 变化，物料的流向以及生产中所经历的 工艺过程和使用的设备仪表。工艺流程 图集中地概括了整个生产过程的全貌。

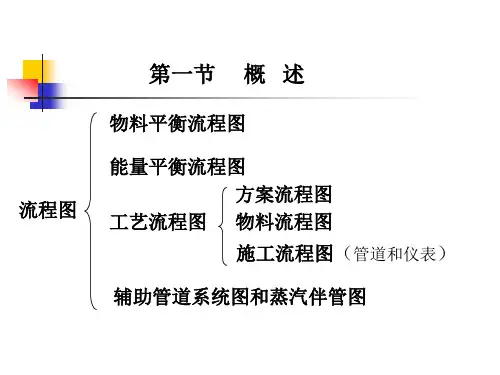

➢一、工艺流程图种类： ➢1．全厂总工艺流程图或物料平衡图： ➢2．物料流程图： ➢3．工艺管道及仪表流程图：
➢1．全厂总工艺流程图或物料平衡图：
➢总工艺流程图是在化工厂设计中，为总 说明部分提供的全厂流程图样。对综合 性化工厂则称全厂物料平衡图。图上各 车间（工段）用细实线画成方框来示意。 流程线只画出主要物料，用粗实线表示。 流程方向用箭头画在流程线上。图上还 注明了车间名称，各车间原料、半成品 和成品的名称、平衡数据和来源、去向 等。
