进气温度传感器与水温传感器

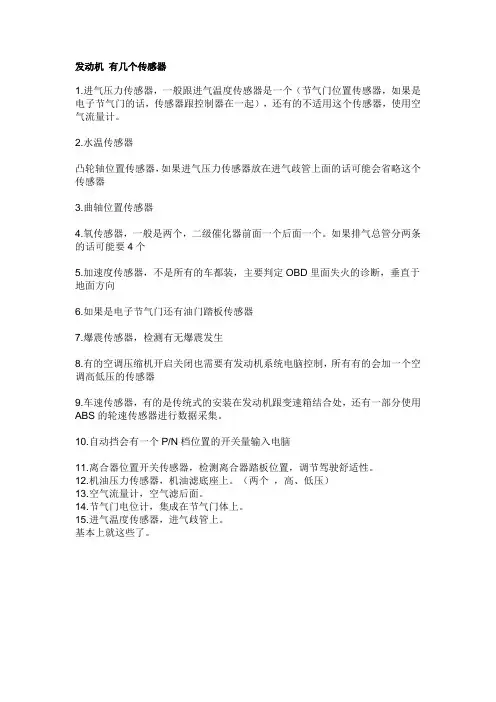

发动机有几个传感器
1.进气压力传感器，一般跟进气温度传感器是一个（节气门位置传感器，如果是电子节气门的话，传感器跟控制器在一起），还有的不适用这个传感器，使用空气流量计。

2.水温传感器
凸轮轴位置传感器，如果进气压力传感器放在进气歧管上面的话可能会省略这个传感器
3.曲轴位置传感器
4.氧传感器，一般是两个，二级催化器前面一个后面一个。

如果排气总管分两条的话可能要4个
5.加速度传感器，不是所有的车都装，主要判定OBD里面失火的诊断，垂直于地面方向
6.如果是电子节气门还有油门踏板传感器
7.爆震传感器，检测有无爆震发生
8.有的空调压缩机开启关闭也需要有发动机系统电脑控制，所有有的会加一个空调高低压的传感器
9.车速传感器，有的是传统式的安装在发动机跟变速箱结合处，还有一部分使用ABS的轮速传感器进行数据采集。

10.自动挡会有一个P/N档位置的开关量输入电脑
11.离合器位置开关传感器，检测离合器踏板位置，调节驾驶舒适性。

12.机油压力传感器，机油滤底座上。

（两个，高、低压）
13.空气流量计，空气滤后面。

14.节气门电位计，集成在节气门体上。

15.进气温度传感器，进气歧管上。

基本上就这些了。

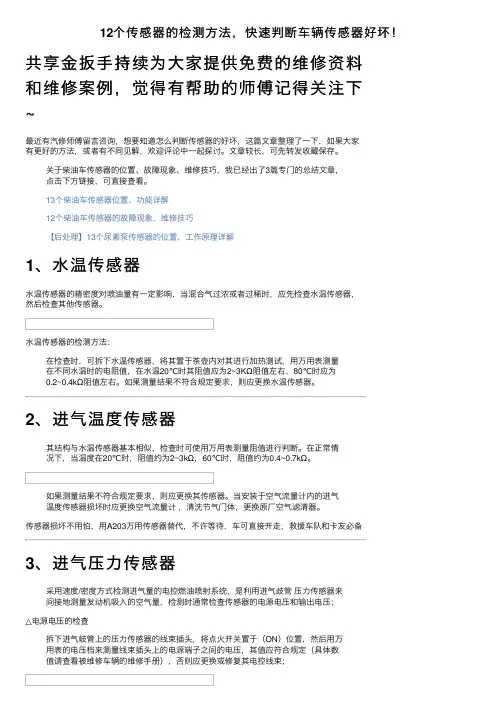

12个传感器的检测⽅法，快速判断车辆传感器好坏！共享⾦扳⼿持续为⼤家提供免费的维修资料和维修案例，觉得有帮助的师傅记得关注下~最近有汽修师傅留⾔咨询，想要知道怎么判断传感器的好坏，这篇⽂章整理了⼀下，如果⼤家有更好的⽅法，或者有不同见解，欢迎评论中⼀起探讨。

⽂章较长，可先转发收藏保存。

关于柴油车传感器的位置、故障现象、维修技巧，我已经出了3篇专门的总结⽂章，点击下⽅链接，可直接查看。

13个柴油车传感器位置、功能详解12个柴油车传感器的故障现象，维修技巧【后处理】13个尿素泵传感器的位置、⼯作原理详解1、⽔温传感器⽔温传感器的精密度对喷油量有⼀定影响，当混合⽓过浓或者过稀时，应先检查⽔温传感器，然后检查其他传感器。

⽔温传感器的检测⽅法：在检查时，可拆下⽔温传感器，将其置于茶壶内对其进⾏加热测试，⽤万⽤表测量在不同⽔温时的电阻值，在⽔温20℃时其阻值应为2~3KΩ阻值左右，80℃时应为0.2~0.4kΩ阻值左右。

如果测量结果不符合规定要求，则应更换⽔温传感器。

2、进⽓温度传感器其结构与⽔温传感器基本相似，检查时可使⽤万⽤表测量阻值进⾏判断。

在正常情况下，当温度在20℃时，阻值约为2~3kΩ，60℃时，阻值约为0.4~0.7kΩ。

如果测量结果不符合规定要求，则应更换其传感器。

当安装于空⽓流量计内的进⽓温度传感器损坏时应更换空⽓流量计，清洗节⽓门体，更换原⼚空⽓滤清器。

传感器损坏不⽤怕，⽤A203万⽤传感器替代，不许等待，车可直接开⾛，救援车队和卡友必备3、进⽓压⼒传感器采⽤速度/密度⽅式检测进⽓量的电控燃油喷射系统，是利⽤进⽓歧管压⼒传感器来间接地测量发动机吸⼊的空⽓量，检测时通常检查传感器的电源电压和输出电压；△电源电压的检查拆下进⽓岐管上的压⼒传感器的线束插头，将点⽕开关置于（ON）位置，然后⽤万⽤表的电压档来测量线束插头上的电源端⼦之间的电压，其值应符合规定（具体数值请查看被维修车辆的维修⼿册），否则应更换或修复其电控线束；△输出电压的检查拆下传感器与进⽓歧管相连接的真空软管，使传感器直接与⼤⽓相通，然后将点⽕开关置于（ON）位置，⽤电压表在电控单元线束插头处测量传感器的输出电压，接着向传感器内加真空；并测量不同真空下它的输出电压，该电压值应随真空密度的增⼤⽽降低，其变化情况应符合技术参数规定，否则应更换其传感器；4、氧传感器的检测氧传感器安装在发动机排⽓管上，起作⽤是检测排⽓管中氧分⼦的浓度，并将其转换成电压信号或电阻信号，使电控单元依此信号来控制混合⽓的浓/淡；发动机油耗过⼤，严重冒⿊烟。

汽车上八大传感器是哪八个？都有什么作用？壹车热评，原创不易，谢绝搬运！现代汽车总体上就是一个集机械结构与电路设计于一身的产物，它的核心除了传统认识中的三大件以外，就是它的核心大脑发动机的ECU管理系统。

这个系统通过读取车上传感器所传递的数据信号，随时随刻地检测着汽车的各种工作状态。

下面各位看官就随着壹车热评的脚步，我们来交接一下汽车身上究竟都有哪些传感器1、水温传感器这个算得上是我们最熟知，也最容易直观了解到的传感器，它直接检测的是冷却液的工作温度。

水温传感器是通过在水箱里装设的测温节点器进行感应，这个检测结果我们可以在仪表盘上很容易看到。

2、氧传感器这也是我们经常能听到的一种传感器名字，它的作用从名字上就可以看出是和“含氧量”有关系的。

氧传感器一般有两个，一个在排气歧管后面，另一个在三元催化器后面。

前者被称为前氧传感器，后者被称为后氧传感器。

氧传感器通过检测排期中的含氧量，来判定燃油是否在进行正常燃烧，它的检测结果为ECU提供了控制发动机空燃比值的重要数据。

3、爆燃传感器发动机震动是很多人都遇到过的问题，产生这种现象的原因之一，就是爆震，而爆震传感器所读取的数据，正是为ECU提供识别发动机是否产生爆震的重要依据。

当检测到爆震发生后，ECU就会调整自己的点火提前角，以降低或消除爆震的产生。

4、进气压力传感器后面要讲的就是一些人们很少听到，甚至都想不到会存在的传感器，首先就是进气压力传感器。

这个传感器根据发动机的负荷状态测出进气歧管内的绝对压力，并转换成电信号和转速信号一起送入计算机，作为决定喷油器基本喷油量的依据。

5、空气流量传感器空气流量传感器是将吸入的空气转换成电信号送至ECU，从而作为决定喷油的基本信号。

6、节气门位置传感器这是我们踩油门加速时，控制喷油量的关键传感器，其实踩油门控制的是节气门，而不是喷油嘴，所以壹车热评认为“踩油门”三个字应该改为“加气门”更为准确。

说到这里你可能觉得节气门位置传感器和空气流量传感器，不都是控制喷油量的吗？其实这两个传感器的作用是不一样的，节气门位置传感器是检测节气门阀片开合度，以此来控制你加速或减速过程中的喷油量，而空气流量传感器是检测进气量的大小，它给ECU提供了一个喷油的基准信号。

温度传感器在汽车上的运用201110301314 机自113 王盟为了确定发动机的温度状态，正确的控制燃油喷射、点火正时、怠速转速和尾气排放，提高发动机的运行性能，发动机控制模块需要能连续精确地监测冷却液的温度、进气温度与排气温度的传感器(部分车型装备)。

从结构上讲，这些温度传感器有绕线电阻式、热敏电阻式、扩散电阻式、半导体晶体管式、金属芯式和热电偶式等。

应用较多的是绕线电阻式和热敏电阻式温度传感器。

而从检测对象方面讲，温度传感器包括发动机冷却液温度传感器、进气温度传感器和排气温度传感器。

1．作用（1）发动机冷却液温度传感器(ECT)发动机冷却液温度传感器又称水温传感器，它用来检测发动机冷却液的温度，并将温度信号转变成电信号输送给发动机控制模块，作为汽油喷射、点火正时、怠速和尾气排放控制的主要修正信号。

（2）进气温度传感器(IAT)进气温度传感器(IAT)用来检测进气温度，并将进气温度信号转变成电信号输送给发动机控制模块，作为汽油喷射、点火正时的修正信号。

（3）排气温度传感器排气温度传感器用来检测再循环废气的温度，用以判断废气再循环系统工作是否正常。

2. 分类温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器(RTD)和IC温度传感器。

IC温度传感器又包括模拟输出和数字输出两种类型。

热电偶应用很广泛，因为它们非常坚固而且不太贵。

热电偶有多种类型，它们覆盖非常宽的温度范围，从200℃到2000℃。

它们的特点是：低灵敏度、低稳定性、中等精度、响应速度慢、高温下容易老化和有漂移，以及非线性。

另外，热电偶需要外部参考端。

RTD精度极高且具有中等线性度。

它们特别稳定，并有许多种配置。

但它们的最高工作温度只能达到400℃左右。

它们也有很大的TC，且价格昂贵(是热电偶的4～10倍)，并且需要一个外部参考源。

拟输出IC温度传感器具有很高的线性度 (如果配合一个模数转换器或ADC可产生数字输出)、低成本、高精度(大约1%)、小尺寸和高分辨率。

汽车电子控制技术习题库及参考答案一、单选题（共40题，每题1分，共40分）1、电控点火系统点火线圈的初级电路接通后，电流按（）规律增大。

A、指数B、不确定C、对数D、二次函数正确答案：A2、进行燃油压力检测时，按正确的工序应该首先进行以下哪一步？A、将燃油压力表连到电控燃油喷射系统的回流管路上B、断开燃油蒸发罐管路C、在将燃油压力表连接到电喷系统上以前先将管路中的压力卸掉D、拆下燃油机（分配器）上的燃油管正确答案：C3、在电控汽油喷射系统中，当进气温度升高时，其基本喷油时间将（）。

A、保持不变B、增长C、缩短D、不知道正确答案：C4、甲说：离合器可用于固定行星齿轮机构的一个元件。

乙说：离合器可用于固定行星齿轮机构的两个元件。

A、两人都正确。

B、甲正确。

C、乙正确。

D、两人都不正确。

正确答案：A5、甲说：油泵被变矩器驱动毂驱动。

乙说：油泵被变矩器导轮间接驱动。

A、乙正确B、甲正确C、两人都不正确。

D、两人都正确正确答案：B6、共轨柴油机将共轨压力传感器插头拔掉，起动发动机能否着火？（）A、能着火B、不能着火C、不一定，应结合具体机型分析正确答案：C7、测试自动变速器的主油道油压过高，说明_( )。

A、储压器背压过高B、伺服机构存在内部泄漏C、油泵的吸滤器堵塞D、主油压调节阀不良正确答案：D8、点火闭合角主要是通过( )加以控制的。

A、通电速度B、通电电压C、通电时间D、通电电流正确答案：C9、自动变速器亦使用特氟融密封环，下列说法不正确的是( )_。

A、特氟融密封环两端采用斜交口B、特氟融密封环常用于静态密封C、特氟融密封环比起矩形密封环，允许油液有少量的泄漏D、特氟融密封环多装在转轴上，用于液压口的密封正确答案：B10、一般来说，缺少了( )信号，电子点火系将不能点火。

A、上止点B、转速C、进气量D、水温正确答案：C11、造成自动变速器换档延迟故障，其原因是_( )。

A、换档电磁阀阀芯卡滞B、节气门位置传感器信号不良C、液压系统的主油压偏高D、换档电磁阀线圈开路正确答案：C12、检测自动变速器的电磁阀时，通常最简便、最可靠的方法是测量( )_。

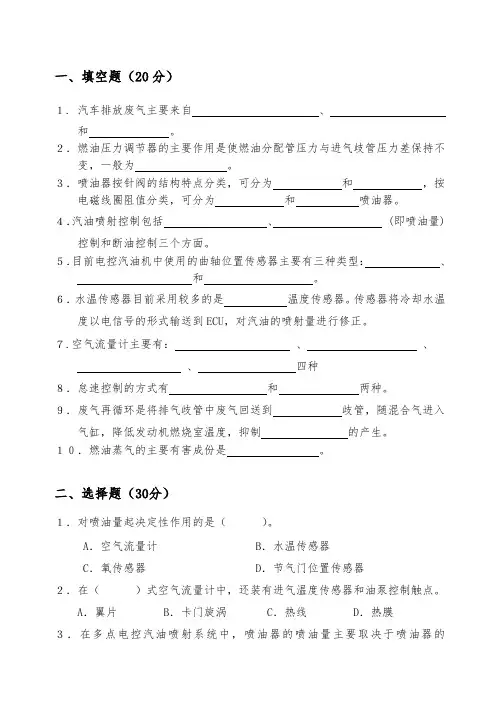

一、填空题（20分）１. 汽车排放废气主要来自、和。

２．燃油压力调节器的主要作用是使燃油分配管压力与进气歧管压力差保持不变，一般为。

３．喷油器按针阀的结构特点分类，可分为和，按电磁线圈阻值分类，可分为和喷油器。

４．汽油喷射控制包括、(即喷油量)控制和断油控制三个方面。

５．目前电控汽油机中使用的曲轴位置传感器主要有三种类型：、和。

６．水温传感器目前采用较多的是温度传感器。

传感器将冷却水温度以电信号的形式输送到ECU，对汽油的喷射量进行修正。

７.空气流量计主要有：、、、四种８．怠速控制的方式有和两种。

９．废气再循环是将排气歧管中废气回送到歧管，随混合气进入气缸，降低发动机燃烧室温度，抑制的产生。

１０．燃油蒸气的主要有害成份是。

二、选择题（30分）１．对喷油量起决定性作用的是（）。

A．空气流量计B．水温传感器C．氧传感器D．节气门位置传感器２．在（）式空气流量计中，还装有进气温度传感器和油泵控制触点。

A．翼片B．卡门旋涡C．热线D．热膜３．在多点电控汽油喷射系统中，喷油器的喷油量主要取决于喷油器的（）。

A．针阀升程B．喷孔大小C、内外压力差D．针阀开启的持续时间４．负温度系数的热敏电阻其阻值随温度的升高而（）。

A．升高；B．降低；C．不受影响；D．先高后低５．传统点火系与电子点火系统最大的区别是（）。

A．点火能量的提高B．断电器触点被点火控制器取代C．曲轴位置传感器的应用D．点火线圈的改进６．当冷却水温度达到（）时，步进电机式怠速控制执行机构的暖机控制结束，怠速控制阀达到正常怠速开度。

A．50℃B．60℃C．70℃D．80℃７．电控发动机采用动力阀控制系统的主要目的：（）（Ａ）降低燃油消耗量（Ｂ）提高动力性能（Ｃ）改善排放（Ｄ）降低排气温度８．混合气在气缸内燃烧，当最高压力出现在上止点（）左右时，发动机输出功率最大。

A．前10°B．后10°C．前5°D．后5°９．顺序喷射的喷射时刻在（）。

《汽车电控发动机系统维修》试卷B （开卷）题号一 二 三 总分 得分评分 阅卷人 一、判断改错题：（正确的打“√”，错误的打“×”再将错误处改正，每小题2分，共30分，只判断不改错不得分）1、( )在拆卸燃油系统内任何元件时，都必须首先释放燃油系统压力。

改错：2、( )发动机熄火后，正常情况下燃油压力会自动下降。

改错：3、( )进气歧管绝对压力传感器与空气流量计的作用是相当的，所以一般车上，这两种传感器只装一种。

改错：4、( )进气温度传感器和水温传感器的结构与工作原理相同，大多采用正温度系数热敏电阻式。

改错：5、( )ECU 通过发动机转速和曲轴位置传感器的信号，可以确定活塞在气缸内的具体位置，即是哪一缸正在向上止点运动，是压缩行程还是排气行程。

改错：6、( )不同发动机的最佳点火提前角是不同的，但同一台发动机的点火提前角却是恒定的。

改错：7、( )活性炭罐受ECU 控制，在各种工况下都工作。

改错：8、( )空燃比反馈控制的前提是氧传感器产生正常信号。

改错：9、( )电控节气门系统发生故障时，系统会自动停止工作。

改错：10、( )有些情况下，当有故障症状出现时，一定有故障，但不一定有故障码。

改错：11、( )水温传感器端子头有锈时，发动机可以正常启动。

改错：12、( )ECU 收不到点火控制器返回的点火确认信号时，喷油器可以正常喷油。

改错：13、( )因为电控汽车有失效保护功能，所以当曲轴转速传感器信号丢失时，还可以启动着车，维持回家功能。

改错：14、( )喷油器的实际喷油时刻比ECU 发出喷油指令的时刻要晚。

改错：15、( )一般来说，缺少了上止点信号，电子点火系将不能点火。

改错：评分 阅卷人 二、单项选择题：（将正确答案选项填写在括号内，每小题1.5分，共30分）1、电动汽油泵的控制方式无（ ）。

A 、点火开关控制B 、发动机ECU 控制C 、油泵开关控制D 、发动机ECU 和油泵开关共同控制 2、电控点火系统的点火线圈多采用（ ）。

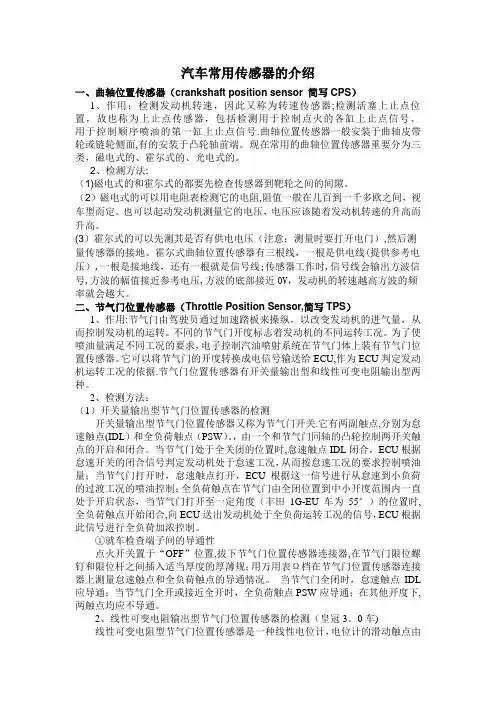

汽车常用传感器的介绍一、曲轴位置传感器（crankshaft position sensor 简写CPS）1、作用：检测发动机转速，因此又称为转速传感器;检测活塞上止点位置，故也称为上止点传感器，包括检测用于控制点火的各缸上止点信号、用于控制顺序喷油的第一缸上止点信号.曲轴位置传感器一般安装于曲轴皮带轮或链轮侧面,有的安装于凸轮轴前端。

现在常用的曲轴位置传感器重要分为三类，磁电式的、霍尔式的、光电式的。

2、检测方法:（1)磁电式的和霍尔式的都要先检查传感器到靶轮之间的间隙。

（2）磁电式的可以用电阻表检测它的电阻,阻值一般在几百到一千多欧之间，视车型而定。

也可以起动发动机测量它的电压，电压应该随着发动机转速的升高而升高。

(3）霍尔式的可以先测其是否有供电电压（注意：测量时要打开电门）,然后测量传感器的接地。

霍尔式曲轴位置传感器有三根线，一根是供电线(提供参考电压）,一根是接地线，还有一根就是信号线;传感器工作时,信号线会输出方波信号,方波的幅值接近参考电压,方波的底部接近0V，发动机的转速越高方波的频率就会越大。

二、节气门位置传感器（Throttle Position Sensor,简写TPS）1、作用:节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。

不同的节气门开度标志着发动机的不同运转工况。

为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。

它可以将节气门的开度转换成电信号输送给ECU,作为ECU判定发动机运转工况的依据.节气门位置传感器有开关量输出型和线性可变电阻输出型两种。

2、检测方法：（1）开关量输出型节气门位置传感器的检测开关量输出型节气门位置传感器又称为节气门开关.它有两副触点,分别为怠速触点(IDL）和全负荷触点（PSW）。

，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。

当节气门处于全关闭的位置时,怠速触点IDL闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态，当节气门打开至一定角度（丰田1G-EU车为55°）的位置时,全负荷触点开始闭合,向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。

发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。

然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。

这些传感器扮演着监测和控制发动机运行的重要角色。

在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。

1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。

通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。

它有助于减少废气排放和提高燃油经济性。

2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。

它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。

通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。

3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。

通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。

它对于发动机的节能、减排和动力输出都起着至关重要的作用。

4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。

凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。

5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。

准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。

气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。

6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。

进气温度传感器信号在什么范围内变化问：请问进气温度传感器信号在什么范围内变化？诊断仪调出的故障码中冷却液温度传感器信号电压高低代表什么？
答：进气温度传感器和水温传感器信号非常相似，进气温度传感器也叫空气温度传感器，或叫进气歧管空气温度传感器。

该传感器均为负温度系数热敏电阻，一根为电压信号线，一根为搭铁线。

温度低时空气密度大，需要略浓的混合汽；温度高时空气密度小，需要略稀的混合汽。

它在高温0.3V至低温4.5V 之间变化。

发动机冷却液温度传感器（ECT）将一个与冷却液温度成比例的模拟电压信号传送给电脑。

在冷却液温度低时，传感器信号电压高，电脑提供较浓的混合汽及较大的点火提前角以改善点火性能；而冷却液温度升高后，传感器信号电压降低，电脑提供较稀的混合汽及较小的点火提前角防止爆燃。

另外，电脑还利用ECT4言号控制废气排放再循环（EGR）阀高温时工作。

—1 —。
