如何检测进气温度传感器

简述进气温度传感器的检测方法
进气温度传感器是汽车发动机管理系统中重要的传感器之一，用于测量进气系统中空气的温度，从而帮助控制发动机的燃油供给和点火时机。

如果进气温度传感器出现故障，会导致发动机出现燃油过多或者过少、点火不良等问题。

下面介绍进气温度传感器的检测方法：
一、使用万用表检测
1.将万用表的正负极分别连接到进气温度传感器的两个端口上。

2.将发动机打开，让其运转至适当的温度。

3.观察万用表的示数，如果电阻值与规定值相同，则说明传感器工作正常；如果值与规定值不同，则说明传感器可能存在故障。

二、检查传感器电缆
1.将传感器电缆连接到电缆测试仪上。

2.打开发动机，观察测试仪的显示屏，如果显示正常，则说明传感器电缆正常；
如果显示异常，则说明传感器电缆可能存在故障。

三、检查传感器的线圈
1.使用万用表将传感器的线圈连接到正负极上。

2.观察万用表的显示，如果显示正常，则说明传感器线圈正常；如果显示异常，则说明传感器线圈可能存在故障。

以上是进气温度传感器的常见检测方法，如果检测出故障，应及时更换传感器。

温度传感器检测标准温度传感器是一种常用的传感器，它可以将温度信号转换为电信号，用于测量和控制温度。

在各种工业和家用设备中都有广泛的应用，因此对温度传感器的检测标准显得尤为重要。

本文将介绍温度传感器检测的标准内容，以期为相关领域的工程师和技术人员提供参考。

首先，温度传感器的检测应当包括外观检查和性能测试两个方面。

外观检查主要包括外壳、连接器、线缆等部分的检查，确保传感器外部没有损坏或者老化现象。

性能测试则包括静态性能测试和动态性能测试，静态性能测试主要是指传感器的灵敏度、稳定性等参数的测试，而动态性能测试则是指在温度变化的情况下，传感器的响应速度、温度测量精度等参数的测试。

其次，温度传感器的检测标准应当包括温度范围、测量精度、响应时间、重复性等参数的要求。

温度范围是指传感器可以正常工作的温度范围，测量精度是指传感器测量温度与实际温度之间的偏差，响应时间是指传感器从接收到温度变化信号到输出稳定的时间，重复性是指传感器对同一温度值进行多次测量时的结果一致性。

这些参数的要求可以根据具体的应用领域和要求进行调整，但是在制定标准时应当充分考虑到传感器的实际使用环境和要求。

另外，温度传感器的检测还应当包括环境适应能力、抗干扰能力等方面的测试。

环境适应能力是指传感器在不同的环境条件下的稳定性和可靠性，包括温度、湿度、震动等方面的适应能力。

抗干扰能力是指传感器在电磁干扰、振动干扰等外部干扰条件下的稳定性和可靠性。

这些测试可以通过实验室的专业设备进行，也可以通过在不同的环境条件下对传感器进行长时间的实际使用来进行评估。

最后，温度传感器的检测标准还应当包括标定、校准、维护等方面的要求。

标定是指通过对传感器进行标准温度值的测试，确定传感器的测量特性和误差特性，校准是指根据标定结果对传感器进行误差修正，维护是指对传感器进行定期的清洁、检查和保养，以确保传感器的性能和可靠性。

总之，温度传感器的检测标准是保证传感器质量和可靠性的重要手段，制定合理的检测标准可以有效地提高传感器的性能和可靠性，为用户提供更好的产品和服务。

12个传感器的检测方法，快速判断车辆传感器好坏！13个柴油车传感器位置、功能详解12个柴油车传感器的故障现象，维修技巧【后处理】13个尿素泵传感器的位置、工作原理详解1、水温传感器水温传感器的精密度对喷油量有一定影响，当混合气过浓或者过稀时，应先检查水温传感器，然后检查其他传感器。

水温传感器的检测方法：在检查时，可拆下水温传感器，将其置于茶壶内对其进行加热测试，用万用表测量在不同水温时的电阻值，在水温20℃时其阻值应为2~3KΩ阻值左右，80℃时应为0.2~0.4kΩ阻值左右。

如果测量结果不符合规定要求，则应更换水温传感器。

2、进气温度传感器其结构与水温传感器基本相似，检查时可使用万用表测量阻值进行判断。

在正常情况下，当温度在20℃时，阻值约为2~3kΩ，60℃时，阻值约为0.4~0.7kΩ。

如果测量结果不符合规定要求，则应更换其传感器。

当安装于空气流量计内的进气温度传感器损坏时应更换空气流量计，清洗节气门体，更换原厂空气滤清器。

传感器损坏不用怕，用A203万用传感器替代，不许等待，车可直接开走，救援车队和卡友必备3、进气压力传感器采用速度/密度方式检测进气量的电控燃油喷射系统，是利用进气歧管压力传感器来间接地测量发动机吸入的空气量，检测时通常检查传感器的电源电压和输出电压；△电源电压的检查拆下进气岐管上的压力传感器的线束插头，将点火开关置于（ON）位置，然后用万用表的电压档来测量线束插头上的电源端子之间的电压，其值应符合规定（具体数值请查看被维修车辆的维修手册），否则应更换或修复其电控线束；△ 输出电压的检查拆下传感器与进气歧管相连接的真空软管，使传感器直接与大气相通，然后将点火开关置于（ON）位置，用电压表在电控单元线束插头处测量传感器的输出电压，接着向传感器内加真空；并测量不同真空下它的输出电压，该电压值应随真空密度的增大而降低，其变化情况应符合技术参数规定，否则应更换其传感器；4、氧传感器的检测氧传感器安装在发动机排气管上，起作用是检测排气管中氧分子的浓度，并将其转换成电压信号或电阻信号，使电控单元依此信号来控制混合气的浓/淡；发动机油耗过大，严重冒黑烟。

进气歧管温度压力传感器的检测实习报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言本次实习报告是对进气歧管温度压力传感器的检测实习进行总结和分析，旨在对该传感器的工作原理、检测方法以及故障排除技术进行深入探讨，为今后的工程实践提供重要的参考和指导。

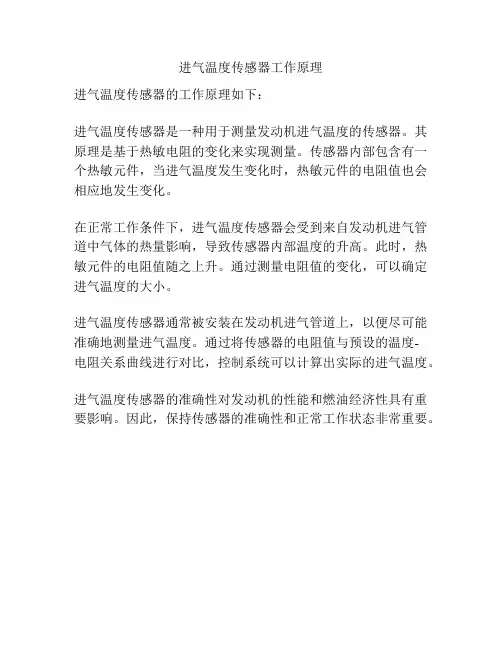

进气温度传感器原理
进气温度传感器是一种测量发动机进气管内气体温度的传感器，它通过检测进气管内气体的温度变化，向发动机控制单元提供实时数据，在不同的工况下精确控制发动机的燃油喷射量、进气量和点火正时等参数，以使发动机工作在最佳状态下，提高燃油利用率和动力性能。

进气温度传感器的工作原理是利用热电效应来检测温度变化的，其主要由两部分组成：热敏电阻和集成电路。

在进气管内，热敏电阻与集成电路相联接，当空气通过热敏电阻时，热敏电阻会随温度变化而改变电阻值，这种电阻变化会被集成电路检测并转换成电信号，再通过电线传输到发动机控制单元进行处理和记录。

因此，进气温度传感器可以实时监测进气温度的变化，并及时反馈给发动机控制系统，从而调整发动机的工作参数，保证其在不同工况下的最佳工作状态。

汽车传感器的检测方法及保养汽车传感器的检测方法线性输出式节气门位置传感器检测拆下节气门位置传感器的连接插头，用万用表电阻挡测量传感器的信号输出端脚与搭铁端脚之间的电阻，同时连接且缓慢地改变节气门的开度，所得电阻应随节气门开度的增大而连续增大，且中间没有突变现象发生;用万用表测量传感器的怠速触点(IDL)信号端脚与搭铁端脚之问的电阻，节气门关闭时，电阻为0欧姆，节气门从翻开微小的一个开度一直到全开，电阻应为无穷大。

热线式空气流量计的信号电压检测拆下空气流量计，把蓄电池电压施加于流量计端子电源与搭铁之间，然后测量输出端子与搭铁之间的电压，其标准值在1.1～1.2伏之间;从热线式空气流量一计进气口吹风，此时，测量输出端与搭铁之间的信号电压，其电压为2.4伏。

温度传感器的电阻检测将进气温度传感器置于加热的水中，对负温度系数的传感器，用万用表检测其电阻值，假设随水温升高而减少，那么传感器是好的。

假设无变化那么说明该进气温度传感器已损坏。

霍尔式凸轮轴位置传感器的检测发动机运转时，用汽车示波器测量霍尔式凸轮轴位置传感器的信号输出端和搭铁端之间的信号波形，示波器上的波形应为锯齿方波，幅值在0～5伏之间。

随着发动机转速的增加，只是波形频率增加，而幅值没有变化，这是符合标准的。

氧化错式氧传感器的检测启动发动机并运转到正常温度，然后使发动机以2 500转/分钟的转速运转2分钟以上，并保持该转速，此时用万用表直流电压挡测量传感器信号输出端与搭铁之间的信号电压，读数应在0.1～0.9伏范围内不断变化，信号电压在0.45伏上下不断变化的次数10秒内应不少于8次，否那么氧传感器工作不正常：)压电式爆震传感器的检测点火开关处在“ON〞位置，不启动发动机，用汽车示波器测量传感器输出端与搭铁之间的信号波形，然后用金属物敲击爆震传感器附近的缸体，在敲击发动机缸体后，示波器应显示一突度波形，敲击越大，幅值也越大，说明传感器良好。

如果示波器显示一条直线，说明爆震传感器没有信号输出，可能是导线有断路或传感器损坏。

进气温度传感器的安装位置、作用、工作原理、检测方法！进气温度传感器的安装位置识别进气温度传感器通常在空气滤清器之后的进气软管上或空气流量传感器上，在部分涡轮增压发动机上与增压压力传感器集成在一起安装于涡轮增压器后方的增压进气管道上，如下图所示。

有的还在空气流量传感器和谐振腔上各安装一个，以提高喷油量的控制精度。

1—紧固螺钉；2—进气温度传感器进气温度传感器的作用进气温度传感器的作用是测量进入进气歧管内气体的温度。

在体积流量型进气系统中，电控单元（ECU）根据进气温度对喷油量进行修正，以获得最佳的空燃比。

进气温度传感器的工作原理进气温度传感器的结构如下图所示，主要由塑料外壳、防水插座、垫圈、热敏电阻等组成。

进气温度传感器采用负温度系数的热敏电阻作为检测元件，为准确测量进气温度，常用塑料外壳加以保护，以防安装部位的温度影响传感器的工作精度。

典型车系电路连接下图为新款科鲁兹带涡轮增压发动机的进气温度传感器电路连接。

进气温度传感器与涡轮增压传感器集成在一起安装在涡轮增压器后面的进气管道上。

发动机控制单元（ECU）为传感器3#端子提供5V基准电压，传感器1#端子通过ECU内部接地。

检测方法进气温度传感器出现故障，会导致混合气过浓或过稀，使燃烧变坏，出现工作不稳定，这时应该检查进气温度传感器。

检测方法如下：方法1：单体检测01 关闭点火开关，断开进气温度传感器线束连接器，拆下进气温度传感器。

02 用制冷剂或压缩空气对进气温度传感器降温，也可采用放入水中加温的方法对传感器进行加温。

03 用万用表电阻挡测量传感器两端子间的电阻，其电阻值随温度变化而变化的规律应与下图所示的特性曲线的变化规律相一致。

方法2：在线检测的方法（以上面提到的新款科鲁兹发动机电路为例）01 拔下传感器插头，接通点火开关，测量插头上3#端子与搭铁之间的电压应为5V，若无电压，则应检查ECU连接器上34#端子与搭铁间电压。

若此处电压为5V，则说明ECU与传感器之间线路断路；若无5V电压，则ECU有故障。
