进气温度传感器

简述进气温度传感器的检测方法
进气温度传感器是汽车发动机管理系统中重要的传感器之一，用于测量进气系统中空气的温度，从而帮助控制发动机的燃油供给和点火时机。

如果进气温度传感器出现故障，会导致发动机出现燃油过多或者过少、点火不良等问题。

下面介绍进气温度传感器的检测方法：
一、使用万用表检测
1.将万用表的正负极分别连接到进气温度传感器的两个端口上。

2.将发动机打开，让其运转至适当的温度。

3.观察万用表的示数，如果电阻值与规定值相同，则说明传感器工作正常；如果值与规定值不同，则说明传感器可能存在故障。

二、检查传感器电缆
1.将传感器电缆连接到电缆测试仪上。

2.打开发动机，观察测试仪的显示屏，如果显示正常，则说明传感器电缆正常；
如果显示异常，则说明传感器电缆可能存在故障。

三、检查传感器的线圈
1.使用万用表将传感器的线圈连接到正负极上。

2.观察万用表的显示，如果显示正常，则说明传感器线圈正常；如果显示异常，则说明传感器线圈可能存在故障。

以上是进气温度传感器的常见检测方法，如果检测出故障，应及时更换传感器。

进气温度传感器的工作原理进气温度传感器（Intake Air Temperature Sensor，简称IAT）是一种用于测量发动机进气气温的传感器。

它在现代汽车发动机的控制系统中扮演着重要的角色。

本文将深入探讨进气温度传感器的工作原理，以及它在发动机控制中的作用。

一、工作原理进气温度传感器基于热敏电阻原理来测量发动机进气气温。

该传感器通常安装在进气道中，以便能够及时感知进气气温的变化。

它由一个热敏电阻组成，该电阻的电阻值会随着温度的变化而变化。

当发动机启动时，进气温度传感器开始监测进气气温。

传感器收集到的数据将发送到发动机控制单元（Engine Control Unit，简称ECU）。

ECU会根据传感器提供的进气温度信息，调整发动机的燃油喷射量和点火时机，以优化燃烧效率和性能。

二、作用进气温度传感器在发动机控制中起到了至关重要的作用。

它的主要作用如下：1. 燃油喷射控制：进气温度的变化会影响空气的密度，从而影响到燃烧过程中所需的燃油量。

传感器通过监测进气温度的变化，向ECU提供实时的数据。

ECU根据这些数据来调整燃油喷射量，以确保最佳的燃烧效果。

2. 点火时机控制：进气温度的变化也会对点火时机产生影响。

冷空气需要更长的时间来燃烧，因此在低温环境下，点火时机需要提前一些。

进气温度传感器通过提供准确的进气温度数据，帮助ECU调整点火时机，以适应不同的工作条件。

3. 发动机保护：进气温度传感器还能够监测到异常的进气温度。

如果进气温度过高，可能会导致发动机过热或气缸爆震。

传感器会将这些信息传递给ECU，并引发相应的故障代码以保护发动机免受损坏。

三、总结与回顾进气温度传感器是一种基于热敏电阻原理工作的传感器，用于测量发动机进气气温。

它通过监测进气温度的变化，向发动机控制单元提供实时的数据，以便调整燃油喷射量和点火时机。

这样可以实现更好的燃烧效率和性能。

进气温度传感器还能够监测异常的进气温度，以保护发动机免受损坏。

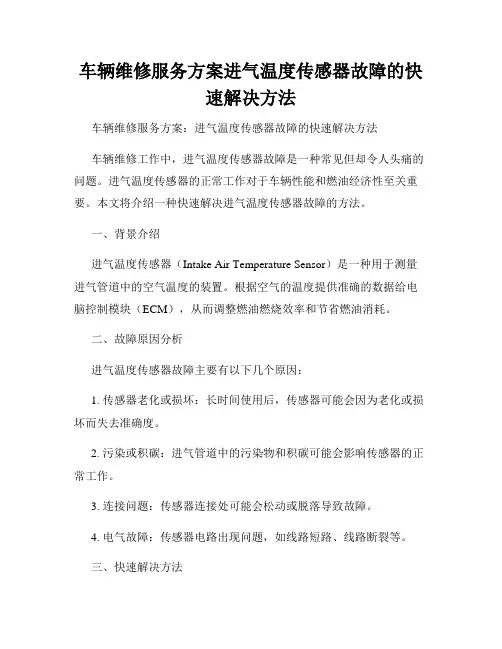

车辆维修服务方案进气温度传感器故障的快速解决方法车辆维修服务方案：进气温度传感器故障的快速解决方法车辆维修工作中，进气温度传感器故障是一种常见但却令人头痛的问题。

进气温度传感器的正常工作对于车辆性能和燃油经济性至关重要。

本文将介绍一种快速解决进气温度传感器故障的方法。

一、背景介绍进气温度传感器（Intake Air Temperature Sensor）是一种用于测量进气管道中的空气温度的装置。

根据空气的温度提供准确的数据给电脑控制模块（ECM），从而调整燃油燃烧效率和节省燃油消耗。

二、故障原因分析进气温度传感器故障主要有以下几个原因：1. 传感器老化或损坏：长时间使用后，传感器可能会因为老化或损坏而失去准确度。

2. 污染或积碳：进气管道中的污染物和积碳可能会影响传感器的正常工作。

3. 连接问题：传感器连接处可能会松动或脱落导致故障。

4. 电气故障：传感器电路出现问题，如线路短路、线路断裂等。

三、快速解决方法针对进气温度传感器故障，我们可以采取以下方法进行快速解决：1. 检查传感器和线路连接：首先，断开电源并检查传感器和线路连接是否牢固。

确保连接紧密，没有松动或脱落的情况。

2. 清洁传感器：使用适当的清洁剂，防止使用过于侵蚀性的溶剂。

小心地清洁传感器表面，去除积碳和污染物，以恢复其正常工作。

3. 替换传感器：如果清洗后传感器仍然无法正常工作，有可能需要更换传感器。

选择适配车辆型号和引擎的合适传感器，并按照车辆制造商的说明进行更换。

4. 检查电气连接：使用万用表检查进气温度传感器的电气连线是否正常。

查找并修复任何短路、断路或其他电气故障。

四、预防措施为了避免进气温度传感器故障的发生，我们可以采取以下预防措施：1. 定期检查：定期检查进气温度传感器和线路的连接情况，确保其工作正常。

可以在车辆维护计划中安排相关的检查项目。

2. 清洁保养：定期清洗进气温度传感器，防止积碳和污染物的积累。

注意使用合适的清洁剂和方法，避免对传感器造成损坏。

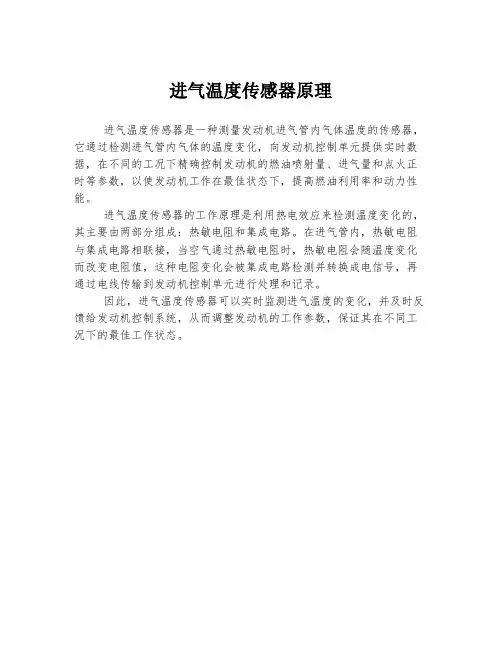

进气温度传感器原理
进气温度传感器是一种测量发动机进气管内气体温度的传感器，它通过检测进气管内气体的温度变化，向发动机控制单元提供实时数据，在不同的工况下精确控制发动机的燃油喷射量、进气量和点火正时等参数，以使发动机工作在最佳状态下，提高燃油利用率和动力性能。

进气温度传感器的工作原理是利用热电效应来检测温度变化的，其主要由两部分组成：热敏电阻和集成电路。

在进气管内，热敏电阻与集成电路相联接，当空气通过热敏电阻时，热敏电阻会随温度变化而改变电阻值，这种电阻变化会被集成电路检测并转换成电信号，再通过电线传输到发动机控制单元进行处理和记录。

因此，进气温度传感器可以实时监测进气温度的变化，并及时反馈给发动机控制系统，从而调整发动机的工作参数，保证其在不同工况下的最佳工作状态。

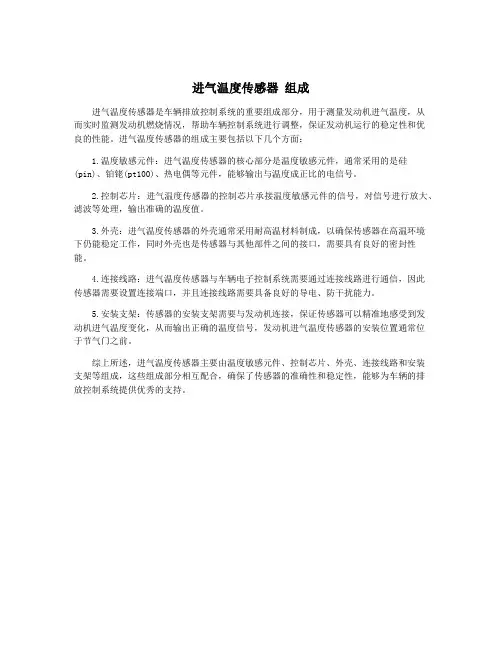

进气温度传感器组成
进气温度传感器是车辆排放控制系统的重要组成部分，用于测量发动机进气温度，从
而实时监测发动机燃烧情况，帮助车辆控制系统进行调整，保证发动机运行的稳定性和优
良的性能。

进气温度传感器的组成主要包括以下几个方面：
1.温度敏感元件：进气温度传感器的核心部分是温度敏感元件，通常采用的是硅(pin)、铂铑(pt100)、热电偶等元件，能够输出与温度成正比的电信号。

2.控制芯片：进气温度传感器的控制芯片承接温度敏感元件的信号，对信号进行放大、滤波等处理，输出准确的温度值。

3.外壳：进气温度传感器的外壳通常采用耐高温材料制成，以确保传感器在高温环境
下仍能稳定工作，同时外壳也是传感器与其他部件之间的接口，需要具有良好的密封性
能。

4.连接线路：进气温度传感器与车辆电子控制系统需要通过连接线路进行通信，因此
传感器需要设置连接端口，并且连接线路需要具备良好的导电、防干扰能力。

5.安装支架：传感器的安装支架需要与发动机连接，保证传感器可以精准地感受到发
动机进气温度变化，从而输出正确的温度信号，发动机进气温度传感器的安装位置通常位
于节气门之前。

综上所述，进气温度传感器主要由温度敏感元件、控制芯片、外壳、连接线路和安装
支架等组成，这些组成部分相互配合，确保了传感器的准确性和稳定性，能够为车辆的排
放控制系统提供优秀的支持。

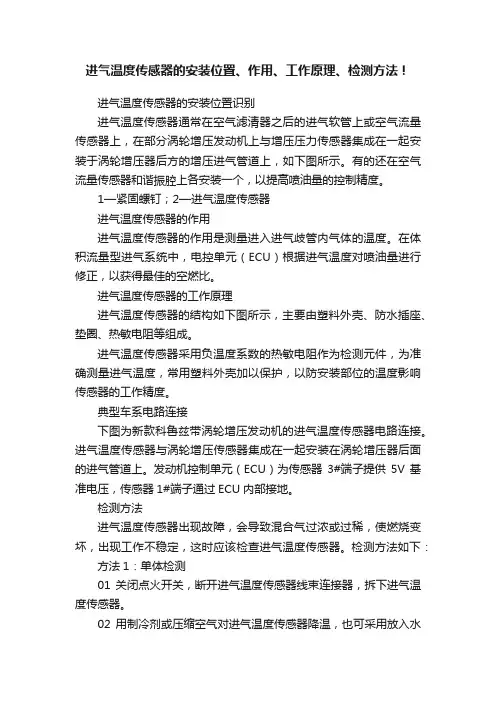

进气温度传感器的安装位置、作用、工作原理、检测方法！进气温度传感器的安装位置识别进气温度传感器通常在空气滤清器之后的进气软管上或空气流量传感器上，在部分涡轮增压发动机上与增压压力传感器集成在一起安装于涡轮增压器后方的增压进气管道上，如下图所示。

有的还在空气流量传感器和谐振腔上各安装一个，以提高喷油量的控制精度。

1—紧固螺钉；2—进气温度传感器进气温度传感器的作用进气温度传感器的作用是测量进入进气歧管内气体的温度。

在体积流量型进气系统中，电控单元（ECU）根据进气温度对喷油量进行修正，以获得最佳的空燃比。

进气温度传感器的工作原理进气温度传感器的结构如下图所示，主要由塑料外壳、防水插座、垫圈、热敏电阻等组成。

进气温度传感器采用负温度系数的热敏电阻作为检测元件，为准确测量进气温度，常用塑料外壳加以保护，以防安装部位的温度影响传感器的工作精度。

典型车系电路连接下图为新款科鲁兹带涡轮增压发动机的进气温度传感器电路连接。

进气温度传感器与涡轮增压传感器集成在一起安装在涡轮增压器后面的进气管道上。

发动机控制单元（ECU）为传感器3#端子提供5V基准电压，传感器1#端子通过ECU内部接地。

检测方法进气温度传感器出现故障，会导致混合气过浓或过稀，使燃烧变坏，出现工作不稳定，这时应该检查进气温度传感器。

检测方法如下：方法1：单体检测01 关闭点火开关，断开进气温度传感器线束连接器，拆下进气温度传感器。

02 用制冷剂或压缩空气对进气温度传感器降温，也可采用放入水中加温的方法对传感器进行加温。

03 用万用表电阻挡测量传感器两端子间的电阻，其电阻值随温度变化而变化的规律应与下图所示的特性曲线的变化规律相一致。

方法2：在线检测的方法（以上面提到的新款科鲁兹发动机电路为例）01 拔下传感器插头，接通点火开关，测量插头上3#端子与搭铁之间的电压应为5V，若无电压，则应检查ECU连接器上34#端子与搭铁间电压。

若此处电压为5V，则说明ECU与传感器之间线路断路；若无5V电压，则ECU有故障。

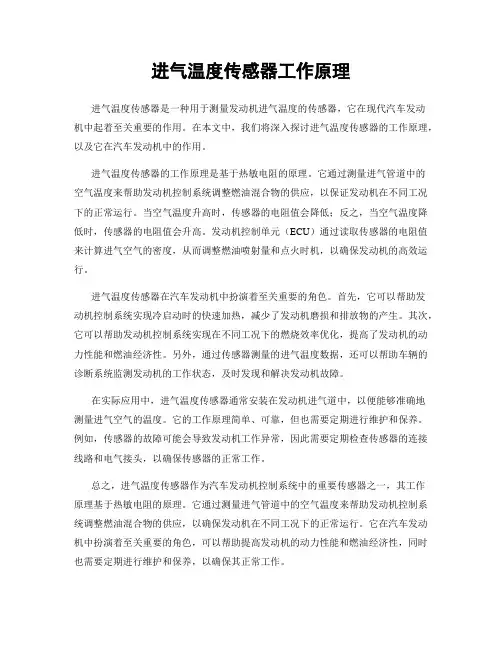

进气温度传感器工作原理进气温度传感器是一种用于测量发动机进气温度的传感器，它在现代汽车发动机中起着至关重要的作用。

在本文中，我们将深入探讨进气温度传感器的工作原理，以及它在汽车发动机中的作用。

进气温度传感器的工作原理是基于热敏电阻的原理。

它通过测量进气管道中的空气温度来帮助发动机控制系统调整燃油混合物的供应，以保证发动机在不同工况下的正常运行。

当空气温度升高时，传感器的电阻值会降低；反之，当空气温度降低时，传感器的电阻值会升高。

发动机控制单元（ECU）通过读取传感器的电阻值来计算进气空气的密度，从而调整燃油喷射量和点火时机，以确保发动机的高效运行。

进气温度传感器在汽车发动机中扮演着至关重要的角色。

首先，它可以帮助发动机控制系统实现冷启动时的快速加热，减少了发动机磨损和排放物的产生。

其次，它可以帮助发动机控制系统实现在不同工况下的燃烧效率优化，提高了发动机的动力性能和燃油经济性。

另外，通过传感器测量的进气温度数据，还可以帮助车辆的诊断系统监测发动机的工作状态，及时发现和解决发动机故障。

在实际应用中，进气温度传感器通常安装在发动机进气道中，以便能够准确地测量进气空气的温度。

它的工作原理简单、可靠，但也需要定期进行维护和保养。

例如，传感器的故障可能会导致发动机工作异常，因此需要定期检查传感器的连接线路和电气接头，以确保传感器的正常工作。

总之，进气温度传感器作为汽车发动机控制系统中的重要传感器之一，其工作原理基于热敏电阻的原理。

它通过测量进气管道中的空气温度来帮助发动机控制系统调整燃油混合物的供应，以确保发动机在不同工况下的正常运行。

它在汽车发动机中扮演着至关重要的角色，可以帮助提高发动机的动力性能和燃油经济性，同时也需要定期进行维护和保养，以确保其正常工作。

通过本文的介绍，相信读者对进气温度传感器的工作原理有了更深入的了解，也能够更好地理解其在汽车发动机中的作用和重要性。

希望本文对您有所帮助，谢谢阅读！。

一、实训背景随着汽车工业的快速发展，发动机电子控制系统在汽车中的应用越来越广泛。

进气温度传感器作为发动机电子控制系统中的重要部件，其作用对发动机的性能和排放有着重要影响。

为了深入了解进气温度传感器的工作原理、构造及在实际应用中的重要性，我们进行了本次实训。

二、实训目的1. 了解进气温度传感器的工作原理和构造；2. 掌握进气温度传感器的检测方法和故障诊断；3. 熟悉进气温度传感器在实际应用中的重要性。

三、实训内容1. 进气温度传感器的工作原理进气温度传感器是一种负温度系数的热敏电阻（NTC），其电阻值随温度的升高而降低。

当发动机进气温度发生变化时，进气温度传感器将温度变化转换为电压信号，传输给发动机控制单元（ECU）。

ECU根据进气温度信号，调整喷油量和点火时机，以保证发动机的最佳性能和排放。

2. 进气温度传感器的构造进气温度传感器主要由以下部分组成：（1）热敏电阻：热敏电阻是进气温度传感器的核心部分，其电阻值随温度变化而变化。

（2）绝缘材料：绝缘材料用于保护热敏电阻，防止其受到外界环境的影响。

（3）引线：引线用于将热敏电阻与ECU连接。

（4）外壳：外壳用于保护传感器内部结构，防止外界物理损坏。

3. 进气温度传感器的检测方法（1）外观检查：检查传感器外观是否有破损、腐蚀等现象。

（2）万用表检测：使用万用表测量传感器电阻值，判断其是否在正常范围内。

（3）示波器检测：使用示波器观察传感器输出信号，判断其波形是否正常。

4. 进气温度传感器的故障诊断（1）发动机怠速不稳：当进气温度传感器出现故障时，可能导致发动机怠速不稳，油耗增加。

（2）加速无力：进气温度传感器故障可能导致发动机加速无力，油耗增加。

（3）排放超标：进气温度传感器故障可能导致发动机排放超标。

四、实训总结通过本次实训，我们了解了进气温度传感器的工作原理、构造及在实际应用中的重要性。

进气温度传感器在发动机电子控制系统中扮演着重要角色，其性能直接影响发动机的性能和排放。

进气温度传感器的工作原理进气温度传感器是一种用于测量发动机进气管内空气温度的传感器。

它是发动机控制系统中的重要组成部分，可以提供有关发动机工作状态的重要信息。

在本文中，我们将深入探讨进气温度传感器的工作原理。

一、进气温度传感器的基本原理1.1 探头结构进气温度传感器通常由探头和电子模块两部分组成。

其中，探头是测量空气温度的关键部件。

它通常由金属和陶瓷材料制成，并具有一定的散热面积，以保证测量结果的准确性。

1.2 工作原理当空气通过进气管进入发动机时，会经过探头，并将其表面散热区域内的热量带走。

此时，探头内部的电阻值会随着温度变化而变化。

电子模块会根据电阻值的变化来计算出空气温度，并将结果发送给发动机控制单元（ECU）。

二、不同类型进气温度传感器的工作原理2.1 热敏电阻式（PTC）传感器热敏电阻式传感器是最常见的进气温度传感器类型。

它的探头内置了一个PTC电阻，当空气温度升高时，电阻值会随之升高。

ECU会根据电阻值的变化来计算出空气温度。

2.2 热电偶式（TC）传感器热电偶式传感器的探头内置了两个不同材料的金属线，当空气温度发生变化时，两个金属线之间会产生一个微小的电势差。

ECU会根据这个电势差来计算出空气温度。

2.3 磁性敏感式（MAF）传感器磁性敏感式传感器使用一个磁场来测量空气流量和温度。

当空气通过探头时，它会使得内部的磁场发生变化。

ECU会根据这个变化来计算出空气流量和温度。

三、进气温度传感器的应用3.1 发动机控制系统进气温度传感器是发动机控制系统中不可或缺的一部分。

它可以提供有关发动机工作状态的重要信息，帮助ECU调整点火时间、燃油喷射量等参数，以提高发动机的性能和燃油经济性。

3.2 故障诊断进气温度传感器也可以用于故障诊断。

当传感器出现故障时，ECU会发出警报并记录相关的故障代码。

这样，技师就可以通过读取故障代码来定位问题，并进行维修。

四、进气温度传感器的维护和保养4.1 定期检查为了保证进气温度传感器的正常工作，需要定期对其进行检查。

进气温度传感器的故障案例
进气温度传感器的故障可能会导致引擎性能下降、燃油效率降低以及排放控制系统故障。

以下是一些可能的故障案例：
1. 传感器损坏，传感器可能会由于长期使用或者环境因素导致损坏，例如受到水分或者化学物质的侵蚀，或者连接线路出现断路等。

2. 传感器偏差，传感器可能会出现读数偏差，导致引擎控制单元接收到错误的进气温度信号，从而影响到燃油混合物的供给，进而影响到引擎性能和燃油效率。

3. 电气问题，传感器的连接线路或者接头出现故障，例如接触不良、短路或者断路，都有可能导致传感器无法正常工作。

4. 灰尘或污垢积聚，长时间使用后，传感器可能会因为进气系统中的灰尘或者污垢的积聚而出现故障，影响到传感器的准确度。

5. 系统故障，除了传感器本身的问题外，也有可能是由于引擎控制单元或者其他相关系统出现故障，导致传感器无法正常工作。

针对这些故障案例，一旦出现进气温度传感器故障，建议及时进行诊断和维修。

可以通过使用专用的诊断仪器来检测传感器的工作状态，同时也需要检查传感器的连接线路和接头是否正常。

如果发现传感器损坏或者偏差较大，通常需要更换新的传感器。

另外，定期对进气系统进行清洁和维护也有助于减少传感器故障的发生。

最重要的是，及时维修进气温度传感器故障，可以有效避免引发更严重的问题，保障车辆的正常运行和驾驶安全。

一、实训目的本次实训的主要目的是通过实际操作，深入了解进气温度传感器的构造、工作原理以及其在发动机控制系统中的作用。

通过实训，使学生掌握进气温度传感器的检测、安装和故障排除方法，提高学生对汽车电子系统的认识和实践能力。

二、实训时间2023年X月X日三、实训地点汽车工程系实验室四、实训设备1. 教学用汽车发动机2. 进气温度传感器3. 传感器检测仪4. 万用表5. 螺丝刀等工具五、实训内容1. 进气温度传感器的构造2. 进气温度传感器的工作原理3. 进气温度传感器的检测4. 进气温度传感器的安装5. 进气温度传感器的故障排除六、实训过程1. 进气温度传感器的构造进气温度传感器主要由热敏电阻、信号线、外壳等部分组成。

热敏电阻是传感器的核心部件，它具有负温度系数特性，即温度升高时电阻值减小，温度降低时电阻值增大。

信号线用于将热敏电阻的信号传输至发动机控制单元（ECU）。

外壳则用于保护内部元件，防止外界环境对其造成损害。

2. 进气温度传感器的工作原理进气温度传感器通过热敏电阻感知进气温度，并将其转化为电信号传输至ECU。

当进气温度升高时，热敏电阻的电阻值减小，导致信号线上的电压降低；反之，当进气温度降低时，热敏电阻的电阻值增大，导致信号线上的电压升高。

ECU根据接收到的电压信号，计算出进气温度，从而对喷油量和点火正时进行修正，以获得最佳的空燃比和发动机性能。

3. 进气温度传感器的检测使用传感器检测仪和万用表对进气温度传感器进行检测。

首先，使用传感器检测仪检测传感器的输出信号，判断其是否在正常范围内；其次，使用万用表检测传感器的电阻值，判断其是否与理论值相符。

4. 进气温度传感器的安装根据发动机型号和传感器类型，选择合适的安装位置。

一般而言，进气温度传感器安装在空气流量计或进气歧管上。

安装时，注意保持传感器与发动机之间的距离，确保传感器能够准确感知进气温度。

5. 进气温度传感器的故障排除当进气温度传感器出现故障时，可能导致发动机性能下降、油耗增加等问题。

1、进气温度传感器1）进气温度传感器作用除卡门涡旋式空气流量传感器以外，其余发动机均装有进气温度传感器。

进气温度传感器可以装在空气流量传感器或进气压力传感器内，也可以装在进气道上某个部位。

发动机进气温度高时控制单元会减少喷油脉宽，反之增加喷油脉宽。

2）进气温度传感器故障分析进气温度传感器搭铁线接触不良，数据流会显示异常低温，低温空气密度高，会加大喷油脉宽，造成混合汽过浓。

传感器短路，数据流会显示异常高温，高温空气密度低，会减少喷油脉宽，造成混合汽过稀。

进气温度传感器温度越高混合汽越浓，传感器断路或搭铁不良会造成混合汽过稀，导致启动困难。

2、冷却液温度传感器1）冷却液温度传感器的作用冷却液温度传感器端子为2针，一根为输入信号线，另一根为输出信号线;端子为4针，则4针分别为输入信号线、输出信号线、控制单元搭铁线和仪表板搭铁线，如图2所示。

冷却液温度传感器一般装在发动机后侧节温器或散热器出水孔处，负责喷油脉宽、暖机、点火提前角、自动变速器变矩器锁止和超速挡的控制以及空调的控制。

主要作用有：①负责控制混合汽浓度，温度越低，混合汽越浓;温度越高，混合汽越稀。

②负责控制暖机时发动机转速，40℃以下转速为1500r/min，40~70℃转速为1100r/min.③负责控制散热器风扇，85℃以上开始低速旋转，105℃开始高速旋转。

④负责控制自动变速器，56℃以上变矩器进入锁止工况，70℃变速器允许进入超速挡。

⑤负责控制空调，120℃空调退出控制。

2）冷却液温度传感器故障分析发动机冷却液温度传感器短路，数据流会显示100℃以上的高温，造成混合汽过稀无法启动;传感器断路或搭铁线接触不良，数据流会显示-30℃以下的低温，造成混合汽过浓，排气管冒黑烟。

OBD -Ⅰ系统设定发动机控制单元将冷却液温度传感器感应温度界定在-35~120℃之间，若超出或低于这个范围，控制单元便可判断传感器发生故障，而在此范围内不会出现故障码。

进气温度传感器故障排除流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!进气温度传感器故障排除流程如下：1. 故障确认：检查车辆的故障指示灯是否亮起，以确定是否存在与进气温度传感器相关的故障码。

进气温度传感器信号在什么范围内变化问：请问进气温度传感器信号在什么范围内变化？诊断仪调出的故障码中冷却液温度传感器信号电压高低代表什么？
答：进气温度传感器和水温传感器信号非常相似，进气温度传感器也叫空气温度传感器，或叫进气歧管空气温度传感器。

该传感器均为负温度系数热敏电阻，一根为电压信号线，一根为搭铁线。

温度低时空气密度大，需要略浓的混合汽；温度高时空气密度小，需要略稀的混合汽。

它在高温0.3V至低温4.5V 之间变化。

发动机冷却液温度传感器（ECT）将一个与冷却液温度成比例的模拟电压信号传送给电脑。

在冷却液温度低时，传感器信号电压高，电脑提供较浓的混合汽及较大的点火提前角以改善点火性能；而冷却液温度升高后，传感器信号电压降低，电脑提供较稀的混合汽及较小的点火提前角防止爆燃。

另外，电脑还利用ECT4言号控制废气排放再循环（EGR）阀高温时工作。

—1 —。
