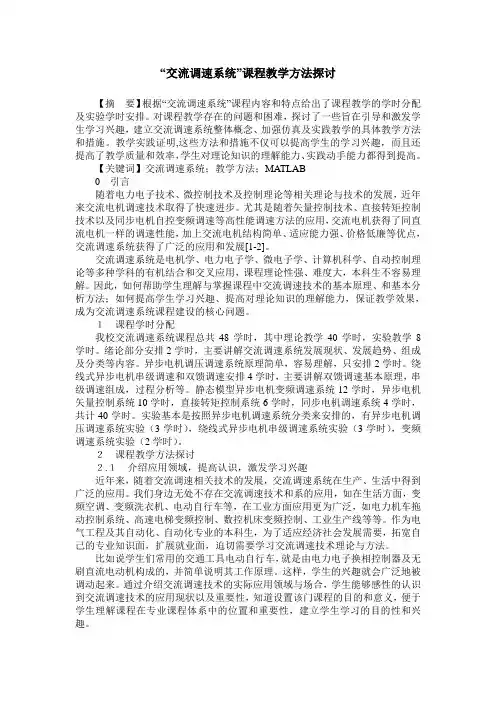

“交流调速系统”课程教学方法探讨【摘要】根据“交流调速系统”课程内容和特点给出了课程教学的学时分配及实验学时安排。
对课程教学存在的问题和困难,探讨了一些旨在引导和激发学生学习兴趣,建立交流调速系统整体概念、加强仿真及实践教学的具体教学方法和措施。
教学实践证明,这些方法和措施不仅可以提高学生的学习兴趣,而且还提高了教学质量和效率,学生对理论知识的理解能力、实践动手能力都得到提高。
【关键词】交流调速系统;教学方法;MATLAB0引言随着电力电子技术、微控制技术及控制理论等相关理论与技术的发展,近年来交流电机调速技术取得了快速进步。
尤其是随着矢量控制技术、直接转矩控制技术以及同步电机自控变频调速等高性能调速方法的应用,交流电机获得了同直流电机一样的调速性能,加上交流电机结构简单、适应能力强、价格低廉等优点,交流调速系统获得了广泛的应用和发展[1-2]。
交流调速系统是电机学、电力电子学、微电子学、计算机科学、自动控制理论等多种学科的有机结合和交叉应用,课程理论性强、难度大,本科生不容易理解。
因此,如何帮助学生理解与掌握课程中交流调速技术的基本原理、和基本分析方法;如何提高学生学习兴趣、提高对理论知识的理解能力,保证教学效果,成为交流调速系统课程建设的核心问题。
1课程学时分配我校交流调速系统课程总共48学时,其中理论教学40学时,实验教学8学时。
绪论部分安排2学时,主要讲解交流调速系统发展现状、发展趋势、组成及分类等内容。
异步电机调压调速系统原理简单,容易理解,只安排2学时。
绕线式异步电机串级调速和双馈调速安排4学时,主要讲解双馈调速基本原理,串级调速组成,过程分析等。
静态模型异步电机变频调速系统12学时,异步电机矢量控制系统10学时,直接转矩控制系统6学时,同步电机调速系统4学时,共计40学时。
实验基本是按照异步电机调速系统分类来安排的,有异步电机调压调速系统实验(3学时),绕线式异步电机串级调速系统实验(3学时),变频调速系统实验(2学时)。
异步电机调压调速系统的matlab仿真代码一、引言异步电机调压调速系统是工业控制领域中的一个重要研究方向,其应用范围广泛,包括电动汽车、风力发电等。
本文将介绍异步电机调压调速系统的matlab仿真代码。
二、异步电机模型1. 模型简介异步电机是一种常见的交流电动机,其转子和定子之间没有直接的电连接。
异步电机的转速受到供电频率和负载转矩的影响。
在matlab中,可以使用simscape库中的Asynchronous Machine模块来建立异步电机模型。
2. 建立模型在matlab中,打开simscape库并选择Asynchronous Machine模块。
将该模块拖入工作区,并设置参数,如额定功率、额定转速等。
然后连接输入端口和输出端口以完成建模。
三、PID控制器设计1. 控制器简介PID控制器是一种常见的反馈控制器,通过比较设定值和实际值之间的差别来计算控制信号。
在matlab中,可以使用Control System Toolbox库中的PID Controller对象来设计PID控制器。
2. 设计方法首先需要确定调节参数Kp、Ki和Kd。
可以使用试错法或者自适应控制方法来确定这些参数。
然后在matlab中使用PID Controller对象,并设置控制器参数。
四、调压调速系统仿真1. 系统简介异步电机调压调速系统是由异步电机、PID控制器和电源等组成的一个闭环控制系统。
其目的是通过控制电机的转速和电压来实现负载转矩的精确控制。
2. 仿真方法在matlab中,可以使用Simulink库来建立异步电机调压调速系统模型。
将异步电机模型和PID控制器模型连接起来,并添加输入信号和负载转矩信号。
然后运行仿真,并分析结果。
五、总结本文介绍了异步电机调压调速系统的matlab仿真代码,包括建立异步电机模型、设计PID控制器以及建立闭环控制系统模型并进行仿真。
这些内容对于工业控制领域的研究和应用具有重要意义。
基于MATLAB的直流调压调速控制系统的仿真一、直流调压调速控制系统的原理直流调压调速控制系统主要由电压控制回路和速度控制回路组成。
电压控制回路用于控制电动机的电压,从而实现电动机的调压;速度控制回路用于调整电动机的转速,实现电动机的调速。
电压控制回路和速度控制回路之间是相互联系的,二者协同工作才能使电动机达到预定的工作状态。
在本文的仿真中,我们将重点关注电压控制回路和速度控制回路的设计和性能。
二、仿真模型的建立在MATLAB中,我们可以通过Simulink工具建立直流调压调速控制系统的仿真模型。
我们需要建立电动机的数学模型,包括转矩方程、速度方程和电压方程;我们需要设计电压控制回路和速度控制回路的控制算法和参数。
将电动机模型和控制回路结合在一起,形成直流调压调速控制系统的仿真模型。
三、电压控制回路的仿真分析电压控制回路的主要任务是根据速度控制回路的信号要求,生成电压信号并送往电动机,控制电动机的转矩。
在仿真中,我们可以通过改变输入信号的幅值和频率,观察电压控制回路的响应特性,比如超调量、调节时间等。
我们也可以通过引入一些干扰信号,例如负载扰动,来观察电压控制回路的抗扰性能。
通过仿真分析,我们可以得出电压控制回路设计的满意度和稳定性。
五、整体系统的仿真分析经过对电压控制回路和速度控制回路的单独仿真分析后,我们可以将两者结合在一起,形成整体的直流调压调速控制系统的仿真模型。
通过整体系统的仿真分析,我们可以评估控制系统的性能和稳定性。
我们可以观察系统在不同工作状态下的响应特性,比如启动、调压和调速的过程中的响应速度、控制精度和稳定性。
我们也可以引入一些复杂的工况和干扰信号,例如负载变化和电网故障,来观察整体系统的鲁棒性和抗干扰能力。
通过仿真分析,我们可以评估整体系统的设计合理性和可靠性。
六、结论通过MATLAB的仿真分析,我们可以对直流调压调速控制系统的性能和稳定性进行全面评估。
我们可以深入了解电压控制回路和速度控制回路的设计和性能,找出设计的不足和改进的方向。
Civil Aviation University of China毕业设计(论文)专业:电气工程及其自动化学号: 060142107学生姓名:龚路路所属学院:航空自动化学院指导教师:季厌庸二〇一〇年六月中国民航大学本科生毕业设计(论文)基于MATLAB交流调压的仿真与研究Simulation Research of AC/ AC Voltage Adjustment Based on MATLAB专业:电气工程及其自动化学生姓名:龚路路学号:060142107学院:航空自动化学院指导教师:季厌庸2010 年 6 月创见性声明本人声明:所呈交的毕业论文是本人在指导教师的指导下进行的工作和取得的成果,论文中所引用的他人已经发表或撰写过的研究成果,均加以特别标注并在此表示致谢。
与我一同工作的同志对本论文所做的任何贡献也已在论文中作了明确的说明并表示谢意。
毕业论文作者签名:签字日期:年月日本科毕业设计(论文)版权使用授权书本毕业设计(论文)作者完全了解中国民航大学有关保留、使用毕业设计(论文)的规定。
特授权中国民航大学可以将毕业设计(论文)的全部或部分内容编入有关数据库进行检索,并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。
同意学校向国家有关部门或机构送交毕业设计(论文)的复印件和磁盘。
(保密的毕业论文在解密后适用本授权说明)毕业论文作者签名:指导教师签名:签字日期:年月日签字日期:年月日摘要通过单相和三相交流调压电路讨论了利用MATLAB/ SIMULINK对电力电子电路进行仿真的方法,并给出了仿真结果波形,证实了MATLAB软件的简便直观、高效快捷和真实准确性。
异步电机轻载时存在效率低下的问题,浪费大量电能。
在本文中设计了交流斩波调压系统,能够根据负载率的变化实时地调整输出电压,提高效率达到节能的目的。
深入研究异步电机的原理和工作特性后,分析了降压节能的可行性,即当异步电机机轻载的时候可以通过适当地降低定子电压的方法来实现节能。
摘要 (I)ABSTRACT (II)绪论 (1)1交流调速技术发展概况 (2)1.1电力电子器件 (2)1.2变流技术 (3)1.3变频调速的控制方式 (3)1.4MATLAB/Simulink仿真介绍 (4)2逆变电路的建模与仿真 (5)2.1绝缘栅双极型晶体管 (5)2.2逆变电路的设计 ........................................................... 错误!未定义书签。
2.2.1三相桥式逆变电路的基本原理 (6)2.2.2正弦脉冲宽度调制(SPWM)基本原理 (6)2.2.3三相SPWM逆变器的建模与仿真 (7)3变频器的设计仿真 (10)3.1变频器的基本概念 (10)3.2交-直-交变频电路的建模与仿真 (11)4矢量控制调速系统建模与仿真 (14)4.1 建立异步电机模型 (14)4.1.1 坐标变换 (14)4.1.2 建立dq坐标系下电机模型 (15)4.2 异步电动机按转子磁链定向的矢量控制 (17)4.2.1按转子磁链定向的同步旋转正交坐标系状态方程 (17)4.2.2 异步电动机模型仿真验证 (19)4.2.3 按转子磁链定向矢量控制的基本思想和特点 (20)4.3 按转子磁链定向矢量控制的方式 (22)4.3.1 电路闭环控制方式 (22)4.3.2 转矩控制方式 (22)4.4 矢量控制调速系统仿真 (23)4.4.1 仿真调试与参数设定 (24)4.4.2 仿真结果与分析 (25)致谢 (28)参考文献.................................................................................... 错误!未定义书签。
异步电动机采用变频调速技术,具有调速范围广,调速时因转差功率不变而无附加能量损失的优点,因此,变频调速是一种性能优良的高效调速方式。
控制系统仿真姓名:__________________________班级:_______________________学号:____________________成绩:_________________________________ 2012年11月02日第三章直接转矩控制系统设计3.1直接转矩控制系统的组成:直接转矩控制充分利用电压型逆变器的开关特点,通过不断变化电压状态使定子磁链轨迹为六边形或近似圆形,并通过零电压矢量的穿插调节来改变转差频率,以控制电机的转矩与磁链的变化,从而控制异步电动机的磁链和转矩按要求快速变化。
直接转矩控制系统调速的主题就是在于调节电动机的磁链和转矩的变化,电动机的输出转矩完全是按照输入转矩的设定。
(1)磁链、转矩观测器:由电流、电压的采样值经过3/2变化按照电机数学模型计算出异步电机的定子磁链和转矩;(2)磁链调节器:为了控制定子磁链在给定值的附近变化,直接转矩控制系统采用两点式控制,输出磁链控制信号;(3)转矩调节器:利用转速调节器输出的给定转矩,也是采用两点式滞环控制,输出转矩控制信号,直接控制电机的转矩;(4)开关状态选择单元:根据定子磁链和转矩的控制信号以及定子磁链位置,输出合适的开关状态S abc来控制逆变器驱动电机稳定运行。
直接转矩控制系统是建立在静止定子坐标系下的,首先异步电机定子相电压、相电流的采样值经3/2坐标变换,得到:• 一一:坐标下的分量,再按照异步电机的定子磁链和转矩模型计算出实际转矩T e和定子磁链’ s的两个分量's,这样就可以计算出定子磁链幅值s i和磁链位置户n|。
将测量得到实际转速和给定转速输入到转速调节器,转速调节器根据给定转速和实际转速的差值输出给定转矩T;。
将给定转矩T;和*1*T送入转矩调节器,得到转矩控制信号F t,磁链调节器根据给定子磁链幅值p s|和转子磁链幅值卜s |的差值输出磁链控制信号F o最后开关状态选择单元根据磁链控制信号F、转矩控制信号F t和磁链位置户n I,查逆变器开关状态表,输出正确合理的开关状态来控制逆变器驱动电机正确运行。
基于Matlab GUI的直流电机PID调速系统的设计樊开阳;林小兰【期刊名称】《微型机与应用》【年(卷),期】2013(32)22【摘要】Based on Matlab GUI ( graphical user interface ) , a PID control system of DC motor with MCU as the core is de-signed . Using Matlab GUI as the upper computer to process the collected information , the system realizes the motor speed ’ s wave-form display , storage , PID control and other functions . Because of the PWM signal of the system is produced by special PWM chip , the complexity of the MCU program has been reduced , and the reliability and control accuracy of the system has been im-proved . The experimental results show that the system runs steadily , has fine interface of human-computer interaction , and operates simply . It can make users improve their intuitive understanding of PID algorithm and the performance of motor in selecting the PID parameters , has a certain practical significance in the field of automatic control , motor and so on .%基于 Matlab GUI (图形用户界面)设计了一种以单片机为控制核心的直流电机PID 调速系统。
1 设计任务
1、了解并熟悉双闭环三相异步电机调压调速原理及组成。
2、学习 SIMULINK,熟悉相关的模块功能。
3、进一步理解交流调压系统中电流环和转速环的作用。
2 设计要求
1、利用SIMULINK建立闭环调速系统仿真模型。
2、调试完成调压模块仿真、开环系统仿真、闭环系统仿真。
3 设计设备
1、计算机一台
2、MATLAB仿真软件
4 设计原理
调压调速即通过调节通入异步电动机的三相交流电压大小来调节转子转速的方法。
理论依据来自异步电动机的机械特性方程式:
其中,p为电机的极对数;
为定子电源角速度;
w
1
为定子电源相电压;
U
1
R
’为折算到定子侧的每相转子电阻;
2
为每相定子电阻;
R
1
L
为每相定子漏感;
11
为折算到定子侧的每相转子漏感;
L
12
S为转差率。
图1 异步电动机在不同电压的机械特性
由电机原理可知,当转差率s 基本保持不变时,电动机的电磁转矩与定子电压的平方成正比。
因此,改变定子电压就可以得到不同的人为机械特性,从而达到调节电动机转速的目的。
4.1 调压电路
改变加在定子上的电压是通过交流调压器实现的。
目前广泛采用的交流调压器由晶闸管等器件组成。
它是将三个双向晶闸管分别接到三相交流电源与三相定子绕组之间通过调整晶闸管导通角的大小来调节加到定子绕组两端的端电压。
这里采用三相全波星型联接的调压电路。
图2 调压电路原理图
4.2 开环调压调速
开环系统的主电路由触发电路、调压电路、电机组成。
原理图如下:
图3 开环调压系统原理图
AT为触发装置,用于调节控制角的大小来控制晶闸管的导通角,控制晶闸管输出电压来调节加在定子绕组上的电压大小。
4.3 闭环调压调速
速度负反馈闭环调压调速系统的工作原理:将速度给定值与速度反馈值进行比较,比较后经速度调节器得到控制电压,再将此控制电压输入到触发装置,由触发装置输出来控制晶闸管的导通角,以控制晶闸管输出电压的高低,从而调节了加在定子绕组上的电压的大小。
因此,改变了速度给定值就改变了电动机的转速。
由于采用了速度负反馈从而实现了平稳、平滑的无级调速。
同时当负载发生变化时,通过速度负反馈,能自动调整加在电动机定子绕组上的电压大小。
由速度调节器输出的控制电压使晶闸管触发脉冲前移,使调压器的输出电压提高,导致电动机的输出转矩增大,从而使速度回升,接近给定值。
图4 闭环调速结构图
图5 闭环调速系统原理图
调节器晶闸管调压装置
异步电动机
转速反馈装置
给定 n U n
U +
-
ct
U 1U n
图5-9 调压调速系统静态结构框图
5 仿真内容
5.1 调压电路
5.1.1调压电器的仿真模型
图6 (a)利用单个晶闸管元器件搭建的三相交流调压器的仿真模型(b)图的封装模型5.1.2调压电路的搭建
图7 调压电路模型
5.1.3 参数的设定
Frequency of synchronization voltages(hz):同步电压频率(赫兹)50Hz Pulse width(degrees):触发脉冲宽度(角度)10
Double pulsing:双脉冲出发选择。
RLC负载的参数设定:电阻100Ω,电感0H,电容的值为inf
UA:峰值220v,f为50Hz,初相位为0°
UB:峰值220v,f为50Hz,初相位为-120°
UC:峰值220v,f为50Hz,初相位为-240°
5.1.4 电阻负载的仿真图形
a) 触发角α为45° b)触发角α为60°
图8 三相交流调压器的输出电压波形
在电阻负载时三相交流调压器的输出电压仿真结果如图8所示。
其中图8a为α=45°时调压器输出的波形,图8b所示为α=60°时调压器输出的波形。
通过比较a)和b)可以发现,随着触发角的增加,同时有三个晶闸管导通的区间逐步减小,到α>=60°时,任何晶闸管都只有两相晶闸管导通。
5.2 异步电动机带风机泵类负载开环调压调速模块5.2.1 参数设定
由公式Tz=kn²可推出k=Tz/n²
电机参数额电压220v 频率为60Hz 极对数为2对
容量为2238VA 同步转速为1800转/分钟
可以计算k=0.000003665
UA:峰值180v,f为60Hz,初相位为0°
UB:峰值180v,f为60Hz,初相位为-120°
UC:峰值180v,f为60Hz,初相位为-240°
图9 开环系统仿真模型
1)触发角α为60°时得到的转速
图10 α=60°时电机转速变化的过程
由图中可以观察到当触发角为60°时,转速稳定在1712转/分钟,转速在0.9s时达到稳定状态。
2)触发角α为75°时得到的转速
图11 α=75°时电机转速变化的过程
由图中可以观察到当触发角为75°时,转速稳定在1660转/分钟,转速在1.6s 时达到稳定状态。
分析:
通过比较图10和图11的触发角α为60°和80°时可以发现:随着α的增大,使得输出电压降低,使转速下降,从而达到调速的目的。
3)改变电源电压,电源电压为150v, 触发角α为60°时得到的转速
图12 电源电压为150v α=60°时电机转速变化的过程
由图中可以观察到当触发角为60°时,转速稳定在1660转/分钟,转速在1s时达到稳定状态。
分析:
通过比较图11和图13可以发现,在相同的触发角不同的电源电压下,电源电压的降低会使转速下降。
同时也可以得到通过改变电源电压的大小来实现调速的可行性。
3、闭环调压
图13 闭环调压调速系统仿真模型
异步电动机速度负反馈闭环调压调速系统的仿真模型如下所示,将速度给定值(1200)与速度反馈值进行比较,比较后经速度调节器得到控制电压,再将此控制电压输入到触发装置,由触发装置输出来控制晶闸管的导通角,以控制晶闸管输出电压的高低,从而调节了加在定子绕组上电压的大小。
因此,改变速度给定值就改变了电机的转速。
由于采用了速度负反馈从而实现了平稳平滑的无级调速。
同时负载发生变化时,通过速度负反馈,能制动调整加在定子绕组上的电压的大小,由速度调节器输出的控制电压使晶闸管触发脉冲迁移,是调压器的输出电压提高,导致电动机的输出转矩增大,从而使速度回升,接近给定值。
PI设置:比例环4,环0.1,输出限幅[60,-60]。
控制角调节范围0~120.
图14 闭环转速特性
图14是电压为180v,转速给定为1420,从图中可以可以发现转速给定为1420,转速在0.5s时达到稳定状态,转速维持在1420,从中可以得出转速跟随给定变化。
以下是给定1350在1.4S时给60阶跃的转速、控制角、负载转矩。
图14 转速
从图15可以发现转速在0.45s时达到稳定,在0.45s到1.4s时转速稳定在1350转/分钟,到1.4s时给了一个终值为60的阶跃,可以发现转速跟随给定变化
图15 控制角
从图16可以直观的看到控制角在随着给定的变化而变化,从而实现调速。
图17 转矩
开始时,转速为0,负载转矩为0,反馈因输出限幅为-60,经60偏置使得输入控制角为0,定子绕组电压为电源电压。
随着转速的上升,负载转矩增大,反馈在一定范围内依旧为0.经0.6秒后转速稳定在1350,负载转矩、控制角也
保持稳定。
再过0.8秒,给定增加60,经反馈,减小控制角,增大电压提高转速,负载转矩随之增大,在1.6秒内保持稳定。
6 总结体会
在这次课程设计中,我学到很多东西,有些表面上看起来比较简单的事情,实际做起来却非常的困难,不但要考虑诸多参数的配合。
对于整个系统,因为课题要求是调压调速,所以首先从调压器开始设计,使用利用单个晶闸管元器件搭建的三相交流调压器的仿真模型,再将该模块进行封装。
先观察带电阻负载时,调压器输出的波形,通过修改参数终于使得调压器输出的波形与理论相同。
接着,异步电动机带风机泵类负载开环调压调速。
然后,确定调速系统采用闭环控制,整个系统可以实现转速负反馈调节,使系统的性能大大提高。
通过此次设计让我对matlab的simulink模块有了更深的了解,对调压调速的特性也有了更深层次的认识。
7 参考文献
1)机械工业出版社《电力电子和电力拖动控制系统的matlab仿真》洪乃刚2)机械工业出版社《电力电子技术》王兆安
3)电子工业出版社《matlab电机仿真精华50例》郝世勇。
