室分弱覆盖故障分析及解决方法

室分小区域弱覆盖解决方法
1问题描述
某站点室分基站开通后，现场Probe室内路测发现北侧走廊覆盖较弱，场强〈-95dBm，按照LTE室分验收指标要求，该站点边缘RSRP值需大于-95dBm，因此该弱覆盖区域需整。

2问题分析&处理过程
结合设计图纸现场勘察，该处走廊狭长，且跟周围覆盖天线之间均有墙壁阻挡，导致弱覆盖，测试发现二功分器PS103-1F接出来的两个天线功率比较大，改成三功分后依然满足功率设计要求，因此整改方案定为：二功分器
PS103-1F改为三功分器，新增一副天线于PS104-1F处。

3问题根因
该处走廊狭长，且跟周围覆盖天线之间均有墙壁阻挡，方案设计时没有考虑给此次单独拉一副天线覆盖，导致弱覆盖。

4解决方案&规避方案
二功分器PS103-1F改为三功分器，新增一副天线于PS104-1F处。

整改前后平面安装图对比：
整改前后系统图对比：
5 建议与总结
室内分布系统大部分小区域的弱覆盖情况可以采用类似方法解决，即增补天线的方式，也符合室分“小功率多天线”的设计原则。

后期增补天线可以解决小范围弱覆盖问题，当然最好的还是前期室分方案设计天线点位时结合室内环境充分考虑到各个边角的覆盖。

室分故障1. 引言室内分布系统（In-Building Distributed System）简称室分系统，是指为了解决室内无线信号覆盖问题而设计的信号分布系统。

室分系统在现代建筑、商场、地铁等公共场所中得到了广泛的应用。

然而，由于各种因素的影响，室分系统也会出现各种故障问题。

本文将介绍一些常见的室分故障及其排查处理方法。

2. 常见室分故障及排查方法2.1 信号覆盖不均匀故障现象：一些区域无法接收到良好的无线信号，信号覆盖不均匀。

排查方法：- 检查天线的安装方向和仰角是否正确，调整天线方向和仰角。

- 检查信号衰减器、功率放大器等设备是否正常工作，如需要更换或修复。

- 检查信号覆盖范围内是否有干扰源，如WiFi设备、电子设备等，需要将其远离室分系统。

2.2 无线信号突然中断故障现象：无线信号突然中断，室分系统不再向室内发送信号。

排查方法：- 检查设备供电是否正常，如电源线是否松动、电源是否稳定。

- 检查信号线路是否连接正确，如信号线是否脱落、连接器是否松动。

- 检查室内基站设备是否正常工作，如需要重启设备或进行更换。

2.3 信号质量差故障现象：无线信号质量较差，导致通话质量差、上网速度慢等问题。

排查方法：- 检查室分系统中的信号衰减器、滤波器等设备是否正常工作，如需要更换。

- 检查信号传输线路是否受到干扰，需要修复或更换受损的线路。

- 检查室分系统所连接的基站设备是否正常工作，如需要调整基站设备的设置。

2.4 室分系统故障无法定位故障现象：室分系统出现故障但无法准确定位具体原因和位置。

排查方法：- 使用功率分析仪等仪器进行信号检测，逐步缩小故障范围，定位故障设备或线路。

- 可以通过追踪室分系统的信号路径，逐步排查发现问题的设备或线路。

- 如果无法定位，可考虑请专业维修人员进行故障排查。

3. 故障处理流程针对室分故障，一般可以按照以下流程进行处理：1.确认故障现象和影响范围。

2.逐步排查故障点，检查设备连接、信号线路、设备供电等是否正常。

室分弱覆盖分析流程及案例培训讲学一、引言室分弱覆盖问题是移动通信网络中常见的问题之一，也是影响网络服务质量的主要因素之一、针对室分弱覆盖问题，进行专业的分析和优化，可以提升网络性能，改善用户体验。

本文将介绍室分弱覆盖分析流程及相关案例，旨在提高工程人员对室分弱覆盖问题的识别和解决能力。

二、室分弱覆盖分析流程1.数据收集收集与要分析的区域相关的数据，包括基站参数、信号质量数据、网络拓扑数据等。

数据需具备一定的时间和空间辐射性。

2.数据分析对于收集到的数据进行分析，主要包括以下几个方面：（1）覆盖评估：评估区域内不同基站的覆盖范围和覆盖强度，发现弱覆盖的区域。

可以通过采集覆盖栅格图、邻区关系、信号强度等数据进行分析；（2）干扰评估：评估干扰因素对于覆盖的影响程度，包括同频干扰、异频干扰、邻区干扰等；（3）参数设置评估：评估不同基站参数设置对于覆盖的影响，包括天线挂高、下倾角、功率等；（4）人为因素评估：评估人为因素对于覆盖的影响，包括建筑物结构、电磁环境等；（5）问题点识别：根据数据分析结果，识别出具体的问题点。

3.问题点优化根据问题点识别的结果，采取相应的优化方法进行优化，包括：（1）目标参数优化：调整基站和网络参数，如调整天线挂高、下倾角、功率等；（2）覆盖加密：在覆盖弱的区域增加基站或增加小区，提升覆盖；（3）干扰消除：对于干扰因素进行消除或削减，减小干扰；（4）人为因素改造：对建筑物结构、电磁环境等问题进行改造；（5）其他方法：根据具体情况可以采用其他优化手段。

4.验证和评估对优化后的结果进行验证和评估，主要包括：（1）信号质量测试：通过采集信号质量数据进行测试，检测优化效果；（2）用户反馈：收集用户反馈，了解用户体验提升情况。

三、相关案例以小区为例，该小区由两个基站覆盖，用户反馈弱覆盖问题较严重，信号质量差，无法正常通话。

1.数据收集收集该小区的基站参数、信号质量数据、网络拓扑数据等，收集时间为一周。

南充室分MR弱覆盖分析报告LtD南充室分MR弱覆盖分析报告一、 LTE室分网络规模南充市目前开通的LTE室分基站728个、小区数为1006个，主要分布在六县及嘉陵区，高坪区，顺庆区，所以无线设备均为华为产品。

二、LTE室分MR弱覆盖指标定义①、全月开启MR三天采样点累计，其中总采样点>1000，电平低于-110dbm室分大于10%的门限，计为MR弱覆盖小区。

②、弱覆盖小区比例：弱覆盖小区数与有RSRP采样点的小区的比例。

按MR弱覆盖比例优先处理弱覆盖严重的小区，对于可能存在弱覆盖的风险小区进行备注跟踪，如有条件此类小区也需进行优化，防止下次MR采样不达标。

三、 MR覆盖分析1、按省公司要求南充市MR考核室分区域共计小区1006个，分别分布在各县城主城区覆盖重要场景区域。

2、室分 MR整体指标情况及分布区县和场景10月MR小区详情.xlsx上表可知，区县MR 弱覆盖主要存在顺庆31.14%、阆中16.17%、嘉陵13.17%、场景MR 弱覆盖主要存在居民区44.91%、商务办公楼14.37%、单位机关9.58%。

顺庆、嘉陵、阆中出现MR 弱覆盖指标比拟差可能原因是居民小区密集、人口密集而室分站点较多覆盖范围广盲点区域多：室分分布不齐或未做室分分布、设备线路老化、人为的破坏等、0102030405060高坪嘉陵阆中南部蓬安顺庆西充仪陇营山设备出现故障、参数设置不合理、宏站覆盖差、邻区添加和切换参数干扰等。

四、根本优化思路1、弱覆盖小区处理方法①、查看基站告警〔驻波、光接口异常、小区效劳能力下降、通道异常等影响小区覆盖范围〕。

②、参数核查〔功率、PAPB〕和适当增加功率〔增加小区覆盖范围〕。

③、结合前期单验测试数据及勘测数据对小区进行分析，看小区道路覆盖能力〔现场测试是否增加天馈等增加覆盖〕。

2、参数不合理小区处理方法①、后台OMC提取小区指标，查看切换、掉线、流量等指标是否正常。

有助于现场测试，小区正常覆盖区域。

5g室分故障案例
5G室分故障案例分析
一、故障现象
在5G网络覆盖区域内，部分用户反映上网速度慢，且信号时有时无。

二、故障分析
1. 信号干扰：由于5G频段较高，容易受到外界干扰，如其他无线信号、金属物等。

此外，同一区域内多个5G基站也可能产生相互干扰。

2. 设备故障：可能是由于5G基站设备故障或传输线路故障，导致信号不稳定。

3. 用户数量过多：如果同一区域内的5G用户数量过多，可能会导致网络拥堵，影响上网速度。

三、故障排除
1. 检查基站设备：检查基站设备是否正常运行，传输线路是否出现故障。

2. 调整频段：尝试调整频段，降低干扰。

例如，将频段调整至低频段，可以有效减少外界干扰。

3. 优化网络：对网络进行优化，如调整基站参数、增加基站密度等，以提高网络覆盖和稳定性。

4. 检查用户终端：检查用户终端是否正常工作，如手机、电脑等。

四、总结
5G室分故障可能由多种原因引起，需要综合考虑设备、网络环境、用户数量等多方面因素。

在故障排除过程中，应遵循由易到难的原则，逐步排查问题所在，最终找到解决方案。

同时，也需要不断优化网络环境，提高5G网络覆盖和稳定性。

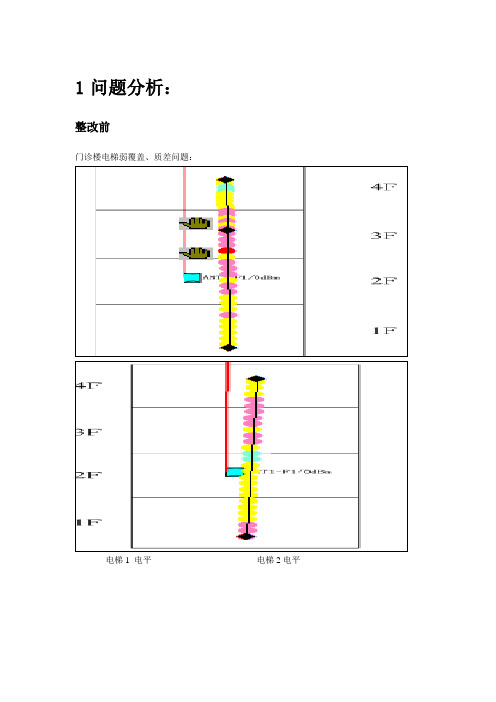

1问题分析：
整改前
门诊楼电梯弱覆盖、质差问题：
电梯1 电平电梯2电平
【原因分析】
1）从数据截图可以得出，在电梯里占用室分信号时，电平值明显偏低，在平层手机接收电平正常，证明平层上层节点没有问题，怀疑是电梯上层节点接口松动或者无缘器件接口松动，建议厂家现场检查，另外该电梯4层，只用一个天线覆盖，建议增加天线。

2）通过分析LOG，可明显看出该地方不存在干扰现象，手机语音通话质量差是由于弱覆盖引起，解决了弱覆盖，质差问题也相应的解决。

2问题解决：
整改后
门诊楼电梯
【问题解决】
经过集成商的检查发现电梯上层节点位置无源器件接反了，调整过后有明显改善，但是为了彻底解决问题又添加了2个天线（每部电梯添加一个），添加完成后效果明显各项指标均达标！
3建议：
请严格按照要求施工，确保各个设备安装正确；合理设计方案，确保覆盖率达标！。

通信室分无线信号故障处理方法
针对通信室分无线信号的故障处理，我们可以从多个角度来进行全面的回答。

首先，我们需要明确无线信号故障的可能原因。

无线信号故障可能由于信号干扰、设备故障、信号覆盖不足、天线故障等多种原因引起。

因此，针对不同的原因，我们需要采取不同的处理方法。

一、信号干扰处理方法：
1. 检查周围环境，排除可能的干扰源，如微波炉、电磁设备、其他无线设备等。

2. 调整无线信号的频道，选择较少干扰的频段。

3. 安装屏蔽设备，减少外部干扰对信号的影响。

二、设备故障处理方法：
1. 检查无线路由器或基站设备是否正常工作，确认设备是否受
损。

2. 重启设备，有时候简单的重启操作可以解决设备故障问题。

3. 更新设备固件或驱动程序，以确保设备处于最新状态。

三、信号覆盖不足处理方法：
1. 调整天线方向和位置，优化信号覆盖范围。

2. 增加信号覆盖设备，如增加中继器或扩展器来增强信号覆盖
范围。

四、天线故障处理方法：
1. 检查天线连接是否松动或损坏，确保天线连接良好。

2. 更换天线，有时天线老化或损坏会导致信号接收质量下降。

除了以上方法，还可以考虑使用专业的无线信号测试仪器进行
信号强度和质量的检测，以帮助定位问题所在并进行针对性的处理。

综上所述，针对通信室分无线信号的故障处理，我们需要全面考虑可能的原因，并采取相应的处理方法，以确保无线信号的稳定和可靠。

希望以上回答能够满足你的要求。

室内分布系统故障的分类 故障分析的步骤和方法✧✧ 序序言言由下图可知，室内分布系统是由基站设备、有源直放站设备、无源部分（天馈系统）三部分组成。

因此，室内分布系统故障分为基站故障、有源设备故障、天馈系统故障和系统故障四大类。

进行室内分布系统故障分析时，通常从基站部分开始检查，如果是基站故障应根据故障现象及时通报局方相关人员，组织对基站检修；如果基站正常工作，则应对有源直放站设备进行检查，发现设备故障应及时对设备进行维修或更换；如果设备工作正常，则应对天馈系统进行检查，发现天馈系统故障应立即用驻波比测试仪确定故障点，并组织天馈系统整改。

如果排除了基站故障、设备故障和天馈系统故障，则判定为系统故障，需要对整个室内分布系统进行综合分析，判断是否直放站自激、是否上行噪声干扰基站等原因，对系统参数进行相应的调整。

✧✧ 移移动动通通信信室室内内分分布布系系统统故故障障现现象象1) ◆ 覆盖区无信号 ◆2) ◆ 覆盖区信号变弱 ◆3) ◆ 通话质量差 ◆4) ◆ 手机上线困难 ◆5) ◆ 上行干扰基站 ◆6) ◆ 监控问题 ◆✧✧ 直直放放站站监监控控系系统统及及其其一一般般故故障障处处理理➢➢ 监监控控组组网网结结构构◆ 监控中心（即直放站统一监控系统）1) 服务器：指提供监控后台服务的设备，可提供的服务功能包括：业务处理、协议分析、通信处理等；2) 客户端：指提供监控人机操作界面的设备，提供业务操作能力。

3) 无线MODEM ：调制解调器，用于监控系统与直放站系统之间建立通信和数据信息交互。

4) 短信网关：短信网关（ISMG ）是外部信息资源站实体与网内短信中心之间的中介实体，短信网关一方面负责接收监控中心发送给直放站的信息并提交给短信中心。

另一方面，直放站发给监控中心的短信将由短信中心通过短信网关发给监控中心。

5) 短信服务中心：提供短信收/发及处理服务。

◆ 直放站设备1) 主机监控盘：承担直放站系统中各设备的通信处理和转发；2) 无线MODEM ：调制解调器，用于监控系统与直放站系统之间建立通信和数据信息交互。

室分项目覆盖问题分析及优化方案 覆盖常见问题排查分析：流程图：1.BTS硬件故障需要在后台首先排查。

如BTS功放输出功率过低，接收机灵敏度下降，合路器出现驻波比严重告警致使信号损耗大，射频连线错误等各种现象影响覆盖；2.排查完基站硬件故障问题，要在后台排查无线配置参数设置是否有误。

无线参数设置不合理：如TRX功率等级设置不一致，BTS发射功率设置不合理，小区最小接入电平过大等。

3.天线布放不合理问题：现场排查时，首先需要排除弱覆盖是否由天线布放不合理问题引起，如果天线口功率满足设计要求但还是存在弱覆盖的情况，则说明天线布放不合理，如果天线口功率不满足设计要求则应该重点检查有源设备及分布系统的问题。

天线布放问题造成弱覆盖常见原因见下：A)设计方案不合理部分站点可能存在方案设计不合理的情况，存在弱覆盖区域。

如天线布放过远，使得天线与天线的交叠覆盖处存在弱覆盖区；地下层与标准层或出口处，天线的布放没有充分考虑信号的连续性，使得交叠处存在弱覆盖；另外电梯、电梯厅、拐角处等区域，由于信号会陡降，信号的接续和切换存在问题，需要特别的考虑，卫生间、拐角房间、消防通道等特殊区域，容易出现弱覆盖或盲区。

B）物业协调难同时可能由于物业无法协调，导致天线设计或安装时无法装在房间内，只能布放在走廊等公共区域，造成房间内或窗边区域弱覆盖。

C）施工质量问题工程施工时，天线点位未按照设计方案要求严格布放，也会造成弱覆盖问题。

4. 有源设备问题：当确认弱覆盖不是由设计方案引起，而是由天线口功率与设计不符引起时，可以首先排查有源设备是否存在问题，若存在问题依次判断是有缘设备故障造成的问题还是调测不当造成的问题。

●有源设备造成弱覆盖常见原因见下：A）有源设备故障由于设备故障等原因造成弱覆盖，例如设备掉电、电源模块故障、光收发模块故障、功放故障等。

B）有源设备调测不当直放站调测问题：直放站开站时，功率余量预留较多导致输出功率偏小，或下行增益、信道号设置不正确，也会造成设备无输出或输出功率小。

室分项目常见问题优化排查方案1、室分问题优化排查-弱覆盖（1）整治流程弱覆盖排查处理流程图如下：（2）流程分析I BTS硬件故障需要在后台首先排查。

如BTS功放输出功率过低，接收机灵敏度下降，合路器出现驻波比严重告警致使信号损耗大，射频连线错误等各种现象影响覆盖。

II排查完基站硬件故障问题，要在后台排查无线配置参数设置是否有误。

无线参数设置不合理：如TRX功率等级设置不一致，BTS发射功率设置不合理，小区最小接入电平过大等。

III天线布放不合理问题：现场排查时，首先需要排除弱覆盖是否由天线布放不合理问题引起，如果天线口功率满足设计要求但还是存在弱覆盖的情况，则说明天线布放不合理，如果天线口功率不满足设计要求则应该重点检查有源设备及分布系统的问题。

天线布放问题造成弱覆盖常见原因见下：1）设计方案不合理部分站点可能存在方案设计不合理的情况，存在弱覆盖区域。

如天线布放过远，使得天线与天线的交叠覆盖处存在弱覆盖区；地下层与标准层或出口处，天线的布放没有充分考虑信号的连续性，使得交叠处存在弱覆盖；另外电梯、电梯厅、拐角处等区域，由于信号会陡降，信号的接续和切换存在问题，需要特别的考虑，卫生间、拐角房间、消防通道等特殊区域，容易出现弱覆盖或盲区。

2）物业协调难同时可能由于物业无法协调，导致天线设计或安装时无法装在房间内，只能布放在走廊等公共区域，造成房间内或窗边区域弱覆盖。

3）施工质量问题工程施工时，天线点位未按照设计方案要求严格布放，会造成弱覆盖问题。

IV有源设备问题：当确认弱覆盖不是由设计方案引起，而是由天线口功率与设计不符引起时，可以首先排查有源设备是否存在问题，若存在问题依次判断是有缘设备故障造成的问题还是调测不当造成的问题。

有源设备造成弱覆盖常见原因见下：1)有源设备故障由于设备故障等原因造成弱覆盖，例如设备掉电、电源模块故障、光收发模块故障、功放故障等。

有源设备故障告警监控界面2)有源设备调测不当直放站调测问题：直放站开站时，功率余量预留较多导致输出功率偏小，或下行增益、信道号设置不正确、输入信号过弱等也会造成设备无输出或输出功率小。
