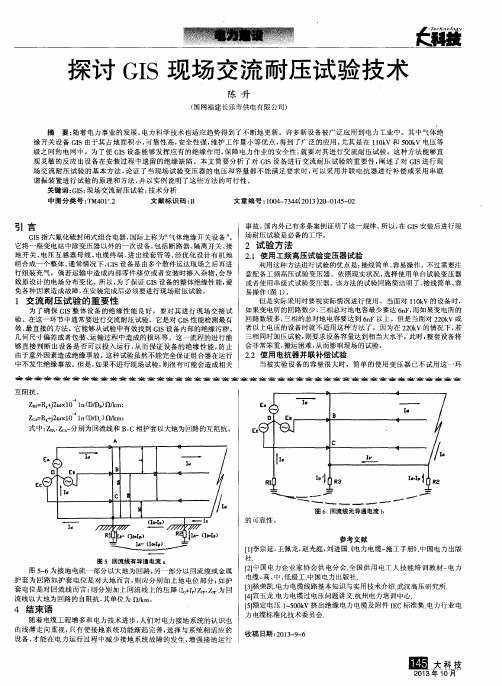

浅谈GIS设备现场交流耐压试验

/gis交流耐压试验当前面对日益膨胀的电网负荷，传统的敞开式设备运行故障激增，检修频繁，这就要求我们运用一种可靠性更高的设备，GIS应运而生。

GIS相对于传统的敞开式设备，可靠性高，实用性强，经济性好，综合成本降低。

当然，GIS虽然有这些优势，但是为了保障GIS的正常运行，我们要定期对GIS设备进行交流耐压试验，而串联谐振试验装置是进行耐压试验的首选。

原理：运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

应用：广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

GIS设备现场安装、调试完成，必须进行耐压试验。

其目的是检查总体安装后的绝缘性能是否完好，验证是否存在各种隐患(如安装错误，包装、运输、储存和安装调试中的损坏，存在异物等)导致内部故障。

1、交流耐压时对试品的要求①试品应完全安装好，充气到额定密度，并进行密封性试验和气体湿度测量合格后，才能进行耐压试验；②耐压试验前，应对试品测量绝缘电阻；③耐压试验前，GIS上所有电流互感器的二次绕组应短路并接地；④耐压试验前，应隔离高压电缆、架空线、电力变压器和电磁式电压互感器(如采用变频电/源，电磁式电压互感器经频率计算不会引起磁饱和，也可以和主回路一起耐压)、避雷器和保护火花间隙；⑤GIS主回路的每一部分都应进行耐压试验。

2、交流耐压试验电压值及试验电压的施加现场交流耐压试验电压值为出厂试验施加电压值的80%。

规定的试验电压应施加到每相导体和外壳之间，每次一相，其他相的导体应与接地的外壳相连。

试验电源可接到被试相导体任一部位。

选定的试验程序应使每个部件都至少施加一次试验电压。

在制定试验方案时，必须同时注意要尽可能减少固体绝缘的重复试验次数。

例如，应尽量在GIS不同部位引入试验电压。

如怀疑断路器和隔离开关的断口在运输、安装过程中受到损坏或经过解体，应做断口间耐压试验。

GIS交流耐压试验方案1. 引言GIS（Geographic Information System，地理信息系统）是一种用于收集、存储、分析、管理和展示地理空间数据的技术。

在电力行业，GIS常用于管理电力设备的地理位置信息和电力系统的网络拓扑结构。

由于GIS设备一般安装在户外，需要经受各种环境和气候的影响，因此对其耐压性能进行测试非常重要。

本文将介绍GIS交流耐压试验的目的、测试对象、测试方法和测试指标等内容，以帮助工程师正确进行GIS设备的耐压试验。

2. 测试目的GIS交流耐压试验的主要目的是评估GIS设备在电源交流电压过载和短时间断电恢复时的稳定性和可靠性。

通过测试能够确定设备能否在各种环境和负荷条件下正常运行，并且能够提供可靠的电力供应。

3. 测试对象GIS交流耐压试验的对象是GIS设备，包括GIS开关、GIS隔离开关、GIS接地开关等。

这些设备主要用于控制、切换和保护电力系统中的电力设备和线路。

4. 测试方法4.1 前期准备在进行GIS交流耐压试验之前，需要完成以下准备工作：•确定测试场地和测试设备；•检查测试设备的接线和接地情况；•检查测试设备的运行状态和参数设置；•制定详细的测试方案和测试计划。

4.2 实施测试在进行GIS交流耐压试验时，需要按照以下步骤进行：1.将GIS设备连接到电源供应系统；2.设置合适的电源电压和负荷；3.施加额定电源电压的1.1倍电压，并持续时间不小于30分钟，记录设备的运行状态和负载情况；4.在额定电源电压下，将电源电压迅速降低到额定电源电压的0.8倍，然后恢复到额定电源电压，记录设备的运行状态和负载情况；5.在额定电源电压下，将电源电压迅速降低到额定电源电压的0.5倍，然后恢复到额定电源电压，记录设备的运行状态和负载情况；6.根据测试需要，可以进行额外的测试，如测试设备在断电后的电源恢复时间等。

4.3 记录和分析结果在实施测试过程中，需要及时记录设备的运行状态、电流和电压等数据。

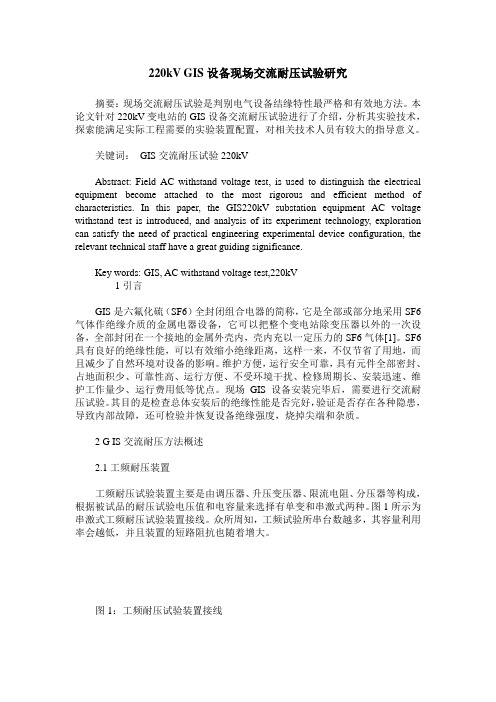

220kV GIS设备现场交流耐压试验研究摘要：现场交流耐压试验是判别电气设备结缘特性最严格和有效地方法。

本论文针对220kV变电站的GIS设备交流耐压试验进行了介绍，分析其实验技术，探索能满足实际工程需要的实验装置配置，对相关技术人员有较大的指导意义。

关键词：GIS交流耐压试验220kVAbstract: Field AC withstand voltage test, is used to distinguish the electrical equipment become attached to the most rigorous and efficient method of characteristics. In this paper, the GIS220kV substation equipment AC voltage withstand test is introduced, and analysis of its experiment technology, exploration can satisfy the need of practical engineering experimental device configuration, the relevant technical staff have a great guiding significance.Key words: GIS, AC withstand voltage test,220kV1引言GIS是六氟化硫（SF6）全封闭组合电器的简称，它是全部或部分地采用SF6气体作绝缘介质的金属电器设备，它可以把整个变电站除变压器以外的一次设备，全部封闭在一个接地的金属外壳内，壳内充以一定压力的SF6气体[1]。

SF6具有良好的绝缘性能，可以有效缩小绝缘距离，这样一来，不仅节省了用地，而且减少了自然环境对设备的影响。

I1OkVGIS交流耐压试验方法一、试验目的1、判断IIokVGIS进出线套管、G1S管母内部等绝缘性能是否良好；2、判断IIOkVGIS内各高压传感器功能是否良好，比如高压感应灯是否正常亮，传感器二次回路是否脱线；3、判断IIokV母线PT三相计量、测量、保护及零序二次电压输出是否正确；4、检查IIokVGIS一次相序是否正确。

二、安全措施1、耐压前应拆除IIOkVGIS进出线套管上连接的引线（备注：在拆除I1okV 架空线的引线前，应事先将架空线挂上接地线，防止感应电伤人），并使引线与套管上的设备线夹保持15m及以上的安全距离，并将拆下来的三相引线可靠接地，防止耐压时产生的高压感应电压“外溢”从而造成人员伤害；2、耐压前应检查各个气室的密度继电器旁的阀门均处于打开状态，且密度继电器上显示气室的气压在额定值以上；3、考虑到做交接试验时，现场施工条件复杂，所以该耐压试验应尽量选择在白天摆好设备做好准备，夜间开始试验。

4、将耐压区域用警示带围起来，对外悬挂“止步，高压危险”标识牌，围起来的区域应包括耐压仪器摆放区、I1OkVGIS进出线套管垂直映射区，但I1oGIS管母区域可以不做隔离措施。

5、为保证I1OkVGIS耐压顺利进行，尽量要求设备厂家全程在场指导；6、耐压前，将各间隔电流回路端子排用细铁丝短接并可靠接地，将母线PT汇控柜的母线电压空开全部拉开，并打开电压回路连片，尤其是零序电压回路的连片；7、耐压前，应用500OV高压摇表测量被试设备绝缘电阻，绝缘合格后，方能进行后续的交流耐压试验，测完绝缘后充分放电；8、升压前工作负责人应再次检查仪器是否可靠接地，建议增加一个接地点；9、升压前工作负责人应再次确认各危险区域是否已派专人看守，并提示操作人在升压前应大声喊到：准备升压了，大家注意安全。

三、耐压步骤（―）I1OkVG1S一次核相并测绝缘电阻1、考虑到I1okVG1S几乎所有设备均封闭在管母内部，且在设备安装时，有某支路与母线连接时发生错相的风险，所以有必要进行一次核相；2、核相前设备状态：1）母线PT间隔：合上母线侧接地开关，并拆除该接地开关外部接地铜排，母线PT隔离刀闸处于分闸状态；2）线路及主变间隔：合上断路器两侧隔离刀闸、断路器、出线侧（或变压器侧）接地开关，并拆除该接地开关外部接地铜排；3）母联或分段间隔：合上断路器两侧隔离刀闸，合上断路器；4）如果现场的I1OkVGIS系统是双母线接线，应按上述步骤分别进行。

交流耐压试验对GIS设备的重要作用【摘要】本文列举了GIS设备在运输、安装过程中产生的质量问题，指出GIS设备在运行后发生绝缘事故，绝大多数是因为未进行交流耐压试验。

分析说明了交流耐压试验对GIS设备的重要作用，是一项具有决定意义的试验。

【关键词】GIS设备；质量问题；交流耐压试验；重要作用。

1 引言目前，铁路客专10kV供电系统中，普遍采用GIS设备。

GIS具有占地小，结构紧凑，元件全部密封不受环境干扰，运行可靠性高，运行方便，检修周期长，维护工作量小，安装迅速，运行费用低，无电磁干扰等优点，很受运营管理部门的青睐。

但GIS在运输、安装过程中也会产生很多问题。

2 GIS产生的问题由于GIS设备是生产厂家按设计图纸预先生产，运到现场安装组合而成。

因而，GIS设备的安装施工质量对GIS设备的性能影响较大，GIS的结构特点决定了安装过程本身成为控制GIS运行质量的的关键阶段。

在产品的包装、运输、储存和安装过程中，GIS设备会发生机械损伤、受潮等现象；在对接工作中可能出现连接不当，绝缘件受污染；开关元件在现场经过反复调试，金属间的磨擦产生的金属微粒使得电场不均匀等问题。

大量的现场试验结果表明，GIS设备产生问题主要有以下几个方面：（1）零件松动、脱落，连接螺栓未拧紧，导电体表面刮伤；（2）强烈的振动造成绝缘子开裂；（3）安装错位，引起电极表面缺陷；（4）安装过程中造成导电微粒进入；（5）由于疏忽将工具遗忘在装置内；（6）原来潜伏在装置内的导电微粒在工厂试验时未能检测出来，后来在运输和安装过程中被振荡出来或飘浮在装置内等。

这此因素都会导致绝缘故障。

这些绝缘缺陷一般分为两大类：一是自由微粒和灰尘诱发的绝缘事故，称为活动绝缘缺陷（A类）；二是由于运输、安装中的意外造成固定绝缘缺陷（B类）。

根据有关资料统计，GIS设备的绝缘事故有2/3都发生在未进行现场耐压试验的设备上。

GIS的事故不仅多发生在未做现场耐压试验的设备上，而且多发生在安装后投入运行的最初4个月内，这类事故约占总事故数的67%。

GIS设备同频同相交流耐压试验技术应用探讨探索应用基于同频同相原理的GIS设备交流耐压试验新方法，在双母线接线GIS设备扩建或检修后进行交流耐压试验时，施加在母线隔离开关断口上的试验电压和运行电压频率相位均相同，断口上承受的电压幅值为两侧电压绝对值之差，远低于隔离开关断口的绝缘水平。

标签：同频同相；交流耐压；危险点预控GIS设备因在节约用地、简化运维等方面有显著的优越性，在城市电网建设中大量应用。

随着供电负荷不断提升及电网的优化需求，GIS设备改扩建工程逐年增多；早期投运的GIS设备运行年限的增长，大量GIS设备进入维修周期。

在大量GIS设备扩建、大修工作中，为配合GIS设备耐压试验，按照传统的耐压试验方法，我们须将GIS母线全停，需克服转供电难的困难，承受高电网风险。

为此，推广应用不需GIS母线全停的同频同相交流耐压试验技术显得尤为必要。

1 同频同相交流耐压试验原理同频同相交流耐压试验装置是在传统的调感串联谐振装置的基础上，基于同频同相原理的新型耐压装置。

由PT获取运行母线的电压信号作为试验参考信号，通过锁相环、线性推挽放大等技术，使得装置最终输出与运行母线电压的频率和相位相同的试验电压，接线原理如图1所示。

锁相环的输入信号经过阻抗匹配、信号滤波、放大后，提取相位参考信号，同时送入相位比较器，经过不断的调整，使得取样信号的频率与PT二次信号一致，两者之间的相位差处于很小的范围以内，使整个系统进入了同频同相的锁定状态。

保护监控实时监控施加在GIS断口上的试验电压，发现超过用户设定的保护整定值或相位差异常，则发出故障信号，并立即关断变频电源的输出，停止给试品加压。

2 GIS设备母线隔离开关断口电压分析根据规程规定，采用现有的GIS设备现场交流耐压试验方法，试验过程中同一电压等级的GIS设备必须全部停电，这是因为在GIS设备扩建或检修间隔后，特别是对于双母线接线的GIS变电站，无论是采用串联谐振或者利用电抗器并联补偿等方法进行现场交流耐压试验，由于试验电压和运行电压是两个不同的系统，他们的频率和相位不一定相同，而新建或检修部分与原有运行部分之间仅通过母线隔离开关断开，断口电压与试验电压和运行电压均有关系，其值取决于试验电压和运行电压的频率及相位，随时间变化，具有不确定性，因而带电试验可能造成隔离断口突发击穿的情况。

浅议GIS （封闭式组合电气）进行交流耐压试验的过程及要求金昌供电公司 张国东摘 要：GIS 现场串联谐振耐压试验是一项大型现场试验项目，应特别重视在试验前应进行参数的确定和估算，试验方案的合理选择和试验现场的科学安排，充分挖掘谐振装置的容量，综合考虑各方面的因素，这样才能提高工作效率，保证现场耐压试验的顺利进行。

关键词：GIS 组合电气 交流耐压 过程控制 要求1 引言近年来，气体绝缘金属封闭开关设备（GIS ）在电力系统中使用越来越多。

金昌供电公司白家嘴变电站110kV 设备、城东变电站110kV 设备就选用GIS 。

河西工业园区太西煤焦化厂110kV 设备选用双母线GIS 成套设备。

GIS 节约占地面积，维护量较小，设备运行也较为稳定、可靠。

但其在运输和安装过程中可能存在的安装工艺不良、绝缘件制造缺陷、电极表面损伤、运输中损坏等问题都会导致绝缘缺陷。

为了保证设备安全可靠运行，GIS 新安装和解体检修后按标准必须进行现场耐压试验。

而调频式串联谐振耐压试验装置以其所需电源容量小，体积相对较小、质量轻、输出波形正弦性很好，更重要的是被试品在击穿后对试品的损害很小的优势，广泛应用于GIS 现场耐压试验中。

2 试验要求根据GB 7674-1997《72.5kV 及以上气体绝缘金属封闭开关设备》规定，GIS 现场交流耐压试验电压值为出厂值的80%，频率范围为10Hz~300Hz 。

试验电压施加到每相导体和外壳之间，试验时分相进行，其它非试相与外壳连接接地，现场应作断口交流耐压，耐压值与相对地交流耐压值一致。

试验过程一般分为“老练试验”和“耐压试验”两个阶段。

3 实例探讨3.1 试验程序及试验设备下面以110kV 太西煤鑫华焦化厂变电站GIS 的现场耐压试验过程为例来说明GIS 的现场耐压试验的原理、参数的确定及计算。

根据规程，现场耐压试验电压值为kV 184%80230=⨯，加压程序为：在92kV 电压下老练30min ，然后将电压升至184kV 耐压1min 。

GIS现场耐压试验标准试验方法及步骤探讨摘要：由于GIS和敞开式相比具有显著的优势，因此，随着GIS 的装用量迅速增加，在安装和运行的过程中，需要对呈现了一些问题进行有效的处理。

GIS现场全部安装完毕后需要进行交流耐压试验，并验证GIS内部绝缘承受电压的能力，因此，在此过程中如果出现包装不当、运输、存储、起吊、安装等问题造成的绝缘缺陷，如不及时处理就会出现事故现象。

由此可见，想要保证GIS长期安全性、稳定性、可靠性运行，就应当根据实际情况，GIS现场耐压试验标准、试验方法及步骤几个方面进行探讨。

关键词：GIS现场；耐压试验；试验方法1. GIS现场耐压试验标准GIS是气体绝缘金属封闭开关设备，利用断路器、隔离开关、避雷器电压互感器、电流互感器、套管、母线等电器元件直接融合构建而成，并把全部封闭的接地金属外壳内进行壳内压力SF6气体作为结缘和介质，进行汇集电力行业先进的科学技术组合。

由于其体积小，运行安全的可靠性表现，在GIS的应用中得到了广泛的应用，随着变电站无优化生产的发展，保证了电网电力安全的稳定运行，并从性能上对GIS的电气提出了更高的要求。

根据DL/T 618-1997 《气体绝缘金属封闭开关设备现场交接试验规程》及其 DL/T 555-2004 《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》进行对GIS 现场主回路绝缘试验的规定。

因此，第一，GIS 的每一新安装部分都应进行耐压试验；在加压时，相邻的部件需要断电接地，同时准备应急措施。

第三，设备耐压时候，可通过原有的部分进行施压，并试验程序与新安装的 GIS 相同。

第四，现场交流耐压试验电压值为出厂试验施加电压值的 80% ；第五，试验程序可根据试品状况和现场条件，由用户和制造厂商定。

2. GIS现场耐压试验方法试验电压应施加于每相导体和外壳之间, 非试验相均应可靠接地。

在耐压试验前必须对 GIS进行电气老练试验 ,主要目的是为了GIS内部可能存在的微粒转移到低电场强度区域。
