OFDM的原理OFDM是由欧洲广播联盟采用的用于陆地数字广播传输的技术。
因为广播区域的半径通常达到几百公里，并且具有大的延迟传播特性的频率选择性衰落。
随后提出了OFDM扩频(OFDM SS)通信体制，用于无线LAN和蜂窝系统中抑制码片间干扰(ICI)和码符号间干扰(ISI)。
OFDM信号是由大量在频率上等间隔的载波构成。
载波间隔一般取为符号周期Ts的倒数。
当每个子信道的符号由矩形时间脉冲组成时，每个调制载波的频谱为sinx/x形状，其峰值相应于所有其它载波的频谱中的零点。
OFDM的原理如图1。
如果复用载波信号的数据符号间隔为T S，被分隔的频率差为df=n／T S，这些载波信号必须为正交的。
图1 OFDM原理图设{f k}是一组载波，各载频的关系为：{f k} = f0 + k/Ts k = 1,2,3, ...N-1Ts是单元码的持续时间，f0是发送的频率。
作为载波的单元信号组定义为：其频谱相互交叠，满足正交条件：以及,当以一组取自有限集的复数{C j,k}表示数字信号对调制时，则, 即OFDM信号。
通过下式可以解调：图2 给出OFDM调制解调原理方框图。
图2 OFDM调制解调原理图基带OFDM信号可以表示为：N为载波数；为传输数据；f k为第K个载波的频率，满足f k = k/Ts, 在t=nT时,抽样上述方程的信号为：式子的右边是{C k}复数的IDFT变换的实部，因此，可以在时域采用IDFT获得基带OFDM信号，同理可得基带OFDM信号x g(t) 在时域的抽样值为IDFT输出的虚部。
于是，中频信号为：。

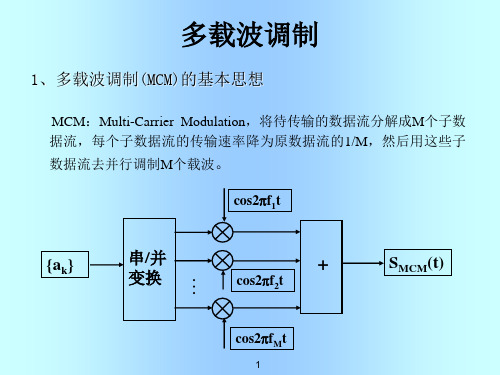

2023-11-09•OFDM原理•OFDM实现的关键技术•OFDM系统设计目录•OFDM系统性能评估•OFDM系统应用01 OFDM原理OFDM（正交频分复用）是一种无线通信传输技术，其主要思想是将高速数据流分割为多个低速子数据流，并在多个正交子载波上并行传输。
OFDM技术可以有效抵抗多径效应和频率选择性衰落，提高频谱利用率，实现高速数据传输。
OFDM基本概念OFDM系统主要由调制器、IFFT/FFT变换器和并/串转换器等组成。
调制器负责将输入的数据符号调制到各个子载波上，IFFT/FFT变换器则进行时域/频域变换，实现子载波的并行传输，最后通过并/串转换器将数据符号转换为串行信号进行传输。
OFDM系统组成OFDM信号调制主要采用QAM（Quadrature Amplitude Modulation）等调制方式，将输入的数据符号调制到各个子载波上。
QAM是一种同时对幅度和相位进行调制的调制方式，其调制符号由幅度和相位共同表示。
OFDM信号解调需要经过串/并转换、FFT/IFFT变换、解调等步骤。
串/并转换器将接收到的串行信号转换为并行信号，然后通过FFT/IFFT变换器进行频域/时域变换，得到各个子载波上的数据符号。
最后，解调器对数据符号进行解调，恢复出原始的数据。
02 OFDM实现的关键技术IFFT和FFT算法快速傅里叶变换（FFT）算法FFT是一种高效计算离散傅里叶变换（DFT）及其逆变换的算法，用于将信号从时域转换到频域，以及从频域转换到时域。
在OFDM系统中，FFT用于接收端解调数据，而IFFT则用于发射端调制数据。
逆快速傅里叶变换（IFFT）算法IFFT是FFT的逆运算，用于将信号从频域转换到时域。
在OFDM系统中，IFFT用于将调制后的数据转换为时域信号进行发射。
为了消除多径效应和符号间干扰（ISI），OFDM系统在每个符号之间插入了一段保护间隔。
保护间隔通常为一段循环前缀，其长度与符号长度相同。
OFDM技术原理及关键技术介绍OFDM (Orthogonal Frequency Division Multiplexing) 技术是一种常用于无线通信系统中的多载波调制技术。
它使用多个频率分离的正交子载波来传输数据，因此能够提供高速、高带宽的数据传输。
本文将介绍OFDM技术的原理以及一些关键技术。
1.子载波生成：OFDM系统将频谱分成多个频带，每个频带由一个正交子载波组成。
这些子载波在频域上是正交的，这意味着在相邻的子载波之间没有相互干扰。
2.符号映射：在每个子载波上分配一个符号，通常使用调制技术（如相移键控或正交振幅调制）将原始数据映射到每个符号上。
根据数据的可靠性要求，可以选择不同的调制方式。
3.并行传输：所有子载波上的符号同时传输，从而提高了数据传输的速率。
这种并行传输的形式将高速数据流降低到多个低速数据流。
4.保护间隔：为了抵抗多径传播引起的码间干扰，OFDM系统引入了保护间隔。
保护间隔是在子载波之间插入一些零值样点，用于消除码间干扰。
5.并串转换：将所有子载波的符号串行转换为一个连续的复杂数据流，以便在传输媒介上进行传输。
6.接收端处理：接收端对收到的数据进行反向处理，包括串并转换、解调和符号解映射。
最后，通过解调的数据经过去保护间隔处理，得到原始数据。
1.多径传播抑制：在无线通信中，多径传播是一个常见的问题，它会导致码间干扰。
为了抑制多径信号，OFDM系统采用了保护间隔技术。
保护间隔的作用是在相邻子载波之间插入一些零值样点，以减小码间干扰的影响。
2.信道估计和均衡：OFDM系统需要准确地估计信道响应，以便进行均衡处理。
在接收端，需要使用已知的信号进行信道估计，从而提高信号的解调性能。
3.载波同步：OFDM系统中，接收端需要将接收到的复杂数据流转换为并行的子载波，并进行解调。
为了实现这个过程，接收端需要对接收到的数据进行载波同步，以确保每个子载波的频率和相位保持一致。
4. Peak-to-Average Power Ratio（PAPR）控制：OFDM信号在传输中可能产生高峰值功率，这会导致信号的非线性失真。
OFDM技术的基本原理OFDM（Orthogonal Frequency Division Multiplexing）是一种用于无线通信系统的多载波调制技术，通过将数据流分为多个低速子载波进行传输，以提高系统的数据传输速率和频谱效率。
下面将详细介绍OFDM技术的基本原理。
1.子载波划分：OFDM将原始数据流划分为多个低速子载波，每个子载波的传输速率相对较低，且互相正交。
这些子载波具有频谱重叠，且在中心频率上相互正交。
划分的子载波数量通常是2的幂次方，比如64、128、256等。
2.调制：在OFDM系统中，每个子载波可以使用不同的调制格式，如BPSK、QPSK、16QAM等。
通过将数据流分配到不同的子载波并采用不同的调制方式，OFDM系统能够实现不同速率的数据传输。
3.帧结构：OFDM系统中的每个符号周期被划分为多个时隙，每个时隙包含一个导频子载波和一定数量的数据子载波，导频子载波用于信道估计和符号同步，而数据子载波用于实际数据传输。
4.并行传输：OFDM技术将数据流并行传输到多个子载波上，可以同时传输多个数据流，从而提高了系统的传输速率和频谱效率。
这样，OFDM系统能够更好地适应高速数据传输的需求。
5.频率均衡：OFDM系统中的传输信道往往会引起子载波之间的干扰。
为了克服这种干扰，OFDM系统采用了频域均衡技术，通过估计信道响应并使用均衡算法对信号进行均衡处理，以提高系统的抗干扰能力和传输质量。
6.多径衰落处理：在无线信道环境中，多径传播会导致信号的时延扩展和频率选择性衰落。
OFDM技术使用循环前缀技术来处理多径效应，即在每个OFDM符号的开头插入一段与符号结尾相同的循环前缀，通过在时域上的平移实现抵消多径效应。
7.频谱效率：由于OFDM系统中采用了多个低速子载波进行并行传输，每个子载波的传输速率相对较低，因此每个子载波所需要的保护间隔较小，从而提高了频谱效率。
此外，通过动态分配子载波，OFDM系统可以更好地适应信道条件的变化，进一步提高了频谱效率。
ofdm原理
OFDM（Orthogonal Frequency Division Multiplexing）原理是一种多载波技术，它将信号分割成多个独立的子载波，并将每个子载波的信号独立传输。
在空旷的环境下，OFDM可以提供高带宽和高数据传输速率，是一种高效的通信技术。
OFDM的工作原理是将一个频带内的信号分割成多个子载波来传输，每个子载波的信号都是相互正交的，可以独立传输。
每个子载波的带宽都相对较小，因此它们可以容易地通过传输媒介的噪声干扰。
此外，由于信号被分解成许多小的子载波，所以它可以提供更高的数据传输速率。
OFDM的关键组成部分是码分多址（CDMA）和正交频分多址（OFDMA），它们可以在同一频带内同时传输多个信号。
CDMA可以将多个信号分开，并采用不同的码来标识不同的信号，使它们可以在同一频带内同时传输。
而OFDMA则可以将信号分割成多个离散的信道，以便在同一频带内同时传输多个信号。
OFDM的主要优点是它可以提供更高的带宽和更快的数据传输速率。
因此，OFDM在宽带网络，无线网络和宽带移动通信等领域都得到了广泛应用。
此外，OFDM还具有信号传输稳定性和容错性高的优点，可以抵抗噪声干扰和频率偏移，这使得它在现代无线通信中发挥着重要作用。
总之，OFDM是一种有效的多载波技术，它可以提供高带宽和高数据传输速率，并具有信号传输稳定性和容错性高的优点，已经在宽带网络，无线网络和宽带移动通信等领域得到广泛应用。
OFDM的原理与应用OFDM（正交频分复用）是一种基于频域传输的调制技术，其原理是将高速数据流分为多个低速子载波，然后将这些子载波正交分割，相互之间不会产生干扰。
OFDM技术具有分频复用、抗多径干扰、高频谱利用率等优点，被广泛应用于无线通信、数字电视、宽带接入等领域。
OFDM的原理主要包括子载波分割、调制和FFT（快速傅里叶变换）三个步骤。
首先，将高速数据流分为多个不同频率的子载波，以降低每个子载波的传输速率。
然后，对这些子载波进行调制，将数据编码为正弦或余弦波形。
最后，使用FFT将调制后的子载波合并为一个频域信号，并通过信道进行传输。
OFDM技术具有以下几个重要应用：1.无线通信：OFDM广泛应用于无线通信领域，如Wi-Fi（无线局域网）、LTE（长期演进）等。
由于OFDM技术对多径干扰具有较强的抵抗能力，能够有效提高系统的容量和覆盖范围。
2.数字电视：OFDM被用于数字电视领域，如DVB-T（数字视频广播-地面传输）和DVB-T2等系统。
通过将数字电视信号分成多个子载波，OFDM技术能够有效抵抗多径干扰和频率选择性衰落，提高信号质量和传输效率。
3.宽带接入：OFDM也被用于宽带接入技术，如ADSL（非对称数字用户线路）和VDSL（对称数字用户线路）。
OFDM技术可以利用传输线路的频域衰减特性，提高传输速率和抗干扰能力，实现高速宽带接入。
4.光纤通信：OFDM技术也可以应用于光纤通信系统中，如CO-OFDM （相干光正交频分复用）系统。
通过将光信号分割为多个子载波，CO-OFDM可以提高光纤通信系统的容量和传输距离。
总结起来，OFDM技术的优点在于其对频域干扰和多径干扰有较强的抵抗能力，能够提高系统的性能和可靠性。
随着无线通信和数字传输技术的不断发展，OFDM技术将继续在各个领域发挥重要作用。
无线通信中的OFDM技术原理及应用教程OFDM技术（正交频分复用技术）是现代无线通信领域中常用的一种多载波调制技术。
它能够有效地抵抗多径传播和频偏等问题，提高无线信号的传输质量和系统容量，被广泛应用于Wi-Fi、LTE等无线通信标准中。
本文将从OFDM技术的原理和应用两个方面进行介绍。
一、OFDM技术的原理OFDM技术将高速数据流分为多个较低速率的子载波，每个子载波之间正交，通过多个子载波同时传输数据。
这样可以充分利用频谱，并且能够抵抗多径传播带来的码间干扰。
OFDM系统包含三个主要的过程：调制、并行传输和接收端处理。
1. 调制：OFDM系统使用QAM或PSK等调制方式将原始数据信号转换为复数形式的符号。
复数符号在频域上表示为一个复数序列。
每个复数符号代表一个子载波上的数据。
2. 并行传输：OFDM系统将调制后的符号并行地发送到不同的子载波上。
每个子载波负责传输一部分数据，子载波之间正交避免了码间干扰。
3. 接收端处理：接收端利用FFT（快速傅里叶变换）将接收到的OFDM信号从频域转换为时域。
然后，对每个子载波信号进行解调和译码，将其恢复为原始数据信号。
二、OFDM技术的应用OFDM技术在无线通信领域有广泛的应用，以下列举了几个主要的应用领域。
1. Wi-Fi网络：OFDM技术是Wi-Fi网络中使用的一种调制技术。
Wi-Fi网络使用的是802.11标准，其中包括了多个子标准，如802.11a、802.11g和802.11n等。
这些子标准中的大部分都采用了OFDM技术，用于提供高速、稳定的无线网络连接。
2. 移动通信：OFDM技术也被广泛应用于移动通信领域，如LTE（Long Term Evolution）网络。
LTE网络采用了OFDMA（OFDM Access）技术，将频谱划分为不同的子载波，用于同时传输多个用户的数据。
这样可以提高系统容量和频谱效率，实现高速的移动数据传输。
3. 数字电视和广播：OFDM技术在数字电视（DVB-T）和广播（DAB）中也有应用。
