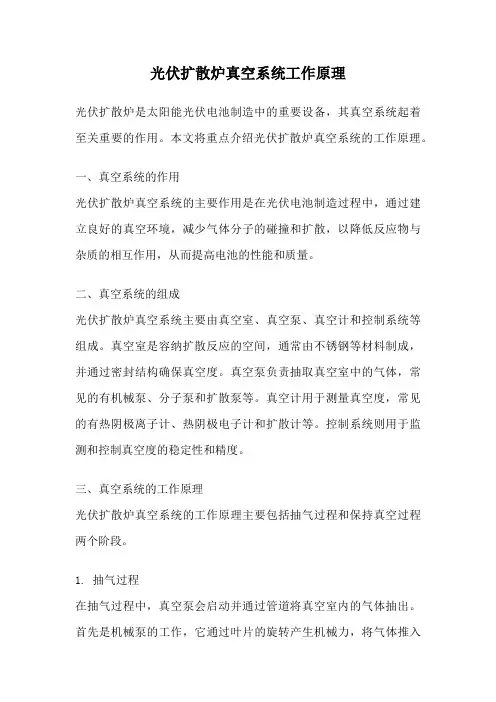

光伏扩散炉真空系统工作原理光伏扩散炉是太阳能光伏电池制造中的重要设备，其真空系统起着至关重要的作用。
本文将重点介绍光伏扩散炉真空系统的工作原理。
一、真空系统的作用光伏扩散炉真空系统的主要作用是在光伏电池制造过程中，通过建立良好的真空环境，减少气体分子的碰撞和扩散，以降低反应物与杂质的相互作用，从而提高电池的性能和质量。
二、真空系统的组成光伏扩散炉真空系统主要由真空室、真空泵、真空计和控制系统等组成。
真空室是容纳扩散反应的空间，通常由不锈钢等材料制成，并通过密封结构确保真空度。
真空泵负责抽取真空室中的气体，常见的有机械泵、分子泵和扩散泵等。
真空计用于测量真空度，常见的有热阴极离子计、热阴极电子计和扩散计等。
控制系统则用于监测和控制真空度的稳定性和精度。
三、真空系统的工作原理光伏扩散炉真空系统的工作原理主要包括抽气过程和保持真空过程两个阶段。
1. 抽气过程在抽气过程中，真空泵会启动并通过管道将真空室内的气体抽出。
首先是机械泵的工作，它通过叶片的旋转产生机械力，将气体推入泵体，并排出。
当气体的压力降低到一定程度时，分子泵开始工作，它通过高速旋转的转子将气体分子击打到壁面，使其停止运动并凝聚成固体。
最后是扩散泵的工作，它通过喷嘴和喷嘴间隙的形状和大小差异，使气体分子在喷嘴间隙中扩散，从而实现抽气的目的。
2. 保持真空过程在抽气过程结束后，真空泵会停止工作，真空室内的气体压力会逐渐回升。
为了保持真空度，需要使用吸附剂吸附残余气体，如活性炭、分子筛等。
此外，还可以加热真空室以提高气体分子的扩散速率，加快气体的排除。
四、真空系统的优化措施为了提高光伏扩散炉真空系统的工作效率和稳定性，可以采取以下优化措施：1. 选择合适的真空泵：根据工艺要求和真空度要求，选择合适的真空泵，如机械泵和分子泵的组合使用，以提高抽气速度和真空度。
2. 优化真空室结构：合理设计真空室的内部结构，减少死角，提高气体的扩散速率和排除效率。

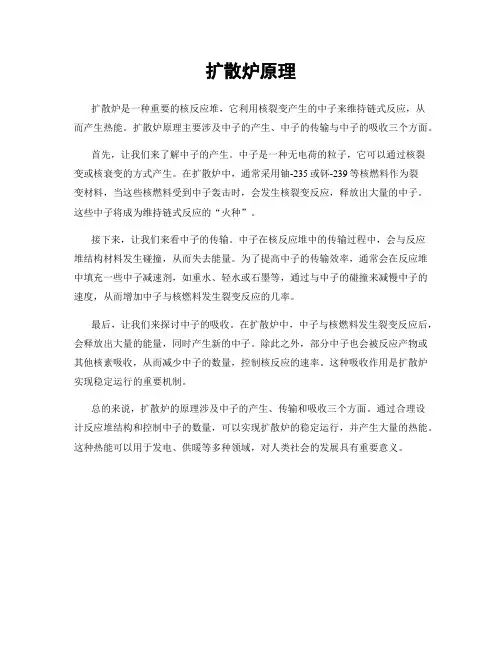

扩散炉原理
扩散炉是一种重要的核反应堆，它利用核裂变产生的中子来维持链式反应，从
而产生热能。
扩散炉原理主要涉及中子的产生、中子的传输与中子的吸收三个方面。
首先，让我们来了解中子的产生。
中子是一种无电荷的粒子，它可以通过核裂
变或核衰变的方式产生。
在扩散炉中，通常采用铀-235或钚-239等核燃料作为裂
变材料，当这些核燃料受到中子轰击时，会发生核裂变反应，释放出大量的中子。
这些中子将成为维持链式反应的“火种”。
接下来，让我们来看中子的传输。
中子在核反应堆中的传输过程中，会与反应
堆结构材料发生碰撞，从而失去能量。
为了提高中子的传输效率，通常会在反应堆中填充一些中子减速剂，如重水、轻水或石墨等，通过与中子的碰撞来减慢中子的速度，从而增加中子与核燃料发生裂变反应的几率。
最后，让我们来探讨中子的吸收。
在扩散炉中，中子与核燃料发生裂变反应后，会释放出大量的能量，同时产生新的中子。
除此之外，部分中子也会被反应产物或其他核素吸收，从而减少中子的数量，控制核反应的速率。
这种吸收作用是扩散炉实现稳定运行的重要机制。
总的来说，扩散炉的原理涉及中子的产生、传输和吸收三个方面。
通过合理设
计反应堆结构和控制中子的数量，可以实现扩散炉的稳定运行，并产生大量的热能。
这种热能可以用于发电、供暖等多种领域，对人类社会的发展具有重要意义。

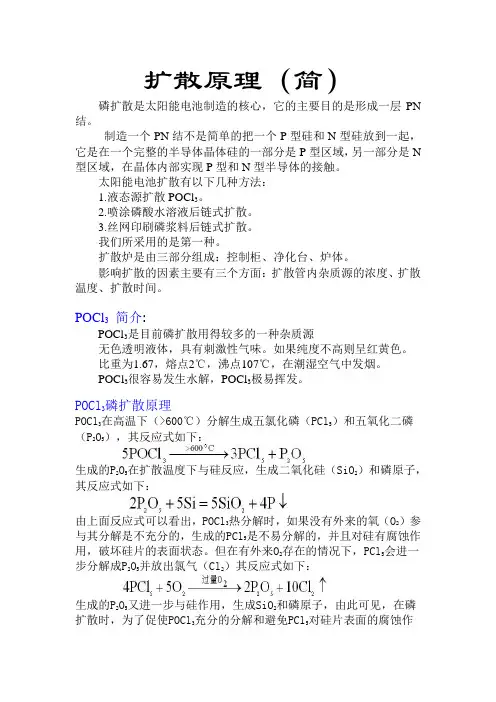

扩散原理（简）磷扩散是太阳能电池制造的核心，它的主要目的是形成一层PN 结。
制造一个PN结不是简单的把一个P型硅和N型硅放到一起，它是在一个完整的半导体晶体硅的一部分是P型区域，另一部分是N 型区域，在晶体内部实现P型和N型半导体的接触。
太阳能电池扩散有以下几种方法：1.液态源扩散POCl3。
2.喷涂磷酸水溶液后链式扩散。
3.丝网印刷磷浆料后链式扩散。
我们所采用的是第一种。
扩散炉是由三部分组成：控制柜、净化台、炉体。
影响扩散的因素主要有三个方面：扩散管内杂质源的浓度、扩散温度、扩散时间。
POCl3简介:POCl3是目前磷扩散用得较多的一种杂质源无色透明液体，具有刺激性气味。
如果纯度不高则呈红黄色。
比重为1.67，熔点2℃，沸点107℃，在潮湿空气中发烟。
POCl3很容易发生水解，POCl3极易挥发。
POCl3磷扩散原理POCl3在高温下（>600℃）分解生成五氯化磷（PCl5）和五氧化二磷（P2O5），其反应式如下：生成的P2O5在扩散温度下与硅反应，生成二氧化硅（SiO2）和磷原子，其反应式如下：由上面反应式可以看出，POCl3热分解时，如果没有外来的氧（O2）参与其分解是不充分的，生成的PCl5是不易分解的，并且对硅有腐蚀作用，破坏硅片的表面状态。
但在有外来O2存在的情况下，PCl5会进一步分解成P2O5并放出氯气（Cl2）其反应式如下：生成的P2O5又进一步与硅作用，生成SiO2和磷原子，由此可见，在磷扩散时，为了促使POCl3充分的分解和避免PCl5对硅片表面的腐蚀作用，必须在通氮气的同时通入一定流量的氧气。
在有氧气的存在时，POCl3热分解的反应式为：POCl3分解产生的P2O5淀积在硅片表面，P2O5与硅反应生成SiO2和磷原子，并在硅片表面形成一层磷-硅玻璃，然后磷原子再向硅中进行扩散。
POCl3液态源扩散方法具有生产效率较高，得到PN结均匀、平整和扩散层表面良好等优点，这对于制作具有大面积结的太阳电池是非常重要的。

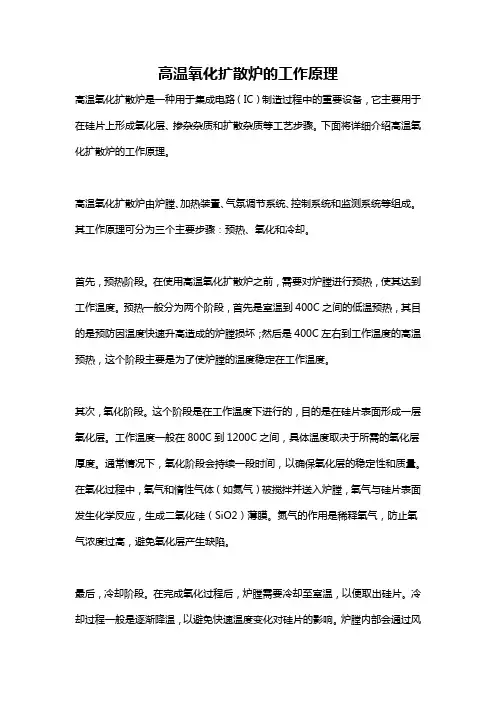

高温氧化扩散炉的工作原理高温氧化扩散炉是一种用于集成电路（IC）制造过程中的重要设备，它主要用于在硅片上形成氧化层、掺杂杂质和扩散杂质等工艺步骤。
下面将详细介绍高温氧化扩散炉的工作原理。
高温氧化扩散炉由炉膛、加热装置、气氛调节系统、控制系统和监测系统等组成。
其工作原理可分为三个主要步骤：预热、氧化和冷却。
首先，预热阶段。
在使用高温氧化扩散炉之前，需要对炉膛进行预热，使其达到工作温度。
预热一般分为两个阶段，首先是室温到400C之间的低温预热，其目的是预防因温度快速升高造成的炉膛损坏；然后是400C左右到工作温度的高温预热，这个阶段主要是为了使炉膛的温度稳定在工作温度。
其次，氧化阶段。
这个阶段是在工作温度下进行的，目的是在硅片表面形成一层氧化层。
工作温度一般在800C到1200C之间，具体温度取决于所需的氧化层厚度。
通常情况下，氧化阶段会持续一段时间，以确保氧化层的稳定性和质量。
在氧化过程中，氧气和惰性气体（如氮气）被搅拌并送入炉膛，氧气与硅片表面发生化学反应，生成二氧化硅（SiO2）薄膜。
氮气的作用是稀释氧气，防止氧气浓度过高，避免氧化层产生缺陷。
最后，冷却阶段。
在完成氧化过程后，炉膛需要冷却至室温，以便取出硅片。
冷却过程一般是逐渐降温，以避免快速温度变化对硅片的影响。
炉膛内部会通过风扇或其他冷却装置进行散热，以加快冷却速度。
冷却完毕后，可打开炉门取出硅片，经过下一步工艺处理。
在高温氧化扩散炉的工作过程中，温度、气氛和时间是三个主要的工艺参数。
温度控制是通过加热装置，如电阻丝或加热器等，将炉膛体系加热至设定温度，并通过温度传感器进行实时监测和控制。
气氛调节系统则通过气流控制和阀门调节，确保氧化过程中气氛的稳定性。
时间控制则是通过控制系统中的定时器或计时器实现，根据工艺要求设定氧化时间。
总结来说，高温氧化扩散炉的工作原理是通过施加高温、控制气氛和时间，实现在硅片表面形成氧化层，并完成杂质掺杂和扩散等工艺。
扩散炉工作原理
扩散炉是一种用于制备半导体器件的设备，其工作原理主要包括以下几个步骤：
1. 清洗：首先，需要将待处理的硅片（半导体基片）经过清洗，以去除表面的杂质和污染物。
2. 热处理：清洗后的硅片被放入扩散炉内，在高温下进行热处理。
通常，使用的气氛是氮气或氧气，温度可达到数百度。
3. 扩散：在热处理的过程中，经过扩散源产生的待扩散物质，如磷、硼、砷等，会在气氛中通过气相扩散的方式渗入到硅片表面。
4. 形成PN结：扩散结束后，待扩散物质会与硅片内部的杂质
相互作用，形成PN结。
这个结构是半导体器件中的基本单元，用于制备晶体管、二极管等。
5. 退火：最后，硅片经过扩散后，需要进行退火处理。
通过加热硅片，并持续加热一段时间来消除应力、改善晶片结晶性能，提高设备的性能和效果。
扩散炉的工作原理可以帮助实现对材料中杂质的控制和改变，以制备出特定性能和结构的半导体器件。
产品结构功能情况说明扩散炉4 STACK FURN（旧），具体情况如下：一、结构用途扩散炉4 STACK FURN是纳米半导体元器件研制中的工艺之一，主要是由高温炉反应室、温度控制系统及进排气系统组成，其用各种于各种化学气相沉积工艺将氧化剂以扩散方式在高温炉腔内制备高度稳定性的化学性和电绝缘性的二氧化硅等材料，所以将其归在“氧化、扩散、退火及其他热处理设备(制造半导体器件或集成电路用的)”（HS编码：8486201000）。
二、功能：扩散炉4 STACK FURN，其主要功能是将反应气体在高温炉管内和硅片表面发生化学反应，从而生成二氧化硅材料，也是用于制备各种特种纳米半导体工艺器件之一。
三、工作原理：扩散炉4 STACK FURN，由于二氧化硅被广泛用于半导体元器件的保护层和钝化层，以及电性能的隔离、绝缘材料和电容器的介质膜等。
当硅置于含洋气的环境下，氧分子将通过一层边界层达到硅的表面，并与硅原子反应生成二氧化硅，以形成的二氧化硅层阻止了氧化剂与Si表面的直接接触。
与此同时氧化剂以扩散的方式通过二氧化硅层到达SiO2—Si界面与硅原子反应，生成新的SiO2层，从而使SiO2膜不断生成增厚。
四、工艺流程：将反应气体由气相传输至硅表面生成SiO2，然后将位于SiO2表面的氧化剂穿透已经生成的SiO2膜扩散到SiO2—Si界面，最后将到达的SiO2—Si界面与硅原子反应，进而最终生成新的SiO2层。
五、品牌型号：品牌：SVG 型号：5200六、动力情况：因为设备运行需要完整的水电气等动力条件，该设备已经拆机并存放在仓库中，不具备通电检查的条件，故进口后会在现场准备完整的动力条件后恢复设备的正常功能。
苏州赛森电子科技有限公司2017年4月。
高温氧化扩散炉的工作原理高温氧化扩散炉是一种用于制备半导体器件的设备，其工作原理如下：1. 炉腔加热：高温氧化扩散炉的炉腔通常由石英或石英包覆的金属材料构成，可容纳待处理的半导体器件或衬底。
炉腔内壁周围有加热元件，如电阻丝或电热管，用于加热炉腔至所需的高温。
2. 氧化源和气体流量控制：高温氧化扩散炉通过进气口引入氧化源，通常是氧气（O2）或氮氧化物（如氮氧化物NO、二氧化氮NO2），将氧化源送入炉腔内。
同时，还会引入稀释气体，如氢气（H2），用于调节氧化源的浓度和扩散速度。
气体流量由流量控制器控制，以确保稳定的进气条件。
3. 氧化反应：一旦稳定的氧化源和稀释气体流入炉腔，其与待处理的半导体器件或衬底发生反应。
在高温下，氧化源中的氧化物分子会与半导体材料表面上的元素发生反应，形成一个薄的氧化层。
这个氧化层具有不同的厚度，可以控制或改变半导体器件的电学性质。
4. 温度控制和压力控制：高温氧化扩散炉通过加热元件和传感器实时监测和调节炉腔内的温度，以确保反应条件的稳定性和一致性。
此外，炉腔的压力也需要控制，通常通过排出炉腔内的废气并使用真空泵来维持恒定的压力。
5. 冷却和后续处理：完成氧化反应后，半导体器件或衬底需要冷却至室温。
冷却过程可以通过减少加热元件的能量输入或使用辅助冷却装置来实现。
一旦冷却完成，半导体器件可以进行后续的加工步骤，如清洗、薄膜沉积或电极定义等。
总体而言，高温氧化扩散炉通过加热炉腔、控制进气流量和温度，以及监测和调节压力，实现对半导体材料的氧化及扩散过程的控制。
这一过程对于半导体器件的性能和性质具有重要影响，因此高温氧化扩散炉在半导体工业中扮演着重要的角色。
扩散炉研究报告扩散炉是一种用于制造集成电路的重要设备，其作用是将材料中的掺杂物扩散到晶体内部，从而改变晶体的电学性质。
近年来，随着集成电路的不断发展，扩散炉的研究也日益受到人们的关注。
本文将对扩散炉的原理、分类、优缺点以及未来发展进行详细介绍。
一、扩散炉的原理扩散炉的原理是利用高温下气态或液态掺杂物分子的扩散，将其扩散到晶体表面并逐渐渗透到晶体内部，从而实现掺杂。
掺杂后的晶体会发生电学性质的变化，如电导率、电子迁移率等。
掺杂物的种类包括硼、磷、砷等。
扩散炉的主要部件包括炉管、炉体、加热装置、控制系统等。
炉管是扩散炉内部的主要部分，其作用是将掺杂物分子输送到晶体表面。
炉体则是扩散炉的外壳，其作用是保持炉内高温状态并防止气体泄漏。
加热装置则是用于维持炉体内部的高温状态，常用的加热方式包括电阻加热和辐射加热。
控制系统则是用于控制扩散炉的温度、压力、时间等参数，从而实现精确的掺杂。
二、扩散炉的分类根据加热方式的不同，扩散炉可以分为电阻加热扩散炉和辐射加热扩散炉。
电阻加热扩散炉是利用电阻加热炉管实现加热，其优点是温度分布均匀，加热速度快，适用于大面积晶圆的掺杂。
辐射加热扩散炉则是利用辐射加热炉管实现加热，其优点是能够实现高温度的加热，适用于高温度下的掺杂。
根据掺杂气体的不同，扩散炉可以分为氧化物扩散炉、氮化物扩散炉、氯化物扩散炉等。
氧化物扩散炉主要用于硅材料的掺杂，氮化物扩散炉则主要用于氮化硅材料的掺杂，氯化物扩散炉则主要用于氯化硅材料的掺杂。
三、扩散炉的优缺点扩散炉作为集成电路制造中的重要设备，其优缺点如下：优点：1. 可以实现高精度掺杂，掺杂深度和浓度可以精确控制。
2. 掺杂效率高，可以实现大批量生产。
3. 扩散炉的掺杂效果稳定，掺杂后的晶体性能均匀。
缺点：1. 扩散炉的掺杂时间较长，需要数小时或数十小时的加热时间。
2. 控制参数较多，需要精密的控制系统。
3. 扩散炉的掺杂深度有限，不适用于掺杂深度较大的材料。
扩散炉研究报告扩散炉是一种用于在晶体上沉积或掺杂材料的设备，主要用于半导体工业中的制造过程。
扩散炉的原理是将材料固态沉积在晶体表面。
它的构造主要由炉管、炉膛、加热元件等组成。
本文将从工作原理、加热元件、应用情况和优缺点四个方面进行探讨和分析。
一、工作原理：扩散炉的工作原理是将半导体晶圆放置在炉膛中，然后通过加热炉管使得加热元件内的材料开始挥发。
挥发出来的材料沿着炉管流动，然后被晶圆吸收。
晶圆表面的材料会通过扩散的方式转移到晶圆内部，从而实现掺杂或沉积材料的目的。
二、加热元件：扩散炉的加热元件一般有两种：电阻加热和电子束加热。
电阻加热是使用电阻丝作为加热元件，通过通电产生热量来加热。
而电子束加热是通过电子束加热源将电子束聚焦在晶圆表面，使其快速加热，加热快速、定向性好、精度高，并且不会污染加热室环境等优点。
三、应用情况：扩散炉主要应用于半导体的制造过程中，如掺杂、沉积等工艺。
同时也广泛应用于太阳能电池、LCD显示、光通信等行业。
四、优缺点：扩散炉的优点是：1.可实现精度控制，能够满足不同的产品要求；2.制造成本相对较低，能够满足大批量生产；3.可应用于不同种类的晶体制造过程中。
扩散炉的缺点是：1.加热均匀性和控制精度较低，需要对晶片进行后续处理；2.会产生一些挥发性物质，可能会对加热室环境产生影响；3.只能实现单面掺杂或沉积。
总之，扩散炉作为半导体制造过程中的重要设备，在制造过程中起到了不可替代的作用。
随着制造技术的不断发展，扩散炉将不断地迎来更新换代，逐步满足更高质量、更高效率的要求。
扩散炉
扩散炉是一种用于半导体制造的设备，主要用于将掺杂源中的杂质扩散到硅晶圆表面的过程。
在半导体制造中，掺杂是一种重要的工艺步骤，它可以改变材料的导电性能。
扩散炉通过高温加热和控制气氛，使得杂质从掺杂源中扩散到硅晶圆的表面，并形成掺杂区域。
扩散炉通常由以下主要部分组成：
1. 炉体：用于容纳硅晶圆和掺杂源，并提供高温环境。
2. 加热系统：用于提供高温加热。
常用的加热方式包括辐射加热、电阻加热等。
3. 气氛控制系统：用于控制炉内的气氛，通常包括气体供应和流量控制等。
4. 温度控制系统：用于监测和控制炉内的温度，以确保扩散过程的稳定性和一致性。
5. 控制系统：用于实时监测和控制整个扩散过程的参数，如温度、气氛等。
在扩散过程中，常用的掺杂源包括磷、硼、砷等杂质，这些杂质可以通过扩散炉的加热和气氛控制被扩散到硅晶圆的表面，并形成掺杂区域，从而改变硅晶圆的导电性能。
扩散炉是半导体制造中的关键设备之一，它在半导体器件制造的各个阶段都扮演着重要的角色。
扩散炉的性能和工艺参数的控制对于半导体器件的性能和质量至关重要。
扩散炉体工作原理
扩散炉是一种用于在半导体工艺中进行扩散过程的设备。
它通过控制温度和浓度梯度，使材料中的杂质扩散到所需深度，从而改变材料的电学性质。
扩散炉的工作原理可以分为以下几个步骤：
1. 温度控制：首先，扩散炉通过加热器将炉体内的温度提高到所需的操作温度。
扩散过程通常需要高温，因为高温有利于杂质在晶格中的扩散。
2. 杂质供应：在扩散炉的某个位置，通常是在炉底的特定区域，添加杂质源。
杂质源可以是液体、气体或固体态的物质，根据材料的不同选取不同的杂质源。
杂质源中的杂质会在高温下挥发或溶解，并通过炉体内的气流传递到待处理的材料表面。
3. 扩散过程：一旦杂质被供应到待处理材料的表面，扩散过程将开始。
在高温下，杂质原子会从高浓度（杂质源）向低浓度（待处理材料）的区域扩散。
扩散的速度取决于杂质和材料的性质，以及温度和时间等因素。
4. 控制参数：在整个扩散过程中，控制温度是非常重要的。
温度的控制可以通过炉体内的加热器和传感器来实现。
此外，炉体内的气氛也需要控制，以保持适当的氧化还原性。
这些参数的控制是为了确保扩散过程的准确性和一致性。
通过控制温度、时间和杂质浓度等参数，扩散炉可以实现不同
类型的扩散过程，如掺杂-扩散（Doping-Diffusion）、氧化、
化学气相沉积等。
扩散炉在半导体器件制造中起着重要的作用，可用于制备各种器件，如晶体管、太阳能电池和传感器等。
