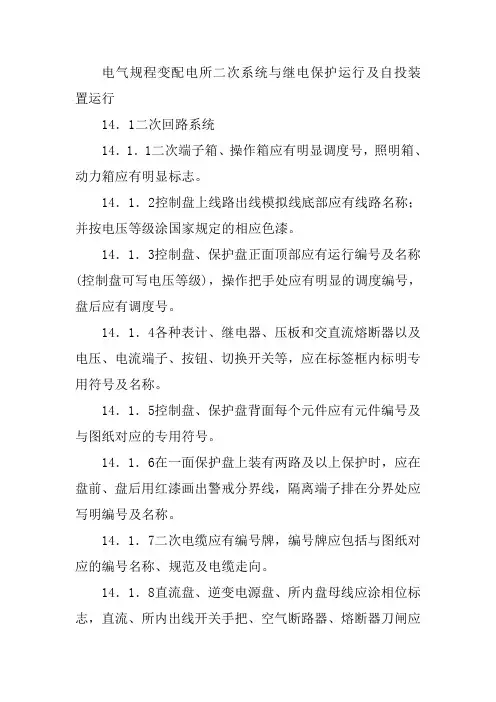

电气规程变配电所二次系统与继电保护运行及自投装置运行14．1二次回路系统14．1．1二次端子箱、操作箱应有明显调度号，照明箱、动力箱应有明显标志。
14．1．2控制盘上线路出线模拟线底部应有线路名称；并按电压等级涂国家规定的相应色漆。
14．1．3控制盘、保护盘正面顶部应有运行编号及名称(控制盘可写电压等级)，操作把手处应有明显的调度编号，盘后应有调度号。
14．1．4各种表计、继电器、压板和交直流熔断器以及电压、电流端子、按钮、切换开关等，应在标签框内标明专用符号及名称。
14．1．5控制盘、保护盘背面每个元件应有元件编号及与图纸对应的专用符号。
14．1．6在一面保护盘上装有两路及以上保护时，应在盘前、盘后用红漆画出警戒分界线，隔离端子排在分界处应写明编号及名称。
14．1．7二次电缆应有编号牌，编号牌应包括与图纸对应的编号名称、规范及电缆走向。
14．1．8直流盘、逆变电源盘、所内盘母线应涂相位标志，直流、所内出线开关手把、空气断路器、熔断器刀闸应标名称，熔断器还应标熔丝容量(没有合适书写的地方应挂标志牌)。
控制盘、保护盘二次线的编号应齐全、正确、清晰。
14．1．9交、直流回路不得共用同一条电缆。
14．1．10室外控制电缆必须使用铠装电缆，变压器箱体上铺设的二次电缆非铠装的应采取防护措施。
14．1．11直埋的控制电缆应采取加盖板或穿管等措施。
14．1．12变电所采用静态保护装置时，其导线应采用屏蔽双线电缆，在导线和电缆的绝缘可能受到油侵蚀的地方，应采用耐油绝缘导线及电缆。
14．1．13室外操作箱、接线箱应严密，二次线应清洁不受潮，门锁及合页应定期加油，损坏应及时上报处理；雨季应定期打开操作箱、接线箱门，以便晾晒。
14．1．14变(配)电所内二次回路变更后，施工单位应将符合实际的竣工图纸交给运行人员。
14．1．15退出运行的设备应将二次线拆除，长期停用的设备应断开电源，对临时甩开的二次线应做好绝缘并有记录。

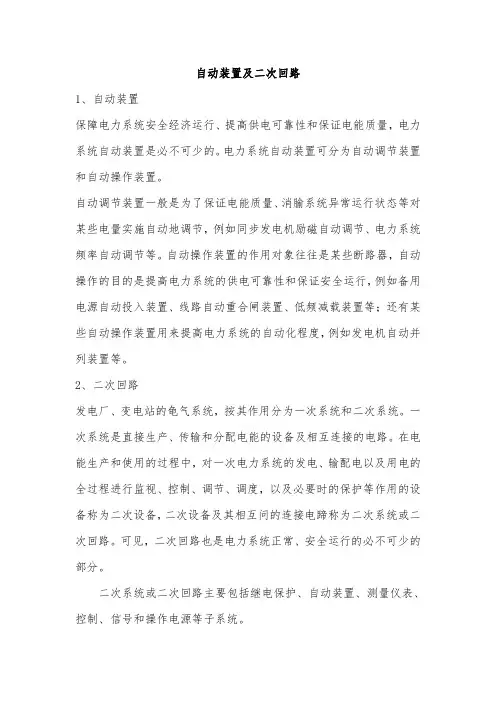

自动装置及二次回路1、自动装置保障电力系统安全经济运行、提高供电可靠性和保证电能质量，电力系统自动装置是必不可少的。
电力系统自动装置可分为自动调节装置和自动操作装置。
自动调节装置一般是为了保证电能质量、消腧系统异常运行状态等对某些电量实施自动地调节，例如同步发电机励磁自动调节、电力系统频率自动调节等。
自动操作装置的作用对象往往是某些断路器，自动操作的目的是提高电力系统的供电可靠性和保证安全运行，例如备用电源自动投入装置、线路自动重合闸装置、低频减载装置等；还有某些自动操作装置用来提高电力系统的自动化程度，例如发电机自动并列装置等。
2、二次回路发电厂、变电站的龟气系统，按其作用分为一次系统和二次系统。
一次系统是直接生产、传输和分配电能的设备及相互连接的电路。
在电能生产和使用的过程中，对一次电力系统的发电、输配电以及用电的全过程进行监视、控制、调节、调度，以及必要时的保护等作用的设备称为二次设备，二次设备及其相互问的连接电蹄称为二次系统或二次回路。
可见，二次回路也是电力系统正常、安全运行的必不可少的部分。
二次系统或二次回路主要包括继电保护、自动装置、测量仪表、控制、信号和操作电源等子系统。
(1)继电保护和自动装置系统。
由互感器、变换器，各种继电保护装置和自动装置、选择开关及其回路接线构成,实现电力系统故障和异常运行时的自动处理。
(2)控制系统。
由各种控制开关和控制对象(断路器、隔离开关)的操动机构组成，实现对开关设备的就地和远方跳、合闸操作，满足改变一次系统运行方式和故障处理的需要。
(3)测量及监测系统。
由各种电气测量仪表、监测装置、切换开关及其回路接线构成，实现指示或记录一次系统和设备的运行状态和参数。
(4)信号系统。
由信号发送机构、接收显示元件及其回路接线构成，实现准确、及时显示一次系统和设备的工作状态。
(5)调节系统。
由测量机构、传送设备、执行元件及其回路接线构成，实现对某些设备工作参数的调节。

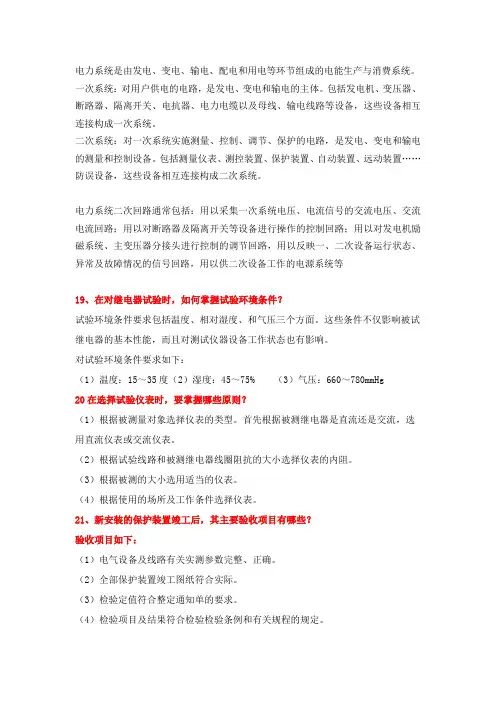

电力系统是由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
一次系统：对用户供电的电路，是发电、变电和输电的主体。
包括发电机、变压器、断路器、隔离开关、电抗器、电力电缆以及母线、输电线路等设备，这些设备相互连接构成一次系统。
二次系统：对一次系统实施测量、控制、调节、保护的电路，是发电、变电和输电的测量和控制设备。
包括测量仪表、测控装置、保护装置、自动装置、远动装置……防误设备，这些设备相互连接构成二次系统。
电力系统二次回路通常包括：用以采集一次系统电压、电流信号的交流电压、交流电流回路；用以对断路器及隔离开关等设备进行操作的控制回路；用以对发电机励磁系统、主变压器分接头进行控制的调节回路，用以反映一、二次设备运行状态、异常及故障情况的信号回路，用以供二次设备工作的电源系统等19、在对继电器试验时，如何掌握试验环境条件？试验环境条件要求包括温度、相对湿度、和气压三个方面。
这些条件不仅影响被试继电器的基本性能，而且对测试仪器设备工作状态也有影响。
对试验环境条件要求如下：（1）温度：15～35度（2）湿度：45～75% （3）气压：660～780mmHg20在选择试验仪表时，要掌握哪些原则？（1）根据被测量对象选择仪表的类型。
首先根据被测继电器是直流还是交流，选用直流仪表或交流仪表。
（2）根据试验线路和被测继电器线圈阻抗的大小选择仪表的内阻。
（3）根据被测的大小选用适当的仪表。
（4）根据使用的场所及工作条件选择仪表。
21、新安装的保护装置竣工后，其主要验收项目有哪些？验收项目如下：（1）电气设备及线路有关实测参数完整、正确。
（2）全部保护装置竣工图纸符合实际。
（3）检验定值符合整定通知单的要求。
（4）检验项目及结果符合检验检验条例和有关规程的规定。
（5）核对电流互感器变比及伏安特性，其二次负载满足误差要求。
（6）检查屏前、屏后的设备整齐，完好，回路绝缘良好，标志齐全正确。
（7）用一次负荷电流和工作电压进行验收试验，判断互感器极性，变比及其回路的正确性，判断方向，差动，距离，高频等保护装置有关元件及接线的正确性。
