电气工程基础复习题一、计算题:1.如图所示的系统,电源为恒定电源,当变压器低压母线发生三相短路时,若短路前变压器空载,试计算短路电路周期分量的有效值、短路冲击电流及短路功率。
(取S B =100MV A ,U B =U av ,冲击系数K M =1.8)(3)L=40km30MVA 115/6.3kV U k %=10.5解:2****1000.4400.12111510.5300.3151001000.1210.3150.43611 2.29360.4365.49862.2986 5.498612.6116()1.812.611632.15958()2.293610l T B B M M K B B X X X I X I I I I kA i I kA S S S I S ∑∑=⨯⨯==⨯==+=========⨯===⨯==⋅=⋅=⨯0229.36()MVA =2、如图所示电力系统,各元件参数标么值如下: 发电机:N S =50MV×A,E=1.1,1x =0.2,2x =0.3; 变压器1T :N S =60MV×A,%K U =10.5;n x =20Ω; 变压器2T :N S =30MV×A,%K U =10.5; 每回线路:100km ,1x =0.4W/km ,0x =0.8W/km 。
取d S =60MV×A,求:(1)冲击系数K M =1.8,求k 点短路的冲击电流;(2)通过计算说明,k点发生何种类型的短路时流经变压器中性点的电流最大?解:(1)参数计算(2分)发电机:变压器:变压器:输电线路:(2)求k点短路的冲击电流(4分)等值电路如图(3)负序和零序等值电路如图(4分)流经变压器中性点的电流即为零序电流。
三相短路、两相短路的零序电流为0,因此只计算单相接地短路、两相接地短路。
单相接地短路:两相接地短路:可见,当k 点发生两相接地短路时流经变压器中性点的电流最大。

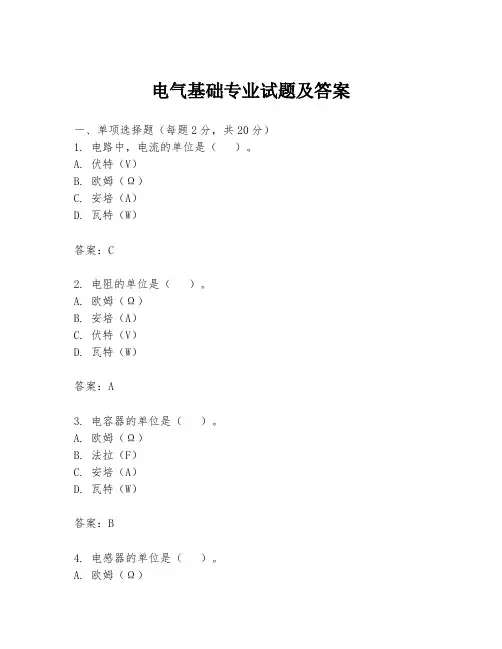

电气基础专业试题及答案一、单项选择题(每题2分,共20分)1. 电路中,电流的单位是()。
A. 伏特(V)B. 欧姆(Ω)C. 安培(A)D. 瓦特(W)答案:C2. 电阻的单位是()。
A. 欧姆(Ω)B. 安培(A)C. 伏特(V)D. 瓦特(W)答案:A3. 电容器的单位是()。
A. 欧姆(Ω)B. 法拉(F)C. 安培(A)D. 瓦特(W)答案:B4. 电感器的单位是()。
A. 欧姆(Ω)B. 亨利(H)C. 安培(A)D. 瓦特(W)答案:B5. 交流电路中,电压和电流的相位关系是()。
A. 同相B. 反相C. 正交D. 无固定关系答案:D6. 正弦交流电路中,功率因数的取值范围是()。
A. 0到1之间B. 0到-1之间C. 1到无穷大D. -1到1之间答案:A7. 三相电路中,星形接法的线电压与相电压的关系是()。
A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压答案:B8. 变压器的工作原理是()。
A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁共振答案:A9. 直流电动机的工作原理是()。
A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁共振答案:B10. 交流电动机的工作原理是()。
A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁共振答案:A二、多项选择题(每题3分,共30分)1. 电路的基本组成元件包括()。
A. 电源B. 电阻C. 电容器D. 电感器E. 开关答案:ABCDE2. 电路的状态可以分为()。
A. 开路B. 短路C. 通路D. 断路E. 负载答案:ABC3. 电路分析中常用的定律包括()。
A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 戴维南定理E. 诺顿定理答案:ABCD4. 交流电路中的功率包括()。
A. 有功功率B. 无功功率C. 视在功率D. 功率因数E. 谐波功率答案:ABC5. 变压器的类型包括()。
电气工程基础考试试题一、选择题1.电流的单位是()。
A.伏特B.欧姆C.安培D.瓦特2.以下哪个是电气工程中常用的传输介质()。
A.水B.空气C.光D.电线3.电感的单位是()。
A.安培B.伏特C.欧姆D.亨利4.下列哪种电源可以提供连续不间断的电能()。
A.干电池B.太阳能电池C.原子能电池D.交流电源5.电流的方向是指()。
A.电子的移动方向B.正电荷的移动方向C.负电荷的移动方向D.电流的流动方向6.电路中的导线一般采用什么材质()。
A.聚乙烯B.铜C.铝D.铁7.电能的单位是()。
A.伏特B.安培C.焦耳D.欧姆8.以下哪种器件可以实现电流的放大()。
A.电源B.电阻C.电感D.晶体管9.以下哪个元件常用于将交流电转化为直流电()。
A.电容B.电感C.整流器D.变压器10.根据欧姆定律,如果电阻R不变,电压U增大,则电流I()。
A.增大B.减小C.不变D.无法确定二、填空题11.根据欧姆定律,电流等于()除以电阻。
12.电流表的连接方式为()连接。
13.电路中,电容器的作用是储存()。
14.电路中,电感器的作用是储存()。
15.电路中,恒流源的输出电流()随负载变化。
三、简答题16.请简要解释半导体物质的导电特性。
17.简述“电力三要素”。
18.什么是直流电和交流电?它们有何区别?19.简要介绍一下潜动现象及其在电路中的应用。
四、计算题20.一个电阻为30欧姆的电路中,电源提供的电压为120伏特。
请计算通过该电路的电流大小。
21.一个电阻为40欧姆的电路中,电流为2安培。
请计算该电路中的电压大小。
22.一个电容器的电容为10毫法拉,所接电压为50伏特。
请计算电容器所储存的电荷量。
23.一个电感器的电感为0.5亨利,所接电流为4安培。
请计算该电感器中储存的磁能量。
五、解答题24.请解释电阻对电路中电流大小的影响。
25.请解释并计算并联电阻的总电阻大小。
26.请解释并计算串联电容器的总电容大小。

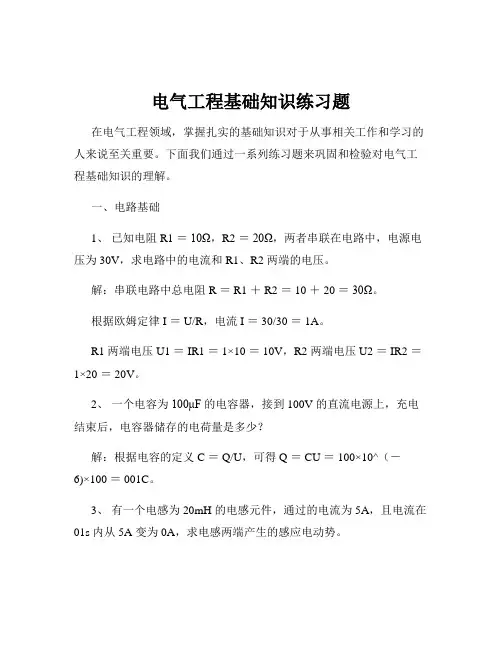

电气工程基础知识练习题在电气工程领域,掌握扎实的基础知识对于从事相关工作和学习的人来说至关重要。
下面我们通过一系列练习题来巩固和检验对电气工程基础知识的理解。
一、电路基础1、已知电阻 R1 =10Ω,R2 =20Ω,两者串联在电路中,电源电压为 30V,求电路中的电流和 R1、R2 两端的电压。
解:串联电路中总电阻 R = R1 + R2 = 10 + 20 =30Ω。
根据欧姆定律 I = U/R,电流 I = 30/30 = 1A。
R1 两端电压 U1 = IR1 = 1×10 = 10V,R2 两端电压 U2 = IR2 =1×20 = 20V。
2、一个电容为100μF 的电容器,接到 100V 的直流电源上,充电结束后,电容器储存的电荷量是多少?解:根据电容的定义 C = Q/U,可得 Q = CU = 100×10^(-6)×100 = 001C。
3、有一个电感为 20mH 的电感元件,通过的电流为 5A,且电流在01s 内从 5A 变为 0A,求电感两端产生的感应电动势。
解:根据电感的感应电动势公式 E = L(di/dt),di/dt =(0 5)/01 =-50A/s,所以 E =-20×10^(-3)×(-50) = 10V。
二、电磁场与电磁波1、真空中有一个电荷量为 Q 的点电荷,距离点电荷 r 处的电场强度是多少?解:根据库仑定律,电场强度 E = kQ/r²,其中 k 为库仑常量。
2、一个电磁波在真空中的波长为 3m,其频率是多少?解:电磁波在真空中的速度为光速 c = 3×10^8m/s,频率 f =c/λ =3×10^8/3 = 1×10^8Hz。
3、简述电磁波的极化方式有哪些,并举例说明其应用。
电磁波的极化方式主要有线极化、圆极化和椭圆极化。
线极化又分为水平极化和垂直极化,常用于无线电通信中。
电气基础试题及答案电气工程是一门应用广泛的学科,涵盖了电力系统、电子技术、自动控制等多个领域。
为了帮助学生更好地掌握电气工程的基础知识,以下是一些电气基础的试题及答案,供学习参考。
试题1:简述三相交流电的基本概念。
答案:三相交流电是由三个频率相同、幅值相等、相位差120度的正弦波电压组成的电源。
这种电源广泛应用于工业和商业领域,因为它具有较高的功率传输效率和较低的谐波干扰。
试题2:什么是欧姆定律?它在电路分析中的作用是什么?答案:欧姆定律是描述电阻、电压和电流之间关系的物理定律,其数学表达式为V=IR,其中V代表电压(伏特),I代表电流(安培),R 代表电阻(欧姆)。
欧姆定律在电路分析中起着基础性作用,它允许我们计算电路中的电流和电压,以及设计和分析电路。
试题3:请解释什么是功率因数,并说明其在电力系统中的重要性。
答案:功率因数(PF)是衡量交流电路中实际功率与视在功率之间关系的参数,通常用cosφ表示,其中φ是电压与电流之间的相位角。
功率因数的值介于-1和1之间,理想情况下为1。
在电力系统中,高功率因数意味着更有效的电能利用,减少线路损耗,降低设备成本和运行费用。
试题4:什么是基尔霍夫电压定律(KVL)?并给出一个应用实例。
答案:基尔霍夫电压定律,也称为KVL,是电路分析中的基本定律之一。
它指出在一个闭合电路中,沿着电路的电压降总和等于电压升总和。
应用实例:在分析一个简单的串联电路时,我们可以应用KVL来计算每个元件上的电压降,从而确定电路的总电压。
试题5:请解释什么是电感和电容,并说明它们在电路中的作用。
答案:电感是电路元件的一种,它能够储存磁能,并对电流的变化产生阻碍作用。
电感在电路中可以用于滤波、能量存储和振荡电路。
电容则是另一种电路元件,它能够储存电能,并对电压的变化产生阻碍作用。
电容在电路中通常用于滤波、能量存储和时间延迟。
试题6:什么是半导体材料?它们在电子设备中有哪些应用?答案:半导体材料是一类具有介于导体和绝缘体之间的电导率的材料。
电气基础考试题目和答案****一、单项选择题(每题2分,共20分)1. 电路中,电压与电流的关系由欧姆定律描述,欧姆定律的公式是()。
A. V = IRB. I = V/RC. V = R/ID. I = R/V答案:B2. 交流电路中,电感元件的阻抗与频率的关系是()。
A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成二次方关系答案:A3. 以下哪种元件不是纯电阻元件()。
A. 电阻器B. 电容器C. 电感器D. 导线答案:B4. 电路中的功率因数是指()。
A. 电压与电流的乘积B. 电压与电流相位差的余弦值C. 电压与电流的比值D. 电流的平方与电阻的比值答案:B5. 以下哪种连接方式不属于三相电路的基本连接方式()。
A. 星形连接B. 三角形连接C. 并联连接D. 串联连接答案:D6. 变压器的变压原理基于()。
A. 电磁感应B. 静电感应C. 磁电感应D. 光电效应答案:A7. 直流电动机的工作原理基于()。
A. 电磁感应B. 洛伦兹力C. 静电感应D. 磁电感应答案:B8. 以下哪种继电器是用于过载保护的()。
A. 电压继电器B. 电流继电器C. 时间继电器D. 温度继电器答案:B9. 电气设备中,用于测量电流的仪表是()。
A. 电压表C. 功率表D. 频率表答案:B10. 电气设备中,用于测量电压的仪表是()。
A. 电压表B. 电流表C. 功率表D. 频率表答案:A二、多项选择题(每题3分,共15分)11. 以下哪些因素会影响电路中的电阻值()。
A. 材料C. 长度D. 横截面积答案:ABCD12. 以下哪些元件属于无源元件()。
A. 电阻器B. 电容器C. 电感器D. 二极管答案:ABC13. 以下哪些是三相电路的特点()。
A. 三个相位电压相等B. 三个相位电流相等C. 三个相位相位差120度D. 三个相位电压相位差120度答案:ACD14. 以下哪些是电力系统中的保护装置()。
一、填空题1、安装接线图包括_________、_________和_________。
2、电力系统相间短路的形式有_________短路和_________短路。
3、电力系统接地短路的形式有_________接地短路和_________接地短路。
4、继电保护的可靠性是指保护在应动作时_________,不应动作时_________。
5、三相一次自动重合闸装置通常由_________元件、_________元件、_________元件和_________元件。
6、变压器轻瓦斯保护动作于_________,重瓦斯保护动作于_________。
7、电力系统中性点接地方式有:_________、_________和中性点不接地。
8、在我国,110kV及以上的系统中性点采用_________,60kV及以下系统中性点采用_________。
9、电力系统对继电保护的基本要求是_________、_________、_________、_________。
10、电力系统内部过电压一般有_________和_________。
11、电力系统中最基本的防雷保护装置有_________、_________、_________、_________。
12、电力线路相间短路的三段式电流保护是指_________电流速断保护、_________电流速断保护、_________过电流保护。
13、电力市场的基本特征是_________、_________、_________、_________。
14、电力市场的基本原则是_________、_________、_________。
15、我国电力体制改革的总体目标是建立_________、_________、_________的电力市场。
16、电力网通常按电压等级的高低、供电范围的大小分为_________、_________、_________。
17、电能具有_________、_________、_________等优点。
2023电气工程师《基础考试》训练题及答案2023电气工程师《基础考试》训练题及答案2023电气工程师《基础考试》训练题及答案(一)1.在变压器负载损耗和空载损耗测量的参数中,(c)项参数受试验电源频率的影响可忽视不计。
a.空载损耗和空载电流;b.负载损耗和短路阻抗;c.绕组电阻损耗和短路阻抗的电阻重量;d.附加损耗和短路阻抗的电抗重量。
2.磁阻的大小与磁路的长度(d)。
a.无关;b.的平方成正比;c.成反比d.成正比。
3.周期性沟通量的波形因数等于(a)。
a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。
4.周期性沟通量的波顶因数等于(b)。
a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。
5.直流试验电压的脉动是指对电压(a)的周期性波动。
a.算术平均值;b.最大值;c.最小值;d.峰值。
6.直流试验电压的脉动幅值等于(d)。
a.最大值和最小值之差;b.最大值与平均值之差;c.最小值与平均值之差;d.最大值和最小值之差的一半。
7.三相变压器的三相磁路不对称,正常状况下,三相空载励磁电流不相等,三相芯柱中的`磁通量为(c)。
a.两边相相等,并大于中间相;b.两边相相等,并小于中间相;c.三相相等;d.三相不相等,且无规律。
8.经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于(a)绝缘a.a级;b.b级;c.y级;d.f级。
9.电动机的额定功率是指在额定运行状态下(b)。
a.从电源输入的电功率;b.电动机的发热功率;c.电动机轴输出的机械功率;d.电动机所消耗的功率。
10.tyd220/3电容式电压互感器,其额定开路的中间电压为13kv,若运行中发生中间变压器的短路故障,则主电容c1承受的电压将提高约(b)。
a.5%;b.10%;c.15%;d.20%。
2023电气工程师《基础考试》训练题及答案(二)1.对电介质施加直流电压时,由电介质的电导所打算的电流称为(a)。
电气基础知识试题及答案一、选择题1、电荷的基本单位是()A 安秒B 安培C 库仑D 千克答案:C解析:库仑是电荷的基本单位。
安秒是电量的单位;安培是电流的单位;千克是质量的单位。
2、 1 安培等于()微安。
A 10³B 10⁶C 10⁹D 10¹²答案:B解析:因为 1 安培= 1000000 微安,所以 1 安培等于 10⁶微安。
3、将一根导线均匀拉长为原长的 2 倍,则它的阻值为原阻值的()倍。
A 2B 4C 1/2D 1/4答案:B解析:电阻值与导线长度成正比,与导线横截面积成反比。
当导线均匀拉长为原长的 2 倍时,长度变为原来的 2 倍,横截面积变为原来的 1/2,所以电阻值变为原来的 4 倍。
4、产生串联谐振的条件是()A XL > XCB XL < XC C XL = XCD XL + XC = R答案:C解析:串联谐振时,电路中的感抗 XL 等于容抗 XC,即 XL = XC 。
5、三个阻值相等的电阻串联时的总电阻是并联时总电阻的()倍。
A 6B 9C 3D 12答案:B解析:三个阻值相等的电阻串联时,总电阻为 3R;并联时,总电阻为 R/3 。
所以串联时的总电阻是并联时总电阻的 9 倍。
6、当电源内阻为零时,电源端电压()电源电动势。
A 大于B 等于C 小于D 不确定答案:B解析:当电源内阻为零时,电源端电压等于电源电动势。
7、两只额定电压相同的电阻串联接在电路中,其阻值较大的电阻发热()A 较大B 较小C 相同D 不确定答案:A解析:在串联电路中,电流处处相等。
根据焦耳定律 Q = I²Rt ,电阻越大,发热越多。
8、电路主要由电源、()、导线和开关四部分组成。
A 电器B 电机C 负载D 电阻答案:C解析:电路主要由电源、负载、导线和开关四部分组成。
负载是消耗电能的设备。
9、正弦交流电的有效值等于最大值的()A 1/3B 1/2C 2D 0707答案:D解析:正弦交流电的有效值等于最大值的 0707 倍。
